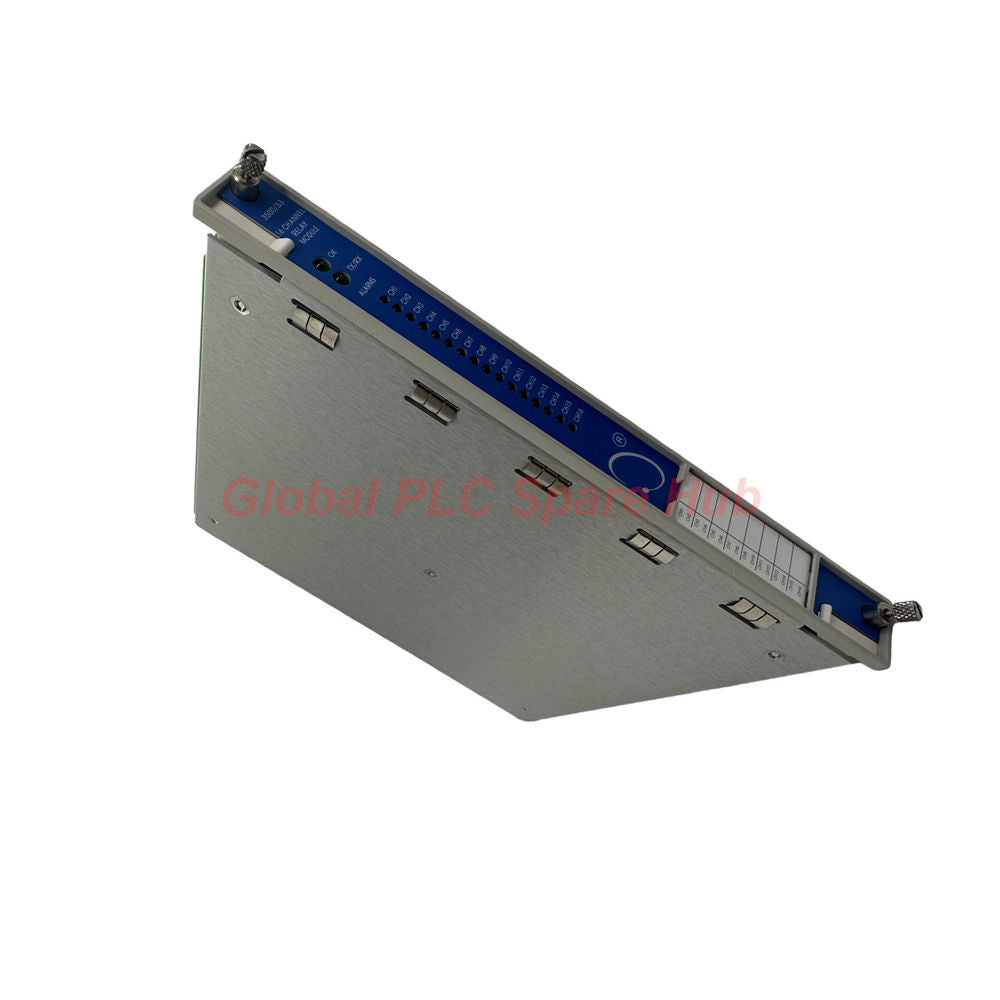

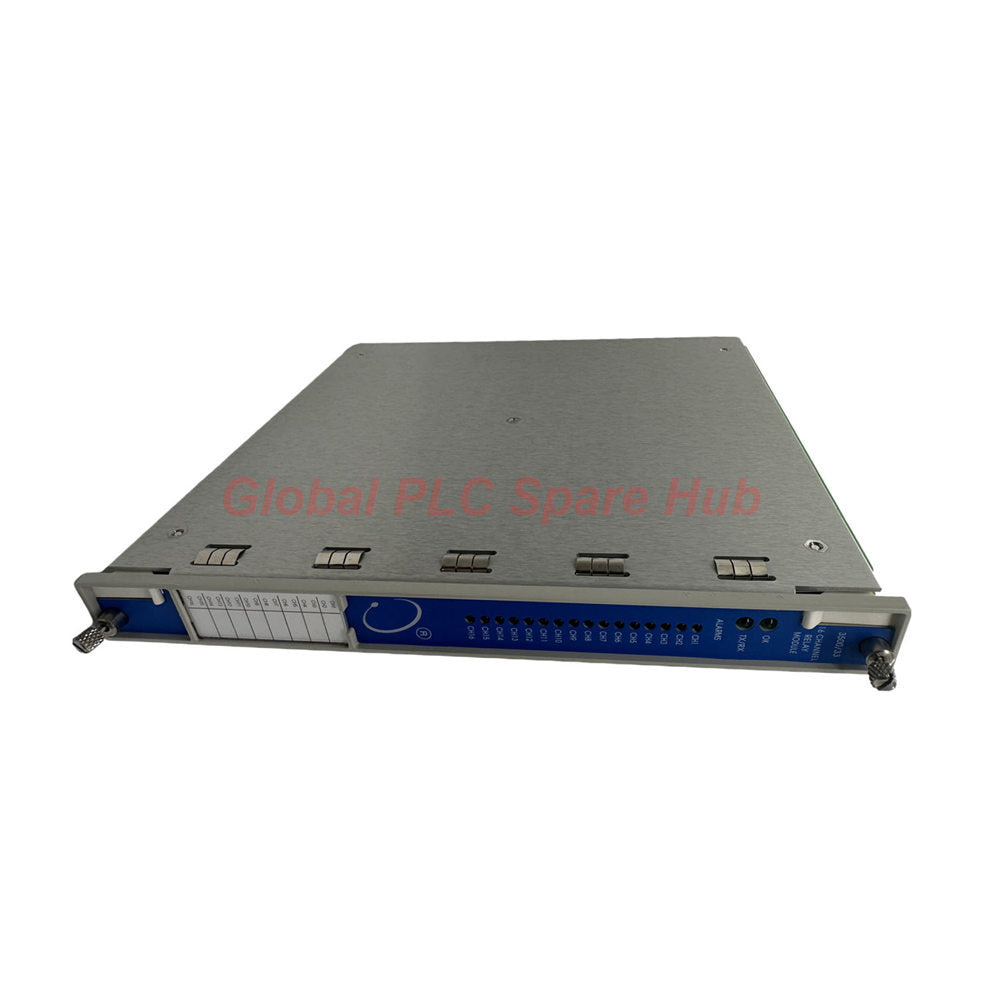

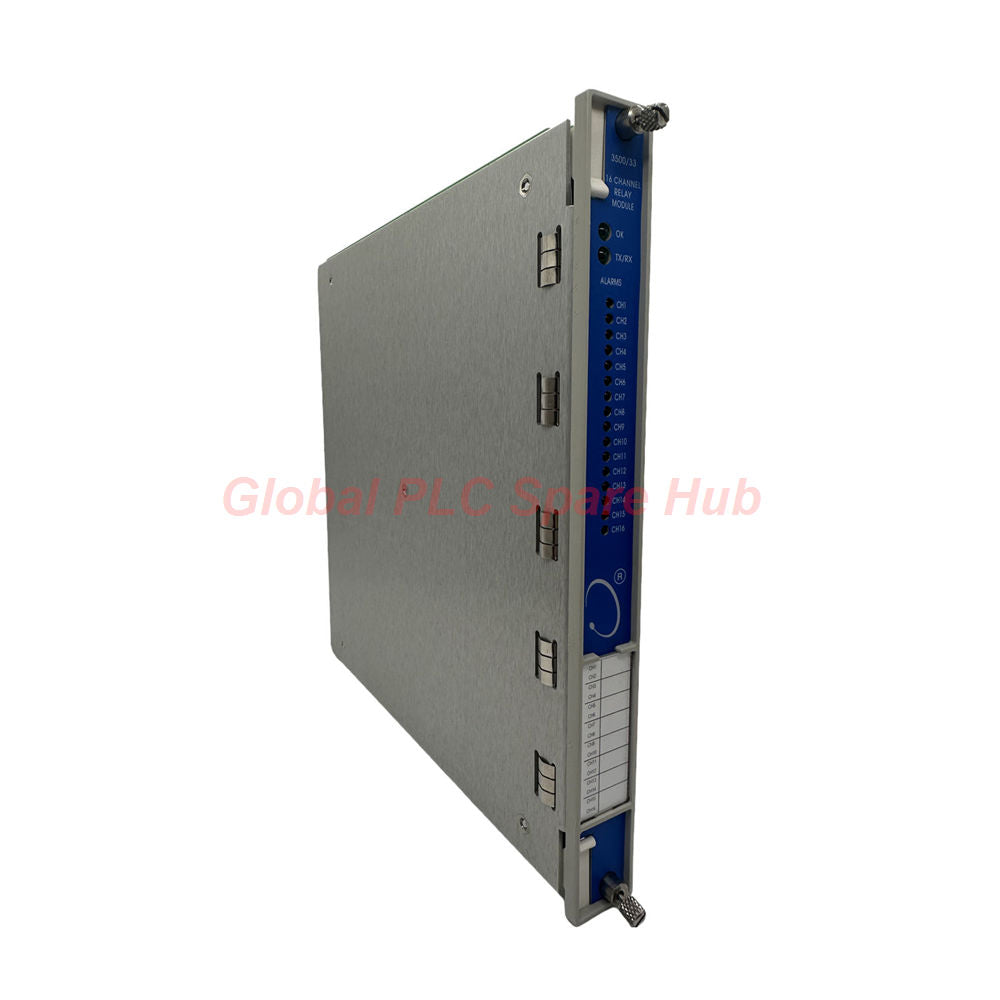

3500/33 149986-01 Bently Nevada وحدة خرج المرحلات ذات 16 قناة
Manufacturer: Bently Nevada
Product No.: 149986-01
Condition： متوفر بالمخزون
Product Type: وحدة المرحل
Product Origin: USA
Payment: T/T, Western Union
Weight: 700g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على بنية الوحدة
تُعد وحدة الترحيل ذات الـ 16 قناة Bently Nevada 3500/33 149986-01 بطاقة نظام كاملة الارتفاع مصممة لتنفيذ منطق التصويت القابل للبرمجة وتنفيذ مخرجات التعثر عبر أرفف حماية الآلات الصناعية.
رؤية Global PLC Spare HUB: يقدر مهندسو الأتمتة هذه البطاقة عالية الكثافة لأنها تسمح بمجموعات معقدة من محركات التنبيه AND/OR عبر فتحات مراقبة متعددة دون الحاجة إلى أسلاك لوحة خلفية إضافية.
توزيع التكوين وبنية اللاحقة
| عائلة الرف الأساسي | إطار مراقبة 3500 |
| سلسلة البطاقات | خط وحدة الترحيل 3500/33 |
| لاحقة رقم الجزء | يشير 149986-01 إلى تكوين وتخطيط الأجهزة القياسية |
| قدرة الإخراج | 16 مخرج ترحيل مستقل بقطب واحد مزدوج الرمي (SPDT) |
| تكوين التحويل | أربع مجموعات من أربع قنوات قابلة للتحديد بواسطة مفتاح للتشغيل غير النشط عادةً (ND) أو النشط عادةً (NE) |
المواصفات الفنية
| العلامة التجارية | Bently Nevada |
| الموديل / رقم الجزء | 3500/33 149986-01 |
| استهلاك الطاقة | 5.8 واط سحب تشغيل نموذجي |
| حدود الحمل القياسي للتيار المستمر | أقصى تيار محول 3 أمبير حتى 125 فولت تيار مستمر (حمل مقاوم) |
| حدود الحمل القياسي للتيار المتردد | أقصى تيار محول 3 أمبير حتى 250 فولت تيار متردد / 1200 فولت أمبير (حمل مقاوم) |
| حدود الاتصال بالتيار المنخفض | 1 مللي أمبير عند 1 فولت تيار مستمر كحد أدنى إلى 100 مللي أمبير عند 48 فولت تيار مستمر كحد أقصى للمتغيرات المطلية بالذهب |
| المتانة الميكانيكية | 10,000 دورة تلامس تشغيل كاملة كحد أدنى |
توافق المعدات وسيناريوهات النشر
- مصمم حصريًا لوضعه في أي فتحة على يمين واجهة بيانات العابر (TDI) ضمن هيكل الرف 3500 القياسي.
- يتم نشره في حلقات التحكم في إغلاق الطوارئ (ESD) لتوربينات البخار والغاز الحرجة.
- مدمج في هياكل حماية محامل الضاغط الطارد المركزي والمولدات واسعة النطاق.
- يتم تطبيقه في مواقع المصانع الخطرة التي تتطلب فصل منطق تصويت الترحيل المعتمد.
قدرات التشخيص
- يؤكد مؤشر LED "موافق" في اللوحة الأمامية التشغيل السليم للمعالج الدقيق الداخلي والأجهزة.
- تراقب مؤشرات LED للاتصال TX/RX تبادل البيانات في الوقت الفعلي عبر ناقل اللوحة الخلفية للرف.
- توفر مؤشرات التنبيه الفردية للقنوات تأكيدًا بصريًا فوريًا لحالة التعثر.
الضمان والخدمات اللوجستية والتنفيذ
- مدعوم بضمان استبدال تشغيلي موثوق به لمدة 12 شهرًا.
- ضمان إرسال سريع للطلب في غضون 24 إلى 48 ساعة من تأكيد الشراء.
- خدمات لوجستية شحن عالمية آمنة تدار من خلال FedEx و UPS و DHL.
الأسئلة الفنية المتداولة للمهنيين
س: كيف يمكنك تكوين منطق التصويت للقنوات الفردية على 3500/33 149986-01؟
ج: يتم التعامل مع التكوين عبر برنامج تكوين 3500، حيث يمكن لكل ترحيل الجمع بين حالات التنبيه/الخطر، وشروط عدم الموافقة، والمتغيرات المقاسة الفردية باستخدام بوابات منطقية AND/OR قابلة للتخصيص.
س: ما الفرق بين الملامسات الفضية القياسية والخيارات المطلية بالذهب ذات التيار المنخفض؟
ج: تتعامل الملامسات الفضية القياسية مع الأحمال المقاومة الثقيلة حتى 3 أمبير، بينما تم تحسين الملامسات المطلية بالذهب ذات التيار المنخفض لتبديل الإشارات الدقيقة وصولاً إلى 1 مللي أمبير عند 1 فولت تيار مستمر دون فشل أكسدة الملامسات.
س: لماذا تقوم مفاتيح تشغيل الترحيل بتجميع القنوات في كتل من أربعة؟
ج: يسمح تجميع القنوات في كتل من أربعة للفنيين بتبديل التشغيل الدفعي بسهولة بين وضع التشغيل النشط عادةً (NE) ووضع التشغيل غير النشط عادةً (ND) بناءً على فلسفات السلامة في المصنع.
س: ما هي المؤشرات المادية التي تظهر أن وحدة الترحيل فقدت اتصال اللوحة الخلفية؟
ج: عادةً ما يشير مؤشر LED TX/RX المتجمد أو المظلم جنبًا إلى جنب مع مؤشر LED OK غير المضاء أو الوامض إلى انتهاء مهلة اتصال اللوحة الخلفية أو خطأ منطقي داخلي يتطلب تشخيصًا.
س: ما هي معايير الاختيار التي يجب أن توجه اختياري بين تكوينات الترحيل القياسية ومناطق الخطر؟
ج: قم بتقييم تصنيف الكهرباء المحلي ومتطلبات الجهد الأقصى للتبديل؛ تتطلب المناطق الخطرة الالتزام الصارم بحدود حمل الاتصال بالجهد المنخفض أو الآمن ضد الأعطال.
