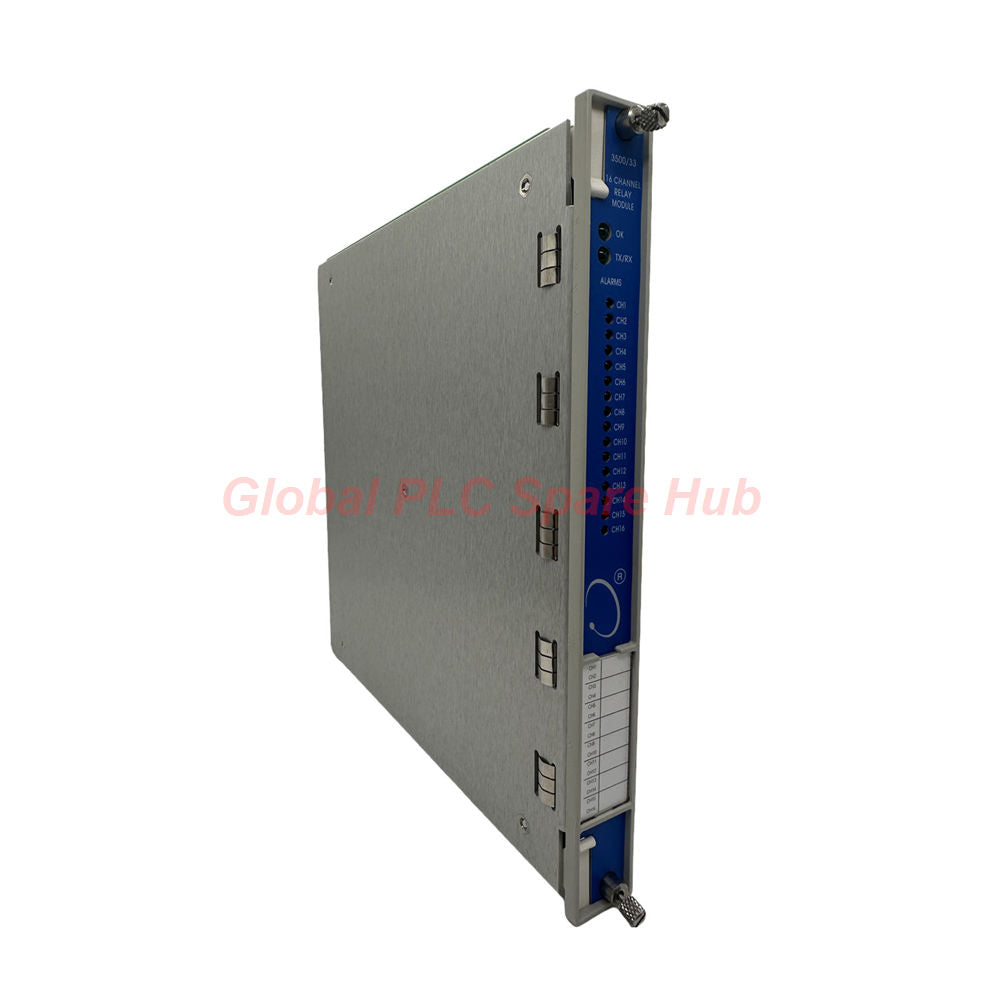

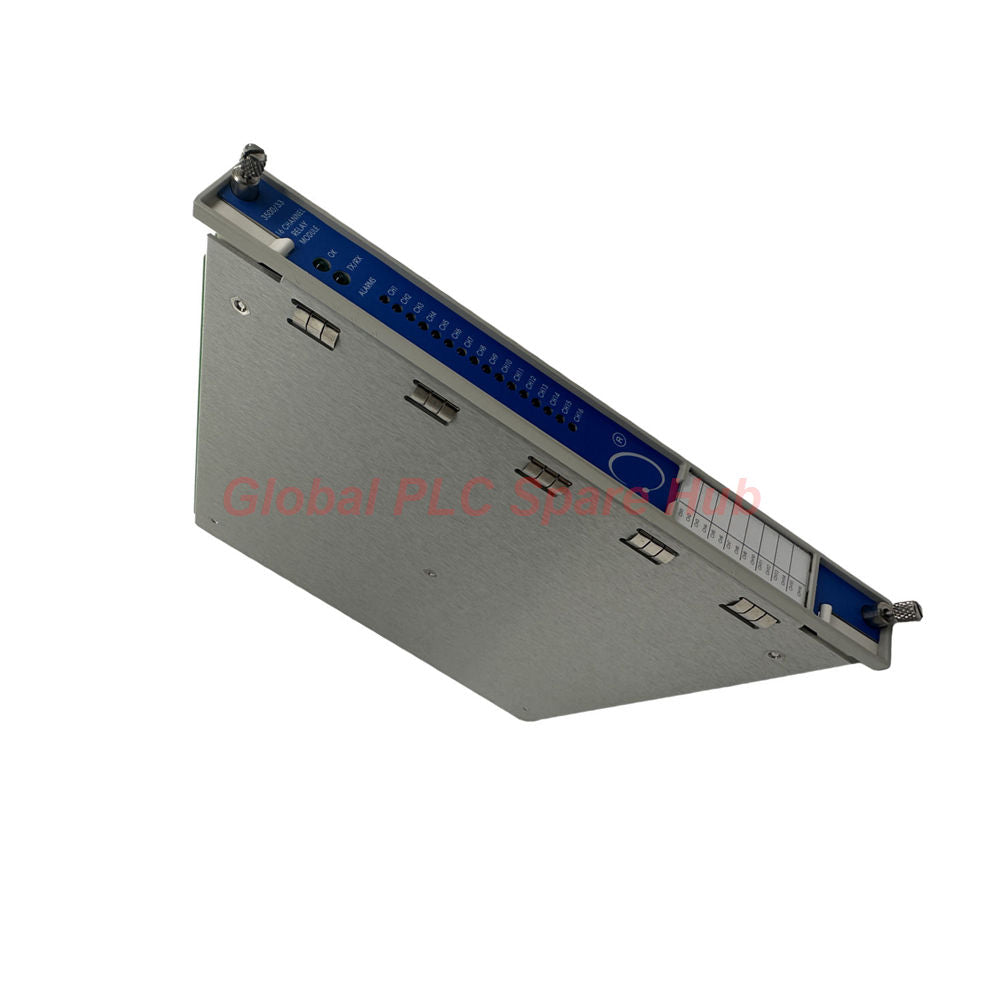

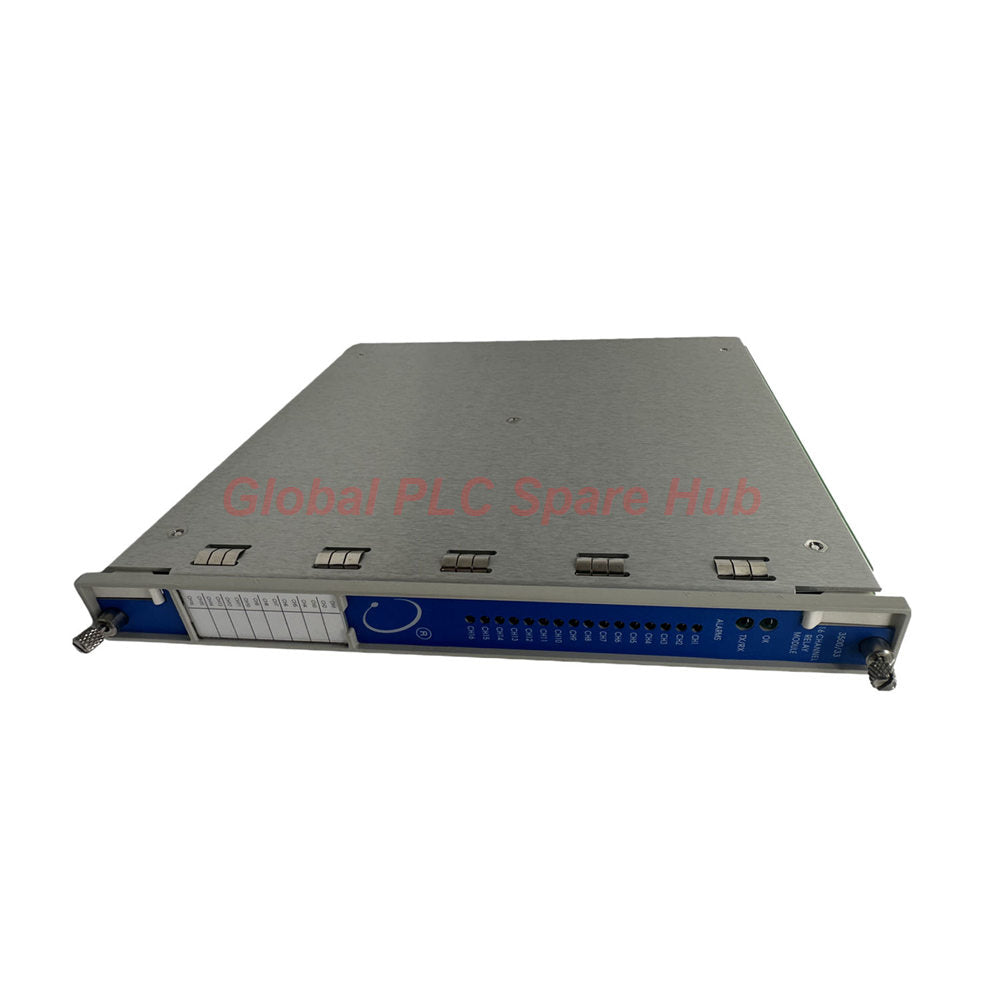

وحدة إخراج التتابع 3500/33-01-02 Bently Nevada ذات 16 قناة
Manufacturer: Bently Nevada
Product No.: 3500/33-01-02
Condition： متوفر بالمخزون
Product Type: وحدة ترحيل الخرج
Product Origin: USA
Payment: T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة
تعمل الوحدة 3500/33-01-02 من Bently Nevada كأصل تحويل عالي الكثافة ضمن إطار عمل سلسلة 3500. توفر هذه المكونات المادية الكاملة الارتفاع لحوامل التحكم ستة عشر مسار ترحيل مستقل. يقوم المهندسون بتكوين القنوات الفردية لتنفيذ إجراءات منطق التصويت المعقدة. يعتمد الهيكل على معلمات تشغيل الإنذار القابلة للبرمجة، حيث يجمع بين حالات التنبيه وعلامات الخطر والظروف غير المقبولة عبر قنوات مراقبة الرف.
رقم الجزء وتفاصيل التكوين
| رمز اللاحقة | معرف الخيار | الوصف الفني والنطاق |
|---|---|---|
| الجزء الأساسي | 3500/33 | معمارية وحدة إخراج الترحيل ذات 16 قناة |
| اللاحقة 01 | نوع وحدة الإدخال/الإخراج | وحدة إدخال/إخراج مع حاجز داخلي مع كتل طرفية |
| اللاحقة 02 | اعتمادات الوكالة | حزمة الامتثال للنظام المعتمد للمناطق الخطرة |
مصفوفة المواصفات الفنية
| فئة المعلمة | المواصفات الهندسية |
|---|---|
| العلامة التجارية والسلسلة | Bently Nevada / سلسلة 3500 |
| النموذج الدقيق | 3500/33-01-02 |
| استهلاك الطاقة | 5.8 واط سحب تشغيل نموذجي |
| هيكل الترحيل | تلامسات أحادية القطب ذات رمي مزدوج (SPDT) من النوع C |
| تصنيف عمر التلامس | 10,000 دورة كهربائية كاملة كحد أدنى |
| قدرة التبديل | تصل إلى 5 أمبير حمل مقاومة عند 125 فولت تيار مستمر / 250 فولت تيار متردد |
| أبعاد الوحدة | الرئيسية: 241 مم × 24.4 مم × 242 مم؛ الإدخال/الإخراج: 241 مم × 24.4 مم × 99.1 مم |
| الوزن المادي | اللوحة الرئيسية: 0.7 كجم؛ وحدة الإدخال/الإخراج: 0.4 كجم |
التركيب والإعداد واللوجستيات
- وضع الرف: يشغل فتحة أمامية كاملة الارتفاع وفتحة إدخال/إخراج خلفية مقابلة على يمين واجهة البيانات المؤقتة.
- تكوين المفتاح: تتميز أربع مجموعات من أربع قنوات باختيار مفتاح يدوي للتشغيل عادةً غير نشط أو عادةً نشط.
- بروتوكول الإنجاز: يتم التعامل مع الإرسال الآمن عبر FedEx أو UPS أو DHL في غضون 24 إلى 48 ساعة.
- شروط الضمان: محمي بضمان تشغيلي شامل لمدة 12 شهرًا.
التوافق مع التطبيقات والتشخيص
- الآلات المستهدفة: قطارات التوربينات الحرجة، المحركات المتزامنة الكبيرة، مضخات تغذية الغلايات، والضواغط الطاردة المركزية عالية السرعة.
- نقاط القوة التشخيصية: تتفاعل مباشرة مع قنوات مراقبة الرف لعزل ارتفاعات الاهتزاز، وشذوذات درجة الحرارة، وأحداث التحول المحوري قبل حدوث رحلات الطوارئ.
رؤية Global PLC Spare HUB
غالبًا ما يقلل مهندسو المصانع من تأثير الارتداد الحثي على أجهزة الإخراج عند تشغيل الملفات اللولبية الكبيرة أو صمامات الفصل المساعدة. تعمل أجهزة منع القوس الكهربائي المدمجة بقوة 250 فولت تيار متردد في 3500/33-01-02 على تخفيف ارتفاعات الجهد الكهربائي بفعالية.
مثال من الميدان: واجه مصنع كيميائي تلامسًا متكررًا للحام في مرحلات التشابك التابعة لجهات خارجية بسبب أحمال الملف اللولبي غير المكبوحة بالتيار المستمر. أدى ترقية حلقة الأمان إلى وحدة Bently Nevada المصممة في المصنع إلى التخلص من التدهور المبكر للتلامس وتثبيت منطق فصل المصنع.
الأسئلة المتكررة
السؤال: كيف أقوم بتكوين منطق التصويت عبر فتحات المراقبة المتعددة؟
الإجابة: استخدم برنامج تكوين 3500 لتعيين تعبيرات AND/OR المنطقية التي تربط متغيرات التنبيه والخطر المحددة من أي وحدة رف.
السؤال: هل يمكن لهذه الوحدة التعامل مع توجيه الإشارة منخفضة التيار للمدخلات الرقمية لـ PLC؟
الإجابة: تتطلب المرحلات القياسية ما لا يقل عن 100 مللي أمبير، لذا يجب أن تستخدم الدوائر منخفضة التيار تكوينات تلامس متخصصة مطلية بالذهب لمنع أخطاء مقاومة الدائرة المفتوحة.
السؤال: ما الذي يسبب وميض مؤشر TX/RX بشكل غير منتظم أثناء التشغيل؟
الإجابة: يشير الوميض السريع إلى حركة مرور الاتصالات النشطة بين اللوحة الخلفية ووحدة الترحيل وواجهة الرف أو بطاقة TDI.
السؤال: كيف يجب أن أختار بين وضعي التشغيل النشط عادةً والتشغيل غير النشط عادةً؟
الإجابة: اختر تكوينات التشغيل النشط عادةً لحلقات الفصل الآمنة حيث يؤدي فقدان الطاقة فورًا إلى بدء تسلسل إيقاف التشغيل في حالات الطوارئ.
السؤال: ما هي فحوصات الصيانة الوقائية التي تنطبق على تلامسات المرحل هذه؟
الإجابة: قم بقياس مقاومة التلامس بشكل دوري في ظل ظروف الحمل للتحقق من أن إجمالي دورات التبديل لا يزال ضمن حد 10,000 دورة.
Tags
س: هل هذه الأجزاء أصلية وجديدة 100%؟
ج: نعم. نضمن أن كل مكون هو أصلي 100%، وجديد تمامًا، ومغلف من المصنع. كما نقدم ضمانًا شاملاً لمدة 12 شهرًا لراحتك.
س: ما مدى سرعة الشحن إلى بلدي؟
ج: بالنسبة للعناصر المتوفرة في المخزون، نقدم إرسالاً في نفس اليوم. وعادةً ما يتم التسليم عبر الشحن السريع الدولي (DHL/FedEx/UPS) في غضون 3-5 أيام عمل في جميع أنحاء العالم.
س: هل يمكنني الحصول على عرض أسعار رسمي يشمل تكاليف الشحن؟
ج: بالتأكيد. فريق المبيعات لدينا مستعد لتقديم فاتورة مبدئية (PI) مفصلة تتضمن أسعار الشحن الأكثر تنافسية لموقعك.
س: هل تقدمون خصومات للطلبات الكبيرة؟
ج: نقدم أسعارًا تعتمد على الحجم للمشاريع الكبيرة أو طلبات العناصر المتعددة. يرجى الاتصال بنا للحصول على ضمان أفضل الأسعار لدينا.
ضمان شامل لمدة 12 شهرًا
كل جزء توفره Global PLC Spare Hub مشمول بـ ضمان لمدة 12 شهرًا من تاريخ الفاتورة.
- التغطية: عيوب وظيفية وأعطال في الأجهزة في ظل ظروف التشغيل العادية.
- التزامنا: نقدم إصلاحًا فوريًا أو استبدالًا أو استردادًا كاملاً لأي مكونات معيبة تم التحقق منها لتقليل وقت التوقف التشغيلي لديك.
سياسة الإرجاع والاستبدال
نقدم سياسة إرجاع لمدة 30 يومًا لضمان حصولك على الجزء الدقيق الذي يتطلبه نظامك.
- الأهلية: تُقبل المرتجعات للعناصر غير المركبة في تغليفها الأصلي والمحكم الإغلاق من المصنع.
- عملية RMA: يرجى الاتصال بفريق الدعم لدينا للحصول على رقم ترخيص إرجاع البضائع (RMA) قبل الشحن.
- معالجة سريعة: تتم معالجة المبالغ المستردة أو الاستبدالات في غضون 3-5 أيام عمل بعد أن يجتاز العنصر المرتجع فحصنا الفني.
هل تحتاج إلى مساعدة فنية؟لست متأكدًا مما إذا كان هذا الجزء متوافقًا مع نظامك؟ [استشر مهندسينا] قبل الشراء لضمان التوافق بنسبة 100%.
