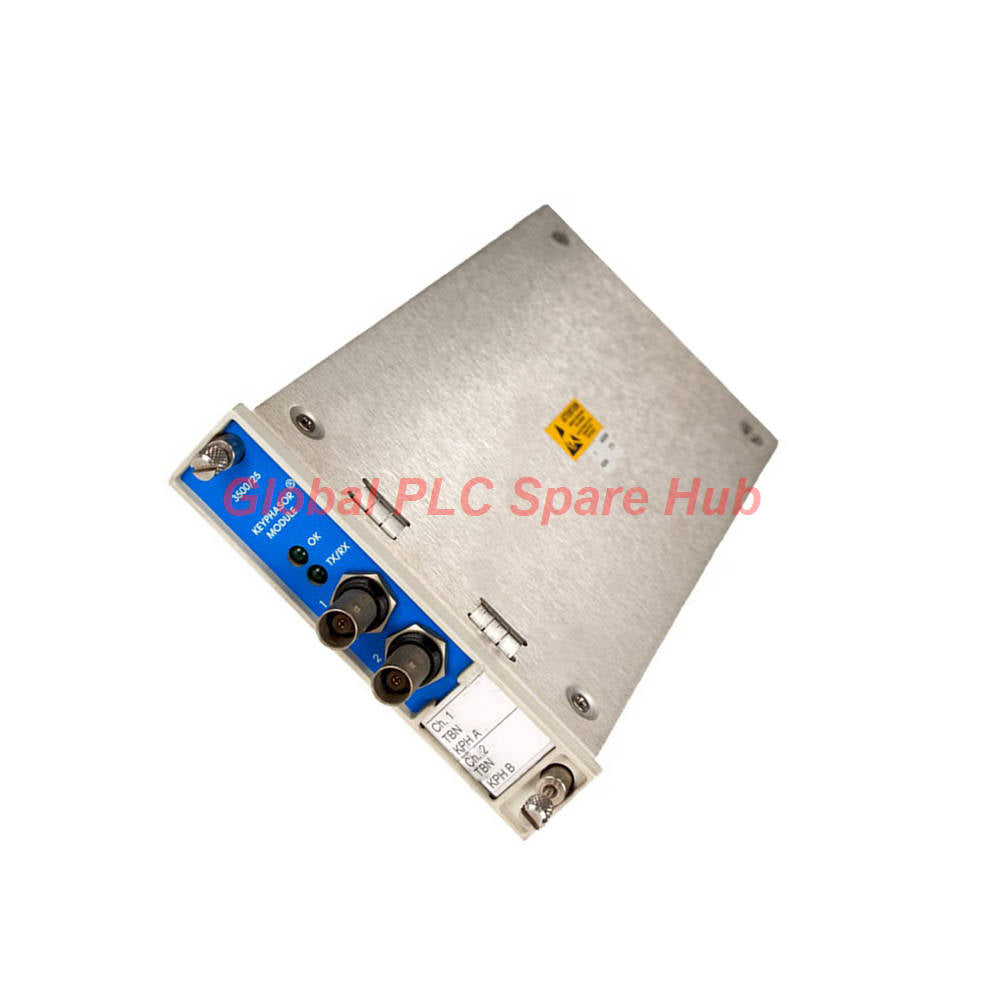

3500/25 149369-01 وحدة مفتاح الطور المحسّنة من بنتلي نيفادا

نظرة عامة على المنتج

يعد 3500/25 149369-01 وحدة مفتاح طور مُحسَّن (Enhanced Keyphasor Module) متقدمة تم تصميمها بواسطة Bently Nevada لإطار عمل حماية الآلات سلسلة 3500 القياسي في الصناعة. تعالج هذه الوحدة عالية التكامل إشارات النبض من مجسات التقارب أو اللقطات المغناطيسية، وتوفر بيانات مرجعية أساسية للسرعة والتردد والمرحلة لمراقبة الرفوف من أجل حسابات المتجهات الدقيقة وتحليل الاهتزاز.

تفصيل التكوين ورموز اللواحق

• رقم الجزء الأساسي: نظام وحدة مفتاح الطور المحسن 3500/25
• معرّف المصنع (149369-01): تكوين اللوحة الرئيسية الإلكترونية القياسية مع إصدار البرامج الثابتة المحسن لمعالجة القنوات المزدوجة
• سعة الإدخال: تقبل ما يصل إلى قناتين مستقلتين للمحول لكل وحدة
• تبديد الطاقة: 3.2 واط نموذجي للحمل التشغيلي منخفض المستوى

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• رقم جزء الشركة المصنعة: 3500/25 149369-01
• سلسلة المنتج: بنية رف سلسلة 3500
• نطاق إشارة الإدخال: +0.8 فولت إلى -21.0 فولت (I/O غير معزول) أو +5 فولت إلى -11 فولت (I/O معزول)
• مقاومة الإدخال: 21.8 كيلو أوم كحد أدنى
• نطاق السرعة/التردد: إدخال من 1 إلى 1,200,000 دورة في الدقيقة (0.017 إلى 20 كيلو هرتز)؛ إخراج من 1 إلى 99,999 دورة في الدقيقة
• حدود التشغيل: حد تلقائي (2 Vpp كحد أدنى، 120 دورة في الدقيقة) أو حد يدوي قابل للاختيار من قبل المستخدم (0 إلى -20 Vdc)
• تباطؤ الإشارة: قابل للتعديل من 0.2 إلى 2.5 فولت
• إمداد المحول: -24 فولت تيار مستمر، 40 مللي أمبير كحد أقصى للإخراج لكل قناة
• المخرجات المخزنة: موصلات محورية للوحة الأمامية وموصلات على الطراز الأوروبي الخلفية (504 أوم كحد أقصى للمقاومة)
• الحدود البيئية: -30 درجة مئوية إلى +65 درجة مئوية درجة حرارة التشغيل (I/O غير حاجز)؛ رطوبة 95 بالمائة غير متكثفة
• الأبعاد الفيزيائية: 119.9 ملم × 24.4 ملم × 256.5 ملم (4.72 بوصة × 0.96 بوصة × 10.10 بوصة)

قائمة التعبئة والشروط التجارية

• وحدة واحدة من وحدة مفتاح الطور المحسن 3500/25 149369-01
• شهادات معايرة المصنع وتوافق الأجهزة
• الضمان: تغطية شاملة من المصنع لمدة 12 شهرًا
• الوفاء: شحن عالمي سريع عبر FedEx و UPS و DHL خلال 24-48 ساعة

الآلات المستهدفة وسيناريوهات التطبيق

• مولدات التوربينات البخارية الحرجة التي تتطلب تتبعًا دقيقًا لزاوية الطور للموازنة المتزامنة.
• ضواغط غاز كبيرة متعددة المراحل بالطرد المركزي والمحورية.
• مضخات عملية صناعية ثقيلة وعلب تروس تعمل بمحركات.
• قطارات التوربينات التي تستخدم مجاري المفاتيح ذات الشق أو علامات الطور مرة واحدة في كل دورة.

قدرة التشخيص

• يراقب مؤشر LED الأمامي OK باستمرار صحة الوحدة الداخلية ويبلغ عن أعطال المستشعر فورًا.
• يؤكد مؤشر LED للاتصال TX/RX حزم البيانات في الوقت الفعلي التي تمر إلى وحدة واجهة الرف (RIM).
• تسمح مخرجات الإشارة المخزنة للمهندسين الميدانيين بتوصيل راسمات الذبذبات المحمولة مباشرة بالرف للتحقق من شكل الموجة الخام.

رؤية Global PLC Spare HUB

عند نشر 3500/25 149369-01 في حاويات كهربائية عالية الضوضاء، يجب على فنيي الأجهزة التأكد من أن أسلاك تصريف الدرع موصولة بدقة عند دبابيس تأريض الرف المحددة. قد يؤدي عدم عزل دروع الإشارة إلى إدخال ضوضاء كهرومغناطيسية، مما يتسبب في تشغيل نبضات خاطئة وقراءات متجه طور غير منتظمة على شاشات اهتزاز الآلات.

الأسئلة الشائعة

سؤال: ما هي سرعة العمود الدنيا المطلوبة عند استخدام اللقطات المغناطيسية السلبية؟

الإجابة: تتطلب اللقطات المغناطيسية السلبية سرعة دوران عمود دنيا أكبر من 200 دورة في الدقيقة (3.3 هرتز) لتوليد سعة جهد كافية للتشغيل الموثوق.

سؤال: هل يمكنني ضبط عتبة التشغيل يدويًا لأعمدة السرعة البطيئة؟

الإجابة: نعم، يسمح تكوين العتبة اليدوية بإعدادات جهد قابلة للتحديد من قبل المستخدم تتراوح من 0 إلى -20 فولت تيار مستمر، وتدعم المدخلات حتى 0.017 هرتز (1 دورة في الدقيقة).

سؤال: كيف تساعد مخرجات Keyphasor المخزنة في استكشاف الأخطاء وإصلاحها؟

الإجابة: توفر إشارات تيار متردد خام غير معالجة عند الموصلات الأمامية والخلفية، مما يتيح للمهندسين توصيل أجهزة تحليل الاهتزاز وفحص جودة النبض دون تعطيل توصيلات الدائرة.

سؤال: ما هي حدود درجة حرارة التشغيل المطبقة عند استخدام وحدات I/O ذات الحاجز الداخلي؟

الإجابة: عند اقترانها بوحدة I/O ذات الحاجز الداخلي، يضيق نطاق درجة حرارة التشغيل المقبول من 0 درجة مئوية إلى +65 درجة مئوية.

سؤال: ما الذي يسبب انطلاق مؤشر LED OK؟

الإجابة: يضيء أو يومض مؤشر LED OK كلما تم اكتشاف فشل داخلي في الأجهزة، أو انخفاض في سكة الطاقة، أو حالة دائرة مفتوحة للمحول داخل قناة الوحدة.

دليل الشراء

• تحقق مما إذا كان التثبيت الخاص بك يتطلب وحدات I/O معزولة أو غير معزولة لتتناسب مع أسلاك اللوحة الخلفية للرف الموجودة.
• تأكد من أن متطلبات طاقة مجس التقارب أو اللقط المغناطيسي تتوافق مع حد إمداد الوحدة -24 فولت تيار مستمر.
• اختر خدمات البريد السريع المعجلة مثل DHL أو FedEx لمنع تأخيرات الانقطاع الحرجة أثناء فترات صيانة المصنع المجدولة.
