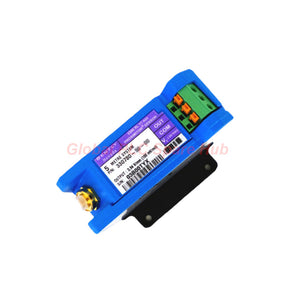

330980-72-05 حساس التقارب بينتلي نيفادا 3300 XL NSv

مقدمة المنتج

• إن 330980-72-05 هو مُكيّف إشارة عالي الدقة مصمم لنظام محولات 3300 XL NSv.
• تم تصميمه لتطبيقات "المساحة الضيقة" (NSv)، حيث يحول الفجوات من المجس إلى الهدف إلى إشارات جهد دقيقة لمراقبة الاهتزاز والموضع.
• يتميز مستشعر التقارب هذا ببصمة مدمجة، مما يسمح بالتركيب عالي الكثافة على قضيب DIN أو التركيب التقليدي على اللوحة.
• يجب على الكوادر الفنية تنزيل دليل سلسلة 3300 XL NSv للتحقق من منحنيات المعايرة ومسافات التركيب.

هيكل التكوين

• 330980 [السلسلة: مستشعر التقارب 3300 XL NSv]
  • └── -72 [الطول الكلي للنظام: 7.0 أمتار (23.0 قدمًا)]
    • └── [التركيب: لوحة قياسية/قضيب DIN، بدون أجهزة]
      • └── -05 [اعتمادات الوكالة: شهادات عالمية متعددة]

المعايير الفنية والأداء

• العلامة التجارية: Bently Nevada
• النموذج: 330980-72-05
• السلسلة: 3300 XL NSv
• متطلبات الإدخال: يقبل مسبار تقارب واحد من طراز 3300 RAM أو 3300 NSv وكابل تمديد.
• مصدر الطاقة: يتطلب من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (12 مللي أمبير كحد أقصى للاستهلاك).
• مقاومة الخرج: 50 أوم (محسّن لحمولة 10 كيلو أوم).
• درجة حرارة التشغيل: -52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت).
• حساسية الإمداد: أقل من 2 ملي فولت تغيير في الإخراج لكل فولت تغيير في الإدخال.
• مقاومة الرطوبة: 100% تكثف، غير قابل للغمر (تم اختباره بالحرارة الرطبة وفقًا للمعيار IEC 68-2-3).
• مادة الهيكل: ألومنيوم A380، يوفر حماية قوية وتبديدًا للحرارة.

رؤية Global PLC Spare HUB

• يحل الطراز 330980-72-05 مشاكل القياس الحرجة في الأماكن الضيقة حيث تواجه مجسات 8 مم القياسية تداخلًا في الرؤية الجانبية.
• تقدر فرق الهندسة سلسلة NSv لحقلها المغناطيسي الضيق، والذي يسمح بالاستشعار الدقيق بالقرب من الجدران الجانبية للآلة.
• لا تتطلب شرائط طرفية SpringLoc أدوات خاصة، مما يضمن توصيلًا أسرع للأسلاك في الموقع ومقاومة للتفكك الناجم عن الاهتزاز.
• مع خيار الاعتماد المتعدد -05، يعد نموذج 330980 هذا هو البديل العالمي المثالي للأسطول العالمي.

توافق الجهاز والتطبيقات

• الآلات المستهدفة: ضواغط الطرد المركزي، التوربينات البخارية الصغيرة، وتوربينات الدفع الشعاعية المشتقة من الطائرات.
• سيناريوهات التطبيق: مراقبة الأعمدة الأصغر من 50 مم (2 بوصة) أو مبيت محامل الدفع ذات المساحة الداخلية المقيدة.
• قدرات التشخيص: تتبع في الوقت الفعلي للاهتزاز الشعاعي، وموضع الدفع المحوري، والمرجع الطوري (Keyphasor).
• التكامل: يتصل بسلاسة مع شاشات Bently Nevada 3500/42M وسلسلة 2300.

شروط الشحن والجودة

• المهلة الزمنية: ضمان الإرسال في غضون 24-48 ساعة.
• خدمات البريد السريع: توصيل سريع عالمي عبر FedEx وUPS وDHL.
• فترة الضمان: تشمل ضمان جودة شامل لمدة 12 شهرًا.

الأسئلة الشائعة للمتخصصين

• لماذا يجب استخدام الطراز 330980-72-05 حصريًا مع نظام بطول 7.0 متر؟
  تم ضبط مستشعر التقارب داخليًا على الطول الكهربائي للكابل؛ سيؤدي الخلط مع مكونات بطول 5 أمتار أو 9 أمتار إلى أخطاء خطيرة في عامل المقياس.
• ماذا يحدث إذا كان جهد الإمداد أكثر إيجابية من -23.5 فولت تيار مستمر؟
  عند استخدام حواجز السلامة، يمكن أن يؤدي جهد الإمداد الأقل إلى تقييد النطاق الخطي للمستشعر، مما يؤدي إلى قطع بيانات الاهتزاز القصوى.
• هل يلزم تدريع خاص لتلبية معايير CE RFI/EMI؟
  لا، تتميز سلسلة 3300 XL NSv بحصانة داخلية محسنة، مما يسمح بالتركيب القياسي دون الحاجة إلى اعتبارات RFI إضافية.
• هل يمكنني استخدام هذا المستشعر مع مادة مستهدفة بخلاف فولاذ 4140؟
  تفترض المعايرة القياسية فولاذ AISI 4140. سيؤدي استخدام سبائك أخرى إلى تحويل جهد الخرج ويتطلب معايرة ميدانية مخصصة.
• كيف تتعامل أطراف SpringLoc مع الاهتزاز الشديد؟
  إنها توفر توترًا زنبركيًا ثابتًا يتفوق على أطراف البراغي التقليدية، مما يمنع فقدان الإشارة المتقطع أثناء تشغيل الآلة.

دليل الاختيار

• تأكد من أن الطول الكهربائي الكلي لمسبارك وكابل التمديد يتطابق مع مواصفات -72 (7.0 متر).
• للتثبيت في المناطق الخطرة، يعد خيار -05 هو الخيار الأكثر أمانًا لضمان الامتثال للوائح ATEX/CSA/IECEx المحلية.
• أعط الأولوية لسلسلة 330980 NSv عندما يجب تثبيت المسبار في تجويف أو بالقرب من حافة ضيقة.
• تحقق من أن مصدر طاقة رف المراقبة يلبي متطلبات -17.5 إلى -26 فولت تيار مستمر لضمان الأداء الكامل للنطاق الخطي.
