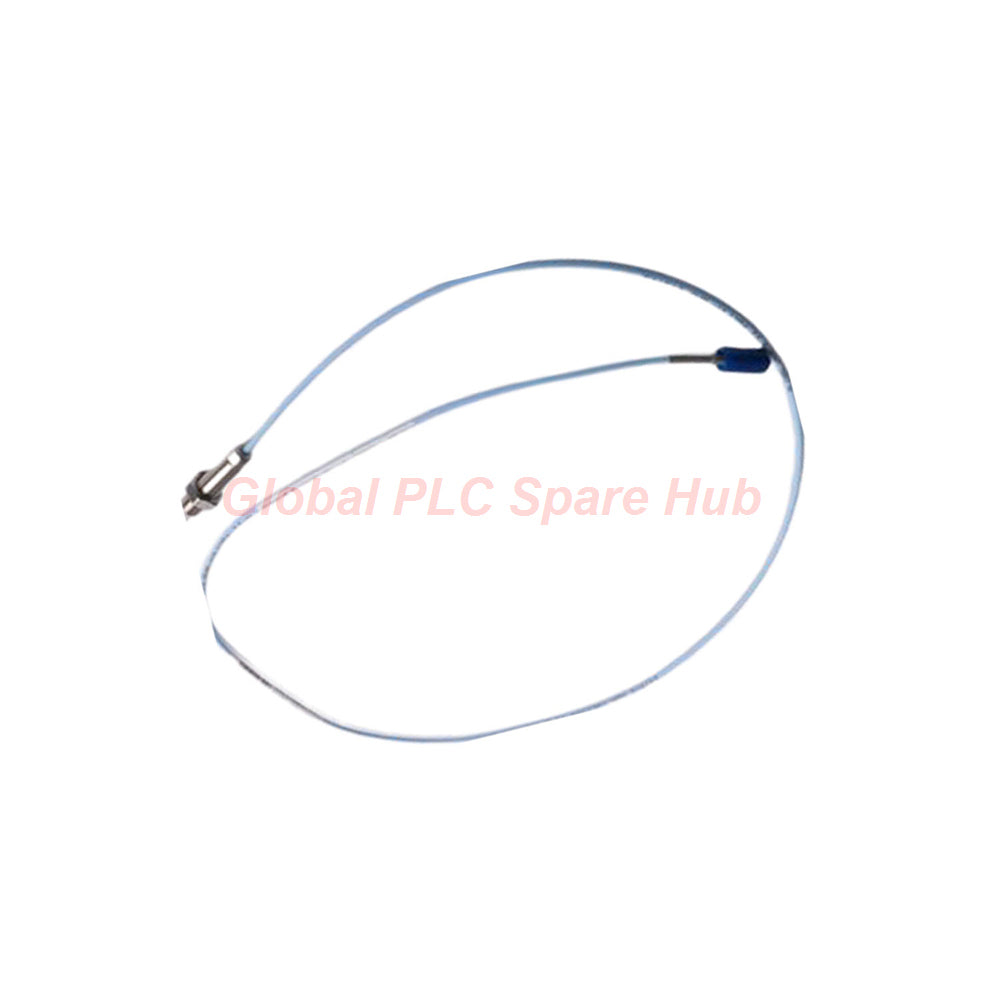

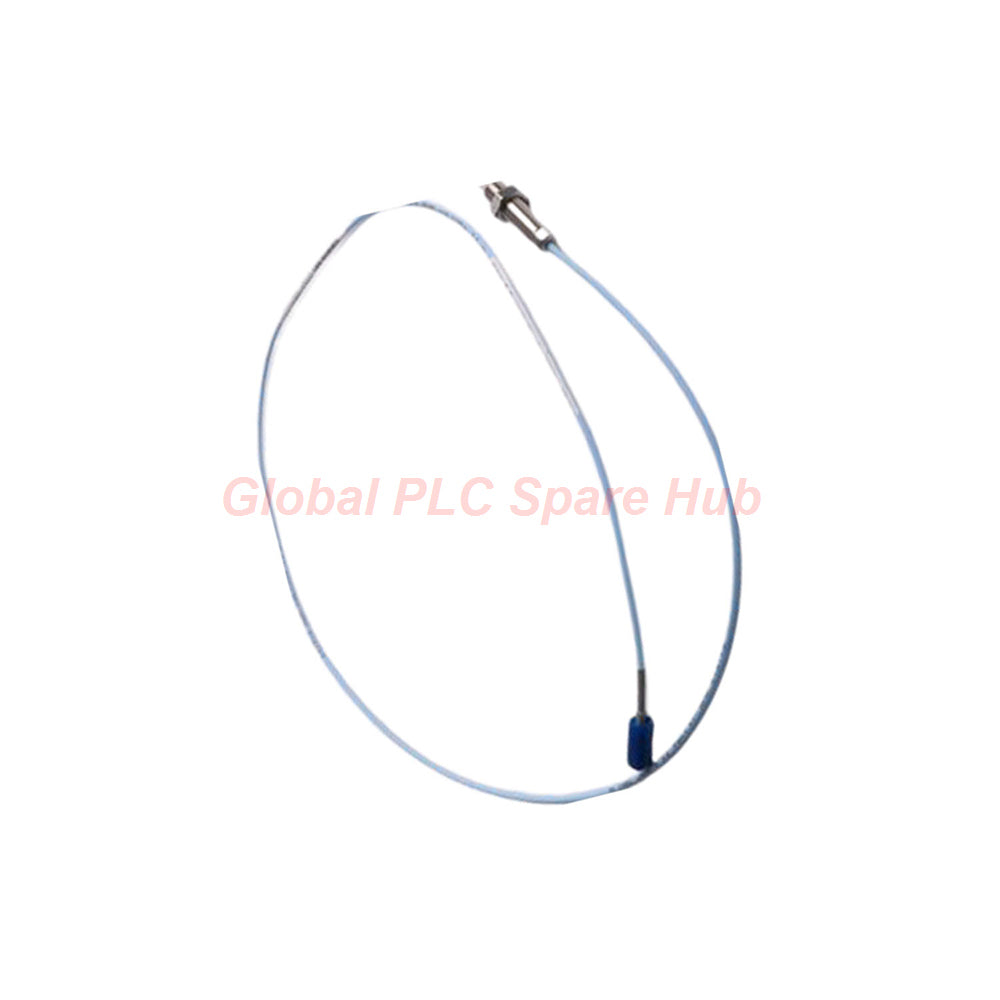

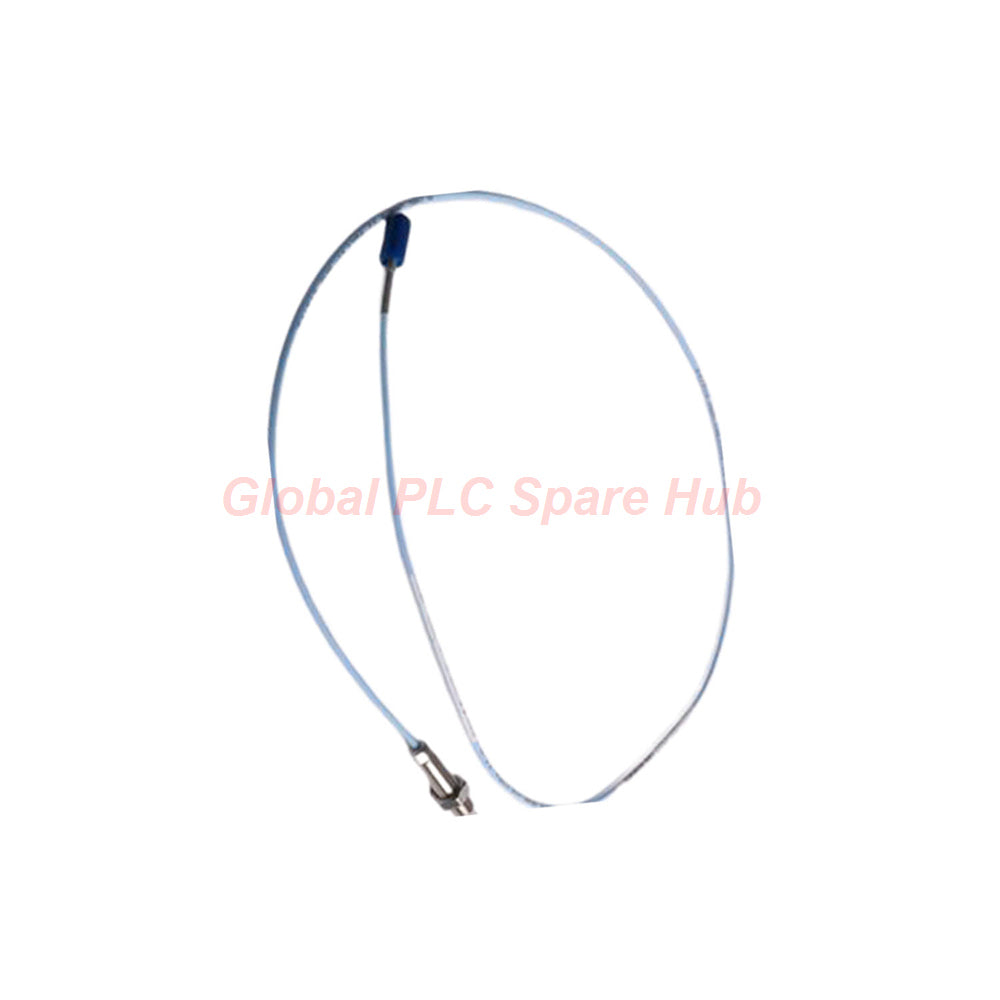

330908-00-08-10-02-00 مسبار بنتلي نيفادا 330908 3300 NSv

نظرة عامة هندسية

يُعد Bently Nevada 330908-00-08-10-02-00 وحدة محوّل تيار دوامي عالي الدقة وصغير الحجم ضمن سلسلة 3300 NSv Series لمراقبة الآلات المستمرة. صُممت منصة 3300 NSv (سفينة صغيرة أنيقة) خصيصًا لتطبيقات ذات مسافات تركيب ضيقة، أو أقطار عمود مستهدف صغيرة، أو خلوص جانبي محدود لرأس المسبار حيث لا يمكن أن تتناسب المجسات القياسية بحجم 8 مم.

يتميز هذا المستشعر بهيكل ملولب 3/8-24 UNF مصنوع من الفولاذ المقاوم للصدأ AISI 304 ومغطى برأس من كبريتيد البوليفينيلين (PPS) عالي الأداء، ويوفر قياسًا مستقرًا للفجوة الثابتة وقياسًا اهتزازيًا ديناميكيًا عن بُعد. يوفر الحلقة الدائرية المدمجة من Viton إغلاقًا موثوقًا به للضغط التفاضلي، بينما يضمن الكابل المعزول بفلوروإيثيلين بروبيلين (FEP) المتانة الكيميائية والبيئية عبر ظروف المصنع القاسية.

تفصيل تكوين رقم الجزء

• رمز النموذج الأساسي: 330908
  • الوصف: مجس تقارب 3300 NSv، خيط 3/8-24 UNF، كابل قياسي غير مصفح.
• خيار الطول غير الملولب: -00
  • الوصف: 0.0 بوصة طول الهيكل غير الملولب (جسم ملولب بالكامل).
• خيار الطول الكلي للهيكل: -08
  • الوصف: 0.8 بوصة الطول الكلي للهيكل.
• خيار الطول الإجمالي: -10
  • الوصف: 1.0 متر (39 بوصة) طول نظام الكابل المتكامل.
• خيار الموصل ونوع الكابل: -02
  • الوصف: موصل ClickLoc محوري مصغر، كابل قياسي معزول بـ FEP.
• خيار موافقة الوكالة: -00
  • الوصف: تصنيف موافقة أساسي قياسي غير خطير (الموافقات غير مطلوبة).

المواصفات الفنية

الآلات المستهدفة وسيناريوهات التطبيق

يتناسب التصميم المدمج للمجس 330908-00-08-10-02-00 مع مجموعات المعدات الدوارة المتخصصة حيث تمنع قيود المساحة تركيب المجسات القياسية:

• ضواغط الغاز بالطرد المركزي ذات تجاويف المحامل الداخلية المقيدة.
• شواحن توربينية عالية السرعة ذات عمود صغير ومضخات تبريد مساعدة.
• محامل جورنال ذات طبقة سائلة تتطلب مراقبة الاهتزازات الشعاعية في أغلفة ضيقة.
• تشغيل مفتاح السرعة الدقيق على أطواق العمود المستهدفة ذات القطر الصغير.

التشخيص المتقدم للأصول ومراقبة الحالة

توفر سلسلة 3300 NSv Series بيانات قياس عن بُعد حرجة لتشخيص الآلات لأنظمة الحماية الآلية:

• يقلل من تداخل الجدار الجانبي (تأثير تجويف العداد) عند تركيب المستشعرات داخل فتحات الغلاف الضيقة.
• يوفر تتبعًا دقيقًا للمسار وقياس موضع محور العمود على الأعمدة الصغيرة.
• يقاوم الهجوم الكيميائي من الزيوت الاصطناعية ومواد التشحيم الساخنة عبر الغلاف القوي FEP وإحكام Viton.

رؤية Global PLC Spare HUB

في مراجعة ميدانية حديثة في محطة طاقة تعمل بالدورة المركبة، واجه مهندسو الموقع قراءات اهتزاز خاطئة على مضخة تغذية عالية السرعة. كان الطاقم الأصلي قد قام بتعديل مسبار قياسي بحجم 8 مم في تجويف محمل صغير، مما تسبب في تشوه شديد للإشارة من التداخل المغناطيسي للجدار الجانبي. حدد فريقنا الفني Bently Nevada 330908-00-08-10-02-00. أزال ملف طرفه الضيق تمامًا تحميل الجدار الجانبي، مما أعاد قياس الاهتزاز الدقيق والنظيف من الذروة إلى الذروة دون تشغيل غطاء المحمل.

اللوجستيات العالمية وشروط الضمان

نحن نوفر مكونات حماية الآلات بجودة المصنع على مستوى العالم بموجب شروط تجارية مضمونة:

• تغطية لمدة 12 شهرًا: يتضمن كل مسبار ضمان استبدال كامل لمدة 12 شهرًا بدءًا من تاريخ الاستلام.
• إرسال خلال 24-48 ساعة: يتم فحص الأجهزة الموجودة في المخزون وشحنها في غضون 24 إلى 48 ساعة.
• التسليم السريع في جميع أنحاء العالم: شحن سريع ومميز عبر شركاء الشحن الجوي المميزين: FedEx و UPS و DHL.

دليل اختيار وتوريد التركيب

تحقق من هذه القواعد الميكانيكية والتشغيلية الهامة قبل تقديم طلبك للمجس 330908-00-08-10-02-00:

• توافق الخيط: تأكد من أن منفذ التركيب الخاص بك يقبل نمط خيط 3/8-24 UNF وأن تعشيق الخيط يبقى أقل من 0.563 بوصة لمنع الربط.
• محرك نظام متطابق: قم بتوصيل هذا المسبار حصريًا بمستشعر 3300 NSv Proximitor مخصص وكابل تمديد مطابق؛ خلط مشغلات 3300 XL 8 مم مع مجسات NSv يسبب خطأ معايرة شديدًا.
• تحذير من البرد الشديد: تجنب التعرض المستمر طويل الأمد لدرجات حرارة محيطة أقل من -34 درجة مئوية (-30 درجة فهرنهايت)، حيث يمكن أن يؤثر التجمد الشديد والمطول على مرونة ختم الضغط Viton.

الأسئلة المتداولة

السؤال 1: ما الذي يميز مسبار 330908-00-08-10-02-00 عن مسبار تقارب 3300 XL 8 مم القياسي؟

يتميز مسبار 3300 NSv ببصمة طرف فيزيائية أصغر مصممة خصيصًا للتجاويف الضيقة والأعمدة المستهدفة الصغيرة حيث تعاني مجسات 8 مم القياسية من تداخل الجدار الجانبي.

السؤال 2: ما مقدار عزم الدوران الذي يجب أن أطبقه عند إحكام ربط جسم مسبار 3/8-24 UNF هذا أثناء التثبيت؟

طبق عزم الدوران الموصى به للتركيب وهو 11.3 نيوتن متر (100 بوصة رطل). لا تتجاوز الحد الأقصى المطلق المصنّف وهو 33.9 نيوتن متر (300 بوصة رطل) لتجنب تجريد خيوط الهيكل.

السؤال 3: هل يمكنني توصيل مسبار 3300 NSv هذا مباشرة بكابل تمديد 3300 XL قياسي؟

لا. يجب عليك استخدام كابلات تمديد 3300 NSv مخصصة ومشغلات 3300 NSv Proximitor مطابقة للحفاظ على المعايرة الصحيحة لمقاومة النظام وإخراج الجهد.

السؤال 4: هل يأتي هذا المسبار مزودًا بقناة مدرعة واقية على الكابل؟

لا. يشير تكوين 330908 إلى كابل محوري غير مدرع معزول بـ FEP. إذا كان موقعك يتطلب درعًا مرنًا من الفولاذ المقاوم للصدأ، فاختر متغيرات النموذج 330901 أو 330902 بدلاً من ذلك.

السؤال 5: ما هو السبب الرئيسي لانجراف الإشارة على مستشعرات التقارب الصغيرة المثبتة حديثًا؟

ينتج انجراف الإشارة عادةً عن ضبط غير صحيح لفجوة الهدف، أو صواميل قفل مرتخية تسمح للمسبار بالتحرك تحت اهتزاز الآلة، أو خطأ في حساب الطول الكهربائي الكلي للكابل عبر حلقة النظام.
