330905-08-13-10-02-05 مسبار مستشعر Bently Nevada 3300 NSv M10

نظرة عامة على المنتج

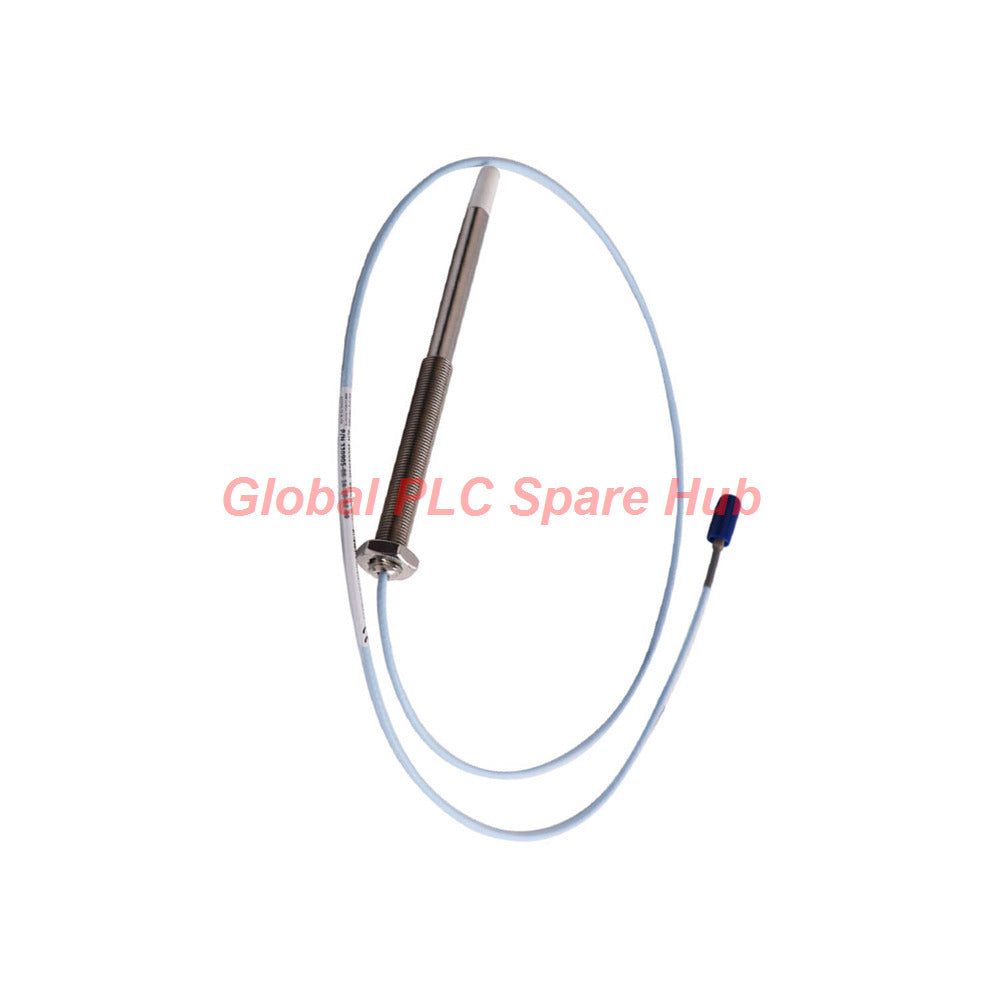

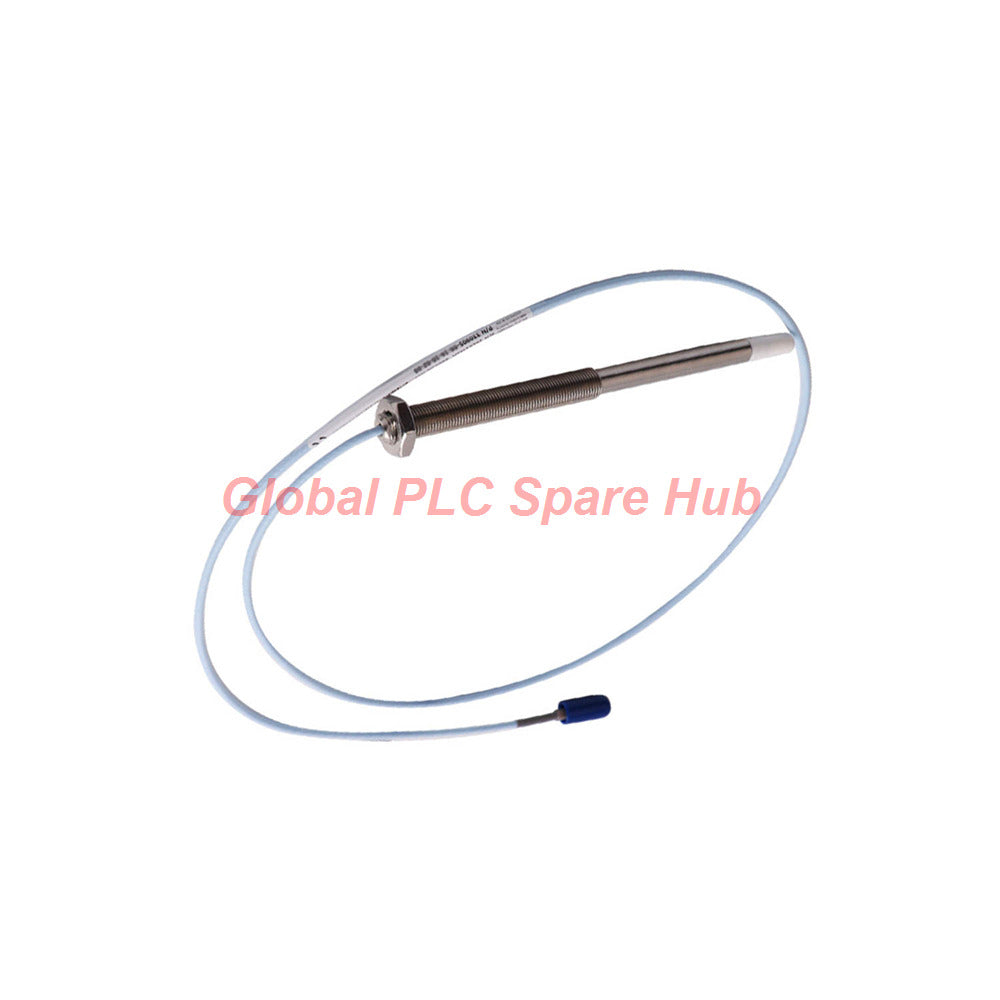

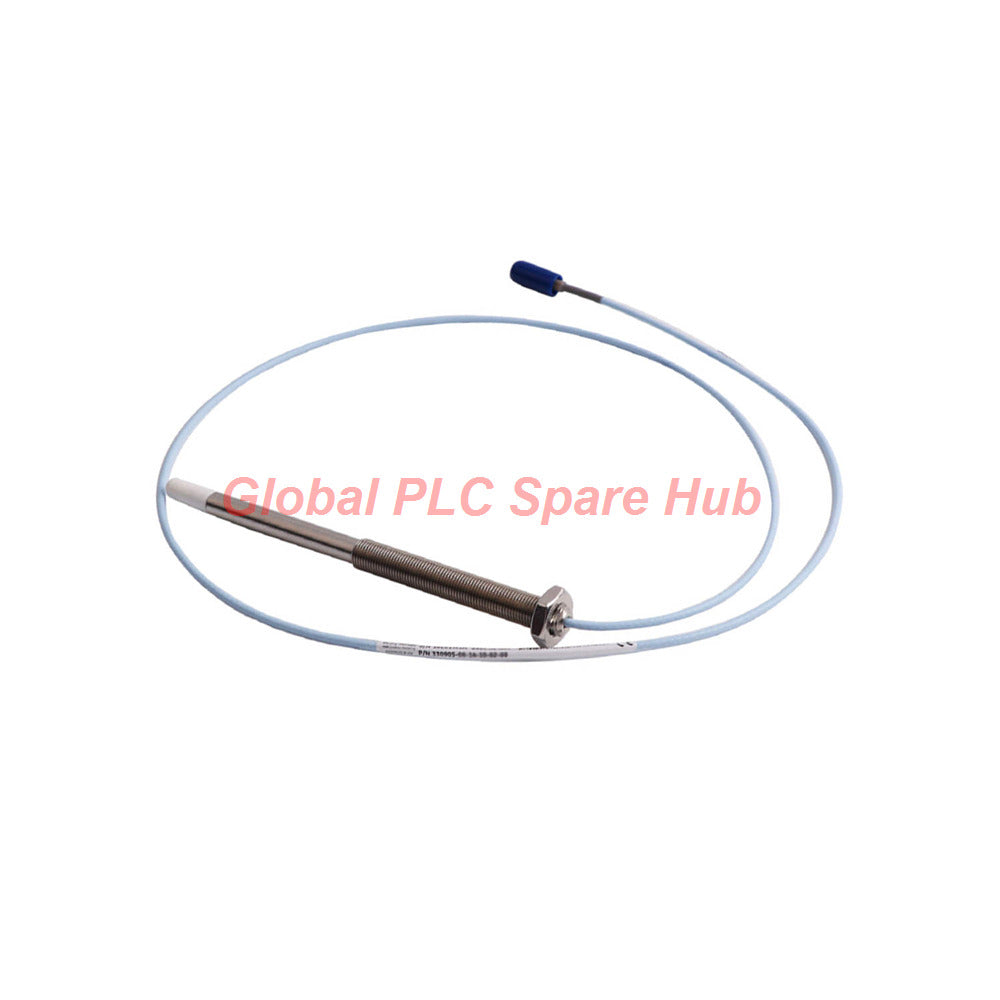

يوفر مجس التقارب Bently Nevada 3300 NSv 330905-08-13-10-02-05 قياسات دقيقة لاهتزاز العمود وموضعه بدون تلامس. صُمم هذا المستشعر الدوامي للبيئات الصناعية ذات الفجوات الضيقة، ويتميز بقمع فائق للرؤية الجانبية ومقاومة كيميائية معززة. إنه يستبدل مجسات 3300 RAM القديمة مباشرة، ويوفر حماية موثوقة للآلات لضواغط العمليات وآلات المحامل ذات الغشاء السائل.

المواصفات الفنية

تفصيل خيار الطلب

• النموذج الأساسي 330905: مجس 3300 NSv، خيط M10X1، بدون درع
• الخيار -08: طول غير ملولب 80 مم
• الخيار -13: طول غلاف إجمالي 130 مم
• الخيار -10: طول كابل إجمالي 1.0 متر (39 بوصة)
• الخيار -02: موصل ClickLoc محوري مصغر، كابل قياسي
• الخيار -05: موافقات متعددة من وكالات السلامة الدولية

إرشادات التثبيت

• حافظ على إعداد فجوة فيزيائية موصى به يبلغ 1.0 مم (40 ميل) أثناء التثبيت.
• شد غلاف المجس إلى 11.3 نيوتن متر (100 بوصة رطل) كعزم دوران موصى به، ولا يتجاوز 33.9 نيوتن متر (300 بوصة رطل).
• شد أول ثلاث خيوط من الغلاف إلى 7.5 نيوتن متر (66 بوصة رطل) كحد أقصى موصى به، ولا يتجاوز 22.6 نيوتن متر (200 بوصة رطل).
• حافظ على انحناءات الكابل فوق الحد الأدنى لنصف قطر الانحناء 25.4 مم (1.0 بوصة) لمنع تلف القلب الداخلي.
• شد موصل المجس يدويًا فقط، بحد أقصى 0.56 نيوتن متر (5 بوصات رطل).

سهولة التشغيل والصيانة

يتطلب تشغيل المجال فحوصات جهد التيار المستمر بسيطة عند مخرج مقياس القرب. اضبط هدف التحيز على -9.0 فولت تيار مستمر ليتوافق مع النطاق الخطي المركزي. توفر موصلات ClickLoc ردود فعل لمسية لضمان اتصال آمن بدون أدوات خاصة.

توافق النظام

يتكامل مجس 3300 NSv 330905 بالكامل مع أنظمة 3300 RAM القديمة. يعمل بسلاسة مع مستشعرات التقارب 3300 XL NSv القياسية. ويتصل مباشرة بأنظمة مراقبة الآلات 3500 و 1900/65 باستخدام أسلاك حقل ثلاثية موصلات محمية يصل طولها إلى 305 أمتار (1000 قدم).

موافقات الوكالات والشهادات

• خيار الوكالة -05: موافقات عالمية متعددة للمناطق الخطرة بما في ذلك شهادات CSA و ATEX و IECEx.
• توافق المواد: غلاف من الفولاذ المقاوم للصدأ AISI 304 وطرف PPS يتوافقان مع معايير الكيمياء الصناعية الصارمة.

محتويات العبوة والضمان

• 1 × مجس التقارب Bently Nevada 330905-08-13-10-02-05
• 1 × صندوق تغليف محكم الإغلاق من المصنع
• ضمان مصنع شامل لمدة 12 شهرًا

الشحن والتوصيل السريع

نقوم بمعالجة جميع الطلبات وشحنها في غضون 24 إلى 48 ساعة. يتوفر الشحن السريع العالمي عبر FedEx و UPS و DHL مع دعم التتبع الكامل.

سيناريوهات التطبيق النموذجية

• ضواغط غاز العملية الطاردة المركزية ذات قيود التركيب المضادة للحفر
• مضخات تغذية الغلايات عالية السرعة التي تستخدم محامل الأكمام ذات الغشاء السائل
• اهتزاز العمود الشعاعي الصغير ومراقبة الموضع المحوري (الدفع)
• صناديق التروس ذات فجوات التركيب الداخلية الضيقة

إمكانيات تشخيص الآلات

يغذي مجس 3300 NSv إشارات اهتزاز ديناميكية عالية الدقة إلى برامج التشخيص مثل System 1. يقوم مهندسو الموثوقية بتحليل مخططات مدار العمود، وتدفقات الطيف، واتجاهات الاهتزاز من الذروة إلى الذروة. تحدد هذه المقاييس عدم التوازن، وعدم محاذاة العمود، ودوران الزيت، وظروف احتكاك المحمل قبل حدوث فشل كارثي.

نظرة ثاقبة من Global PLC Spare HUB

غالبًا ما يحدد فريق هندسة موثوقية المجال لدينا Bently Nevada 330905-08-13-10-02-05 للتعديلات التحديثية على ضواغط تعزيز الغاز الطبيعي القديمة. غالبًا ما تعاني مجسات 8 مم القياسية من تداخل الرؤية الجانبية للهدف عند تركيبها في حفر مضادة ضيقة. يؤدي تلامس جدار المجس الجانبي إلى ضوضاء كهربائية خاطئة. أثناء عملية إصلاح حديثة لمصفاة، أدى استبدال المجسات القياسية بـ 3300 NSv إلى القضاء على رحلات الاهتزاز العالية الخاطئة الناتجة عن خلوص الإسكان الضيق. أدى هذا التحديث إلى توفير أكثر من 18 ساعة من وقت التوقف غير المخطط له للمشغل.

دليل الاختيار

• نوع الخيط: اختر M10X1 (330905) للصنابير المترية أو 3/8-24 UN (330901) للصنابير الإمبراطورية.
• الطول غير الملولب: حدد بناءً على سمك كتيفة التركيب الخاصة بك لضمان عدم انحشار الخيوط داخل حنفية الغلاف.
• الطول الإجمالي للنظام: طابق طول كابل المجس بالإضافة إلى طول كابل التمديد تمامًا مع تصنيف مستشعر القرب الخاص بك (على سبيل المثال، نظام مجس + تمديد 5 أمتار).

الأسئلة المتداولة (FAQ)

س1: ما الذي يجعل مجس 3300 NSv متفوقًا على مجسات السلسلة 3000 القديمة 190 في المساحات الضيقة؟

ج: يتميز مجس 3300 NSv بقطر طرف أصغر وانبعاث مجال مغناطيسي محسن. يقلل هذا التصميم بشكل كبير من حساسية الرؤية الجانبية للجدران المعدنية المجاورة، مما يسمح بقياسات دقيقة للعمود في الحفر المضادة العميقة.

س2: هل يمكنني وصل الكابل المحوري إذا كان طول الكابل طويلًا جدًا؟

ج: لا. يؤدي وصل كابلات المجس المحورية إلى تغيير مقاومة النظام وسعته. يؤدي تعديل الكابل إلى تدهور دقة عامل القياس وإلغاء صلاحية المعايرة.

س3: كيف أتحقق مما إذا كان طرف المجس المثبت تالفًا أو قصيرًا؟

ج: قم بقياس مقاومة التيار المستمر بين الموصل المركزي والموصل الخارجي لموصل ClickLoc باستخدام جهاز قياس متعدد. يجب أن يقرأ مجس 330905 السليم بطول 1.0 متر 4.2 ± 0.5 أوم.

س4: لماذا يقرأ جهد الفجوة لدي خارج نطاق -1 إلى -13 فولت تيار مستمر بعد التثبيت؟

ج: يشير الجهد الخارج عن النطاق إلى مسافة فجوة ميكانيكية فيزيائية غير صحيحة، أو اختلافات في مادة الهدف عن فولاذ 4140، أو تداخل معدني حاد في الجدار الجانبي.
