330904-08-15-05-11-05 مسبار Bently Nevada 3300 NSv متوفر شحن سريع
Manufacturer: Bently Nevada
Product No.: 330904-08-15-05-11-05
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة

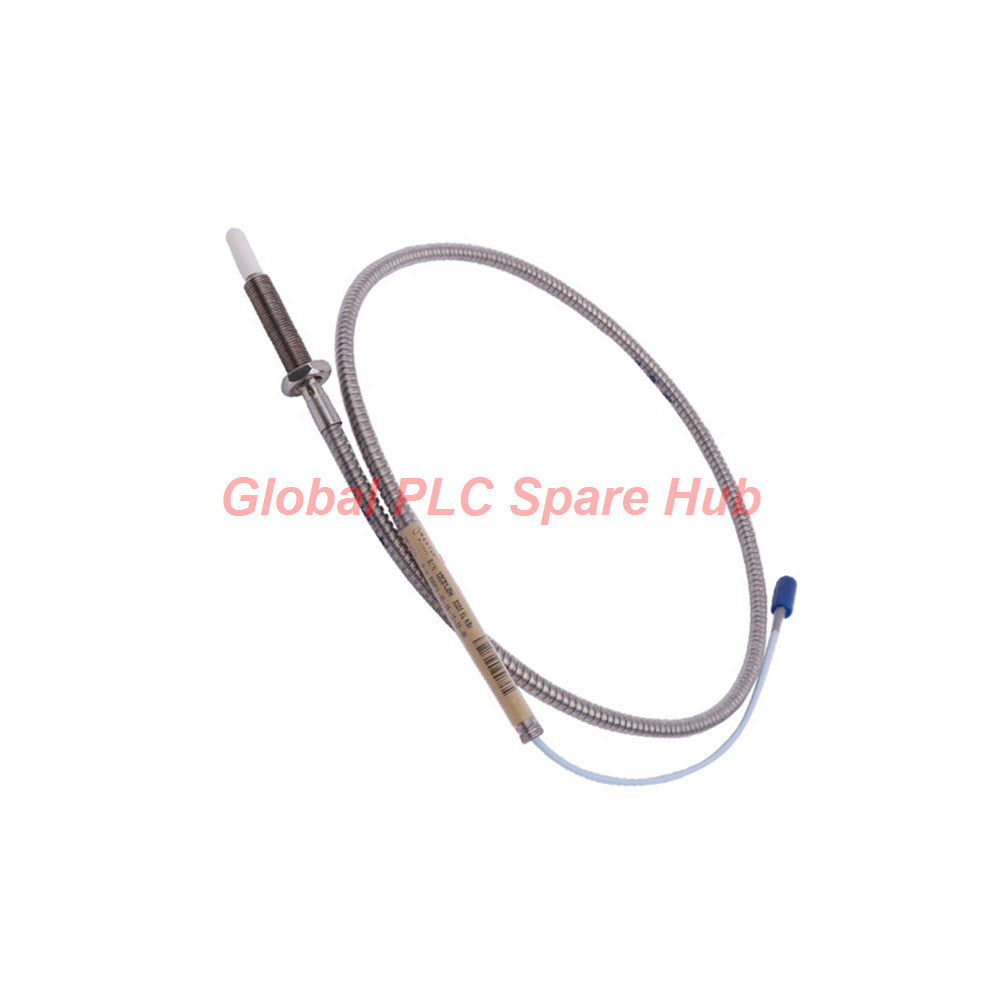

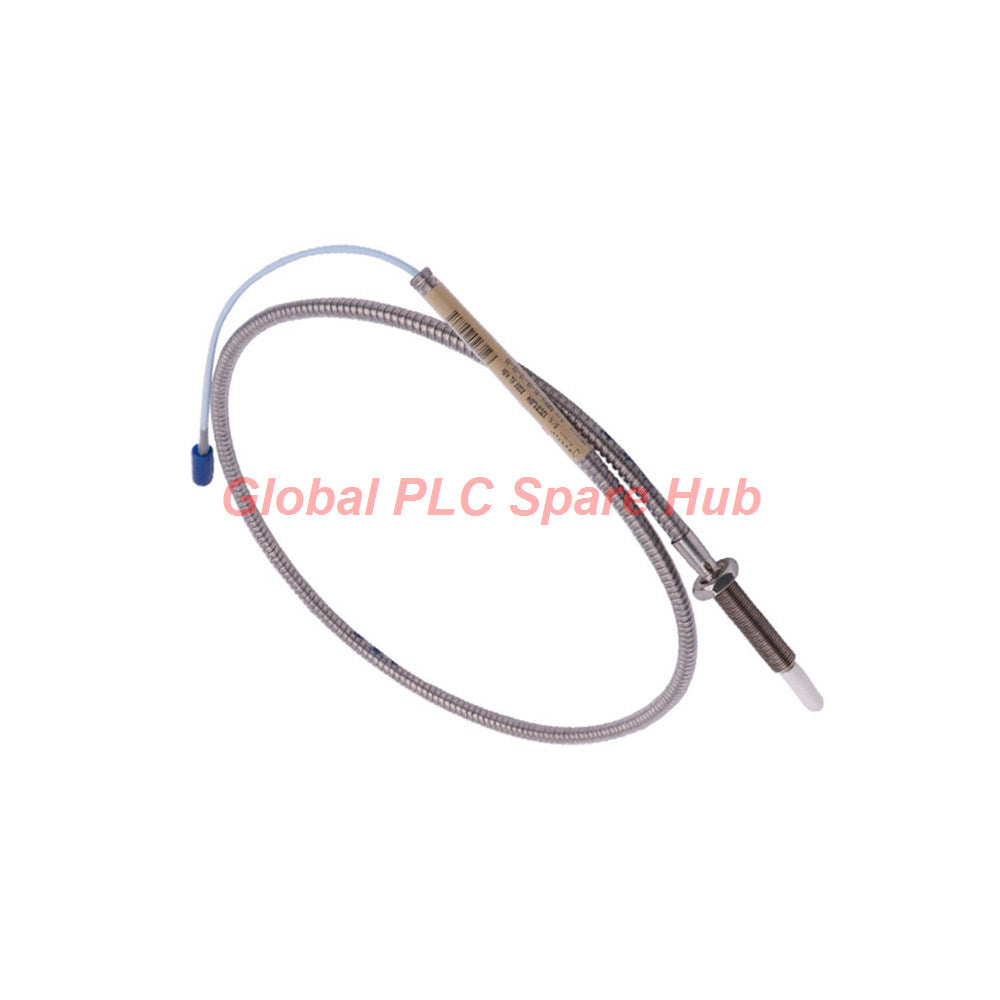

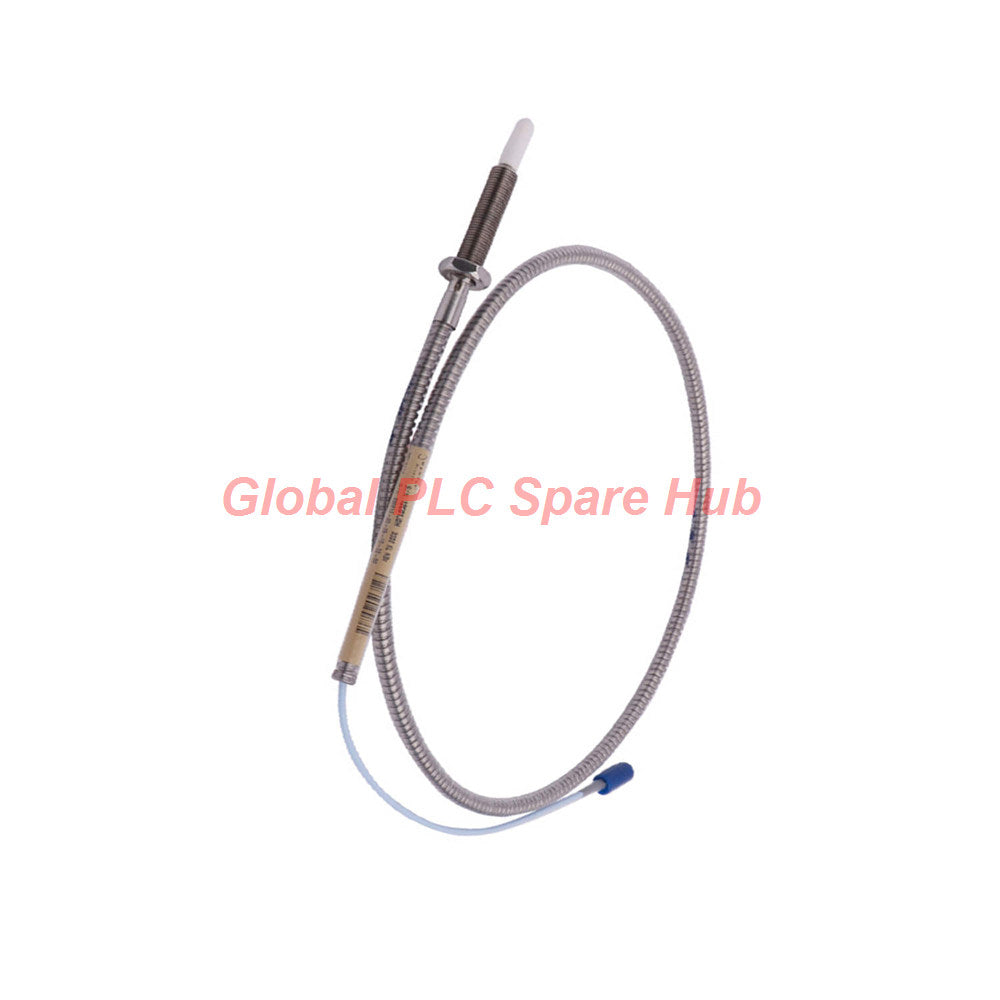

يعد 330904-08-15-05-11-05 محول تيار دوامي بدون تلامس من الدرجة الصناعية من سلسلة Bently Nevada 3300 NSv. تم تصميم هذا المسبار خصيصًا للآلات الدوارة ذات الأعمدة الصغيرة، والمناطق المستهدفة الضيقة، وتكوينات التركيب ذات الثقوب المجوفة، ويوفر قياسًا دقيقًا للإزاحة الديناميكية وموضع العمود والاهتزاز. يتميز هذا المسبار بخيط M8x1، ودرع واقي من الفولاذ المقاوم للصدأ، وكابل FluidLoc، والعديد من الموافقات للمناطق الخطرة، ويوفر مسبار 330904-08-15-05-11-05 تحملًا كيميائيًا عاليًا وتشغيلًا موثوقًا به تحت التعرض للسوائل القاسية.
تفاصيل التكوين
-
330904: مسبار 3300 NSv (خيط M8x1، مع درع من الفولاذ المقاوم للصدأ)
- -08 (الطول غير الملولب): قسم هيكلي غير ملولب بطول 80 مم
- -15 (الطول الكلي للعلبة): طول إجمالي للخيط/العلبة 150 مم
- -05 (الطول الكلي): طول المسبار الكلي 0.5 متر (20 بوصة)
- -11 (نوع الموصل والكابل): موصل ClickLoc محوري مصغر مع واقي للموصل، كابل FluidLoc
- -05 (اعتماد الوكالة): العديد من الموافقات الدولية للمناطق الخطرة
المواصفات التقنية
| فئة المعلمة | القيمة الهندسية / المواصفة |
|---|---|
| العلامة التجارية المصنعة | Bently Nevada |
| سلسلة المنتج | سلسلة 3300 NSv |
| رقم الجزء الكامل | 330904-08-15-05-11-05 |
| نطاق القياس الخطي | 1.5 مم (60 ميل) يمتد من 0.25 مم إلى 1.75 مم (-1 Vdc إلى -13 Vdc) |
| إعداد الفجوة الموصى به | 1.0 مم (40 ميل) |
| عامل القياس التزايدي (ISF) | 7.87 V/مم (200 mV/ميل) اسمي (+12.5% / -20% هامش خطأ) |
| الانحراف عن الخط المستقيم (DSL) | أقل من ±0.06 مم (±2.3 ميل) |
| استجابة التردد | 0 هرتز إلى 10 كيلو هرتز (+0, -3 ديسيبل نموذجي مع ما يصل إلى 305 متر من الأسلاك الميدانية) |
| قطر هدف المسبار | الحد الأدنى الموصى به: 13 مم (0.5 بوصة) | الحد الأدنى المطلق: 8.9 مم (0.35 بوصة) |
| مادة طرف المسبار | بولي فينيلين سلفايد (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) مع خيط M8x1 |
| تركيب الكابل | محوري 75 أوم، معزول بـ FEP، ختم داخلي FluidLoc، درع SST |
| مقاومة المسبار للتيار المستمر | 4.0 ± 0.5 أوم (من المركز إلى الموصل الخارجي بطول 0.5 متر) |
| درجة حرارة التشغيل والتخزين | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| ختم الضغط التفاضلي | ختم حلقي O-ring من فيتون بين طرف المسبار وعلبة الصلب |
اختيار النموذج والمقارنة الفنية
| الميزة التقنية | 330904-08-15-05-11-05 | 330904-08-10-10-12-00 |
|---|---|---|
| طول العلبة | 150 مم (طول ممتد للثقوب المجوفة العميقة) | 100 مم (طول قياسي) |
| الطول الكلي للنظام | 0.5 متر (يتطلب كابل تمديد 4.5 متر أو 6.5 متر) | 1.0 متر (يتطلب كابل تمديد 4.0 متر أو 6.0 متر) |
| حماية الكابل | كابل FluidLoc محكم السائل مع درع SST | كابل محوري مدرع قياسي |
| تكوين الموصل | ClickLoc محوري مع أغطية واقية (-11) | ClickLoc محوري مع واقي طرفي (-12) |
| موافقات الوكالات | موافقات متعددة (-05) للمناطق الخطرة Zone 0/Div 1 | غير معتمد قياسي / لا توجد موافقات (-00) |
توصية التطبيق الهندسي: اختر 330904-08-15-05-11-05 عند التركيب من خلال أغطية محمل سميكة تتطلب عمق علبة 150 مم وامتثالًا كاملاً للمناطق الخطرة. يمنع الدرع المدمج FluidLoc اختراق الزيت على طول غلاف الكابل الداخلي، مما يجعله مثاليًا لأجزاء ضاغط العمليات عالية الضغط. بدلاً من ذلك، استخدم 330904-08-10-10-12-00 للتطبيقات العامة غير الخطرة بأبعاد غلاف أقصر 100 مم ومتطلبات كابل بطول 1.0 متر.
الآلات المستهدفة وحالات الاستخدام التشخيصي
- ضاغطات الأعمدة الصغيرة: مثالية لأقطار الأعمدة التي تقل عن 20 مم حيث تواجه مجسات 8 مم القياسية تداخلًا شديدًا في الرؤية الجانبية للهدف.
- مضخات الطرد المركزي ومراوح النفخ: تقيس اهتزاز الشعاعي وموضع الدفع المحوري داخل جيوب خلوص المحمل الضيقة.
- موسعات غاز العمليات: يوفر تركيب طرف PPS مقاومة كيميائية فائقة ضد مذيبات الهيدروكربون مقارنة بأجهزة 3300 RAM القديمة.
- قياس عن بعد تشخيصي: يتصل بأنظمة مراقبة Bently Nevada 3500 للكشف عن حركة مدار العمود الديناميكية، ودوران الزيت، وعدم التوازن، والتخلخل الميكانيكي.
التعبئة، اللوجستيات والضمان
- حالة المنتج: مكفول بأنه جديد وأصلي في عبوته المصنعية المختومة.
- تغطية الضمان: يشمل ضمان المصنع الكامل لمدة 12 شهرًا.
- وقت التسليم: يشحن في غضون 24 إلى 48 ساعة من مخزون المستودع.
- شركاء اللوجستيات العالميون: توصيل سريع من الباب إلى الباب عبر FedEx Express وUPS وDHL.
رؤية Global PLC Spare HUB
تُعد عائلة محولات Bently Nevada 3300 NSv دورًا حاسمًا عندما لا يمكن تركيب مجسات 8 مم القياسية فعليًا بسبب قيود الخلوص الجانبي. أثناء صيانة ضاغط الغاز المعزز عالي السرعة، واجه فنيو الموقع تشويشًا في عامل القياس عند استخدام مجسات التيار الدوامي القياسية. خلقت الجدران الضيقة للثقب المجوف لغلاف المحمل حملاً إلكترونيًا جانبيًا، مما أدى إلى تلف قراءات فجوة العمود.
أدى الترقية إلى مسبار 330904-08-15-05-11-05 إلى حل المشكلة. يقلل ملف تعريف طرف مسبار NSv بشكل كبير من الحساسية الجانبية، مما يسمح بتتبع نظيف للهدف داخل الفتحات الملولبة M8 الضيقة. علاوة على ذلك، أدى استخدام خيار الغلاف 150 مم إلى إلغاء الحاجة إلى أقواس تثبيت خارجية، بينما منع الكابل المدرع FluidLoc بنجاح هجرة زيت التزييت إلى صندوق التوصيل الخارجي.
الأسئلة المتكررة ودليل الشراء
ما هي كابلات التمديد وأجهزة استشعار Proximitor التي يجب إقرانها بهذا المسبار بطول 0.5 متر؟
للحفاظ على أداء النظام المعاير، قم بمطابقة هذا المسبار بطول 0.5 متر مع كابل تمديد 3300 NSv ومستشعر Proximitor تم تكوينهما لطول نظام إجمالي يبلغ 5.0 أمتار أو 7.0 أمتار. يجب أن يكون مجموع طول المسبار بالإضافة إلى طول كابل التمديد مساويًا لتقييم مستشعر Proximitor.
كيف أقوم بربط جسم المسبار M8x1 بشكل صحيح أثناء التركيب لمنع التلف الميكانيكي؟
قم بربط جسم M8x1 في منفذ التركيب يدويًا أولاً. عند إحكام ربط صواميل التركيب، طبق عزم دوران أقصى يبلغ 5.1 نيوتن متر (45 بوصة رطل) لتجنب تجريد الخيوط الدقيقة أو تشويه ختم الضغط الداخلي من فيتون.
ما هي الخطوات التشغيلية المطلوبة إذا كانت قراءة جهد فجوة التيار المستمر المقاس خارج النافذة الخطية من -1 Vdc إلى -13 Vdc؟
أولاً، تحقق من قطر عمود الهدف وتركيب المواد (معاير لصلب AISI 4140). ثم، اضبط عمق المسبار باستخدام ميكرومتر أو مقياس فولت DC حتى يصل جهد الفجوة تقريبًا إلى -9.0 Vdc، والذي يتوافق مع فجوة المركز الميكانيكية الموصى بها 1.0 مم (40 ميل).
لماذا يُعد خيار كابل FluidLoc حاسمًا لتركيب ضواغط العمليات؟
يمنع خيار FluidLoc الزيت وغازات العمليات والرطوبة من الانتقال على طول أسلاك الكابل الداخلية عن طريق العمل الشعري. تضمن هذه الميزة عدم تسرب سوائل العمليات داخل غلاف الضاغط عبر كابل المسبار إلى صناديق الأطراف الجافة.
ما هو الحد الأدنى لنصف قطر الانحناء المسموح به لأسلاك مسبار 3300 NSv المدرعة؟
حافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) على طول تجميع الكابل المدرع بالكامل. يؤدي ثني الكابل بما يتجاوز هذا الحد إلى خطر ضغط الموصلات المحورية الداخلية وتدهور توهين الإشارة الديناميكية عند الترددات العالية.
