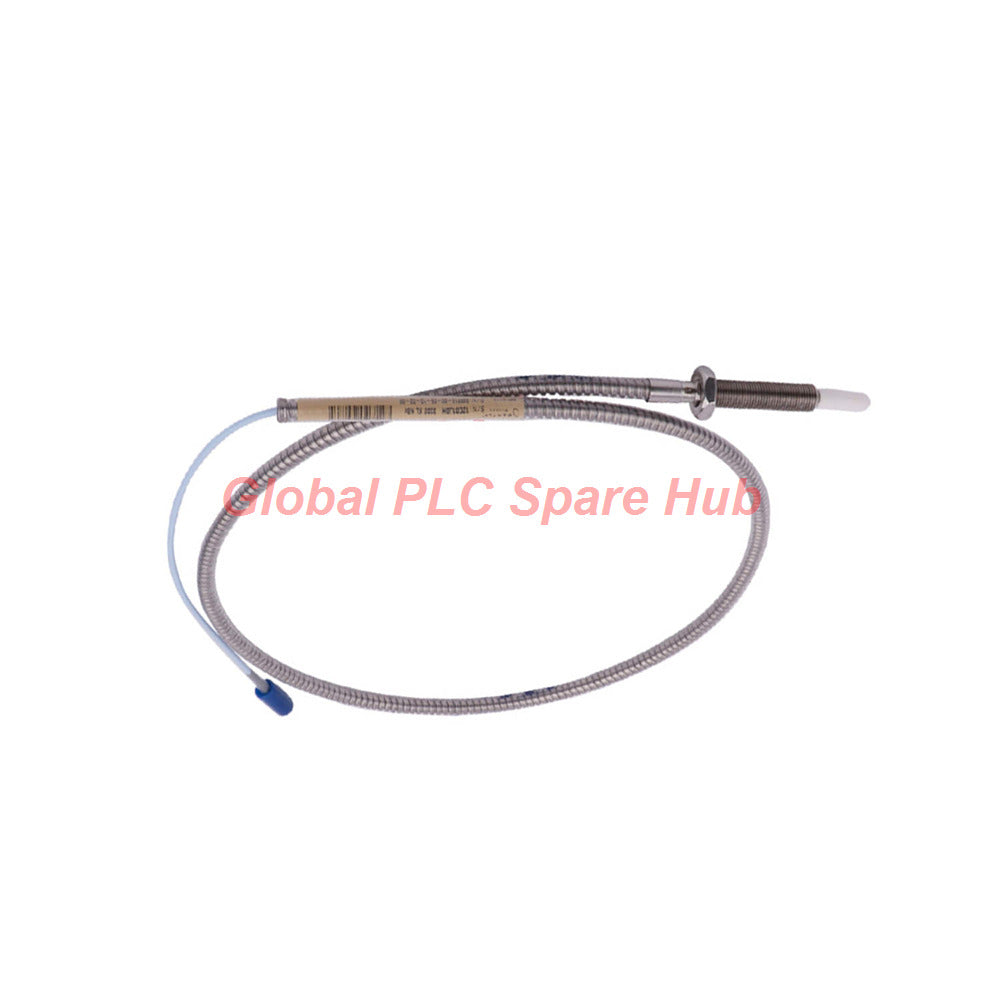

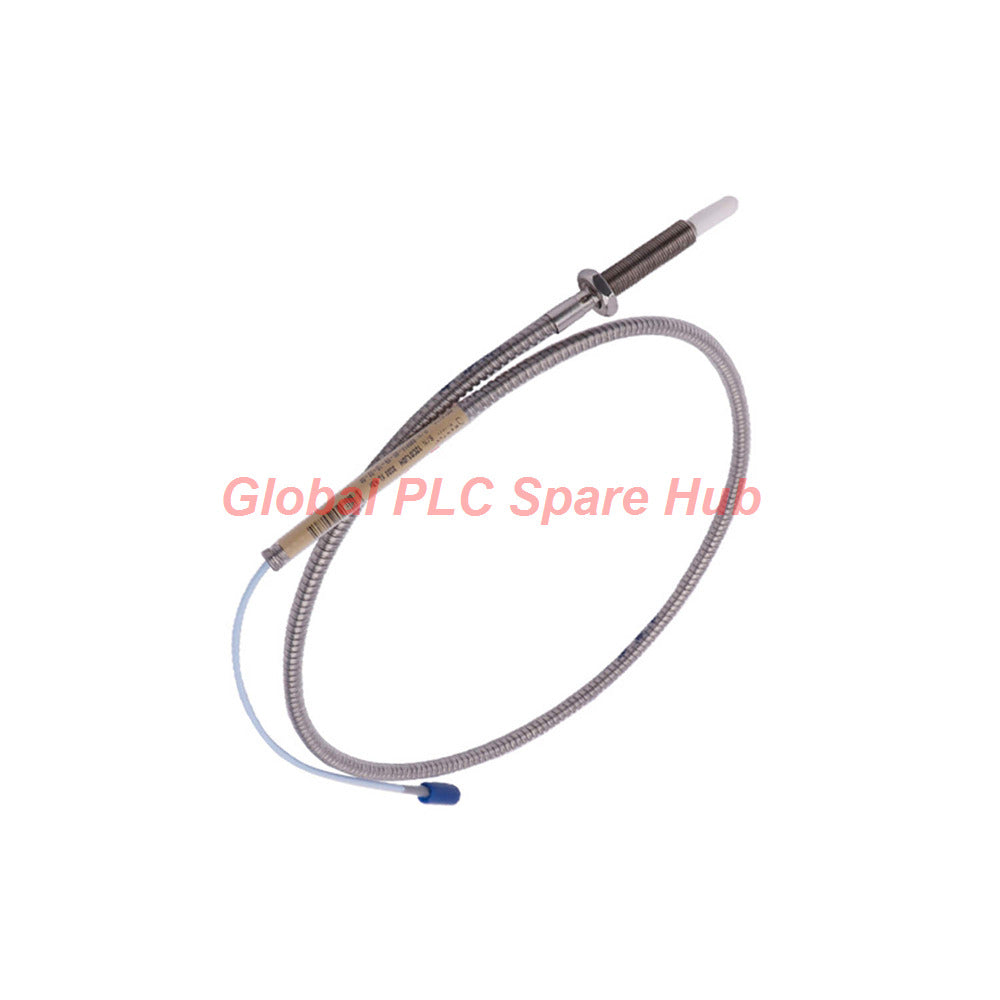

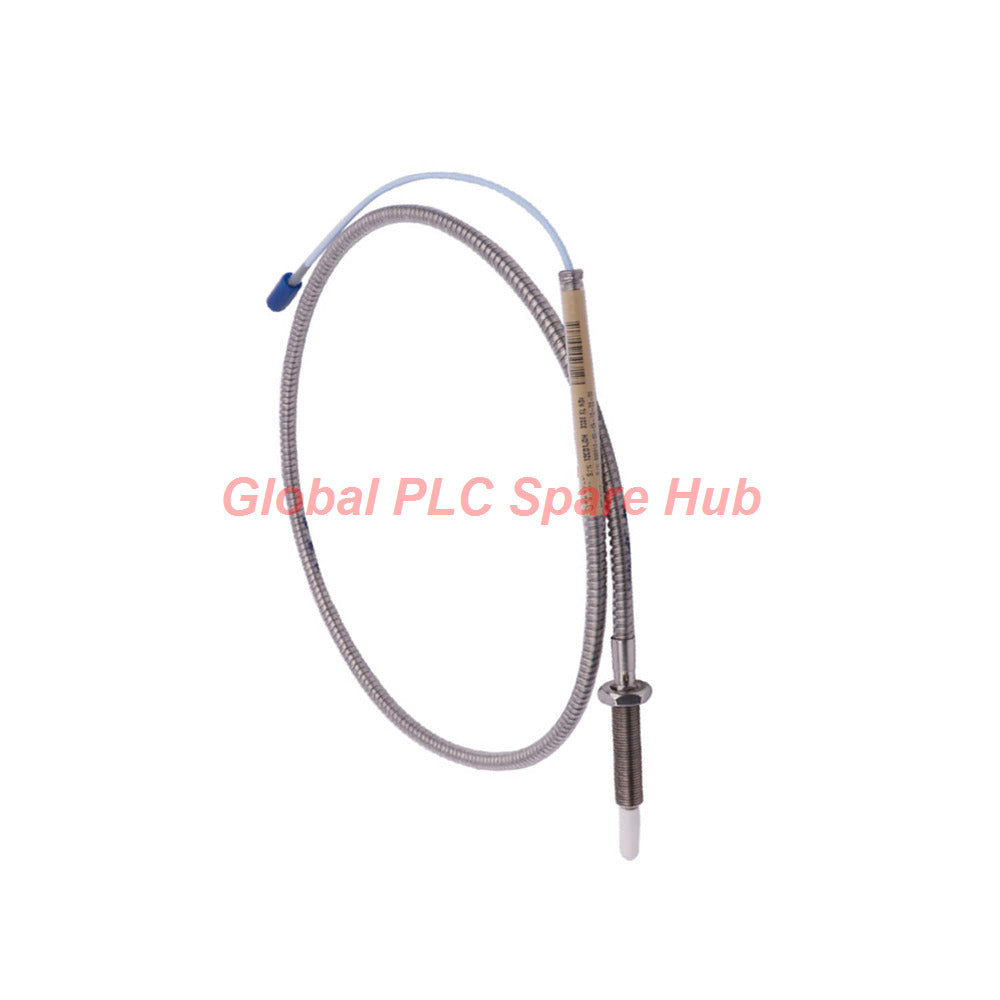

330904-00-15-70-01-00 مستشعر تقارب من سلسلة Bently Nevada 3300 NSv
Manufacturer: Bently Nevada
Product No.: 330904-00-15-70-01-00
Condition: متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
تفاصيل التهيئة ومواصفات اللاحقة
| خيار الطلب | الرمز | المواصفات الهندسية |
|---|---|---|
| الطراز الأساسي | 330904 |
مجس 3300 NSv، سن لولبي M8X1، مجهز بدرع حماية |
| الطول غير المسنن | -00 |
جزء غير مسنن بطول 00 مم |
| الطول الكلي للهيكل | -15 |
طول كلي للهيكل 150 مم |
| الطول الإجمالي للكابل | -70 |
كابل متحد المحور متكامل بطول 7.0 متر (23.0 قدم) |
| نوع الموصل والكابل | 01 |
موصل متحد المحور مصغر نوع ClickLoc مع واقي، كابل قياسي |
| اعتمادات الوكالات | 00 |
غير مطلوب / تصنيف المناطق العامة |
المواصفات الفنية والبيانات الهندسية
-
الأداء القياسي (المترولوجي)
- النطاق الخطي: 1.5 مم (60 ميل)، يمتد من 0.25 مم إلى 1.75 مم (~-1 إلى -13 فولت تيار مستمر)
- عامل القياس التزايدي (ISF): 7.87 فولت/مم (200 مللي فولت/ميل) ±12.5% / -20%
- الانحراف عن خط الملاءمة الأفضل (DSL): < ±0.06 مم (±2.3 ميل)
- إعداد الفجوة الموصى به: 1.0 مم (40 ميل)
-
المعايير الكهربائية ودوائر التحكم
- مقاومة التيار المستمر للمجس: 5.9 ± 0.9 أوم (من الموصل المركزي إلى الموصل الخارجي لطول 7.0 متر)
- مقاييس كابل التمديد: الموصل المركزي 0.220 أوم/م؛ التدريع 0.066 أوم/م؛ السعة الكهربائية 69.9 بيكوفاراد/م نموذجياً
- الاستجابة الترددية: 0 إلى 10 كيلو هرتز (+0، -3 ديسيبل نموذجياً مع أسلاك ميدانية تصل إلى 305 متر)
-
السلامة الميكانيكية والبيئية
- مواصفات السن اللولبي: سن M8x1؛ أقصى طول لتعشيق السن: 12 مم
- حدود عزم دوران هيكل المجس: موصى به 5.1 نيوتن متر (45 بوصة·رطل)؛ الحد الأقصى المقدر 7.3 نيوتن متر (65 بوصة·رطل)
- مادة الرأس: كبريتيد البولي فينيلين (PPS)؛ مادة الهيكل: فولاذ مقاوم للصدأ AISI 304
- نطاق درجة حرارة التشغيل: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
- عزل الضغط: حلقة دائرية (O-ring) من مادة فيتون مصممة للضغط التفاضلي بين رأس المجس والهيكل
رؤية Global PLC Spare HUB
تعالج منصة Bently Nevada 3300 NSv تحديات قياس الاهتزاز الشعاعي منخفض السعة والوضع المحوري حيث تواجه مجسات التقارب القياسية 3300 XL قيوداً مادية أو هندسية متعلقة بالهدف. صُمم مستشعر NSv بخصائص رؤية جانبية متفوقة مقارنة بمحولات الطاقة التقليدية من سلسلة 190، مما يوفر خرجاً خطياً دقيقاً على أقطار مستهدفة محدودة دون التسبب في تدهور حاد في عامل القياس. تعمل تركيبة مقاومة المواد الكيميائية المحسنة عبر كابل معزول بـ FEP وهيكل رأس من PPS على تخفيف التدهور المبكر في بيئات ضواغط معالجة الهيدروكربون القاسية.
التطبيقات المستهدفة ومعدات التشغيل
- الضواغط الطاردة المركزية: ضواغط الغاز عالية السرعة التي تتعامل مع تيارات المعالجة الكيميائية العدوانية حيث تفشل العوازل القياسية.
- الضواغط ذات التروس المتكاملة: تصميمات الآلات المدمجة التي تتطلب تفاوتات دقيقة في الفجوات وخلوصات ضيقة للسطح المستهدف.
- التوربينات البخارية والغازية: مراقبة الاهتزاز الشعاعي وموضع الدفع على أقطار الأعمدة الأصغر (<13 مم) حيث تتطلب قياسات الوضع المحوري عوامل قياس تزايدية دقيقة.
- صناديق التروس ذات الاهتزاز العالي: إعدادات مراقبة الحالة المستمرة التي تستخدم تمديدات أسلاك ميدانية تصل إلى 305 أمتار إلى منصات المراقبة البعيدة.
القدرات التشخيصية
- التحقق من الفجوة الديناميكية: تتبع جهد التيار المستمر في الوقت الفعلي (يتراوح من -1 إلى -13 فولت تيار مستمر) للتحقق من إعداد الفجوة الثابتة المادية الصحيحة أثناء التشغيل.
- التحقق من سلامة الإشارة: تتبع المقاومة عبر الموصلات المركزية والخارجية لعزل التلف الميكانيكي للكابل، أو دخول الرطوبة، أو أكسدة الموصل.
- تتبع الاستجابة عالية التردد: تضمن الاستجابة الترددية المسطحة حتى 10 كيلو هرتز دقة الطور والسعة لاكتشاف الأخطاء التوافقية في مراحل مبكرة، ومراقبة الاحتكاك، وتحديد الرنين دون المتزامن.
أسئلة شائعة هندسية متخصصة
س: لماذا يستخدم الطراز 330904-00-15-70-01-00 سناً لولبياً M8x1 بدلاً من السن القياسي 3/8-24 UNF الموجود في أنظمة 3300 XL التقليدية؟
ج: صُمم ملف السن المترى الدقيق M8x1 عمداً لهياكل الآلات ذات مساحات التركيب المحدودة أو المنافذ المسننة وفق المعيار المترى الموجودة عادةً في ضواغط المعالجة عالية السرعة ذات التصميم الأوروبي، مما يضمن أقصى تعشيق للسن دون الاصطدام بالقاع.
س: كيف يؤثر طول الكابل المتكامل البالغ 7.0 أمتار على مقاومة الحلقة ومعايرة النظام بشكل عام؟
ج: يفرض الطول البالغ 7.0 أمتار مقاومة تيار مستمر محددة للمجس تبلغ 5.9 ± 0.9 أوم. يتم معايرة مستشعرات Proximitor في المصنع لمراعاة سعة النظام المحددة وحلقات المقاومة ضمن فئات طول معينة؛ يؤدي استبدال أطوال الكابلات دون إعادة معايرة إلى تغيير إزاحة الطور وعامل القياس للنظام.
س: ما هي احتياطات التركيب التي يجب اتخاذها فيما يتعلق بحدود عزم الدوران لمنع تشوه الهيكل؟
ج: يمكن أن يؤدي الربط الزائد عن الحد الأقصى المقدر بـ 7.3 نيوتن متر (65 بوصة·رطل) إلى ضغط حلقة الإحكام الداخلية من نوع فيتون أو التواء هيكل الفولاذ المقاوم للصدأ 304، مما يؤدي إلى فشل إحكام الضغط الداخلي أو تلف سن اللولب. استخدم دائماً مفتاح عزم دوران معاير يستهدف عتبة 5.1 نيوتن متر الموصى بها.
س: هل يمكن تبديل مجس NSv هذا مباشرة مع مجسات 3300 RAM الأقدم أو مجسات سلسلة 3000-190 في الميدان؟
ج: ميكانيكياً وكهربائياً، يتوافق مجس NSv تماماً مع إعدادات 3300 RAM السابقة. ومع ذلك، عند استبدال مجس 190 قديم، تحقق من القطر المستهدف ومسافة الفجوة، حيث توفر خصائص الرؤية الجانبية لمجس NSv منحنيات استجابة مكانية مختلفة.
س: ما التوجيه الذي يجب اتباعه عند تمرير الأسلاك الميدانية بين مستشعر Proximitor ومنصة المراقبة؟
ج: يوصى بشدة باستخدام كابل ثلاثي الموصلات مدرع (من 16 إلى 24 AWG) يتم تمريره بعيداً عن محركات التردد المتغير عالية الجهد (VFDs) أو قنوات الطاقة لمنع ضوضاء الحث الكهرومغناطيسي، مع الحفاظ على إجمالي أطوال التشغيل أقل من 305 أمتار للحد من فقدان الإشارة عالية التردد.
دليل مقارنة الطرازات والاختيار الفني
توصية الاختيار: بينما يتميز الطراز 330904-00-15-70-01-00 بكابل طوله 7.0 متر مع سن M8x1 وغلاف مدرع مناسب لتمرير الأسلاك إلى لوحات التحكم البعيدة، يختلف طراز المقارنة البديل 330904-08-15-10-12-00 في طول الكابل، ونوع الموصل، وخيارات اعتماد وكالات المناطق الخطرة. يجب على الفرق الهندسية تقييم المسافة المادية بين نقطة تركيب رأس المجس وحاوية Proximitor لاختيار خيار طول الكابل المتكامل الدقيق الذي يتجنب تخزين الفائض من الكابلات أو الحاجة إلى وصلات كابل تمديد وسيطة.
