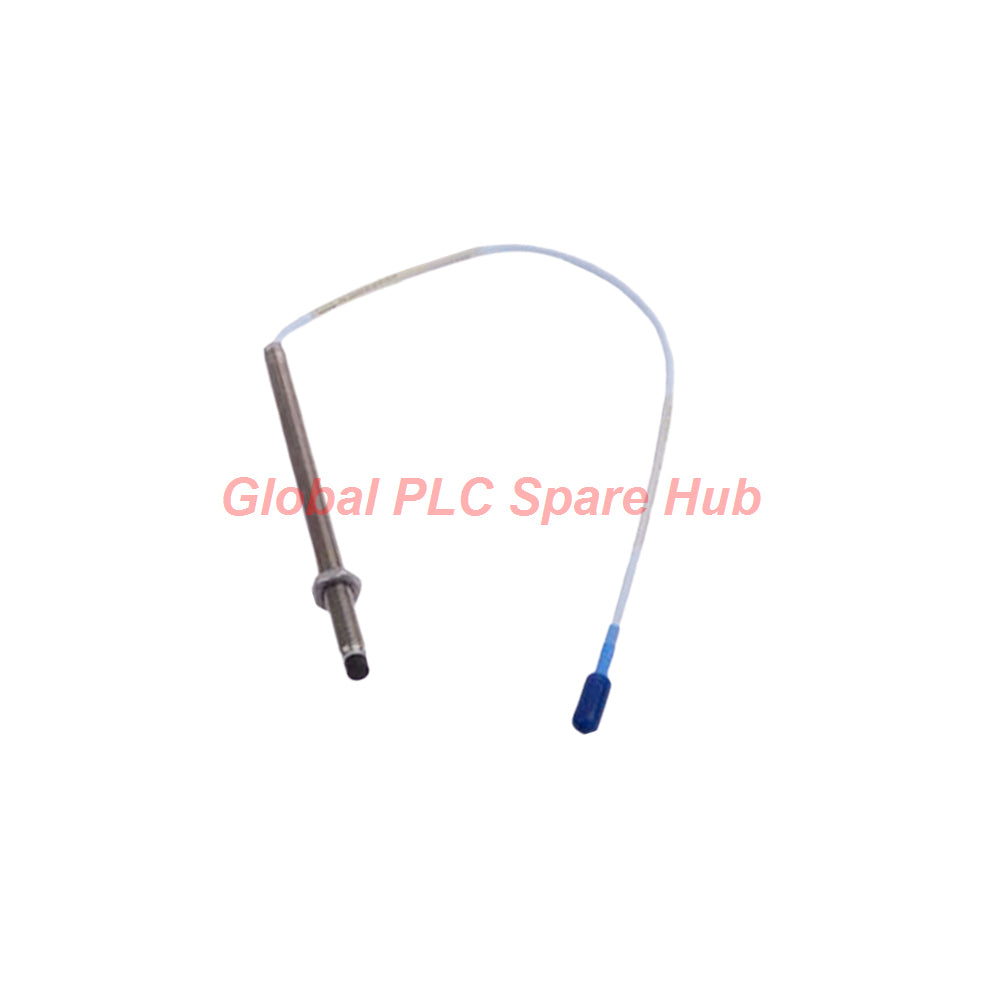

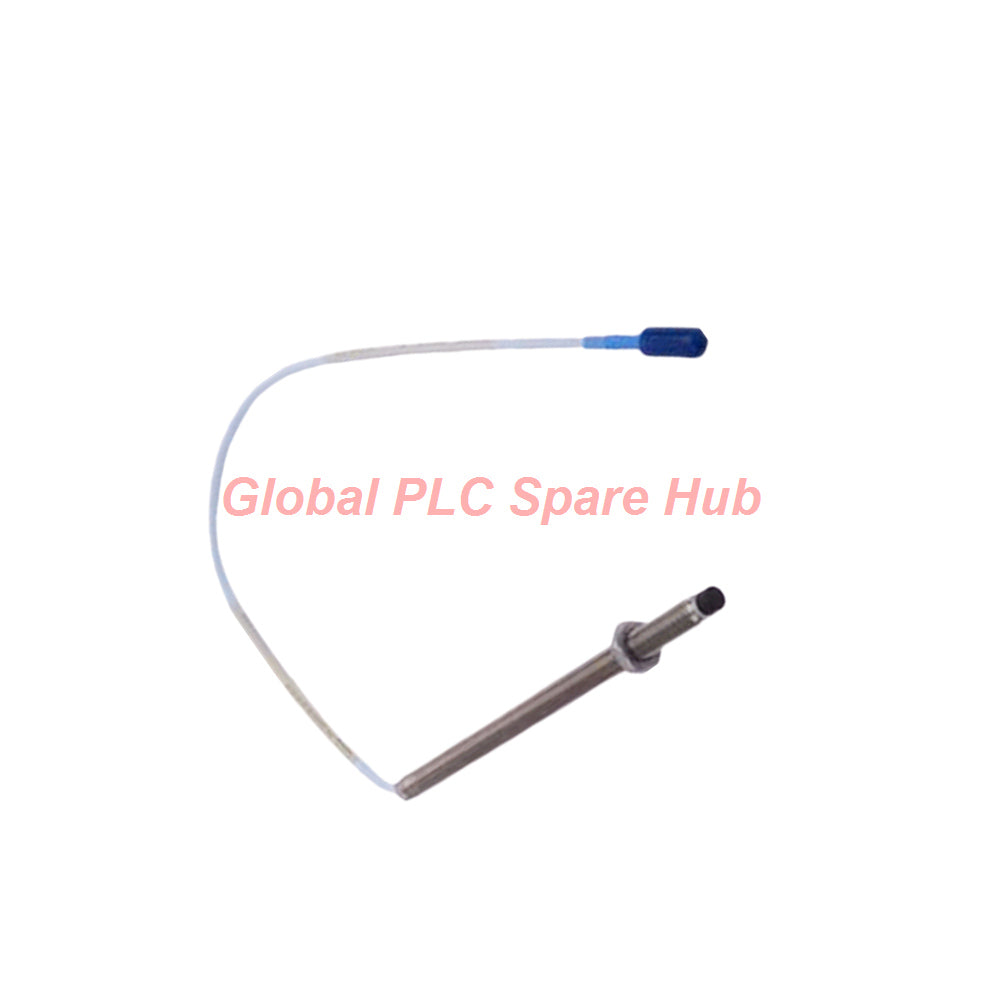

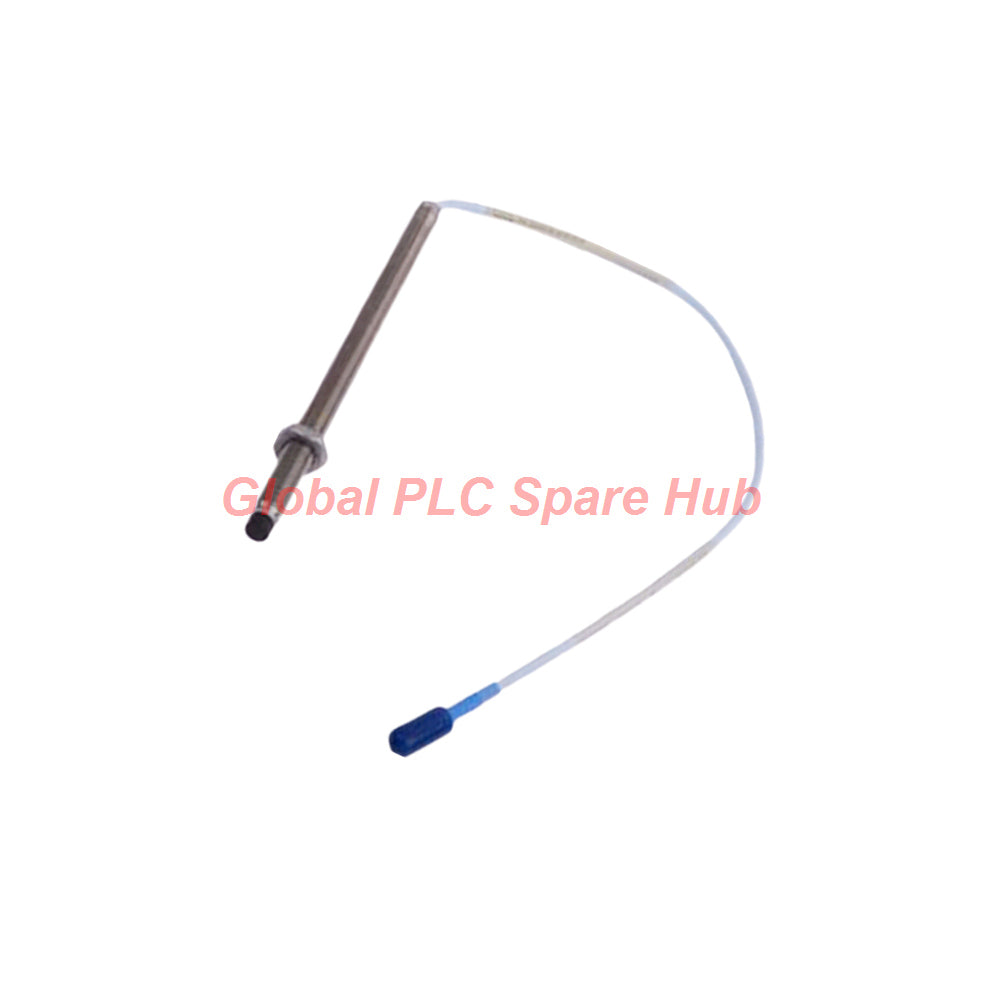

330903-00-05-70-11-05 مسبار Bently Nevada 3300 NSv مقاس 7 ملم
Manufacturer: Bently Nevada
Product No.: 330903-00-05-70-11-05
Condition： متوفر بالمخزون
Product Type: مجس التقارب
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
Bently Nevada 330903-00-05-70-11-05 | 3300 NSv مجس تقاربي
تم تصميم 330903-00-05-70-11-05 من Bently Nevada، وهو مجس تقاربي 3300 NSv، خصيصاً لمراقبة الآلات الدوارة. يقوم بقياس إزاحة العمود من خلال استشعار التيارات الدوامية غير المتصلة.
يجمع هذا التكوين بين سن تثبيت M8 × 1، وكابل مجس بطول 7.0 أمتار، وموصل ClickLoc محوري مصغر مع واقي للموصل. يدعم كابل FluidLoc الخاص به تركيبات الآلات التي تتطلب متطلبات عالية.
توفر عائلة 3300 NSv مقاومة كيميائية محسنة مقارنة بمجس 3300 RAM الأقدم. وهذا يجعله خياراً عملياً للعديد من بيئات ضواغط العمليات. يجب على المهندسين التأكد من التوافق الكيميائي مع وسائط العمليات الفعلية.
هوية المنتج والتكوين
| الشركة المصنعة | Bently Nevada |
| السلسلة | 3300 NSv مجسات تقاربية |
| رقم القطعة | 330903-00-05-70-11-05 |
| نوع المستشعر | مجس تقاربي للتيار الدوامي غير المتصل |
| الحالة | جديد وأصلي في عبوة المصنع |
| ضمان المصنع | 12 شهراً، يخضع لشروط الضمان المعمول بها |
| القياس الأساسي | اهتزاز العمود وإزاحته |
تفصيل التكوين | قراءة اللواحق
استخدم شجرة التكوين هذه لتحديد الخيارات الميكانيكية والكهربائية.
-
330903
- مجس تقاربي 3300 NSv
- سن تثبيت M8 × 1
- يتم توفير المجس بدون تدريع من الفولاذ المقاوم للصدأ
-
-00
- طول غير مسنن: 0 مم
-
-05
- الطول الكلي للغلاف: 50 مم
-
-70
- إجمالي طول كابل المجس: 7.0 أمتار (23.0 قدم)
-
-11
- موصل ClickLoc محوري مصغر
- واقي الموصل
- كابل مجس FluidLoc
-
-05
- خيار الموافقات المتعددة للوكالات
- تأكد من علامات الموافقة المعمول بها للوحدة المسلمة والتركيب.
البيانات الفنية | القياس والأداء الكهربائي
| عائلة المجس | Bently Nevada 3300 NSv |
| الموديل | 330903-00-05-70-11-05 |
| مبدأ القياس | استشعار التيار الدوامي |
| النطاق الخطي | 1.5 مم (60 ميل)، فجوة هدف تقريبية 0.25–1.75 مم |
| الفجوة الموصى بها | 1.0 مم (40 ميل) |
| عامل المقياس التزايدي | 7.87 فولت/مم (200 ميلي فولت/ميل)، مع تفاوت +12.5%/-20% بما في ذلك خطأ التبادلية |
| انحراف الخطية | أقل من ±0.06 مم (±2.3 ميل) من الخط المستقيم الأنسب |
| استجابة التردد | 0–10 كيلو هرتز، +0/-3 ديسيبل نموذجياً، مع تمديدات ميدانية تصل إلى 305 أمتار (1,000 قدم) |
| المقاومة المستمرة للمجس | 5.9 ± 0.9 أوم، من الموصل المركزي إلى الموصل الخارجي، لطول مجس 7.0 أمتار |
| مقاومة الموصل المركزي لكابل التمديد | 0.220 أوم/م (0.067 أوم/قدم) |
| مقاومة درع كابل التمديد | 0.066 أوم/م (0.020 أوم/قدم) |
| سعة كابل التمديد | 69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم)، نموذجية |
| أسلاك الميدان | 0.2–1.5 مم² (16–24 AWG)؛ مع الحلقات، 0.25–0.75 مم² (18–23 AWG) |
| أقصى مسافة لأسلاك الميدان | 305 أمتار (1,000 قدم) بين مستشعر Proximitor المتوافق والشاشة؛ قد تنخفض الاستجابة عالية التردد مع الأسلاك الطويلة |
| الحد الأدنى لقطر الهدف المسطح | 8.9 مم (0.35 بوصة) |
| القطر الموصى به للهدف المسطح | 13 مم (0.5 بوصة) كحد أدنى |
| مادة طرف المجس | كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المجس | فولاذ مقاوم للصدأ AISI 304 |
| كابل المجس | كابل محوري 75 أوم، عزل FEP |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| درجة حرارة التخزين | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| سن التثبيت | M8 × 1 |
| أقصى تعشيق للسن | 12 مم |
| عزم التثبيت الموصى به | شد يدوي لتركيب المجس |
| أقصى عزم لغلاف المجس | 0.56 نيوتن متر (5 بوصة·رطل) |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 بوصة)، مع أو بدون تدريع الفولاذ المقاوم للصدأ |
| ختم الضغط | تعمل حلقات Viton® على إحكام ضغط الاختلاف بين طرف المجس والغلاف. لا يتم اختبار المجس تحت الضغط قبل الشحن. |
ملاحظة القياس: يعمل المجس كجزء من سلسلة قياس معايرة. يؤثر مستشعر Proximitor، وكابل التمديد، والشاشة، ومادة الهدف، وفجوة التثبيت جميعها على القراءة النهائية.
التركيب والتشغيل
- تحقق من هندسة التثبيت. تأكد من سن M8 × 1، وطول الغلاف 50 مم، والخلوص المتاح.
- افحص الهدف. استخدم هدفاً موصلاً مناسباً. اتبع توصيات الحد الأدنى لقطر الهدف.
- اضبط الفجوة. أنشئ الفجوة الموصى بها 1.0 مم باستخدام مستشعر Proximitor المطابق وإجراء الإعداد المعتمد.
- احمِ الكابل. احترم الحد الأدنى لنصف قطر الانحناء البالغ 25.4 مم. تجنب الحواف الحادة، والأسطح الساخنة، والآلات المتحركة.
- ثبت الموصل. افحص تعشيق ClickLoc وحالة واقي الموصل.
- تحقق من حلقة القياس. تأكد من قطبية الإشارة، وفولتية الفجوة، والمعايرة، وتكوين قناة الشاشة.
لا تستخدم عزم دوران مفرط على غلاف المجس. اتبع تعليمات التركيب الخاصة بالشركة المصنعة للمجس والموصل المقابل.
إرشادات التوافق والاستبدال
يعتبر مجس 3300 NSv وكابل التمديد الخاص به قابلين للتبديل ميكانيكياً وكهربائياً مع مجس 3300 RAM السابق وكابل التمديد الخاص به، ضمن تكوين النظام المحدد من قبل الشركة المصنعة.
قبل استبدال مجس مثبت، تحقق من سلسلة القياس الكاملة. تأكد من طول المجس، وكابل التمديد، ونوع مستشعر Proximitor، وترتيب الموصل، وتكوين الشاشة، ومتطلبات المنطقة الخطرة.
يوفر تصميم NSv مقاومة كيميائية متزايدة مقارنة بعائلة 3300 RAM. ومع ذلك، لا يزال التعرض الكيميائي يتطلب مراجعة توافق المواد الخاصة بالتطبيق.
مقارنة الاختيار | تكوينات 330903 NSv
قارن التكوين المطلوب بالبديل التالي:
| نقطة الاختيار | المجس المطلوب | البديل |
| رقم القطعة | 330903-00-05-70-11-05 | 330903-00-03-70-01-00 |
| عائلة المجس | 3300 NSv | 3300 NSv |
| المجس الأساسي | M8 × 1، بدون تدريع | نفس التعيين الأساسي |
| خيار طول الكابل | 70: 7.0 أمتار | 70: 7.0 أمتار |
| خيار طول الغلاف | 05: 50 مم | 03: تحقق من الطول الدقيق للغلاف مقابل جدول الطلبات الخاص بالشركة المصنعة |
| خيار الموصل والكابل | 11: ClickLoc مع واقي موصل وكابل FluidLoc | 01: تحقق من بنية الموصل والكابل مقابل جدول الطلبات الخاص بالشركة المصنعة |
| خيار الموافقة | 05: موافقات متعددة | 00: تحقق من متطلبات الموافقة والعلامة الدقيقة قبل الاستخدام |
توصية فنية: يشترك رقما القطعة في تعيين المجس الأساسي 330903 وخيار الكابل 7.0 أمتار. تحدد لواحقهما تكوينات فيزيائية وتوصيلية مختلفة.
اختر الوحدة المطلوبة عندما يتطلب التثبيت الغلاف المحدد 50 مم، وتوصيلة ClickLoc المحمية، وكابل FluidLoc، وخيار الموافقات المتعددة. لا تفكر في البديل المرتبط إلا بعد التحقق من أبعاد غلافه، وبنية الكابل، والموصل، وحالة الموافقة مقابل المجس المثبت الأصلي.
المعدات والتطبيقات النموذجية
- ضواغط العمليات: مراقبة اهتزاز العمود والإزاحة في قطارات الضواغط.
- التوربينات البخارية والغازية: دعم مراقبة الاهتزاز الشعاعي وحماية الآلات.
- المضخات الطاردة المركزية: تتبع حركة العمود وتحديد التغيرات في سلوك الاهتزاز.
- المحركات الصناعية: مراقبة ديناميكيات العمود حيث يدعم تصميم الآلة القياس التقاربي.
- آلات العمليات: التطبيق في البيئات التي تجعل التعرض الكيميائي توافق مادة المجس أمراً مهماً.
تأكد من مادة الهدف، ودرجة حرارة التشغيل، وكيمياء العمليات، وهندسة الآلات قبل اختيار مجس لأصل معين.
رؤية Global PLC Spare HUB | تشخيصات الميدان
تبدأ تشخيصات المجس التقاربي بسلسلة القياس، وليس إنذار الشاشة وحدها. يجب على المهندسين التمييز بين مشاكل الهدف الميكانيكية وأعطال التوصيل الكهربائي.
- إشارة اهتزاز غير مستقرة: افحص الموصل، وتوجيه الكابل، وصلابة التثبيت، وحالة هدف العمود. تحقق من وجود تلف متقطع في الكابل.
- فولتية فجوة غير متوقعة: تحقق من خلوص المجس للهدف وتأكد من مستشعر Proximitor الصحيح. راجع التثبيت مقابل الفجوة المحددة.
- تشوه الإشارة عند الترددات العالية: راجع طول أسلاك الميدان واستجابة تردد النظام. يمكن أن تتسبب الأسلاك الطويلة في انخفاض الإشارة عالية التردد.
- تغير القراءات بعد الاستبدال: تأكد من مجموعة المجس وكابل التمديد. أعد التحقق من المعايرة، ومادة الهدف، وهندسة التثبيت.
- تعرض كيميائي محتمل: افحص كابل المجس والمكونات المعرضة. تأكد من أن مواد كيميائية العملية تناسب مواد المجس.
مثال عملي: تبلغ قناة ضاغط عن اتجاه اهتزاز جديد بعد استبدال المجس. قارن أولاً الفجوة المثبتة والمعايرة. ثم تحقق من كابل التمديد والموصل. يساعد هذا التسلسل في عزل التغييرات المتعلقة بالتركيب قبل أن يحقق المهندسون في سلوك الآلة.
تدعم هذه الفحوصات استكشاف الأخطاء وإصلاحها. وهي لا تحل محل إجراءات حماية الآلات في الموقع أو تعليمات التشخيص الخاصة بالشركة المصنعة.
الموافقات والاعتبارات البيئية
تحدد اللاحقة المطلوبة -05 خيار الموافقات المتعددة. تحقق من علامات الشهادة الفعلية والوثائق الموردة مع المجس قبل استخدامه في موقع مصنف.
نطاق التشغيل والتخزين المحدد للمجس هو -52 درجة مئوية إلى +177 درجة مئوية. تأكد من حدود درجة الحرارة لنظام القياس الكامل، بما في ذلك مستشعر Proximitor، وكابل التمديد، والموصلات، وملحقات التثبيت.
يستخدم المجس حلقة Viton® للختم ضد ضغط الاختلاف. لا تقوم الشركة المصنعة باختبار ضغط المجسات قبل الشحن. اطلب التحقق من ختم الضغط الخاص بالتطبيق عندما يتطلب التثبيت ذلك.
التعبئة والشحن والضمان
- حالة المنتج: جديد وأصلي في عبوة المصنع، كما هو محدد لهذه القائمة.
- محتويات التعبئة: مجموعة المجس في عبوة المصنع الواقية. تأكد من أي ملحقات أو وثائق إضافية مع الطلب.
- الضمان: 12 شهراً، تخضع لشروط الضمان المكتوبة للبائع.
- شركات الشحن: FedEx، وUPS، وDHL.
- تقدير الإرسال: 24–48 ساعة بعد تأكيد الطلب، رهناً بالمخزون ومعالجة الطلب.
- مساعدة الطلب: اتصل بـ Global PLC Spare HUB للتوفر، والتحقق من التكوين، وتفاصيل الشحن.
أسئلة مكررة
1. ماذا يعني خيار كابل FluidLoc للتركيب؟
إنه يحدد بنية الكابل المحددة لتكوين هذا المجس. تحقق من التوجيه، ونصف قطر الانحناء، والتعرض البيئي قبل التثبيت. لا تستبدل نوع كابل آخر دون التأكد من توافق النظام.
2. كيف يؤثر قطر الهدف على دقة القياس؟
يحدد المجس حداً أدنى لقطر الهدف المسطح يبلغ 8.9 مم ويوصي بـ 13 مم على الأقل. يمكن أن تغير أقطار العمود الأصغر عامل المقياس، خاصة في تطبيقات الوضع المحوري. راجع إرشادات هندسة الهدف الخاصة بالشركة المصنعة قبل التشغيل.
3. هل يمكن لهذا المجس العمل في بيئة ضاغط عدوانية كيميائياً؟
يوفر تصميم 3300 NSv مقاومة كيميائية أكبر من مجس 3300 RAM السابق. وهو لا يضمن التوافق مع كل مادة كيميائية. حدد وسائط العملية وظروف التعرض قبل الموافقة على التثبيت.
4. ما الذي يجب أن أتحقق منه عند طلب بديل لمجس 3300 NSv مثبت؟
سجل رقم القطعة الكامل وافحص طول الغلاف المثبت، والسن، وطول الكابل، والموصل، وعلامات الموافقة. تأكد من مطابقة مستشعر Proximitor وكابل التمديد قبل تقديم الطلب.
5. هل كابل مجس بطول 7.0 أمتار كافٍ لتركيب آلاتي؟
قم بقياس المسار الفعلي من المجس إلى نقطة التوصيل. قم بتضمين حلقات الخدمة وخلوص التوجيه. تأكد من الطول الكهربائي الإجمالي ومتطلبات نظام الشاشة قبل اختيار تكوين الكابل.
