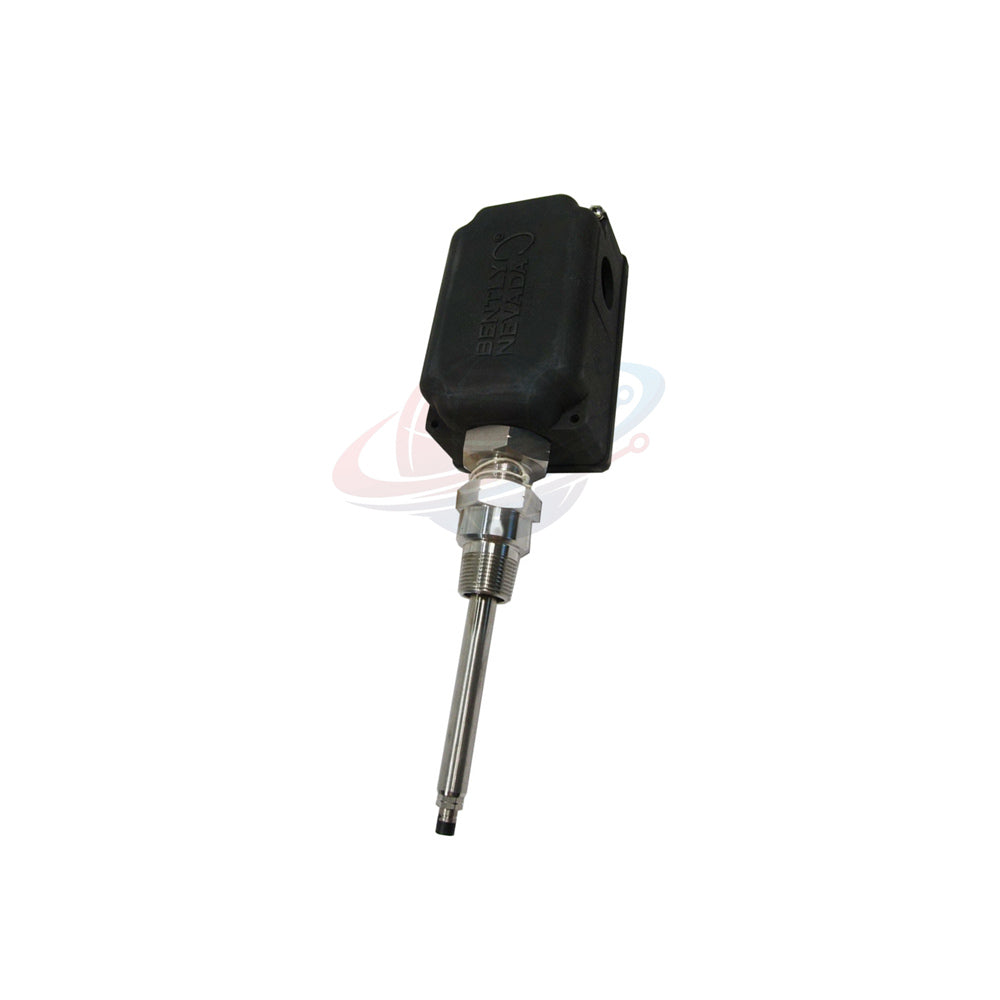

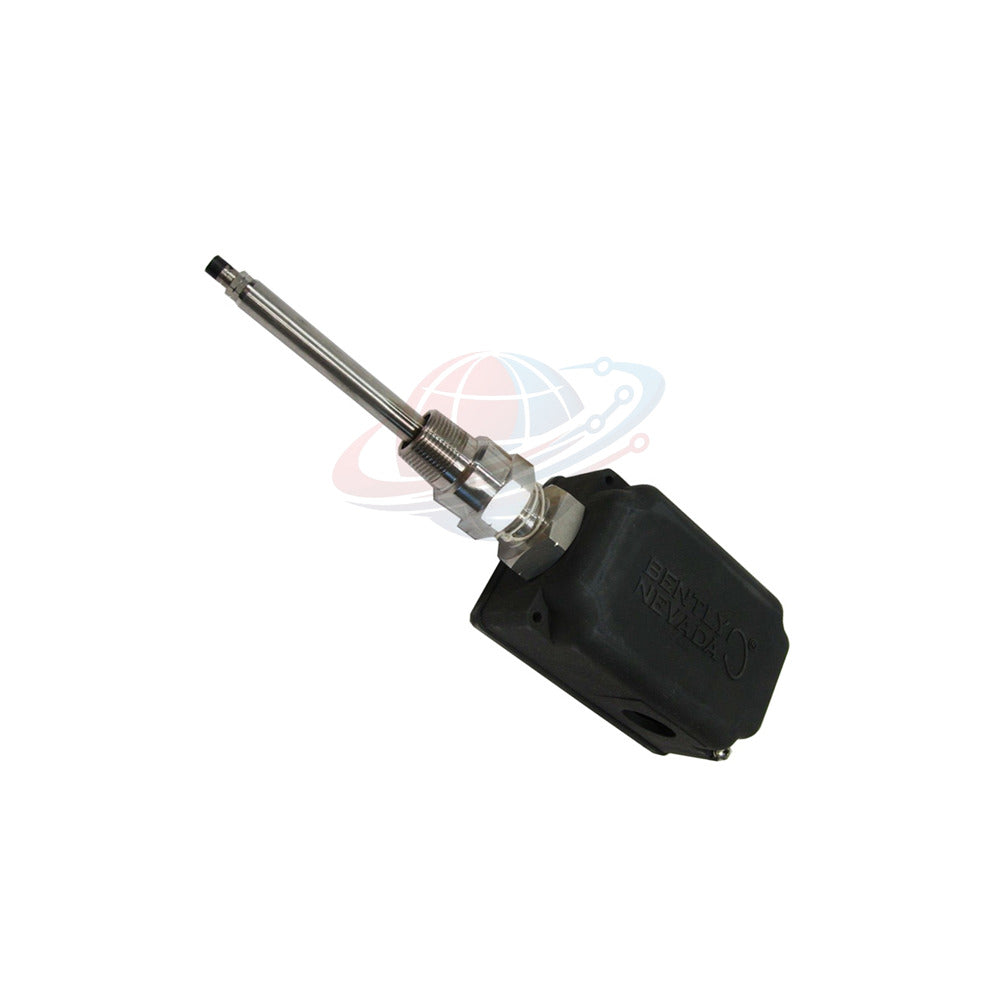

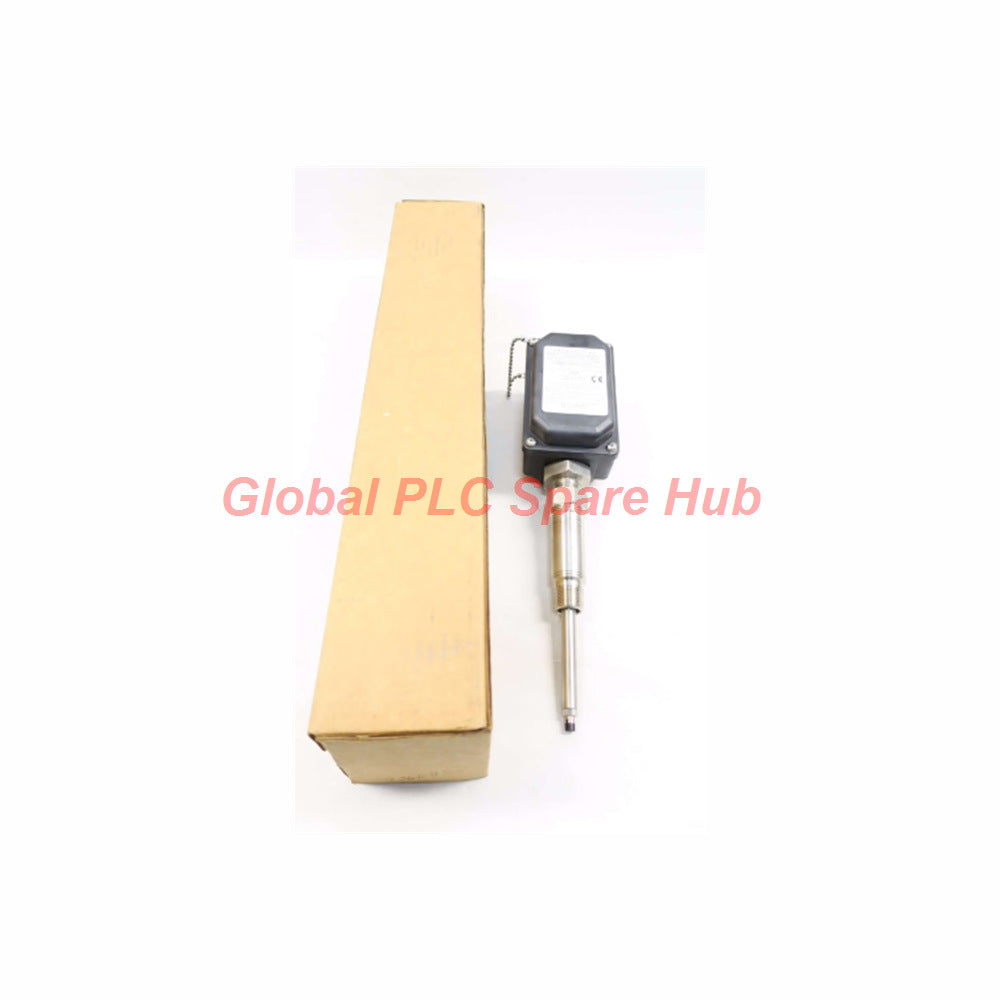

330881-28-06-155-03-02 Proximity Assembly Bently Nevada PROXPAC XL
Manufacturer: Bently Nevada
Product No.: 330881-28-06-155-03-02
Condition： متوفر بالمخزون
Product Type: محول القرب PROXPAC XL
Product Origin: USA
Payment: T/T, Western Union
Weight: 1440g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة
يعد 330881-28-06-155-03-02 مجموعة مبيت محول تقارب متكاملة ومتكاملة من سلسلة Bently Nevada PROXPAC XL. تم تصنيع هذه المجموعة المتينة في الولايات المتحدة الأمريكية، وتجمع بين مسبار تيار دوامي 3300 XL 8 مم، ومستشعر تقارب داخلي (Proximitor)، وعلبة مقاومة للعوامل الجوية بمعيار IP66 في وحدة واحدة قائمة بذاتها. مصممة للتركيب الميداني مباشرة على أغلفة الماكينات الدوارة، يبسط 330881-28-06-155-03-02 إعداد مراقبة الاهتزاز عن طريق إلغاء صناديق مبيت Proximitor الخارجية وكابلات التوصيل البيني الطويلة.
تفاصيل التكوين
-
330881: مجموعة محول تقارب PROXPAC XL
- -28 (مسبار وموافقات): مسبار 3300 XL 8 مم مع موافقات دولية متعددة للمناطق الخطرة
- -06 (خيار محول تباعد B): طول محول تباعد 60 مم
- -155 (خيار اختراق المسبار C): عمق اختراق المسبار 155 مم
- -03 (خيار التركيبات): فتحة تركيب قناة M20 واحدة، سدادات عمياء اثنتان
- -02 (خيار خيط التركيب): خيط تركيب عملية 3/4-14 NPT
المواصفات الفنية
| فئة المعامل | القيمة الهندسية / المواصفة |
|---|---|
| العلامة التجارية | Bently Nevada |
| سلسلة المنتج | PROXPAC XL Series |
| رقم الجزء الكامل | 330881-28-06-155-03-02 |
| المدى الخطي | 2.0 مم (80 ميل) يمتد من 0.25 مم إلى 2.3 مم (-1 Vdc إلى -17 Vdc) |
| إعداد الفجوة الموصى به | إعداد فجوة ميكانيكية 1.27 مم (50 ميل) |
| عامل القياس المتزايد (ISF) | 7.87 فولت/مم (200 ملي فولت/ميل) ±5% على المدى الخطي عند 0 درجة مئوية إلى +45 درجة مئوية |
| الانحراف عن الخط المستقيم (DSL) | أقل من ±0.025 مم (±1 ميل) |
| متطلبات طاقة الإدخال | -17.5 Vdc إلى -26 Vdc (حد أقصى 12 مللي أمبير)؛ -23 Vdc إلى -26 Vdc مع حواجز الأمان الجوهرية |
| استجابة التردد | 0 هرتز إلى 10 كيلو هرتز (+0، -3 ديسيبل مع ما يصل إلى 305 متر من الأسلاك الميدانية) |
| فئة حماية العلبة | IP66 تم التحقق منه بواسطة BASEEFA (تقرير T07/0709) |
| تصنيع المبيت | ليد متعدد الفينيلين المقوى بالألياف الزجاجية المقاوم للأشعة فوق البنفسجية مع ألياف موصلة |
| مواد طرف المسبار والجلبة | طرف كبريتيد البوليفينيل (PPS)؛ جلبة ومسامير من الفولاذ المقاوم للصدأ AISI 304/303 |
| مقاومة صدمات المبيت | معتمد من BASEEFA لتحمل صدمات بقوة 4 جول عند -39 درجة مئوية و115 درجة مئوية؛ معتمد من CSA لتحمل صدمات بقوة 7 جول |
| درجة حرارة تشغيل المسبار | -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| الوزن الإجمالي للنظام | 1.44 كجم (3.2 رطل) |
اختيار النموذج والمقارنة الفنية
| الميزة الفنية | 330881-28-06-155-03-02 | 330881-28-10-112-03-02 |
|---|---|---|
| محول التباعد (الخيار B) | طول محول التباعد 60 مم (-06) | طول محول التباعد 100 مم (-10) |
| اختراق المسبار (الخيار C) | عمق اختراق 155 مم (-155) | عمق اختراق 112 مم (-112) |
| وصلة العملية | خيط 3/4-14 NPT (-02) | خيط 3/4-14 NPT (-02) |
| تصنيف المنطقة الخطرة | موافقات متعددة (-28) | موافقات متعددة (-28) |
| تركيبات دخول القناة | تركيبة M20 واحدة، سدادات عمياء اثنتان (-03) | تركيبة M20 واحدة، سدادات عمياء اثنتان (-03) |
توصية التطبيق الهندسي: اختر 330881-28-06-155-03-02 عند التركيب على أغلفة الماكينات التي تتطلب وصولًا أعمق للمسبار بمقدار 155 مم جنبًا إلى جنب مع خلوص تباعد أقصر يبلغ 60 مم. يتناسب هذا التكوين مع أغلفة المحامل السميكة حيث يقع هدف العمود أبعد داخل إطار الماكينة. على العكس من ذلك، اختر 330881-28-10-112-03-02 عندما تتطلب خلوصات الخزانة الخارجية مبيت تباعد أطول بمقدار 100 مم مع وصول مسبار داخلي مخفض بمقدار 112 مم.
الآلات المستهدفة وقدرات التشخيص
- التوربينات البخارية والغازية: تقيس اهتزاز العمود الشعاعي، والموضع المحوري، وتوقيت Keyphasor مباشرة عند دعامات المحمل الرئيسية.
- ضاغطات الغاز الطاردة المركزية: توفر مراقبة إزاحة مستمرة بدون تلامس داخل بيئات ضباب الزيت والمواد الكيميائية القاسية.
- المحركات والمضخات الصناعية الكبيرة: تمكن حماية الماكينة المثبتة في الميدان دون الحاجة إلى صناديق وصلات Proximitor منفصلة.
- تكامل القياس عن بعد التشخيصي: يتصل برفوف مراقبة Bently Nevada 3500 لتوفير تتبع مدار ديناميكي في الوقت الفعلي، واكتشاف عدم الاتزان، وتحليل عدم محاذاة العمود.
شروط التعبئة والشحن والضمان
- حالة الوحدة: منتج مصنع جديد تمامًا وأصلي 100٪، صنع في الولايات المتحدة الأمريكية.
- ضمان الجودة: مدعوم بالكامل بضمان جودة لمدة 12 شهرًا من تاريخ التوريد.
- نافذة الإرسال: إنجاز سريع للطلب مع الإرسال في غضون 24 إلى 48 ساعة.
- شبكة البريد السريع العالمية: نقل دولي سريع عبر FedEx Priority أو UPS Worldwide أو DHL.
نظرة عامة من Global PLC Spare HUB
تحل سلسلة مبيت PROXPAC XL أحد أكثر تحديات التركيب شيوعًا على الآلات الدوارة الثقيلة: توجيه الأسلاك الميدانية. تتطلب محولات التقارب القياسية مسبارًا منفصلًا وكابل تمديد ومستشعر Proximitor مركب داخل لوحة وصلات بعيدة. على سطح توربين كبير، يؤدي تمرير كابلات التمديد المحورية الحساسة عبر القناة في كثير من الأحيان إلى ضوضاء الكابلات أو حلقات التأريض أو الموصلات التالفة أثناء صيانة التوقف.
يؤدي نشر 330881-28-06-155-03-02 إلى التخلص تمامًا من أعطال كابل التمديد. من خلال وضع مستشعر 3300 XL Proximitor مباشرة داخل المبيت الخارجي البلاستيكي الحراري IP66 على إطار الماكينة، فإنك تنتج إشارة جهد ديناميكية قوية ومنخفضة المعاوقة مباشرة عبر أسلاك ميدانية قياسية ثلاثية الموصلات حتى 305 أمتار. يضمن شد صامولة تثبيت المبيت إلى 29.5 نيوتن متر الموصى بها إحكام إغلاق يتحمل اهتزاز المصنع الشديد وظروف الغسيل.
الأسئلة الشائعة ودليل الشراء
كيف أحسب طول الاختراق المطلوب لهذه المجموعة بشكل صحيح؟
قم بقياس المسافة من السطح الخارجي لموصل التركيب 3/4-14 NPT إلى سطح الهدف العمودي. اطرح ارتفاع محول التباعد 60 مم (الخيار B) وخلوص الهدف الميكانيكي من إجمالي سمك الموصل لضمان وصول عمق اختراق المسبار البالغ 155 مم إلى الهدف ضمن مداه الخطي.
ما هي مواصفات عزم الدوران الموصى بها لإحكام صامولة مبيت التثبيت الخارجي؟
شد صامولة تثبيت المبيت إلى 29.5 نيوتن متر (260 رطل بوصة) وصامولة قفل جلبة المسبار إلى 39.3 نيوتن متر (350 رطل بوصة). يضمن تطبيق عزم الدوران المناسب مقاومة للعوامل الجوية بمعيار IP66 ويمنع الاهتزاز من فك خيوط التركيب أثناء دورات التشغيل.
ما هي شروط مصدر الطاقة الميداني المطلوبة لجهد الخرج الخطي الدقيق؟
وفر مدخل طاقة تيار مستمر نظيف بين -17.5 Vdc و -26 Vdc (أو -23 Vdc إلى -26 Vdc إذا تم تركيبه مع حواجز الأمان). يؤدي توفير جهد أكثر إيجابية من -23.5 Vdc عند استخدام الحواجز إلى ضغط المدى الخطي 2.0 مم وإدخال أخطاء في عامل القياس.
هل يمكن لهذه المجموعة تحمل الصدمات المادية الشديدة في المواقع الميدانية المكشوفة؟
نعم. تم اختبار مبيت PPS المقوى بالألياف الزجاجية المقاوم للأشعة فوق البنفسجية بواسطة BASEEFA لتحمل صدمات بقوة 4 جول عند درجات حرارة قصوى (-39 درجة مئوية إلى +115 درجة مئوية) ومعتمد من CSA لتحمل صدمات محيطية بقوة 7 جول، مما يحمي الإلكترونيات الداخلية من تلف الأدوات المتساقطة.
ما هي الخطوة التي يجب اتخاذها إذا تغيرت قراءة الفجوة الساكنة بعد التشغيل بدرجة حرارة عالية؟
افحص الحلقة المطاطية (O-ring) للجلبة المعالجة ومخمدات الاهتزاز الداخلية المصنوعة من السيليكون بحثًا عن التدهور الحراري. تحقق من أن درجات حرارة العملية عند طرف المسبار لم تتجاوز الحد الأقصى البالغ +177 درجة مئوية، مما قد يتسبب في ارتخاء الختم الداخلي ويتطلب إعادة معايرة إعداد الفجوة الميكانيكية البالغ 1.27 مم.
