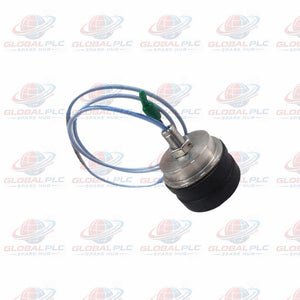

330876-02-50-01-05 مستشعر التقارب بنتي نيفادا 50 مم

نظرة عامة

يعد 330876-02-50-01-05 مسبارًا تقاربيًا بتيار إيدي 3300 XL 50 مم شديد التحمل، صممته شركة Bently Nevada خصيصًا لمراقبة التمدد التفاضلي (DE) لتوربينات البخار الكبيرة. تم تصنيعه بطرف من مادة البولي فينيلين سلفيد (PPS)، وجسم ملولب من الفولاذ المقاوم للصدأ AISI 304، وكابل FluidLoc ثلاثي المحاور عالي الحرارة، يتحمل هذا المستشعر درجات حرارة تشغيل مستمرة تصل إلى 200 درجة مئوية (392 درجة فهرنهايت) وارتفاعات حرارية قصيرة الأمد تصل إلى 250 درجة مئوية (482 درجة فهرنهايت).

تتضمن ميزات 330876-02-50-01-05 أختام بيئية مزدوجة أمامية/خلفية، ودرعًا مرنًا من الفولاذ المقاوم للصدأ، وموصلات ClickLoc عالية الحرارة مع أطواق قابلة للإزالة، وصواميل قفل M14x1.5 مثقوبة مسبقًا. يتصل الكابل المدمج بطول 5.0 متر مباشرة بمستشعر Proximitor 3300 XL 50 مم مطابق بطول 5 أمتار دون فقدان بسبب تمديد الكابلات.

تفاصيل التكوين: 330876-02-50-01-05

• النموذج الأساسي: 330876 — محول تقارب 3300 XL 50 مم
  • [-02] نوع غطاء المسبار: غطاء خروج مستقيم مع سنون مترية M14x1.5 (أقصى تعشيق للسنون 21 مم)
    • [-50] خيار الطول الكلي: 5.0 أمتار (16.4 قدم) طول نظام مدمج
  • [-01] خيار الدرع: كابل FluidLoc عالي الحرارة مع درع مرن من الفولاذ المقاوم للصدأ
    • [-05] خيار موافقة الوكالة: موافقات دولية متعددة للمناطق الخطرة (CSA، ATEX، IECEx)

المواصفات الفنية والحدود البيئية

مقارنة مواصفات النماذج المتعددة والإرشادات الهندسية

استراتيجية الاختيار الهندسي:

• متطلبات المساحة للتثبيت: يوفر الغلاف المستقيم المتري M14x1.5 (-02) تحديدًا دقيقًا لموضع الخيط المحوري عبر جدران غلاف الماكينة. إذا كانت الخلوص الشعاعي خلف هيكل التوربين ضيقًا، اختر نماذج الدعامة الجانبية مثل 330876-03-90-01-00 لتوجيه الكابلات بشكل عمودي على الهدف.
• مطابقة طول الكابل: يربط اللاحقة -50 (5.0 متر) مباشرة بمستشعر Proximitor بطول 5 أمتار بدون كابلات تمديد، مما يقلل من نقاط توصيل الإشارة. تأكد من أن رقم جزء مستشعر Proximitor يتطابق مع تصنيف طول كابل المسبار (مسبار 5 متر مع Proximitor 5 متر).

الآلات المستهدفة وبيئات التطبيقات الصناعية

• مولدات توربينات البخار الصناعية: قياس التمدد التفاضلي من الدوار إلى الساكن عبر أغلفة توربينات الضغط العالي (HP) والضغط المتوسط (IP).
• الآلات التوربينية في محطات الطاقة النووية: تتبع إزاحة العمود الخطي طويل المدى المعرض لدورات التمدد الحراري العالية وتغلغل البخار.
• توربينات الغاز الكبيرة: مراقبة نمو الغلاف الحراري وموضع الدفع المحوري في محطات الطاقة الخطرة.
• محركات تغذية الغلايات الصناعية: مراقبة موضع الدوار في بيئات المكثفات الرطبة عالية الحرارة.

ميزات التشخيص والفحص الكهربائي

• يمنع بناء كابل FluidLoc ثلاثي المحاور تكثف بخار الضغط العالي من التغلغل عبر خيوط الكابل الداخلية إلى صناديق الوصلات.
• تتميز موصلات ClickLoc المطلية بالذهب بأطواق قابلة للإزالة لتسهيل سحب الكابلات عبر أكواع الأنابيب الضيقة دون إتلاف الدبابيس.
• يسمح بالتحقق الميداني من سلامة الملف باستخدام مقياس متعدد رقمي؛ تبلغ المقاومة الطبيعية من المركز إلى المحور المشترك 7.6 ± 0.8 أوم بالضبط في درجة حرارة الغرفة.
• يوفر نطاقًا ديناميكيًا خطيًا ممتدًا (يصل إلى 50 مم) لتتبع النمو الميكانيكي الكبير دون تشبع المستشعر أو التفاف المقياس.

رؤية Global PLC Spare HUB

عند تركيب مسابير التمدد التفاضلي 50 مم مثل 330876-02-50-01-05، فإن المحاذاة الميكانيكية بالنسبة لحافة طوق الهدف أمر بالغ الأهمية. نظرًا لأن طرف 50 مم يبرز مجالًا كهرومغناطيسيًا واسعًا، فإن تركيب طرف المسبار في حدود 75 مم من الفولاذ الهيكلي المجاور أو أضلاع الماكينة يسبب توهينًا جانبيًا للمجال، مما يشوه منحنى المقياس الخطي لمستشعر 3300 XL Proximitor.

أثناء إصلاح توربينات البخار، أبلغ مهندسو الموقع عن قراءات إخراج غير خطية على محول 330876-02-50-01-05 مركب حديثًا. كشف فحصنا الفني أن جسم M14x1.5 تم لولبته عبر كتيفة فولاذية غير مقطوعة، مما أدى إلى جلوس رأس المستشعر الذي يبلغ قطره 1.99 بوصة قريبًا جدًا من إطار التثبيت. أدت إعادة تصنيع الجيب الخالي للحفاظ على خلوص شعاعي لا يقل عن 100 مم حول طرف PPS إلى التخلص من تحميل تيار إيدي الشارد، واستعادة دقة المقياس الخطي -200 مللي فولت/مم النظيفة عبر نطاق التمدد التفاضلي بأكمله.

اللوجستيات والمناولة وشروط الضمان

• حالة التوريد: يتم تسليمها جديدة تمامًا وأصلية 100٪ في عبوات Bently Nevada المصنع المختومة.
• ضمان المصنع: يغطيه ضمان استبدال كامل لمدة 12 شهرًا ساري المفعول من تاريخ الشحن.
• البريد السريع العالمي: شحن دولي سريع عبر خدمة الأولوية مع FedEx و UPS و DHL.
• تلبية الطلبات: يتم إرسال مخزون المصنع من المستودع في غضون 24 إلى 48 ساعة بعد تأكيد الطلب.

الأسئلة الشائعة حول الاختيار الهندسي

لماذا يلزم مطابقة كابل المسبار بطول 5.0 متر مباشرة مع مستشعر Proximitor بطول 5 أمتار؟

يشكل الطول الكهربائي الكلي لكابل المسبار جزءًا لا يتجزأ من دائرة خزان LC الرنانة داخل مستشعر Proximitor. يؤدي توصيل مسبار 5 أمتار بـ Proximitor 9 أمتار إلى تغيير حث الدائرة، مما يتسبب في أخطاء خطيرة في عامل المقياس.

ما هي ميزة تقنية كابل FluidLoc في تطبيقات توربينات البخار؟

يتميز كابل FluidLoc بحواجز عزل PFA داخلية تمنع البخار والرطوبة والزيوت الاصطناعية من الانتقال عبر الجزء الداخلي لغلاف الكابل إذا تم قطعه أو تعرضه للخطر أثناء الخدمة.

كيف يمكن لفني ميداني التحقق مما إذا كان ملف مسبار 330876 قد تعرض لتدهور حراري؟

قم بقياس مقاومة التيار المستمر بين الموصل المركزي والموصل المحوري الخارجي باستخدام مقياس متعدد معاير. المقاومة القياسية هي 7.6 ± 0.8 أوم؛ تشير القراءات التي تزيد عن 10 أوم أو الدوائر القصيرة إلى انهيار حراري داخل مجموعة طرف PPS.

هل يتطلب خيار سن M14x1.5 عزم تركيب محدد؟

نعم، لا تتجاوز 20 نيوتن متر (15 قدمًا رطل) من عزم التركيب على سن غلاف M14x1.5. قم دائمًا بتأمين صامولة القفل المثقوبة مسبقًا المضمنة بسلك أمان من الفولاذ المقاوم للصدأ لمنع الارتخاء تحت اهتزاز الماكينة الشديد.

هل يمكن إزالة طوق موصل ClickLoc أثناء سحب الكابل عبر الأنابيب الضيقة؟

نعم، يتضمن موصل ClickLoc طوقًا قابلاً للإزالة ينفصل لتقليل القطر الكلي للموصل، مما يسمح للكابل بالانزلاق بسلاسة عبر مسارات الأنابيب الضيقة دون التعثر في الجدران الداخلية.
