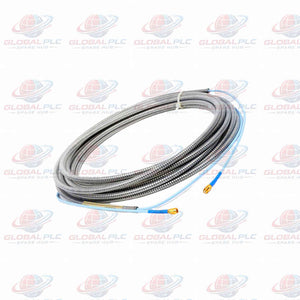

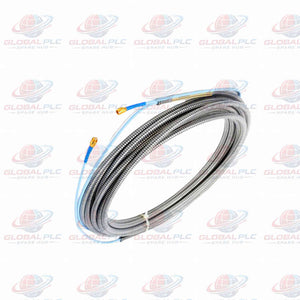

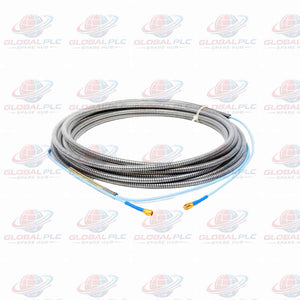

330730-080-11-00 كابل FluidLoc مصفح من Bently Nevada

ملخص تنفيذي

الكابل 330730-080-11-00 هو كابل تمديد مدرّع من نوع FluidLoc بطول 8.0 أمتار، مُحسّن لأنظمة محول القرب Bently Nevada 3300 XL 11mm Series. تم تصميم هذا التجميع خصيصًا لمراقبة الإزاحة واسعة النطاق، وهو يربط مجسات التيار الدوامي 11 ملم بوحدات معالجة إشارة Proximitor البعيدة مع الحفاظ على مطابقة دقيقة لمقاومة ثلاثية المحاور بقيمة 75 أوم.

يتميز كابل 330730 بغلاف درعي مدمج من الفولاذ المقاوم للصدأ AISI 302 مع غلاف خارجي من مادة FEP وختم داخلي من FluidLoc، مما يمنع تسرب السوائل عبر قلب السلك الداخلي مع حماية خطوط الإشارة من التآكل الميكانيكي، والاصطدامات الشديدة، وتسرب زيوت المصنع الخطرة.

الهيكل الأساسي وتقنية إحكام FluidLoc

كابل 3300 XL 11mm مصنوع باستخدام عزل Fluoroethylene Propylene (FEP) عالي العزل الكهربائي فوق تصميم موصل ثلاثي المحاور 75 أوم. تستخدم أطراف التوصيل موصلات محورية ClickLoc نحاسية مطلية بالذهب التي تُغلق بالنقر في مكانها، مما يزيل ارتخاء التوصيل الناتج عن اهتزاز الآلة.

تمنع البنية الداخلية لغلاف FluidLoc الحاصلة على براءة اختراع زيوت التشحيم وسوائل العمليات والغازات القابلة للاشتعال من التسرب خارج تجويف محمل المحور عبر الجزء الداخلي من الكابل. يضمن إضافة درع من الفولاذ المقاوم للصدأ المرن AISI 302 المغلف بغلاف خارجي من FEP مقاومة عالية للصدمات الميكانيكية دون التضحية بنصف قطر الانحناء الأدنى للتركيب البالغ 25.4 مم (1.0 بوصة).

المواصفات الفنية

تفكيك التكوين وشجرة الخيارات

يرتبط هيكل الطلب 330730-080-11-00 مباشرة بمواصفات المصنع المحددة:

• 330730 - الوحدة الأساسية لكابل تمديد 3300 XL 11mm
  • 080 [خيار طول الكابل]: طول إجمالي 8.0 أمتار (26.2 قدم)
  • 11 [خيار الموصل والكابل]: كابل FluidLoc مدرّع بغلاف FEP
  • 00 [خيار الموافقة من الوكالة]: غير معتمد قياسي / لا يلزم موافقة من الوكالة

مقارنة الاختيار وتوصيات الهندسة

مقارنة خيارات طول الكابل وحماية الموصل عند تكوين أنظمة القرب 3300 XL 11mm:

نصيحة هندسية: اختر 330730-080-11-00 عند توجيه الإشارات عبر ألواح توربينات كبيرة تتطلب وصول كابل بطول 8.0 أمتار لمطابقة نظام معاير بطول 9.0 أمتار. بالنسبة للمرفقات عالية الرطوبة أو عالية الرطوبة حيث تكون أغطية الموصلات المثبتة مسبقًا ضرورية، اختر 330730-040-12-00 للاستفادة من أغطية واقيات الموصل المدمجة وتشغيل أقصر بطول 4.0 أمتار.

المعدات المستهدفة والتطبيقات وقدرات التشخيص

يوفر تجميع كابل 330730-080-11-00 اقتران إشارة طويل المدى لمنشآت التوربينات الثقيلة.

الآلات المستهدفة وسيناريوهات التطبيق:

• إزاحة عمود الدفع لتوربينات البخار الكبيرة وتكوينات التمدد التفاضلي.
• أنظمة تتبع موضع محمل الدفع والتوجيه للمولدات المائية.
• أنظمة موضع عمود المروحة الصناعية الثقيلة حيث تفتقر المجسات 8 مم إلى نطاق خطي كافٍ.
• مراقبة موضع عمود مضخة تغذية الغلايات عالية الضغط في تجاويف الزيت المضغوطة.

قدرات التشخيص:

• نطاق الموضع المحوري الموسع: يدعم نطاق قياس خطي واسع يبلغ 4.0 مم (160 ميل) لتتبع النمو الحراري المحوري الكبير.
• منع فقد السوائل: حاجز FluidLoc الداخلي يمنع الزيت من التسرب عبر أسلاك الكابل الداخلية خارج غلاف الآلة.
• حماية من التداخل: درع الفولاذ المقاوم للصدأ AISI 302 وغلاف FEP يحميان الإشارات عالية التردد من الضوضاء الكهرومغناطيسية والضغط المادي.

رؤية Global PLC Spare HUB

ضع في اعتبارك هذه الممارسات الميدانية الهامة عند تركيب 330730-080-11-00 في حلقات المراقبة الصناعية:

1. شريط السيليكون مقابل واقيات الموصل في زيت التوربينات: على الرغم من أن شريط السيليكون ذاتي الالتصاق يُرفق مع كابلات التمديد لحماية التوصيلات، فلا تستخدم شريط السيليكون داخل تجاويف المحامل حيث سيتعرض باستمرار لزيت التوربينات. فالزيت يؤدي إلى تدهور شريط السيليكون بمرور الوقت. استخدم واقيات موصل صلبة مخصصة أو قم بتركيب صناديق التوصيل خارج تجويف الزيت لضمان الموثوقية على المدى الطويل.

2. معيار معايرة مادة الهدف: يتم شحن أنظمة 3300 XL 11mm معايرةً في المصنع لأهداف فولاذ AISI 4140 افتراضيًا. إذا كان عمود الهدف الخاص بك يستخدم معادن سبائك بديلة (مثل الفولاذ المقاوم للصدأ 304/316 أو Inconel)، فسيتغير عامل مقياس إخراج النظام عن المعيار 3.94 فولت/مم (100 مللي فولت/ميل). تحقق من معادن عمودك قبل التركيب لضمان معايرة النظام بشكل صحيح.

اللوجستيات والتعبئة وشروط الضمان

• حماية الجودة: مدعوم بضمان كامل لمدة 12 شهرًا ضد عيوب المواد.
• تنفيذ سريع للطلبات: تتم معالجة الطلبات وشحنها من مخزون المستودع في غضون 24 إلى 48 ساعة.
• التسليم العالمي السريع عبر البريد السريع: شحن دولي سريع عبر FedEx، UPS، أو DHL.
• تعبئة واقية: يتم شحنها ملفوفة بأغطية حماية بلاستيكية مثبتة على دبابيس موصل ClickLoc المطلية بالذهب.

دليل الاختيار والأسئلة التقنية الشائعة

دليل الاختيار: ما الذي يميز كابل نظام 3300 XL 11mm عن كابلات التمديد القياسية 8mm؟

يتم ضبط كابلات التمديد 11 ملم لتتناسب مع المحاثة الأعلى لرأس المسبار الأكبر 11 ملم، مما يوفر نطاق قياس خطي أوسع يبلغ 4.0 مم مقارنة بالنطاق 2.0 مم للمجسات القياسية 8 مم.

كيف تمنع ميزة كابل FluidLoc تسرب الزيت في خزانات المحامل عالية الضغط؟

تحتوي كابلات FluidLoc على ختم داخلي مستمر على طول الجزء الداخلي للكابل يمنع الزيت والسوائل من التسرب عبر الغلاف الخارجي أو خيوط التضفير، مما يوقف التسربات من الخروج من تجويف الآلة.

ما هي مواصفات الأسلاك الميدانية المطلوبة بين مستشعر Proximitor وحامل الشاشة؟

استخدم كابل ثلاثي محمي بثلاثة موصلات (0.2 إلى 1.5 ملم² / 16 إلى 24 AWG). حافظ على تشغيل الأسلاك الميدانية أقل من 305 أمتار (1000 قدم) لمنع توهين إشارة التردد العالي.

ما هو جهد الفجوة الميكانيكية الموصى به لتركيب مسبار 11 ملم؟

اضبط الفجوة الفيزيائية على 2.5 مم (100 ميل)، وهو ما يتوافق مع قراءة إخراج أساسية متوسطة المدى تبلغ حوالي -9 Vdc على مستشعر Proximitor 3300 XL.

هل يمكنني تعديل طول كابل تمديد 8.0 أمتار في الحقل إذا كان طويلاً جدًا لقناة الانزلاق الخاصة بي؟

لا. لا تقطع أو تعدل كابلات التمديد أبدًا. يجب أن يتطابق الطول الإجمالي للنظام (الكابل بالإضافة إلى سلك المسبار) بدقة مع معايرة مستشعر Proximitor (مثل 9.0 أمتار إجمالًا) للحفاظ على دقة عامل مقياس الإشارة.
