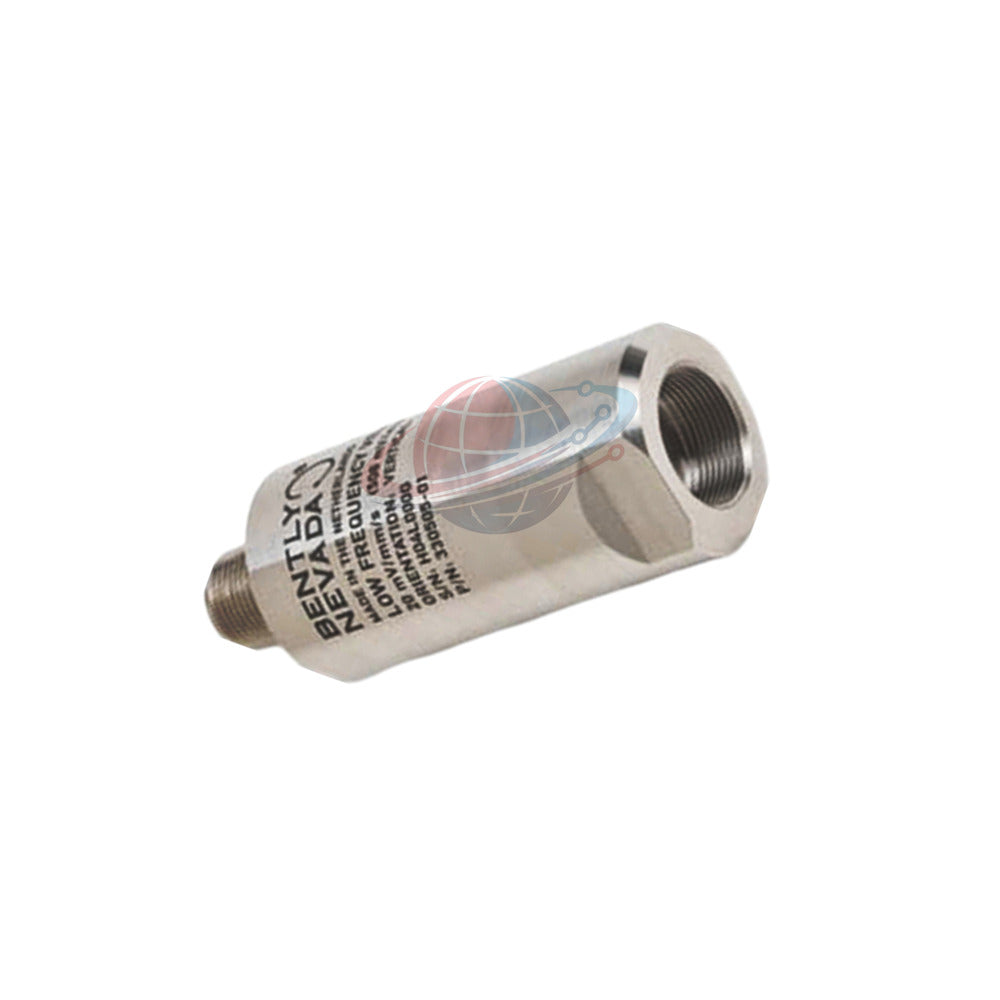

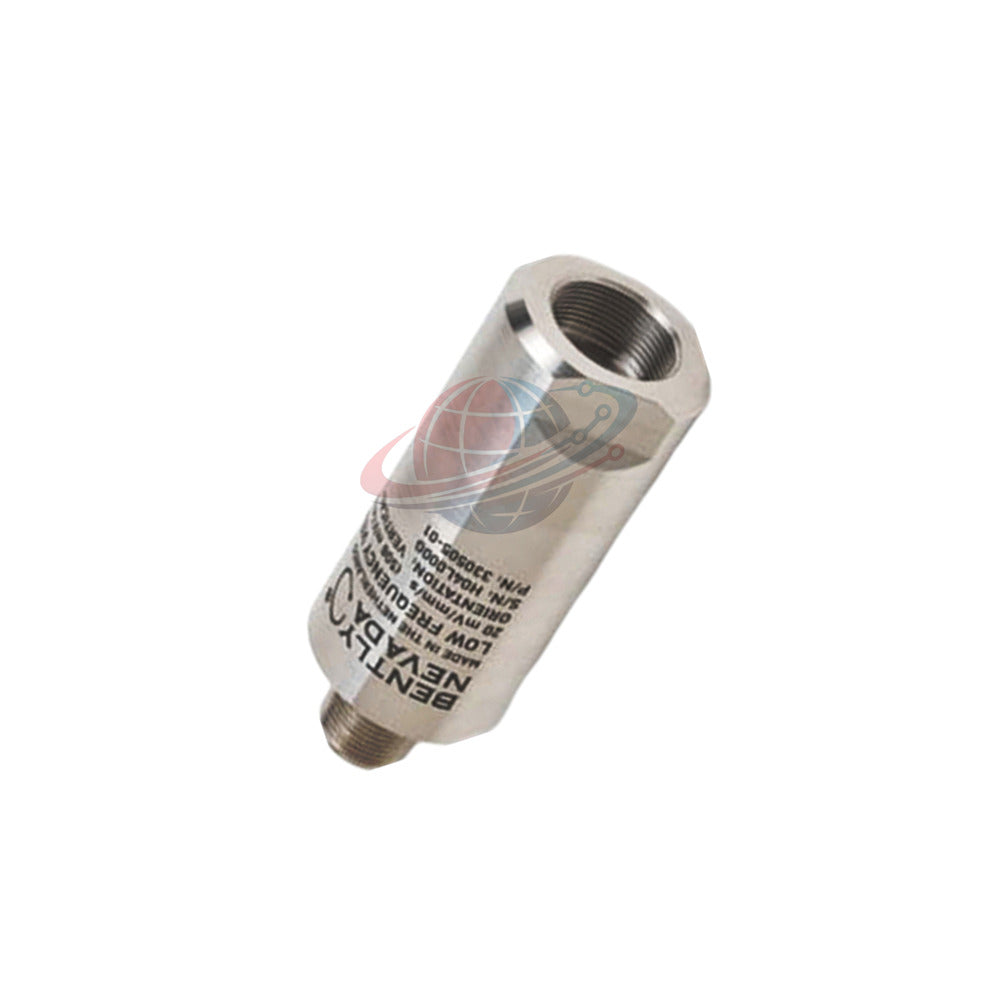

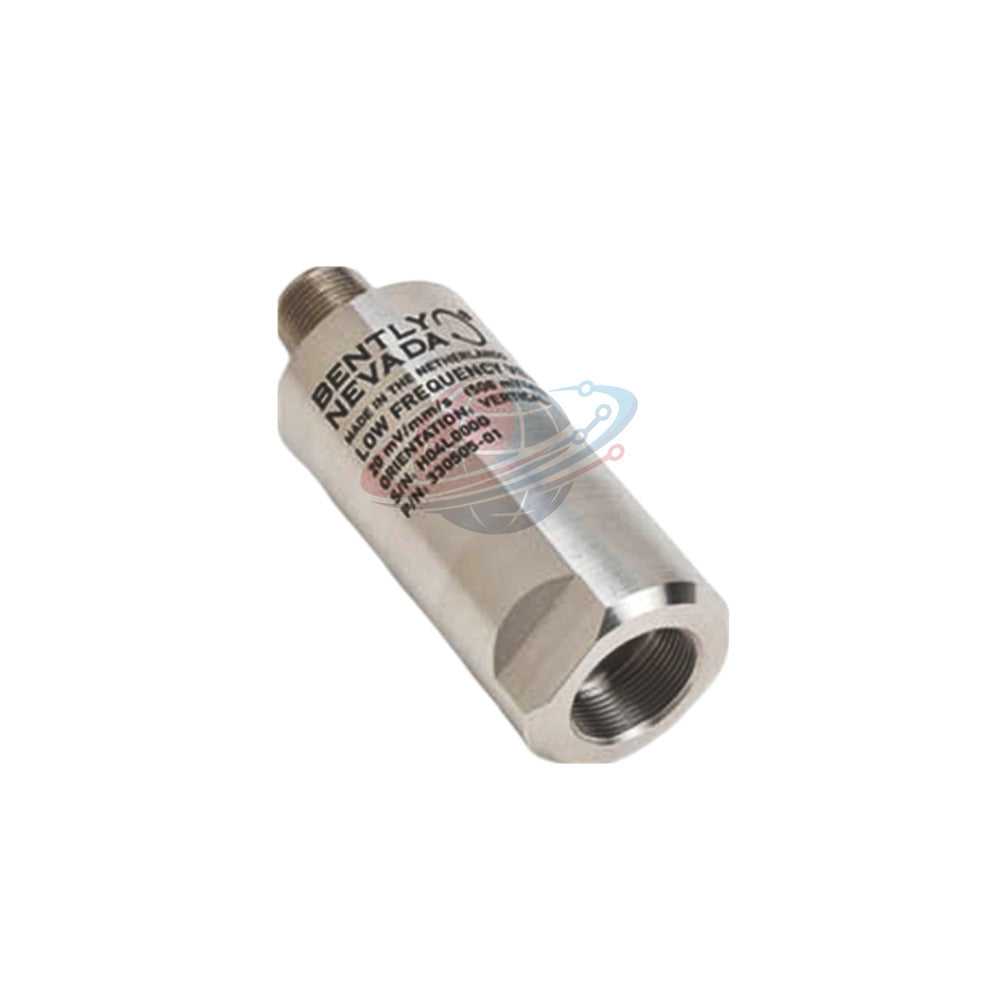

330505-02-02-03 محول تردد منخفض بنتلي نيفادا
Manufacturer: Bently Nevada
Product No.: 330505-02-02-03
Condition： متوفر بالمخزون
Product Type: وحدة استشعار السرعة
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يوفر مستشعر السرعة منخفض التردد 330505-02-02-03 Bently Nevada قياسات اهتزاز زلزالي عالية الدقة عبر الآلات الصناعية بطيئة الدوران.
تعتمد أنظمة مراقبة الحالة على محول قياس السرعة الكهروإجهادي هذا لالتقاط الاهتزاز الهيكلي منخفض التردد حتى 0.5 هرتز (30 دورة في الدقيقة).
يتم تضمين التجميع في غلاف من الفولاذ المقاوم للصدأ من سلسلة 300 محكم الغلق، ويقاوم الرطوبة الصناعية القاسية مع توفير خرج جهد مستقر.
يقوم المهندسون بدمج هذا المستشعر مع شاشات Bently Nevada 3500/46M لضمان مراقبة تشخيصية مستمرة عبر تشغيل كابلات طويلة المدى.
لاحقة رقم الجزء وتفصيل التكوين
توضح الشجرة الهرمية أدناه تكوين رمز الخيار المحدد لـ 330505-02-02-03 باستخدام مبادئ MECE:
-
330505 — مستشعر السرعة منخفض التردد Bently Nevada
- 02 — زاوية تركيب المحول: 90 درجة ± 5 درجات اتجاه عمودي/أفقي
- 02 — سن داخلي للتركيب: 3/8-24 UNF-2B مواصفات سن داخلي
- 03 — خيار محول التركيب: مسمار محول تركيب 1/4-28 UNF
جدول المواصفات الفنية
| فئة المواصفات | المعلمة الهندسية | القيمة الفنية / القياس |
|---|---|---|
| تحديد النظام | المُصنع | Bently Nevada |
| تسمية النموذج | 330505-02-02-03 | |
| الحالة والتعبئة والتغليف | جديد وأصلي في تعبئة المصنع | |
| الأداء الكهربائي والديناميكي | حساسية المقياس | 20 ملي فولت/مم/ث (508 ملي فولت/بوصة/ث) ±10% |
| نطاق استجابة التردد | 0.5 هرتز إلى 1000 هرتز (30 إلى 60,000 دورة في الدقيقة) ±3.0 ديسيبل | |
| نطاق قياس السرعة | 102 مم/ث (4 بوصة/ث) ذروة كحد أقصى | |
| جهد تحيز الخرج | -12 ±1 فولت تيار مستمر إزاحة خط الأساس | |
| أقصى مسافة تشغيل للإشارة | حتى 305 أمتار (1000 قدم) إلى 3500/46M بدون تدهور الإشارة | |
| البناء الميكانيكي | مادة غلاف المستشعر | تجميع من الفولاذ المقاوم للصدأ سلسلة 300 |
| نوع واجهة الموصل | وعاء 2 سن Mil-C-5015، من الفولاذ المقاوم للصدأ محكم الغلق | |
| وزن الوحدة وعزم التركيب | الوزن: < 375 جرام (13.2 أوقية) | أقصى عزم دوران: 46 كجم سم (40 بوصة-رطل) | |
| محاذاة القطبية الكهربائية | السن A موجب بالنسبة للسن B عندما تتحرك القاعدة باتجاه الأعلى | |
| التفاوتات البيئية | درجة حرارة التشغيل والتخزين | -40 درجة مئوية إلى +100 درجة مئوية (-40 درجة فهرنهايت إلى +212 درجة فهرنهايت) درجة حرارة سطح مستمرة |
| حد بقاء الصدمات | 981 متر/ثانية2 (100 جرام) عتبة تأثير الذروة | |
| الرطوبة النسبية والختم | 100% غير مغمورة (غلاف محكم الغلق) |
المعدات المستهدفة وسيناريوهات التطبيق
- توربينات فرانسيس وكابلان الكهرومائية: تقيس اهتزازات الهيكل منخفضة التردد على أعمدة الدوارات وبلاطات المحامل ذات السرعة البطيئة.
- مراوح أبراج التبريد والمبادلات الحرارية: تراقب صناديق التروس ذات السرعة المنخفضة وتجميعات محركات المروحة بحثًا عن عدم توازن الهيكل وترددات مرور الشفرات.
- ضواغط الغاز الترددية: تكتشف اهتزاز الإطار وارتخاء الأساسات التي تعمل دون عتبات استجابة مقياس التسارع القياسي.
قدرات التشخيص المتقدمة
يخرج 330505-02-02-03 إشارة جهد تيار متردد ديناميكية تعمل على تحيز -12 فولت تيار مستمر، تتناسب طرديًا مع سرعة اهتزاز الغلاف.
تقوم أنظمة حماية الآلات بمعالجة هذه الإشارة الخام لتوليد أطياف سرعة في الوقت الفعلي، واتجاهات RMS الكلية، وتكاملات إزاحة الذروة.
تحدد فرق الموثوقية عدم توازن العمود منخفض السرعة، والرنين الهيكلي، وإجهاد الأنابيب قبل أن يتسبب الإجهاد الميكانيكي في تلف غلاف المحامل.
رؤية وخبرة Global PLC Spare HUB الميدانية
خلال عملية صيانة وقائية في محطة توليد الطاقة الكهرومائية، فشلت مقاييس التسارع القياسية في توفير بيانات اهتزاز موثوقة على أعمدة التوربينات بطيئة الدوران (90 دورة في الدقيقة).
أخفى الضوضاء عالية التردد الأعطال الميكانيكية منخفضة التردد، مما أدى إلى فقدان مؤشرات الإنذار المبكر.
قدم فريقنا الهندسي محول السرعة منخفض التردد 330505-02-02-03.
حساسيته العالية حتى 0.5 هرتز أزالت اضطراب التدفق عالي التردد، مما أدى إلى إرسال إشارات سرعة نظيفة إلى رف المراقبة 3500.
حدد فريق صيانة المصنع بنجاح ارتخاء براغي الأساس الهيكلي، وتجنب انقطاعًا كبيرًا قسريًا خلال ذروة التوليد.
شروط التعبئة والتغليف والتسليم والضمان
يتم فحص كل وحدة 330505-02-02-03 وشحنها في عبوة مصنع أصلية مختومة للحفاظ على سلامة الختم المحكم.
يتم شحن الطلبات في غضون 24 إلى 48 ساعة عبر شركات الشحن السريع العالمية بما في ذلك FedEx و UPS و DHL.
تأتي جميع الوحدات مع تغطية ضمان المصنع الكاملة لمدة 12 شهرًا ضد عيوب التصنيع.
الأسئلة الشائعة (FAQ)
س1: كيف تختلف تقنية مقياس السرعة الكهروإجهادي عن مقاييس التسارع القياسية في مراقبة الآلات منخفضة السرعة؟
ج1: تقوم مقاييس السرعة الكهروإجهادية بدمج إشارات التسارع داخليًا لإنتاج السرعة مباشرةً، مما يوفر نسب إشارة إلى ضوضاء أعلى عند الترددات التي تقل عن 10 هرتز مقارنة بمقاييس التسارع القياسية.
س2: ما هي أهمية خيار زاوية التركيب 90 درجة المعين باللاحقة -02؟
ج2: تحدد اللاحقة -02 العنصر الحسي الداخلي خصيصًا للتركيب بزاوية 90 درجة ± 5 درجات بالنسبة لسطح الجهاز، مما يحافظ على المعايرة الداخلية الدقيقة.
س3: لماذا يجب على الفنيين الالتزام الصارم بمواصفات عزم التركيب القصوى البالغة 40 بوصة-رطل؟
ج3: يؤدي عزم الدوران الزائد إلى تشوه لوحة القاعدة المصنوعة من الفولاذ المقاوم للصدأ، مما يؤدي إلى إجهاد ميكانيكي يغير محاذاة الكريستال الداخلية ويشوه الحساسية منخفضة التردد.
س4: كيف يساعد جهد التحيز الناتج -12 فولت تيار مستمر في تشخيص الأسلاك الآلية؟
