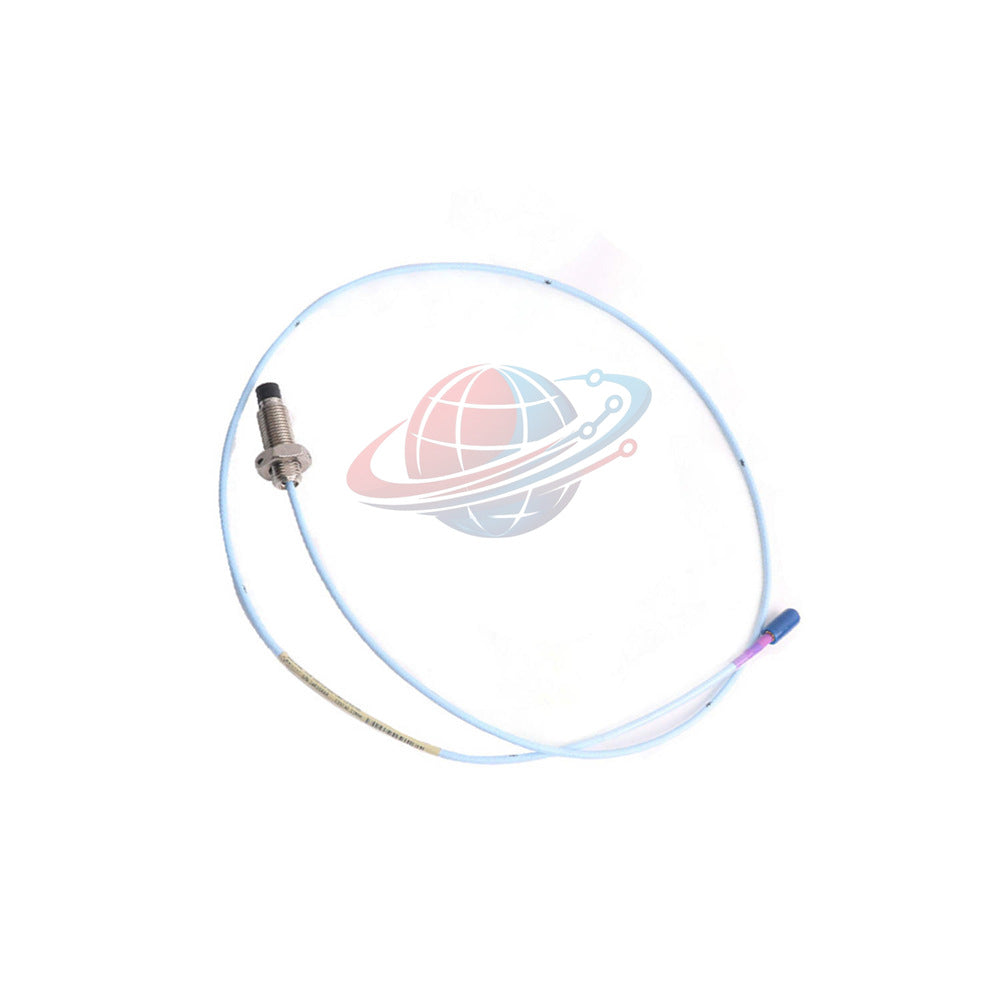

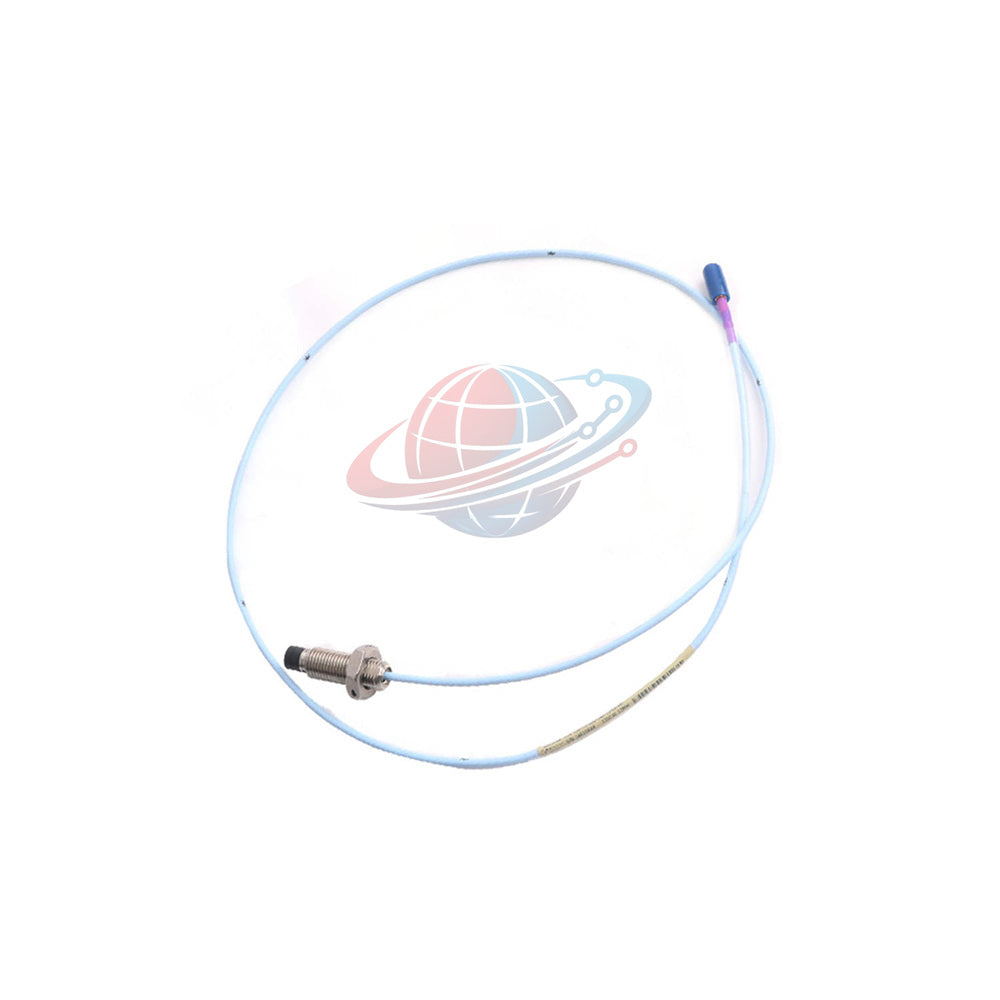

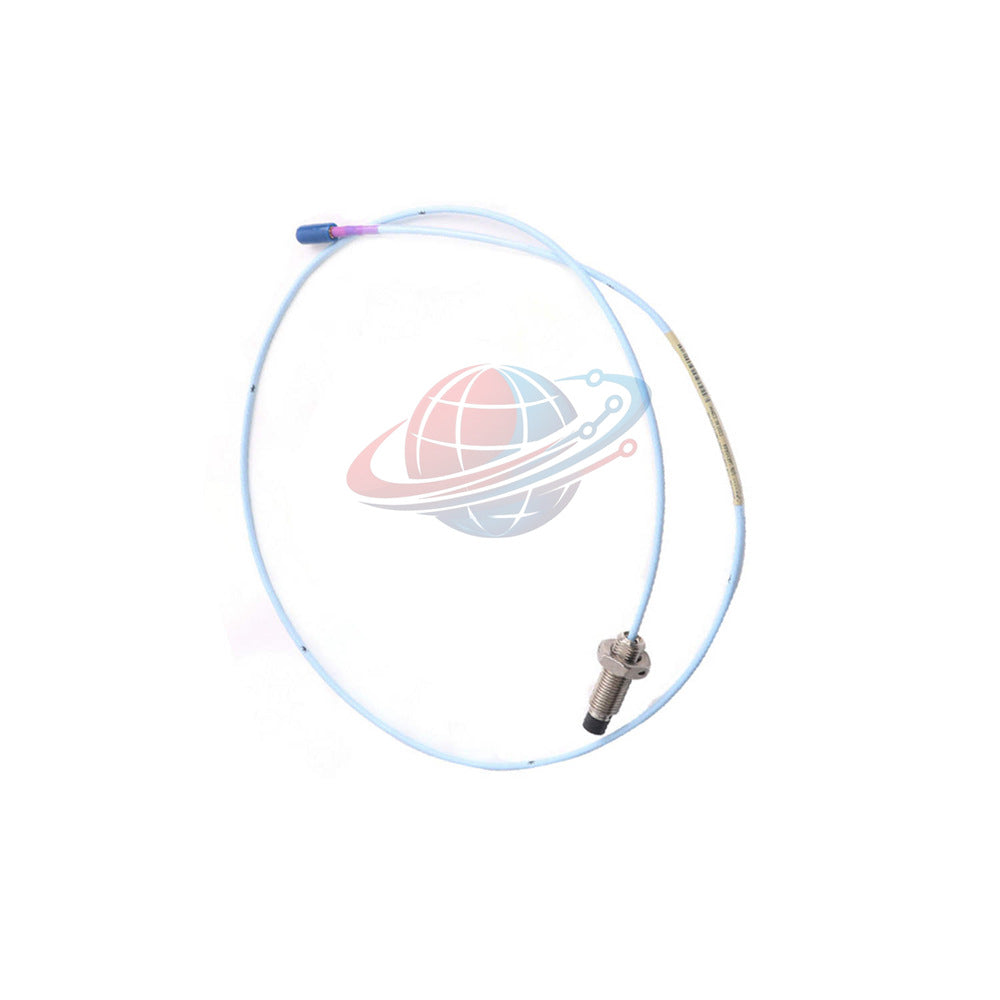

330303-006-50-90-00-00 مسبار درجة الحرارة العالية Bently Nevada | 3300 XL

نظرة عامة على المنتج

رؤية Global PLC Spare HUB: تم تصميم Bently Nevada 330303-006-50-90-00-00 لبيئات التشغيل الحرارية القاسية، وهو مسبار تقارب متخصص لدرجات الحرارة العالية من سلسلة 3300 XL Series الموثوقة. باستخدام هيكل غلاف أملس مع طرف مسبار سيراميك قوي وهيكل من الفولاذ المقاوم للصدأ AISI 316L، يتحمل هذا المحول حرارة العملية المستمرة حتى +350 درجة مئوية. صُمم وصُنع في الولايات المتحدة الأمريكية، ويوفر دقة إشارة استثنائية لتطبيقات المراقبة الحرجة حيث تتعرض المسابير القياسية للتدهور الحراري.

توزيع التكوين ومصفوفة رقم الجزء

المواصفات الفنية المتقدمة

• عامل المقياس التزايدي (ISF): 3.94 فولت/مم (100 مللي فولت/ميل) ±9.65% بما في ذلك خطأ التبديل على مدى خطي يبلغ 4.0 مم.
• المدى الخطي: 4.0 مم (160 ميل) نطاق تشغيل يبدأ من حوالي 0.6 مم مسافة الهدف.
• الانحراف عن الخط المستقيم الأفضل (DSL): أقل من ±78 ميكرومتر (±3.1 ميل) في الظروف المحيطة.
• أداء الانجراف الحراري: يظل ISF ضمن ±30% ويظل DSL ضمن ±0.51 مم (±20 ميل) عبر نطاق درجة حرارة المسبار من +22 درجة مئوية إلى +350 درجة مئوية.
• استجابة التردد: 0 إلى 6 كيلو هرتز (+0، -3 ديسيبل نموذجي) مع ما يصل إلى 305 أمتار من الأسلاك الميدانية.
• مقاومة التيار المستمر (R_PROBE): 8.11 أوم من الموصل المركزي إلى الموصل الخارجي للتكوين بطول 5.0 أمتار.
• معايير الهدف والعمود: تتطلب قطر هدف مسطح بحد أدنى 30.5 مم (1.2 بوصة) وقطر عمود بحد أدنى 152 مم (6.0 بوصة).
• درجة حرارة التشغيل: -34 درجة مئوية إلى +350 درجة مئوية (-30 درجة فهرنهايت إلى +662 درجة فهرنهايت).

المعدات المستهدفة والتطبيقات الصناعية

• تُستخدم في التوربينات البخارية ذات التشغيل الشاق، ونهايات عادم التوربينات الغازية، والضواغط الصناعية الشاقة ذات درجة الحرارة العالية.
• تُستخدم في وحدات التكسير التحفيزي للسوائل في تكرير البترول وتجميعات مضخات مياه تغذية الغلايات.
• مثالية لبيئات التصنيع الثقيلة التي تشهد أحمالًا حرارية إشعاعية وبيئية شديدة حيث تفشل المسابير ذات الأطراف البوليمرية القياسية.

قدرات تشخيص الآلات

• تتبع اهتزازات الراديال عالية التردد العابرة والإزاحة المحورية للعمود في ظروف التمدد الحراري الشديد.
• تحدد اختلال توازن الدوار في مراحله المبكرة، وظاهرة انحناء الدوار الحراري، وتآكل محمل المجلة قبل حدوث عطل ميكانيكي كارثي.
• توفر مخرجات جهد تحيز مستقرة لأنظمة حماية الآلات على الرغم من تدرجات درجة الحرارة الشديدة عبر غلاف الآلة.

شروط التنفيذ والضمان والشحن

• حماية الضمان: ضمان شامل لمدة 12 شهرًا للاستبدال أو الإصلاح يغطي جميع عيوب التصنيع.
• الجدول الزمني للإرسال: معالجة سريعة للطلبات مع إرسالها في غضون 24 إلى 48 ساعة.
• شركاء الشحن العالميون: توصيل دولي آمن ومتتبع باستخدام FedEx وUPS وDHL.

تحليل النماذج المقارنة وإرشادات الاختيار

نموذج المقارنة: 330303-006-20-90-01-00

التوصية الهندسية: بينما يتشابه النموذجان في طول الغلاف الكلي البالغ 0.6 بوصة وطول النظام الكلي البالغ 9.0 أمتار، يتميز النموذج 330303-006-20-90-01-00 بخيار كابل صلب أقصر بطول 2.0 متر مقترن بدرع واقي من الفولاذ المقاوم للصدأ (الرمز 01). اختر 330303-006-50-90-00-00 عندما يتطلب مسار التوجيه الخاص بك نطاقًا أطول لكابل صلب بطول 5.0 أمتار عبر مناطق الحرارة الشديدة، واختر النماذج المدرعة إذا كانت مخاطر التآكل الميكانيكي أو رش المواد الكيميائية تفوق أطوال التعرض الحراري المباشر.

الأسئلة المتداولة

لماذا يستخدم 330303-006-50-90-00-00 طرفًا من السيراميك بدلاً من كبريتيد البوليفينيل القياسي؟
تتمتع المواد السيراميكية بثبات حراري فائق وصلابة هيكلية في درجات الحرارة القصوى التي تصل إلى +350 درجة مئوية، مما يمنع تشوه الطرف أو انحراف المعايرة الذي من شأنه أن يدمر أطراف المسابير البلاستيكية القياسية في البيئات ذات الحرارة العالية.

كيف يؤثر طول الكابل الصلب البالغ 5.0 أمتار على سلامة الإشارة أثناء التشغيل؟
يحافظ الكابل الصلب المتخصص على مقاومة كهربائية مستقرة وسعة منخفضة عبر مناطق الانتقال الحراري الطويلة، مما يحافظ على استجابة التردد المسطحة حتى 6 كيلو هرتز دون توهين للإشارة.

ما هي الاحتياطات اللازمة عند توجيه الكابل الصلب غير المدرع؟
نظرًا لأن خيار الكابل الصلب يفتقر إلى درع خارجي من الفولاذ المقاوم للصدأ، يجب على الفنيين تثبيت الكابل باستخدام مشابك عالية الحرارة لمنع الإجهاد الميكانيكي، ونصف قطر الانحناء الحاد، واحتكاك الاهتزاز بهياكل الآلة المجاورة.

كيف يمكن لمهندسي الميدان التحقق من الأداء الصحيح للمسبار أثناء التشغيل الساخن؟
يجب على المهندسين قياس فجوة الجهد المستمر مباشرة عند أطراف حامل الشاشة باستخدام مقياس متعدد رقمي عالي المقاومة للتأكد من أن جهد الفجوة الثابت يستقر بالقرب من مركز التشغيل الموصى به -9 Vdc.

ما هي العوامل التي تحدد اختيار كابل صلب بطول 5.0 أمتار بدلاً من كابل صلب بطول 2.0 متر؟
يعتمد الاختيار بالكامل على المسافة من نقطة اختراق الآلة ذات درجة الحرارة العالية إلى موقع صندوق توصيل آمن وأكثر برودة حيث يمكن الانتقال بأمان إلى كابلات التمديد القياسية.
