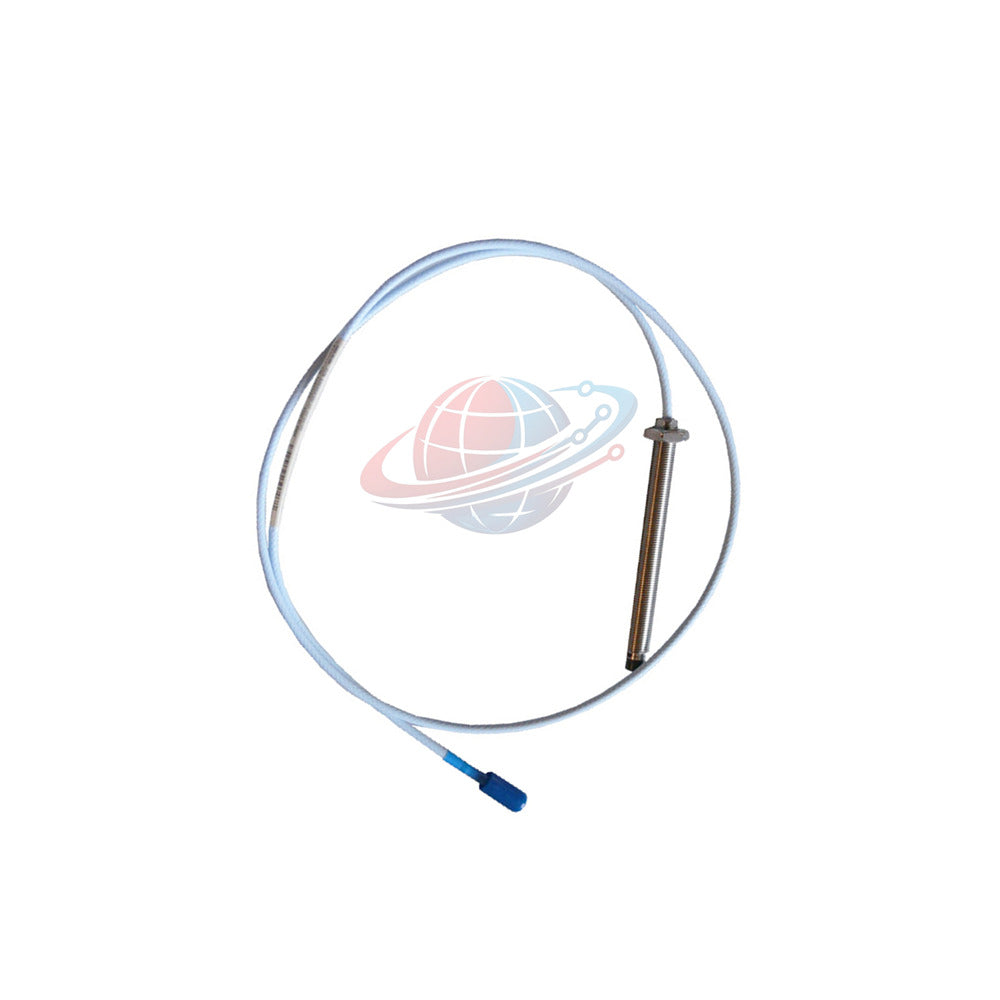

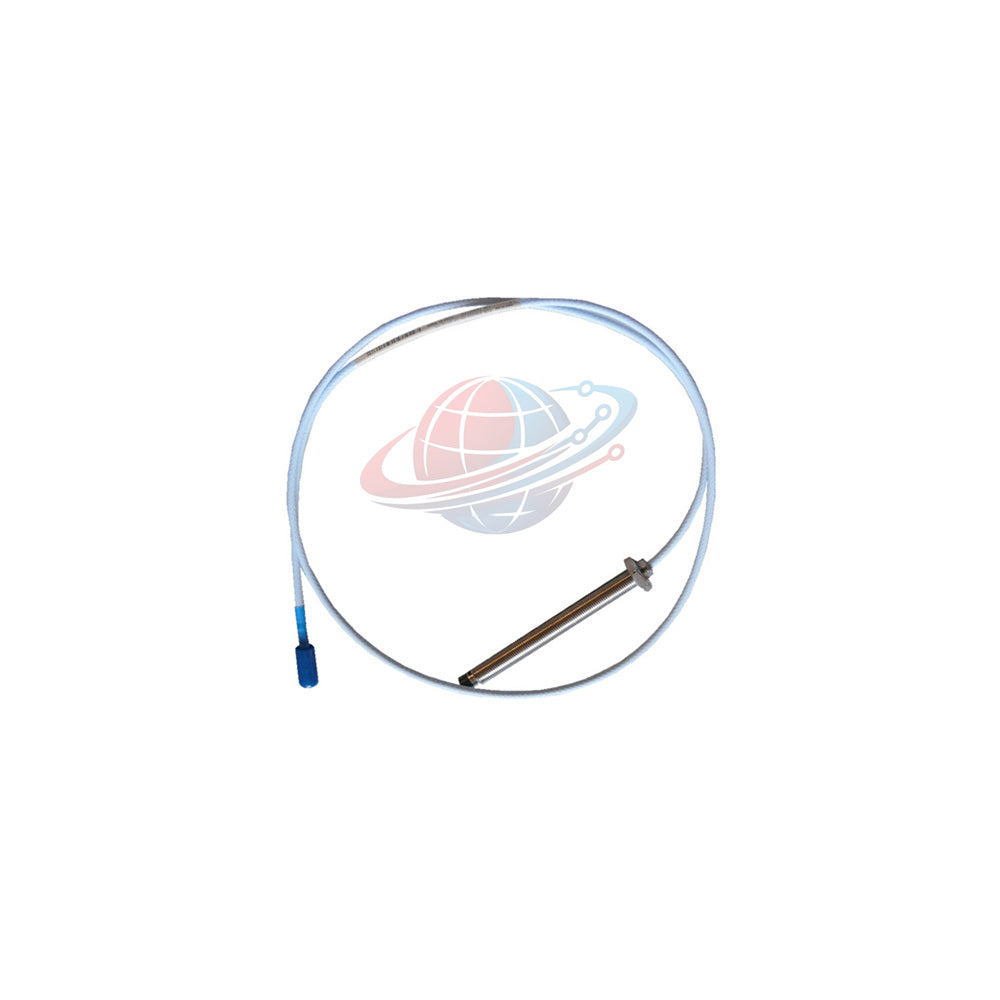

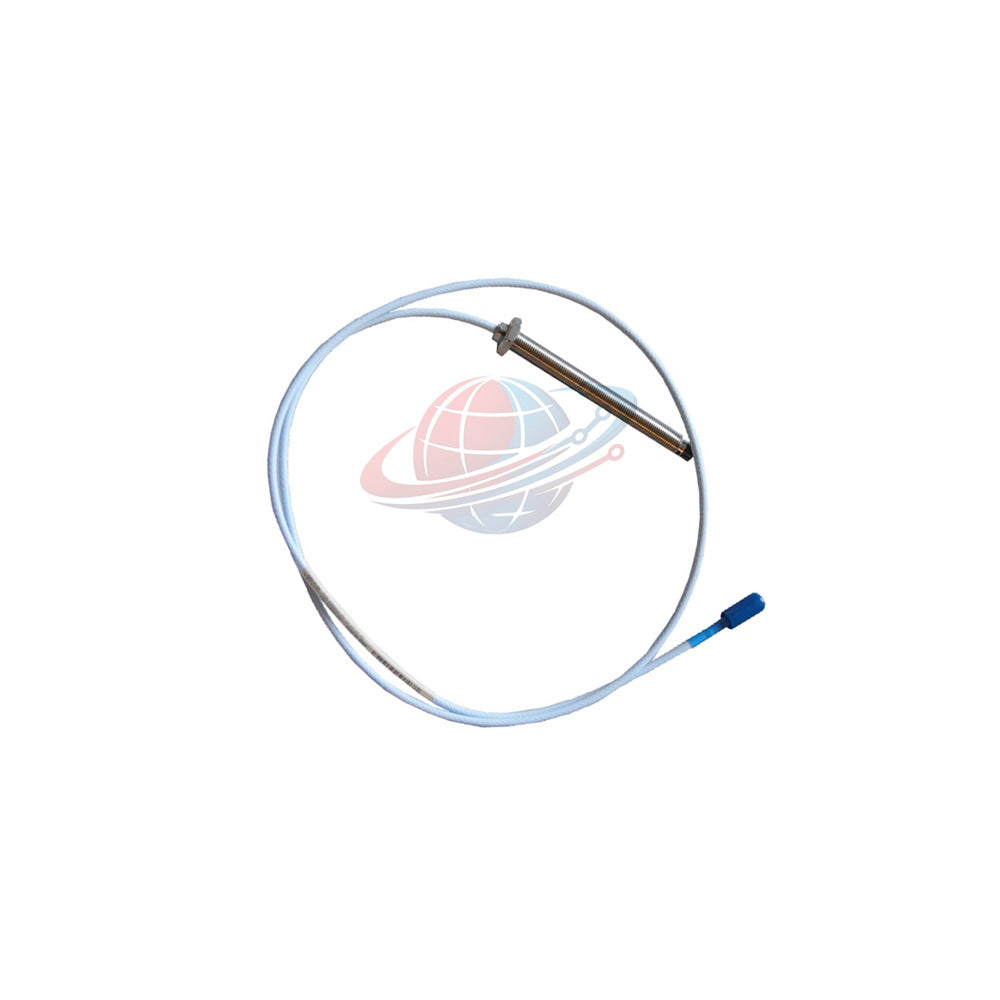

330103-07-18-10-02-00 Bently Nevada Probe 3300 XL

330103-07-18-10-02-00 مسبار بنتلي نيفادا 3300 XL

Manufacturer: Bently Nevada
Product No.: 330103-07-18-10-02-00
Condition： متوفر بالمخزون
Product Type: مجس 3300 XL
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يقيس Bently Nevada 330103-07-18-10-02-00 اهتزاز العمود الديناميكي والموضع المحوري.

ينتمي هذا المستشعر إلى عائلة مجسات التقارب 3300 XL 8 مم ذات المعيار الصناعي.

ينشر المهندسون هذا المسبار في أغلفة الآلات العميقة التي تتطلب أطوالًا ممتدة غير مسننة.

يوفر تكوين خيط M10x1 تثبيتًا ميكانيكيًا آمنًا داخل الآلات التوربينية الثقيلة.

يقاوم طرف البوليفينيلين كبريتيد المواد الكيميائية الصناعية القاسية ورطوبة المعالجة.

تفصيل التكوين

رقم القطعة: 330103-07-18-10-02-00
- خيار النموذج الأساسي (330103): مسبار 3300 XL 8 مم بخيوط جسم M10x1، غير مدرع.
- خيار الطول غير المسنن (-07): طول جلبة غير مسننة 70 مم.
- خيار طول الغلاف الإجمالي (-18): طول غلاف مسبار ممتد 180 مم.
- خيار طول الكابل الكلي (-10): كابل محوري قياسي بطول 1.0 متر (3.3 قدم).
- خيار نوع الموصل (-02): موصل ClickLoc محوري مصغر مع كابل قياسي.
- خيار موافقة الوكالة (-00): إعداد موافقة غير تابع للوكالة القياسية للمناطق غير الخطرة.

المواصفات الفنية

المعلمة الفنية	المواصفات الهندسية
العلامة التجارية والموديل	Bently Nevada \| 330103-07-18-10-02-00 (سلسلة 3300 XL)
نطاق القياس الخطي	2.0 مم (80 ميل) يمتد من -1 Vdc إلى -17 Vdc خرج
جهد الفجوة الموصى به	إعداد -9 Vdc [حوالي 1.27 مم (50 ميل)]
المقاومة الاسمية للتيار المستمر	7.59 ± 0.50 أوم بين الموصل المركزي والخارجي
الأبعاد الميكانيكية	خيط M10x1؛ 70 مم غير مسنن؛ طول الغلاف 180 مم؛ تعشيق الخيط 15 مم
مواصفات عزم دوران الغلاف	11.2 نيوتن متر (100 رطل بوصة) موصى به؛ 33.9 نيوتن متر (300 رطل بوصة) الحد الأقصى
درجة حرارة التشغيل	من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) نطاق التشغيل
مقاومة بيئية	أقل من 3% تغيير في ASF عند رطوبة نسبية 93% (IEC 68-2-3)
نظام ختم الضغط	نظام ختم طرفي Viton O-ring للضغط التفاضلي
حد الكابلات الميدانية	ما يصل إلى 305 متر (1,000 قدم) إلى مستشعر Proximitor باستخدام كابل ثلاثي

الآلات المستهدفة وقدرات التشخيص

الضواغط الطاردة المركزية: تتعقب موضع العمود المحوري في تجاويف محامل عميقة.
التوربينات البخارية والغازية: تقيس اهتزاز العمود الشعاعي ومسار مدار العمود أثناء بدء التشغيل الديناميكي.
المضخات الصناعية الكبيرة: تكتشف ظروف إمالة المحمل المحوري واختلال توازن الدوار المبكرة.
أنظمة التشخيص: ترسل إشارات اهتزاز عالية التردد نظيفة إلى شاشات حماية الآلات.

دليل الاختيار والمقارنة الفنية

اختر 330103-07-18-10-02-00 عندما تتطلب أغلفة الآلات خلوصًا غير مسنن بطول 70 مم وطول غلاف 180 مم.

إذا كان نظامك يتطلب حماية مدرعة وموافقات للمناطق الخطرة، فاختر 330103-00-08-10-12-05.

يتميز الموديل 330103-00-08-10-12-05 بغلاف مسنن بالكامل بطول 80 مم مع كابل مدرع وموافقات متعددة.

يوفر كلا المسبارين نطاقًا خطيًا متطابقًا يبلغ 2.0 مم ومقاومة اسمية تبلغ 7.59 أوم.

قم بقياس عمق الغلاف بدقة لمنع أخطاء بروز طرف المسبار قبل الطلب.

رؤى وخبرات Global PLC Spare HUB الميدانية

خلال إصلاح توربينات الغاز، واجه الفنيون صعوبة في الثقوب العميقة في جدران الغلاف السميكة.

تسببت المجسات القصيرة القياسية في نقاط ضغط شديدة للكابلات مقابل صناديق الوصلات الخارجية.

أدى تركيب المسبار 330103-07-18-10-02-00 بطول غلافه 180 مم إلى حل مشكلة الوصول.

مر الجزء غير المسنن بطول 70 مم بسلاسة عبر فتحات الخلوص الخارجية للغلاف دون تشابك الخيوط.

نوصي بالتحقق من عزم دوران الموصل المحوري لتجنب فقدان الإشارة المتقطع أثناء التشغيل المستمر.

شروط الضمان والتسليم السريع

تتضمن كل وحدة ضمان مصنع شامل لمدة 12 شهرًا.
يقوم مستودعنا بإرسال الطلبات في غضون 24 إلى 48 ساعة.
نقوم بالتسليم في جميع أنحاء العالم باستخدام شركات الشحن السريع FedEx و UPS و DHL.
تشحن العناصر كمنتجات أصلية مختومة من المصنع في صناديق واقية ثقيلة.

الأسئلة المتداولة

س1: لماذا يتطلب بعض التوربينات الغازية غلاف مسبار ممتد بطول 180 مم؟

ج1: تسمح أطوال الغلاف الممتدة بتركيب المسبار عبر جدران الآلة الخارجية السميكة للوصول إلى الأعمدة المدمجة بعمق.

س2: كيف تؤثر الرطوبة العالية على دقة مجسات 3300 XL؟

ج2: تثبت اختبارات IEC أقل من 3% تغيير في عامل المقياس تحت رطوبة نسبية 93% لمدة 56 يومًا.

س3: ما هو عزم الدوران الذي يجب على الفنيين تطبيقه على الخيوط الثلاثة الأولى من غلاف M10x1؟

ج3: طبق عزم دوران موصى به يبلغ 7.5 نيوتن متر على الخيوط الثلاثة الأولى لمنع تلف خيط الغلاف.

س4: كيف يؤثر طول الكابل الميداني على استجابة الإشارة عالية التردد؟

ج4: تتسبب الأسلاك الميدانية التي تتجاوز الأطوال الموصى بها في انخفاض الإشارة عند ترددات أعلى من 10 كيلو هرتز.

س5: هل يمكن لهذا الكابل المحوري غير المدرع تحمل رش الزيت داخل أغلفة المحامل؟

ج5: نعم، عزل كابل FEP يقاوم الزيت والمواد التشحيم الاصطناعية، على الرغم من أن الحماية المادية للأسلاك موصى بها.
