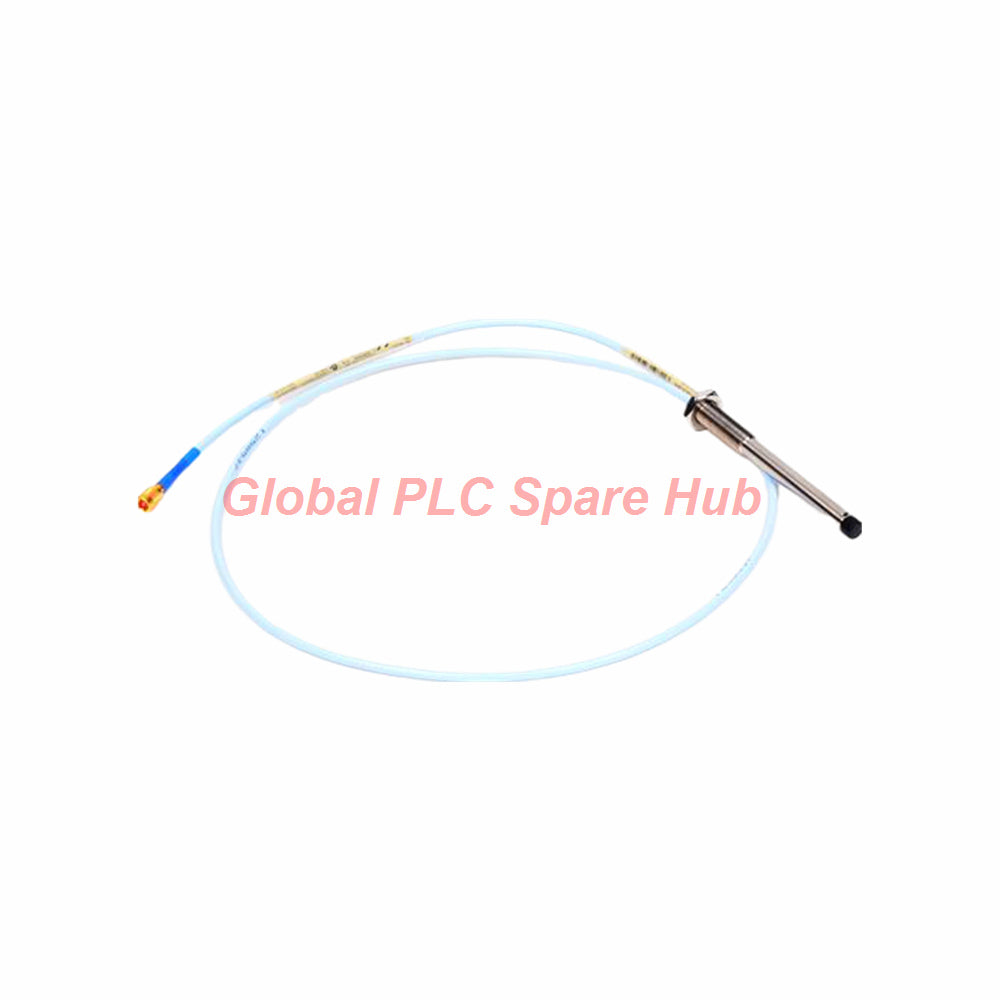

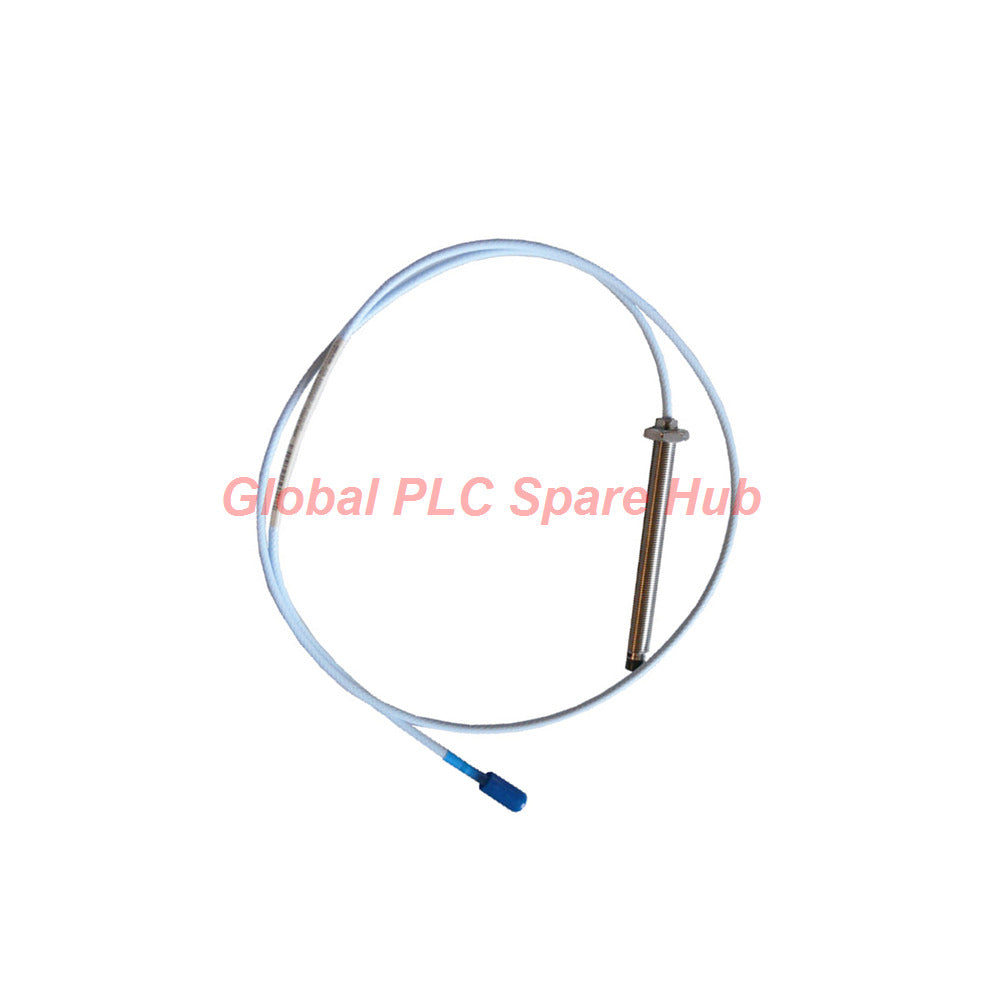

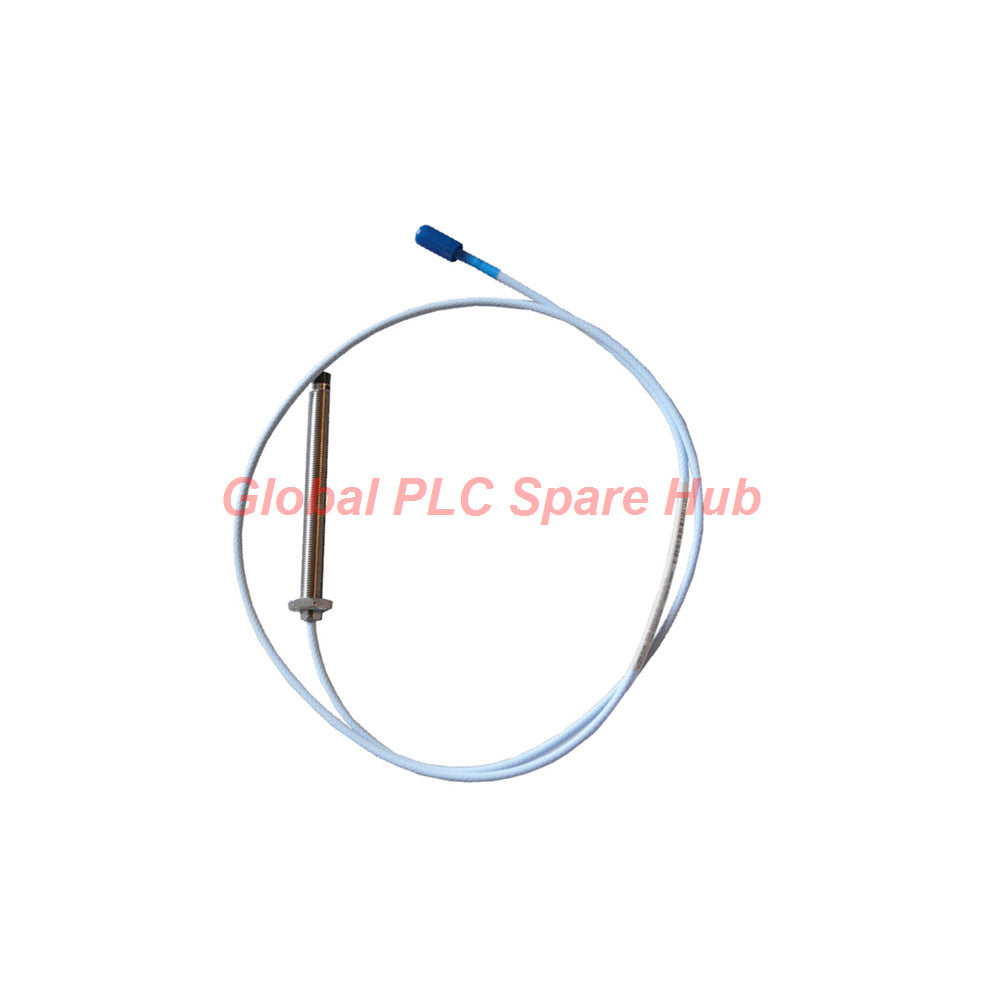

330103-03-10-15-01-00 مستشعر مسبار التقارب بنتلي نيفادا 3300 XL 8 مم
Manufacturer: Bently Nevada
Product No.: 330103-03-10-15-01-00
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة وهندسة معمارية
يُعد 330103-03-10-15-01-00 محولًا تقاربيًا دقيقًا بحجم 8 مم، صُنع بواسطة Bently Nevada كجزء من نظام المراقبة الرائد 3300 XL. صُمم هذا المستشعر الدوامي بتسنين متري M10 x 1، ويوفر قياسات دقيقة للإزاحة والاهتزاز والسرعة لأعمدة الدوران عالية السرعة. يضمن هيكله المتين أداءً موثوقًا داخل أغلفة الآلات التوربينية المتطلبة.
مصفوفة تحليل التكوين
| رمز التكوين | معامل المواصفات | تفاصيل الخيار المحدد |
|---|---|---|
| المصنع / العلامة التجارية | صانع المعدات الأصلية | Bently Nevada |
| نموذج المنتج الأساسي | تعيين السلسلة والنوع | 330103 (3300 XL 8 مم مسبار تقاربي، متري) |
| 03 | خيار الطول غير المسنن | قسم علبة غير مسنن بحد أدنى 30 مم |
| 10 | خيار طول العلبة الكلي | طول علبة صلب كلي 100 مم |
| 15 | خيار طول الكابل الكلي | كابل محوري مدمج بطول 1.5 متر (4.9 قدم) |
| 01 | نوع الموصل والكابل | موصل ClickLoc محوري مصغر مع واقي |
| 00 | خيار الموافقة من الوكالة | تصنيفات المناطق الخطرة القياسية (غير مطلوبة / عامة) |
المواصفات الفنية وحدود التشغيل
| مقياس الأداء | المواصفات التشغيلية |
|---|---|
| مواد الطرف والعلبة | طرف بولي فينيلين سلفيد (PPS)؛ علبة فولاذ مقاوم للصدأ AISI 303/304 |
| نطاق القياس الخطي | 2 مم (80 ميل) مدى خطي من 0.25 إلى 2.3 مم فجوة (-1 إلى -17 فولت تيار مستمر) |
| الفجوة الشعاعية الموصى بها | -9 فولت تيار مستمر اسميًا [حوالي 1.27 مم (50 ميل) خلوص] |
| مقاومة الموصل للتيار المستمر | 7.73 ± 0.50 أوم من الموصل المركزي إلى الدرع الخارجي |
| نطاق درجة الحرارة القياسي | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) لطرف المسبار القياسي |
| تحمل الرطوبة | أقل من 3% متوسط تغير عامل المقياس عند رطوبة 93% |
إمكانيات التشخيص والتوافق مع المناطق الخطرة
- يوفر تغذية راجعة مستمرة لاهتزاز العمود والموضع المحوري في الوقت الفعلي لأرفف المراقبة.
- يدعم تكوينات الحاجز زينر الآمن جوهريًا والعازل الجلفاني للأجواء المتفجرة.
- يحافظ على التوافق مع تصنيفات المناطق الخطرة من الفئة الأولى، والمنطقة 0/2، والقسم 2.
- يسمح بتتبع مقاومة الحلقة لتحديد تدهور الكابل المحوري أو أعطال الاتصال.
المعدات المستهدفة وسيناريوهات التطبيق الصناعية
- يتم تثبيته على أعمدة التوربينات البخارية والغازية والمائية الكبيرة.
- يُستخدم في الضواغط الطاردة المركزية ومضخات تغذية مياه الغلايات والمراوح الصناعية.
- يراقب الاهتزاز الشعاعي وموضع الدفع وسرعة دوران العمود في المحركات الحيوية.
الشروط التجارية ولوجستيات التسليم
- مدعوم بضمان خدمة تشغيلية شامل لمدة 12 شهرًا.
- شحن سريع حول العالم يتم إرساله عبر FedEx و UPS و DHL.
- معبأ بشكل آمن في عبوات مضادة للكهرباء الساكنة وممتصة للصدمات لمنع تلف الموصل.
رؤى Global PLC Spare HUB
عند نشر مسبار التقارب 330103-03-10-15-01-00، يجب على مهندسي الأجهزة التحقق بعناية من سعة الكابل المتصل وطول الأسلاك الميدانية. يضمن استخدام كابل ثلاثي الموصلات المحمي القياسي بطول يصل إلى 305 أمتار سلامة الإشارة، على الرغم من أنه يجب حساب التراجع عالي التردد للمسافات الطويلة. بالإضافة إلى ذلك، تجنب تعريض طرف المسبار لدرجات حرارة أقل من -34 درجة مئوية أثناء التثبيت لمنع الفشل المبكر لختم الضغط الخاص بحلقة Viton O-ring.
الأسئلة المتكررة (FAQ)
س: ما هي الوظيفة الأساسية لمادة طرف مسبار 330103-03-10-15-01-00؟
ج: يتم تصنيع الطرف من بوليفينيلين سلفيد (PPS)، الذي يوفر استقرارًا حراريًا ممتازًا ومقاومة كيميائية داخل أغطية التوربينات المدهونة.
س: لماذا يُعد الحفاظ على إعداد فجوة -9 فولت تيار مستمر الموصى به أمرًا بالغ الأهمية أثناء الإعداد؟
ج: يؤدي ضبط الفجوة الشعاعية على -9 فولت تيار مستمر إلى وضع نقطة التشغيل بدقة في مركز نطاق القياس الخطي البالغ 2 مم لتحقيق أقصى قدر من الخطية للإشارة.
س: كيف يساعد تصميم موصل ClickLoc الفنيين الميدانيين؟
ج: يثبت موصل ClickLoc المحوري المصغر بإحكام لمنع الارتخاء تحت اهتزاز الآلات المستمر مع الحفاظ على الاتصال الكهربائي الأمثل.
س: ما هي الاحتياطات التي يجب اتخاذها فيما يتعلق بدرجات حرارة التشغيل؟
ج: يمكن لأطراف المسبار القياسية تحمل ما يصل إلى +177 درجة مئوية، ولكن تعريضها للبرد الشديد دون -34 درجة مئوية يعرض سلامة حلقة Viton O-ring للخطر.
س: ما هي إرشادات الأسلاك الميدانية التي تنطبق عند توصيل المسبار بشاشة؟
ج: استخدم كابل ثلاثي الموصلات المحمي بطول أقصى يبلغ 305 أمتار، مع ضمان التأريض الصحيح لتقليل التداخل الكهرومغناطيسي.
