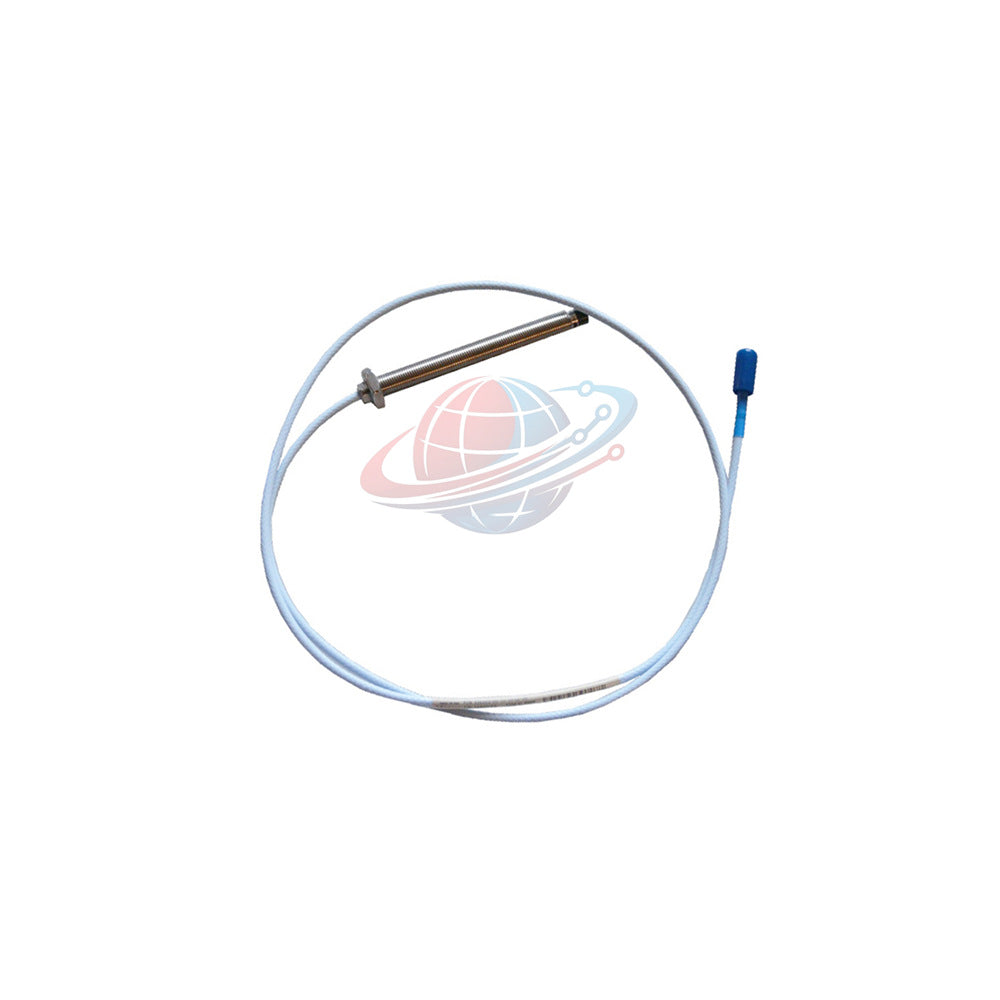

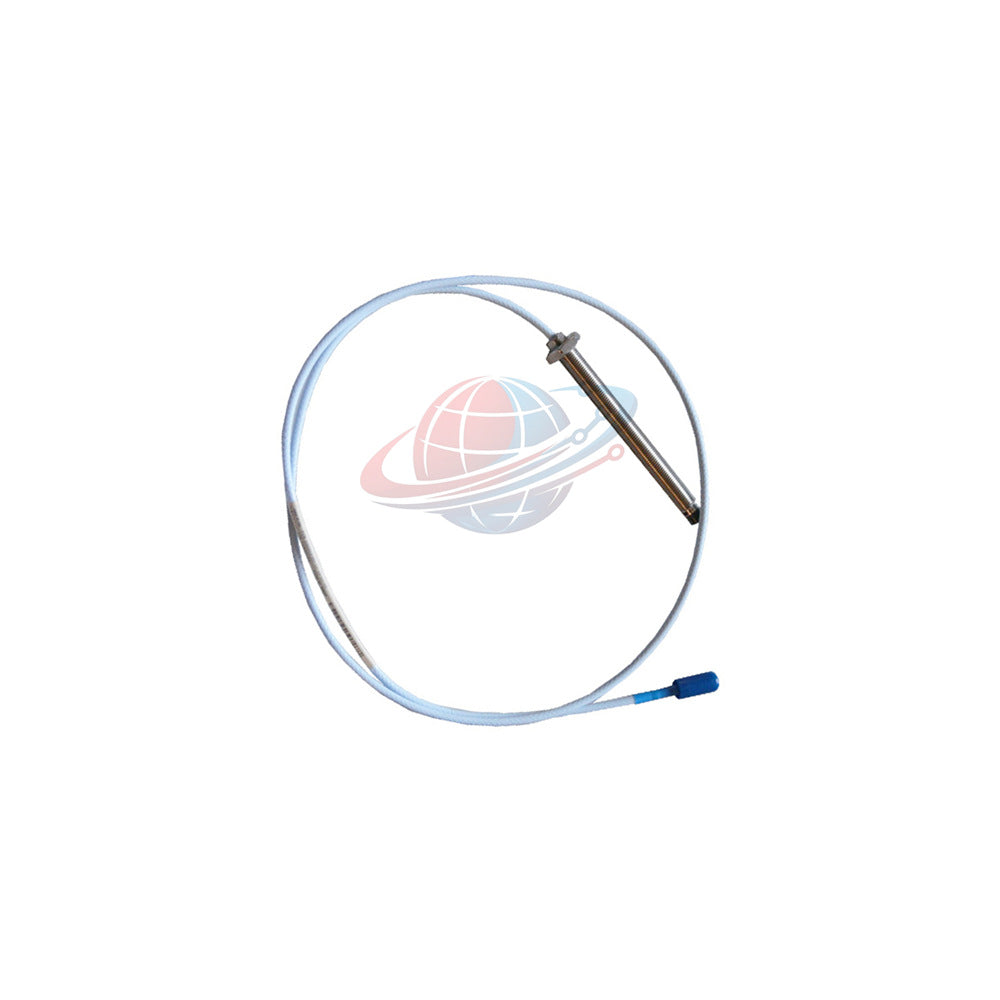

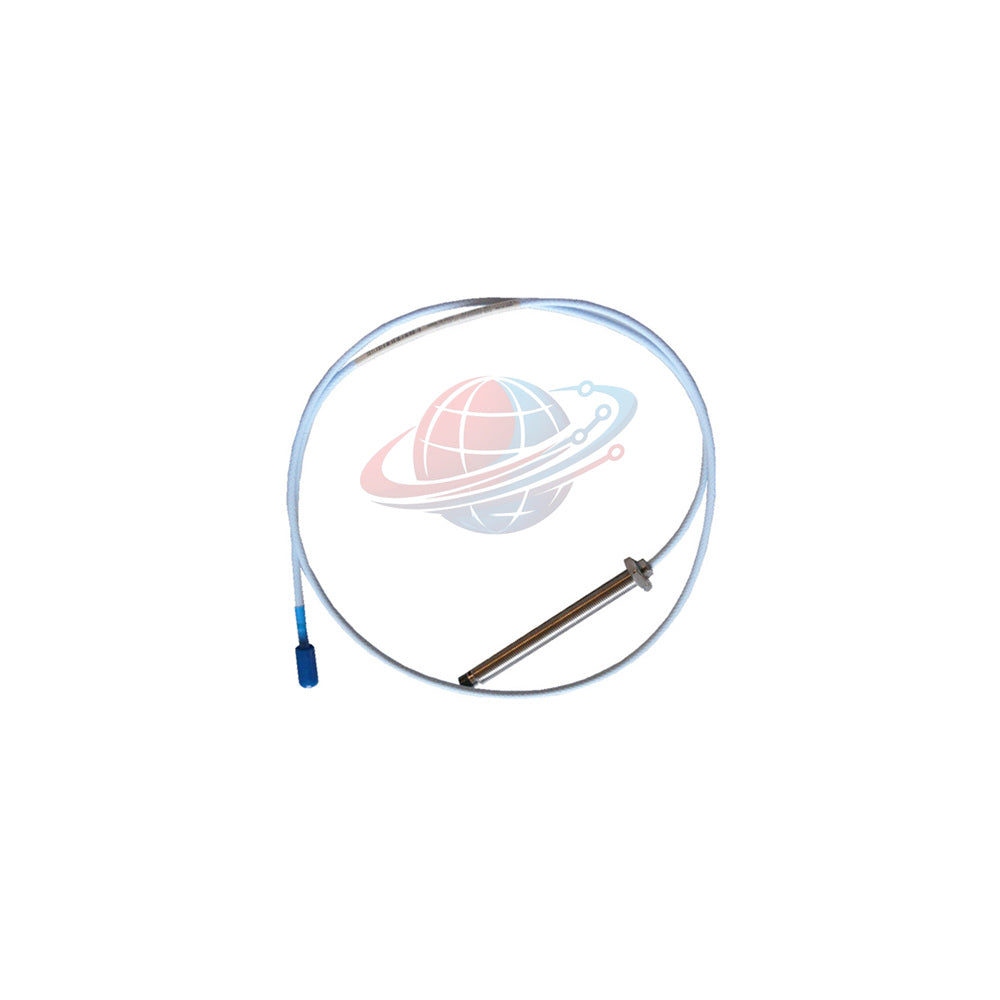

330103-00-21-05-11-05 مسبار تقاربي Bently Nevada 3300 XL 8 مم

نظرة عامة على المنتج

يعد 330103-00-21-05-11-05 نظام محول تقاربي متري عالي الدقة 3300 XL 8 مم مصمم بواسطة Bently Nevada. تم تصميم مستشعر إزاحة التيار الدوامي هذا لإدارة الآلات الحيوية، وهو يقيس بدقة الاهتزاز والموضع المحوري والسرعة في المعدات الدوارة. يعتمد المهندسون على مسبار 330103-00-21-05-11-05 لتقديم خطية إشارة واستقرار حراري استثنائيين، مما يضمن اكتشاف الأعطال المبكر ومنع أعطال الماكينات الكارثية في البيئات الصناعية الثقيلة.

تفاصيل تكوين رقم الجزء

• النموذج الأساسي (330103): مسبار 3300 XL 8 مم، خيط M10 x 1، بدون درع
• خيار الطول غير الملولب (-00): الحد الأدنى لطول غير ملولب 0 مم
• خيار الطول الكلي للحافظة (-21): طول الحافظة الكلي 210 مم
• خيار الطول الكلي (-05): طول الكابل 0.5 متر (1.6 قدم)
• نوع الموصل والكابل (-11): موصل متحد المحور مصغر ClickLoc مع واقي الموصل وكابل FluidLoc
• اعتماد الوكالة (-05): موافقات المناطق الخطرة CSA و ATEX و IECEx

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• السلسلة: نظام مسبار القرب المتري 3300 XL
• رقم الجزء: 330103-00-21-05-11-05
• مادة رأس المسبار: كبريتيد البوليفينيلين (PPS)
• مادة حافظة المسبار: فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
• حجم خيط المسبار: M10 x 1 مع أقصى تعشيق للخيط يبلغ 15 مم
• نطاق القياس الخطي: 2 مم (80 ميل)، يمتد من 0.25 مم إلى 2.3 مم (-1 إلى -17 Vdc)
• إعداد الفجوة الموصى به: -9 Vdc (حوالي 1.27 مم / 50 ميل)
• المقاومة الاسمية للتيار المستمر: 7.45 ± 0.50 أوم من المركز إلى الموصل الخارجي (طول 0.5 متر)
• نطاق درجة حرارة التشغيل: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) قياسي
• شهادات المخاطر: تصنيفات آمنة جوهريًا (ia) وغير مسببة للاشتعال (nA, ec) لبيئات الفئة الأولى، المنطقة 0/2 والقسم 2

دليل التركيب والتكامل

• التركيب والتثبيت: قم بتثبيت حافظة المسبار M10 x 1 بعناية في فتحة تثبيت الماكينة، مع التأكد من أن التعشيق لا يتجاوز 15 مم.
• ضبط الفجوة: قم بمعايرة جهد الفجوة الثابتة إلى -9 Vdc باستخدام مقياس متعدد رقمي لمركز المسبار ضمن نطاق عمله الخطي.
• الأسلاك الميدانية: استخدم كابل ثلاثي موصل محمي (16 إلى 24 AWG) يصل طوله إلى 305 أمتار (1000 قدم) بين مستشعر Proximitor والشاشة.
• حماية الختم: تجنب تعريض رأس المسبار لدرجات حرارة أقل من -34 درجة مئوية (-30 درجة فهرنهايت) أثناء التركيب لمنع اختراق الختم الدائري Viton.

سهولة التشغيل والصيانة

• موصلات ClickLoc: قم بتأمين التوصيلات المحورية باستخدام آلية ClickLoc، والتي توفر ملاحظات لمسية لمنع الأسلاك الرخوة وتدهور الإشارة.
• تصميم كابل FluidLoc: يمنع الزيت والسوائل الأخرى من الانتقال عبر الجزء الداخلي للكابل المحوري إلى غلاف المراقبة.
• التحقق من الإشارة: تحقق بانتظام من مقاومة التيار المستمر للمسبار وفولتية الفجوة أثناء فحوصات الصيانة الروتينية للتحقق من صحة المحول.

التوافق والشهادات

• توافق Proximitor: مصمم للتكامل السلس مع مستشعرات Proximitor 3300 XL 8 مم.
• معايير السلامة العالمية: معتمد بالكامل للمواقع الخطرة وفقًا لأطر السلامة CSA و ATEX و IECEx.
• مرونة البيئة: يحافظ على عامل المقياس المتوسط (ASF) مستقرًا في ظروف الرطوبة النسبية العالية حتى 93%.

قائمة التعبئة وشروط الضمان

• قائمة التعبئة: مسبار تقارب 330103-00-21-05-11-05 واحد (1) مع كابل ClickLoc مدمج ووثائق فنية.
• شروط الضمان: محمي بضمان شامل لمدة 12 شهرًا يغطي عيوب التصنيع والأداء التشغيلي.

الشحن واللوجستيات

• شبكة البريد السريع: يتم إدارة التسليم العالمي الآمن والسريع من خلال شركات النقل الرائدة بما في ذلك FedEx و UPS و DHL.
• نافذة التنفيذ: يتم التحقق من الطلبات وتعبئتها بشكل آمن وشحنها في غضون 24-48 ساعة لمنع تعطل المصنع.

سيناريوهات التطبيق النموذجية

• إشراف التوربينات: مراقبة الاهتزاز الشعاعي واهتزاز العمود في توربينات البخار والغاز والمياه.
• الضواغط الطاردة المركزية: تتبع سلوك ديناميكية الدوار وخلال الفجوة المحورية في الضواغط الصناعية عالية السرعة.
• المحركات الكهربائية الكبيرة: قياس الإزاحة الديناميكية ومسارات مدار العمود في مجموعات القيادة الهامة للمصنع.

رؤية و خبرة Global PLC Spare HUB الميدانية

عند تركيب مسابير القرب مثل 330103-00-21-05-11-05 في الآلات عالية الاهتزاز، فإن توجيه الكابل الصحيح أمر بالغ الأهمية. تظهر الخبرة الميدانية أن الفشل في تثبيت الكابل المحوري بإحكام بالقرب من طرف المسبار يمكن أن يؤدي إلى تصلب العمل وتعب الموصل من اهتزازات الماكينة الدقيقة. استخدم دائمًا أقواس تثبيت معزولة وحافظ على الفصل عن كابلات المحركات عالية الجهد للقضاء على التداخل الكهرومغناطيسي على خرج إشارة Proximitor.

الأسئلة الشائعة

ما هو الغرض من تصميم كابل FluidLoc في هذا الطراز؟

يتميز كابل FluidLoc بتصميم حاجز خاص يوقف الزيت والسوائل المسببة للتآكل من الانتقال عبر أسلاك الكابل إلى صندوق التوصيل أو غلاف Proximitor.

كيف يسهل موصل ClickLoc تركيب المسبار؟

يوفر موصل ClickLoc اتصالًا إيجابيًا قابلًا للقفل ومقاومًا للفك من اهتزاز الماكينة مع ضمان مقاومة تلامس كهربائي ثابتة.

ما هي الاحتياطات التي يجب اتخاذها عند شد خيط المسبار M10 x 1؟

تأكد من أن تعشيق الخيط لا يتجاوز 15 مم واستخدم إرشادات عزم الدوران المناسبة لتجنب نزع خيوط الماكينة أو تشويه طرف المسبار.

هل يمكن تركيب هذا المسبار في أجواء خطرة قابلة للانفجار؟

نعم، يحمل المسبار موافقات CSA و ATEX و IECEx لتركيبات آمنة جوهريًا (ia) وغير مسببة للاشتعال (nA, ec) في مواقع الفئة الأولى والمنطقة والقسم 2.

ما هي معايير الاختيار الرئيسية التي يجب عليّ مراعاتها عند طلب مسبار 3300 XL بديل؟

تحقق دائمًا من حجم الخيط الميكانيكي الدقيق (M10 x 1)، وطول الحافظة غير الملولبة، والطول الكلي للكابل (0.5 متر)، ومتطلبات اعتماد المنطقة الخطرة مقابل رسوماتك الفنية للآلة.
