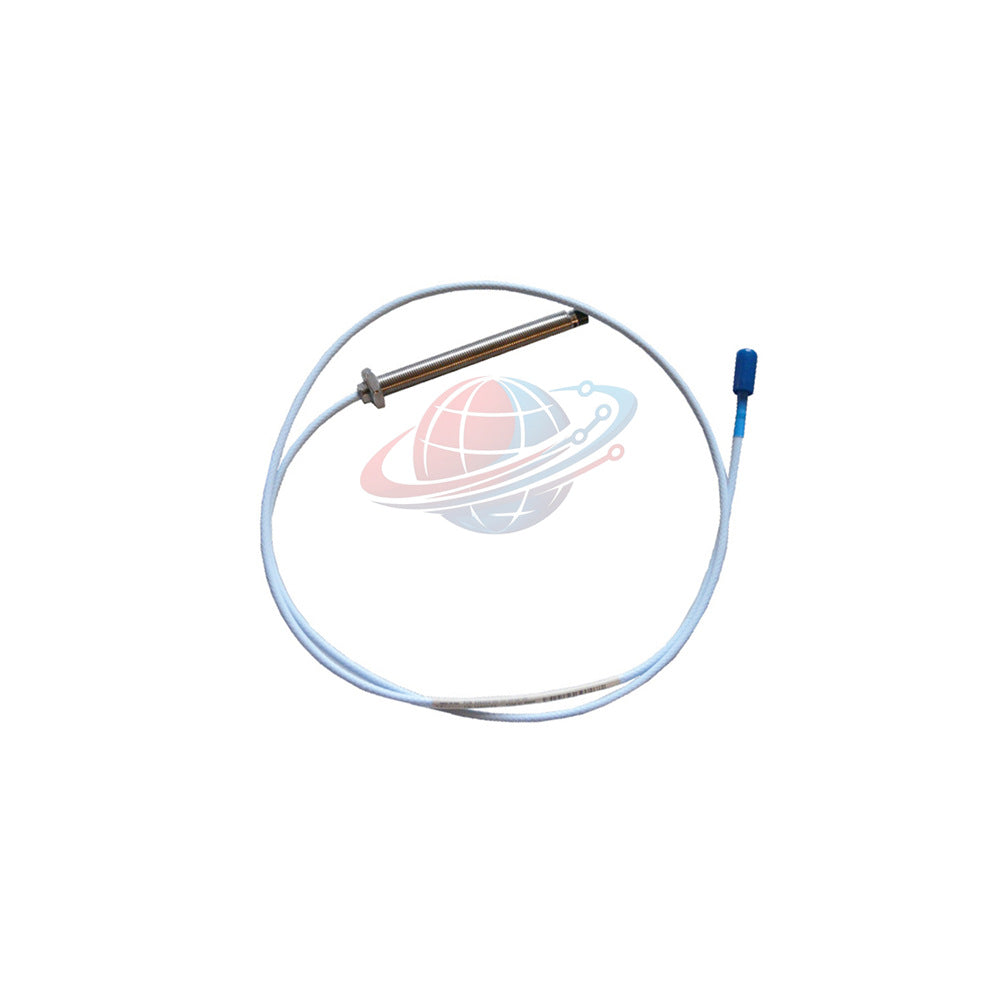

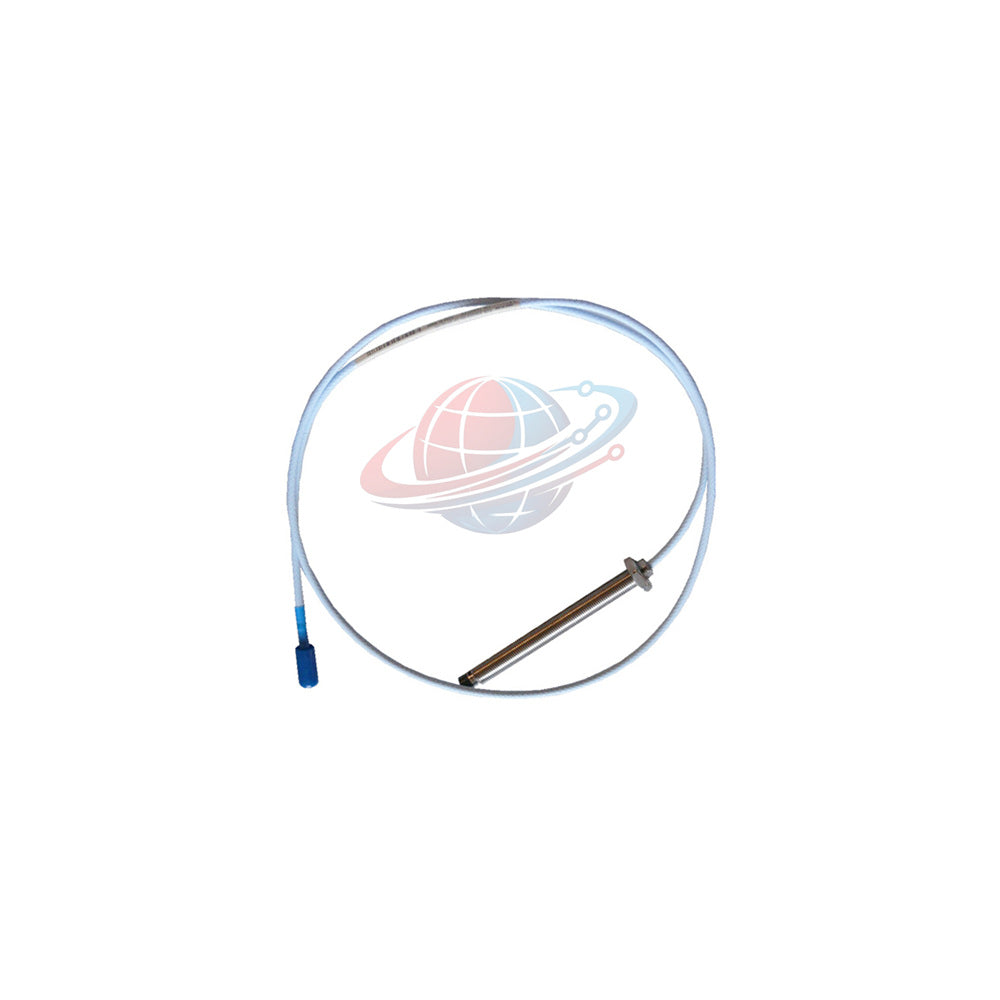

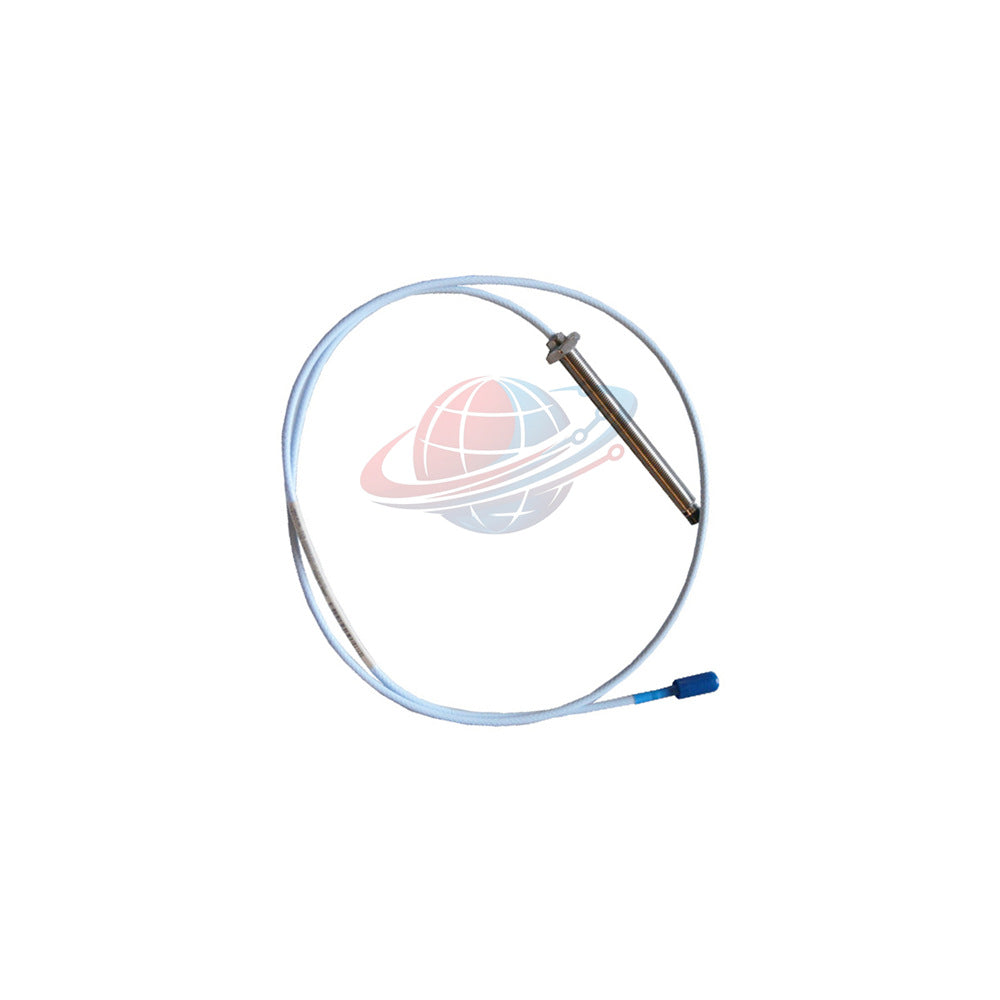

330103-00-19-10-12-00 مسبار التقارب Bently Nevada 3300 XL 8 مم

نظرة عامة على المنتج

رؤية Global PLC Spare HUB: Bently Nevada 330103-00-19-10-12-00 ينتمي إلى سلسلة 3300 XL المتقدمة، ويعمل كمجس تقارب بقطر 8 مم مصمم لرصد الاهتزازات والإزاحة بدقة عالية في الآلات الدوارة الحيوية. تم تصميمه بخيط M10 x 1 وطول غير ملولب يبلغ 00 مم، وتندمج هذه الوحدة بسلاسة في هياكل صناعية مدمجة. تتميز الوحدة بطول مجس إجمالي يبلغ 1.0 متر وطول حافظة إجمالي يبلغ 190 مم، مقترنًا بموصل ClickLoc متحد المحور مصغر وكابل FluidLoc لمنع هجرة السوائل. تم تصميم هذا المحول من مواد متينة مثل كبريتيد البوليفينيل والفولاذ المقاوم للصدأ، ويوفر أداءً موثوقًا به في بيئات التشغيل القاسية.

المواصفات الفنية

إرشادات التركيب

• ثبّت المسبار بإحكام باستخدام خيط M10 x 1 بطول تشابك خيط أقصى يبلغ 15 مم.
• اضبط الفجوة الميكانيكية الأولية على -9 Vdc، والتي تتوافق تقريبًا مع 1.27 مم أو 50 ميلًا من السطح المستهدف للكشف الأمثل عن الاهتزازات الشعاعية.
• مرّر الأسلاك الميدانية باستخدام كابل ثلاثي محمي بموصلات ثلاثية مقاس 0.2 إلى 1.5 ملم مربع أو 16 إلى 24 AWG.
• حافظ على مسافة أسلاك التوصيل الميدانية الإجمالية أقل من 305 أمتار بين مستشعر التقارب 3300 XL Proximitor Sensor ونظام المراقبة.
• تأكد من تأريض درع الكابل بشكل صحيح عند طرف الشاشة للحفاظ على سلامة الإشارة في المناطق الكهربائية عالية الضوضاء.

سهولة التصحيح والصيانة

• تحقق من مقاومة التيار المستمر عبر الموصل المركزي والموصل الخارجي، متوقعًا حوالي 7.59 أوم لطول المسبار 1.0 متر.
• افحص ختم حلقة Viton O-ring بانتظام أثناء الصيانة الدورية لمنع تجاوز السوائل عبر حاجز الضغط التفاضلي.
• تحقق من نظافة الموصل وتأكد من أن آلية ClickLoc مغلقة بالكامل للقضاء على مشكلات الاتصال المتقطع أثناء تشغيل الجهاز.
• استخدم مقياس متعدد رقمي لقياس جهد فجوة المسبار مباشرة عند أطراف الشاشة أثناء التشغيل الأولي لتأكيد الموضع المادي الصحيح.

التوافق وتكامل النظام

• متوافق تمامًا مع مستشعرات Bently Nevada 3300 XL Proximitor Sensors ووحدات المراقبة القياسية.
• يتكامل بسلاسة مع أنظمة حماية الماكينات الحالية التي تستخدم مدخلات جهد التحيز القياسية -9 Vdc.
• يتطابق مع خزانات التحكم الآلي الصناعية القياسية التي تتطلب واجهات مراقبة الاهتزازات عالية الكثافة.

الشهادات والموافقات للمناطق الخطرة

• معتمد للتركيب الآمن جوهريًا عند إقرانه بحواجز زينر المعتمدة أو عوازل جلفانية.
• يتوافق مع تقييمات Class I, Zone 0 AEx/Ex ia IIC T5 إلى T1 Ga.
• معتمد للمواقع الخطرة من الفئة الأولى، القسم 2، المجموعات A و B و C و D.
• يلبي متطلبات الدائرة غير المسببة للاشتعال عند التركيب وفقًا لرسومات التحكم المحددة.

محتويات العبوة وشروط التسليم

• محتويات العبوة: مسبار تقارب Bently Nevada 330103-00-19-10-12-00 واحد مع كابل مدمج وموصل ClickLoc.
• الضمان: ضمان شامل لمدة 12 شهرًا يغطي عيوب التصنيع.
• التسليم: شحن سريع خلال 24 إلى 48 ساعة من تأكيد الطلب.
• شركات الشحن: تسليم عالمي موثوق به عبر FedEx و UPS و DHL.

سيناريوهات التطبيق النموذجية وقدرة التشخيص

• يتم نشره على نطاق واسع على التوربينات البخارية، وضواغط الغاز، ومضخات الطرد المركزي، والمحركات الكهربائية الصناعية الكبيرة.
• يراقب الاهتزازات الشعاعية للمحور والموضع المحوري للكشف عن عدم الاتزان، وعدم المحاذاة، وتآكل المحامل قبل حدوث عطل كارثي.
• يوفر مدخلات بيانات تشخيصية مستمرة لأنظمة التحكم في المصنع لجدولة الصيانة التنبؤية.

الأسئلة المتكررة

ما هي الوظيفة الأساسية لمسبار التقارب 330103-00-19-10-12-00؟
تقيس الوحدة المسافة الساكنة والديناميكية بين طرف المسبار والهدف الموصّل، وتستخدم بشكل أساسي لمراقبة الاهتزازات الشعاعية وموضع العمود في المعدات الدوارة.

كيف يفيد تصميم كابل FluidLoc التركيبات الميدانية؟
يشتمل كابل FluidLoc على حاجز خاص داخل الغلاف الخارجي يمنع الزيت والسوائل الصناعية الأخرى من الهجرة عبر خيوط الكابل إلى صندوق التوصيل أو غلاف الشاشة.

هل يمكن لهذا المسبار العمل في بيئات درجات الحرارة العالية؟
نعم، يتعامل المسبار القياسي مع درجات حرارة تتراوح من -52 درجة مئوية إلى +177 درجة مئوية، بينما يمكن للمتغيرات ذات درجة الحرارة الموسعة تحمل ما يصل إلى +218 درجة مئوية عند الطرف و +260 درجة مئوية عند الكابل والموصل.

ما هي خطوة الصيانة الحاسمة عند تركيب هذا المسبار في غلاف مضغوط؟
يجب على المهندسين التحقق من حالة ختم حلقة Viton O-ring والتأكد من تطبيق عزم دوران مناسب للحفاظ على سلامة الضغط التفاضلي بين الجزء الداخلي والخارجي للآلة.

دليل الشراء من الخبراء

مراجعة Global PLC Spare HUB: عند اختيار محولات التقارب للآلات الدوارة الحيوية، يجب على المهندسين تقييم تركيب مادة الهدف، والنطاق الخطي المطلوب، ودرجات الحرارة البيئية القصوى. يوفر طراز 3300 XL Series 330103-00-19-10-12-00 خطية إشارة استثنائية وبنية ميكانيكية قوية، مما يجعله المعيار الصناعي لمراقبة الاهتزازات الصناعية. للتركيبات التي تتضمن مواد تشحيم صناعية قوية أو أغطية ضاغط عالية الضغط، تأكد من أن تقييمات مادة الكابل ومركبات حلقة O-ring تتطابق مع متطلبات الوسائط التشغيلية المحددة. يضمن الحصول على أجهزة معتمدة من خلال قنوات عالمية موثوقة تكاملاً سلسًا، وامتثالًا كاملاً للسلامة، وموثوقية طويلة الأجل للآلات.
