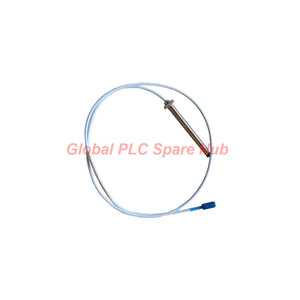

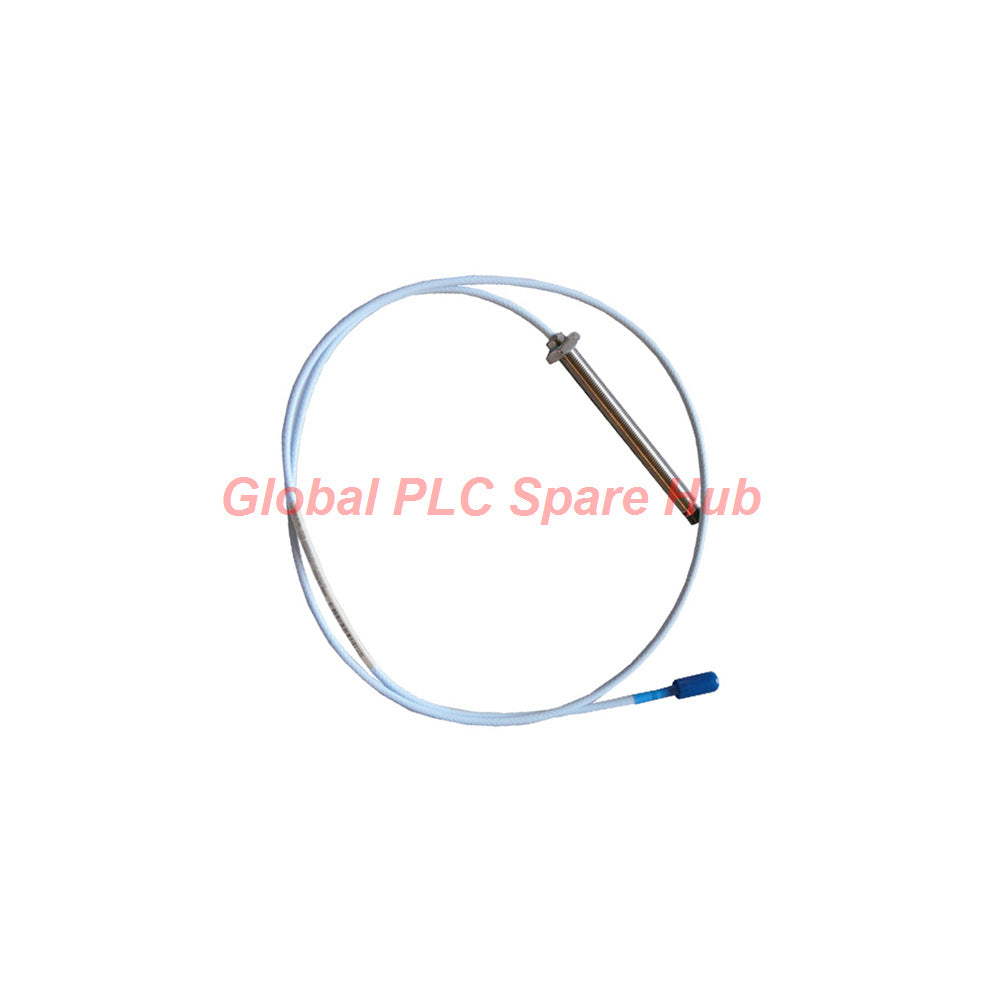

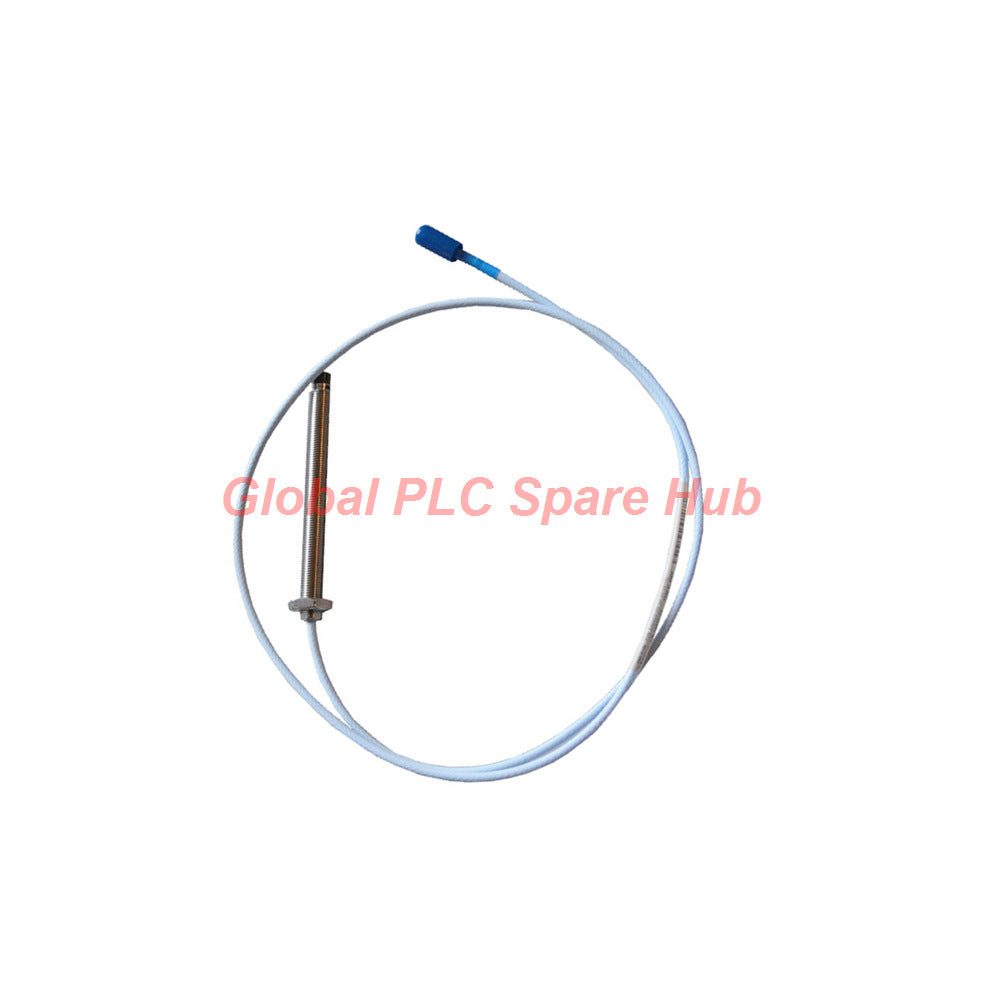

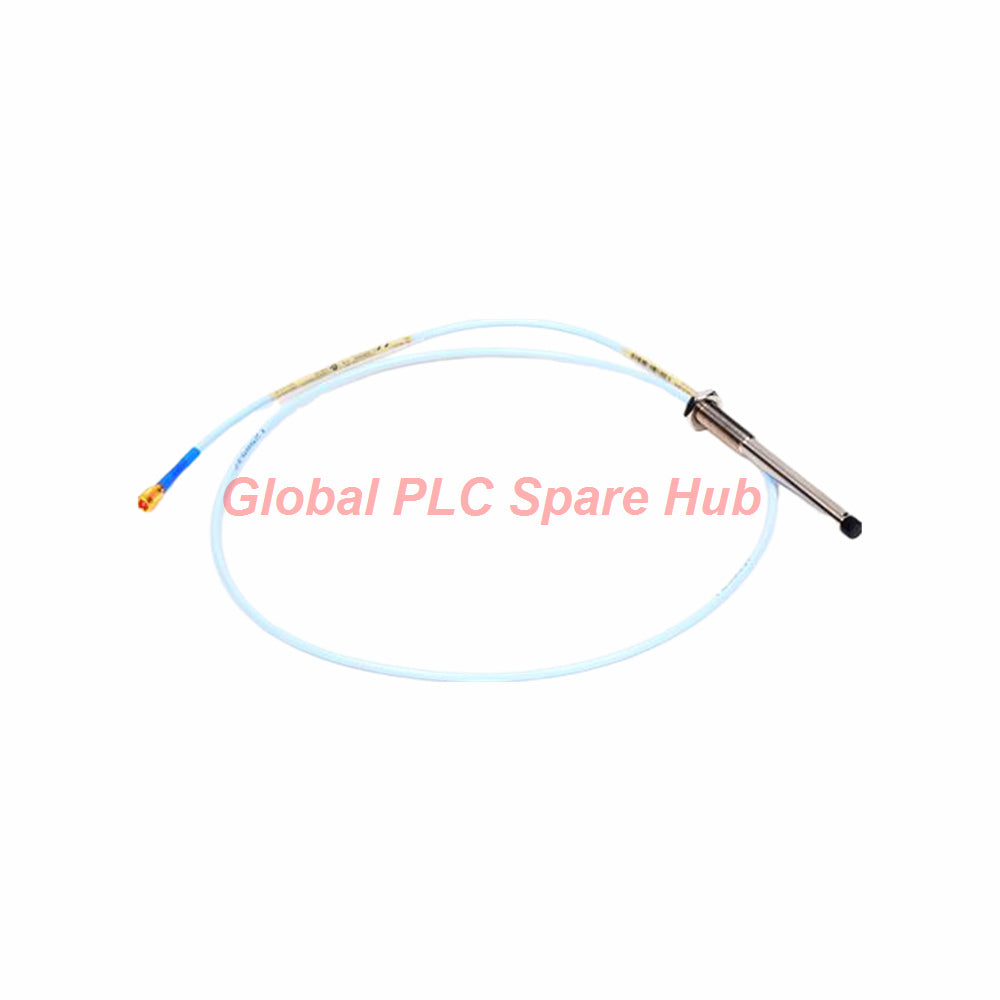

330103-00-05-90-02-05 مجس تقارب متري 8 مم من بنتلي نيفادا 3300 XL
Manufacturer: Bently Nevada
Product No.: 330103-00-05-90-02-05
Condition： متوفر بالمخزون
Product Type: مجس 3300 XL
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
1. تحديد المنتج | سلسلة 3300 XL مقاس 8 مم
يعد Bently Nevada 330103-00-05-90-02-05 مسبار تقارب 3300 XL 8 مم متري، مصمم لقياس الإزاحة بدون تلامس في أنظمة مراقبة الآلات الدوارة. يقوم المسبار بالكشف عن موقع الهدف الموصل، والذي يكون عادةً عمود إدارة الآلة، ويعمل مع مستشعر 3300 XL Proximitor متوافق وجهاز مراقبة.
يتميز هذا التكوين بهيكل لولبي M10 x 1، وطول هيكل إجمالي يبلغ 50 مم، وكابل قياسي بطول 9.0 م، وموصل ClickLoc محوري مصغر. يدعم طرف المسبار المصنوع من PPS والهيكل المصنوع من الفولاذ المقاوم للصدأ تطبيقات المراقبة الصناعية التي تتطلب تركيباً ميكانيكياً مستقراً ونقل إشارة موثوقاً.
2. تفاصيل التكوين | فك تشفير رقم الجزء الكامل
الطراز الكامل: 330103-00-05-90-02-05
اتبع شجرة التكوين أدناه لتحديد ترتيب المسبار المورد.
-
330103 — مسبار تقارب 3300 XL مقاس 8 مم، لولب M10 x 1، بدون درع
- 00 — خيار الطول غير الملولب؛ الحد الأدنى للطول غير الملولب هو 0 مم
- 05 — الطول الإجمالي للهيكل: 50 مم
- 90 — الطول الكلي لكابل المسبار: 9.0 م (29.5 قدم)
- 02 — موصل ClickLoc محوري مصغر مع كابل قياسي
- 05 — خيار الموافقة CSA وATEX وIECEx، يخضع لمتطلبات الاعتماد والتركيب المعمول بها
قبل الطلب: قم بتأكيد اللاحقة الكاملة مقابل وثائق المعدات ورسم التكوين الخاص بالشركة المصنعة. تحقق من أن الموصل وطول الكابل واللولب ومتطلبات الموافقة تتطابق مع النظام المثبت.
3. البيانات الهندسية | المواصفات الرئيسية
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | Bently Nevada |
| الطراز | 330103-00-05-90-02-05 |
| عائلة المنتج | مجسات التقارب 3300 XL 8 مم |
| نوع المسبار | متري، مسبار إزاحة بدون تلامس |
| لولب الهيكل | M10 x 1 |
| الدرع | بدون درع |
| الطول الإجمالي للهيكل | 50 مم |
| الطول الكلي للكابل | 9.0 م (29.5 قدم) |
| الموصل | ClickLoc محوري مصغر |
| نوع الكابل | كابل قياسي |
| طرف المسبار | بوليفينيلين سلفيد (PPS) |
| مادة الهيكل | فولاذ مقاوم للصدأ AISI 303 أو 304 |
| المقاومة الاسمية للتيار المستمر للمسبار | 9.87 ± 0.50 أوم لتكوين المسبار بطول 9.0 م |
| النطاق الخطي الاسمي | 2 مم |
| فجوة الاهتزاز الشعاعي الموصى بها | -9 فولت تيار مستمر، حوالي 1.27 مم |
| خيار الموافقة | CSA, ATEX, IECEx؛ تحقق من الاعتماد الدقيق للتركيب |
4. خصائص القياس | الفجوة والنطاق الخطي
يقيس المسبار إزاحة العمود من خلال ترتيب استشعار كهرومغناطيسي. يعتمد المخرج على المسبار، وكابل التمديد، ومستشعر Proximitor متوافق، ومادة الهدف، وهندسة التركيب.
| عنصر القياس | المرجع الهندسي | التطبيق العملي |
|---|---|---|
| النطاق الخطي الاسمي | 2 مم (80 ميل) | حافظ على القياس الطبيعي ضمن النطاق الخطي المحدد. |
| نطاق الفجوة المستهدف المحدد | حوالي 0.25–2.3 مم (10–90 ميل) | استخدم تعليمات المعايرة وإعداد النظام الخاصة بالشركة المصنعة لتحديد فجوة التشغيل الفعلية. |
| نطاق المخرج التقريبي | -1 إلى -17 فولت تيار مستمر عبر النطاق المذكور | تحقق من جهد الفجوة واستجابة الإشارة أثناء التشغيل. |
| فجوة الاهتزاز الشعاعي الموصى بها | -9 فولت تيار مستمر، حوالي 1.27 مم (50 ميل) | يوفر نقطة مرجعية عملية لمراقبة اهتزاز العمود الشعاعي. |
ملاحظة التشغيل: لا تضبط فجوة المسبار بناءً على المسافة الميكانيكية وحدها. تحقق من جهد فجوة التيار المستمر الفعلي باستخدام مستشعر Proximitor المتوافق واتبع إجراء التثبيت الخاص بالنظام.
5. الحدود الميكانيكية والبيئية
| العنصر | المواصفات | اعتبار التركيب |
|---|---|---|
| أقصى تعشيق للولب | 15 مم | تحقق من عمق فتحة التثبيت وتعشيق اللولب قبل التركيب. |
| درجة حرارة التشغيل والتخزين القياسية | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) | تأكد من درجة الحرارة عند طرف المسبار والهيكل والكابل والموصل. |
| مرجع مسبار درجة الحرارة الممتدة | طرف المسبار: -52 درجة مئوية إلى +218 درجة مئوية؛ الكابل والموصل: -51 درجة مئوية إلى +260 درجة مئوية | تنطبق هذه الحدود الممتدة على تكوين درجة الحرارة الممتدة المناسب؛ لا تفترض أنها تنطبق على طراز الكابل القياسي هذا. |
| أداء الرطوبة النسبية | تغير أقل من 3% في معامل النطاق المتوسط تحت اختبار الرطوبة 93% المذكور لمدة تصل إلى 56 يوماً | اتبع متطلبات التركيب والبيئة المعمول بها. |
| ختم الضغط | حلقة دائرية Viton® | صُمم المسبار لسد فرق الضغط بين الطرف والهيكل، لكنه لا يخضع لاختبار الضغط قبل الشحن. |
| تحذير من درجات الحرارة المنخفضة | التعرض لأقل من -34 درجة مئوية (-30 درجة فهرنهايت) قد يتسبب في فشل مبكر لختم الضغط | قم بتقييم بيئة التشغيل الفعلية ومتطلبات الختم قبل الاستخدام. |
تحذير تطبيق الضغط: إذا كان التركيب يتطلب ختم ضغط معتمد، اطلب توجيهات الشركة المصنعة بشأن الاختبار والملاءمة قبل التشغيل. لا تفترض أن المسبار قد اجتاز اختبار الضغط.
6. الكابل والموصل والأسلاك الميدانية
- تجميع المسبار: يشتمل هذا الطراز على كابل قياسي بطول 9.0 م وموصل ClickLoc محوري مصغر.
- حجم موصل الأسلاك الميدانية: 0.2–1.5 مم² (16–24 AWG)، وفقاً للبيانات الفنية الموردة.
- الأسلاك الموصى بها: كابل ثلاثي محمي بثلاثة موصلات مع أسلاك ميدانية معلبة، كما هو محدد لترتيب النظام المعمول به.
- أقصى طول للأسلاك الميدانية: 305 م (1000 قدم) بين مستشعر 3300 XL Proximitor وجهاز المراقبة.
- الأداء عالي التردد: يمكن أن تتسبب الأسلاك الميدانية الأطول في تدهور الإشارة. راجع بيانات استجابة التردد للشركة المصنعة عند تصميم مسارات الكابلات الطويلة.
تميز مهم: الطول 9.0 م هو الطول الإجمالي المحدد لتجميع المسبار. يشير رقم 305 م إلى مسافة الأسلاك الميدانية المنفصلة بين مستشعر Proximitor وجهاز المراقبة. هذه قطاعات كابلات مختلفة ولا ينبغي معاملتها كحدود قابلة للتبديل.
7. التركيب والموافقات في المناطق الخطرة
تتضمن اللاحقة المحددة خيار موافقة CSA وATEX وIECEx. تصف المعلومات الفنية الموردة أيضاً ترتيبات التركيب للدوائر الآمنة جوهرياً وغير القابلة للاشتعال.
- التركيب الآمن جوهرياً: تصف الوثائق المرجعية الاستخدام مع حواجز زينر المناسبة أو العوازل الجلفانية، باتباع الرسم 141092 ومتطلبات النظام المعمول بها.
- التركيب غير القابل للاشتعال: تحدد الوثائق المرجعية توصيلات الدائرة باتباع الرسم 140979.
- تصنيف المنطقة: تشمل التصنيفات المدرجة تطبيقات الفئة I، المنطقة 0 والمنطقة 2، والقسم 2، اعتماداً على طريقة الحماية والتكوين المعتمد.
تعتمد ملاءمة المنطقة الخطرة على الدائرة المثبتة الكاملة، والجهاز المرتبط، وطريقة الأسلاك، وفئة درجة الحرارة، ومجموعة الغاز أو الغبار، واللوائح المحلية. تحقق من العلامات والشهادات الدقيقة للعنصر المورد قبل التركيب. لا تعتمد على اللاحقة وحدها لتحديد الامتثال على مستوى النظام.
8. التطبيقات | أين يتناسب هذا المسبار
- توربينات البخار والغاز: مراقبة اهتزاز العمود والإزاحة النسبية عندما يدعم نظام المراقبة المثبت تكوين المسبار.
- الضواغط الطاردة المركزية: قياس حركة العمود بدون تلامس لحماية الآلات ومراقبة حالتها.
- المضخات والمحركات الصناعية: مراقبة اهتزاز العمود الشعاعي على الآلات المتوافقة.
- صناديق التروس والمعدات الدوارة: قياس موضع العمود والإزاحة الديناميكية حيث يتوفر هدف موصل مناسب وترتيب تركيب.
- أنظمة حماية آلات المصنع: التكامل مع مستشعرات Bently Nevada 3300 XL Proximitor المتوافقة وقنوات المراقبة.
فحص التوافق: تحقق من طول نظام المسبار المطلوب، وطراز مستشعر Proximitor، ومدخل جهاز المراقبة، والمادة المستهدفة، ولولب التثبيت، وتصميم المنطقة الخطرة. لا ينبغي اختيار مسبار بناءً على المظهر المادي أو حجم اللولب وحده.
9. توجيه التشخيص | الفحوصات الميدانية الشائعة
| الحالة الملاحظة | السبب المحتمل | الفحص الموصى به |
|---|---|---|
| لا توجد إشارة أو خطأ في القناة | موصل مفكوك، دائرة مفتوحة، خطأ في الأسلاك، أو مكون نظام غير متوافق | افحص الموصل والأسلاك. تحقق من المسبار، والكابل، ومستشعر Proximitor، وتكوين جهاز المراقبة. |
| جهد فجوة غير مستقر | تركيب مفكوك، كابل تالف، توصيل ضعيف، أو هدف عمود غير مستقر | تحقق من الأمان الميكانيكي، وتوجيه الكابل، وجلوس الموصل، وحالة العمود. |
| سعة اهتزاز غير متوقعة | إعداد فجوة غير صحيح، نفاد الهدف، تداخل كهربائي، أو حالة آلة حقيقية | تحقق من جهد فجوة التيار المستمر وقارن الإشارة بقياسات مستقلة وظروف تشغيل الآلة. |
| استجابة عالية التردد مخفضة | طول أسلاك ميدانية مفرط أو تكوين نظام خارج الترتيب الموصى به | راجع بيانات استجابة التردد للشركة المصنعة وأكد تكوين نظام المسبار الكامل. |
| قراءات متقطعة في درجات الحرارة المنخفضة | تدهور محتمل لختم الضغط أو مشاكل في الكابل/الموصل | راجع التعرض البيئي وافحص التجميع باستخدام إجراء الصيانة المعتمد. |
| قلق بشأن الامتثال للمنطقة الخطرة | حاجز غير صحيح، عازل، طريقة أسلاك، أو تطابق الشهادة | قارن الدائرة المثبتة برسم التحكم المعتمد ووثائق شهادة المعدات. |
قيود التشخيص: المسبار هو مكون استشعار، وليس جهاز مراقبة تشخيصياً مستقلاً. تعتمد إنذارات الأعطال، واتجاهات الاهتزاز، وحدود التنبيه، وقرارات حماية الآلة على مستشعر Proximitor المتصل، وقناة المراقبة، والتكوين، وبرامج المراقبة.
10. رؤية Global PLC Spare HUB | ملاحظات الاختيار والصيانة
لمراقبة الآلات، يجب التعامل مع تجميع المسبار وإلكترونياته المرتبطة كسلسلة قياس واحدة. اللولب وطول الكابل الصحيحان لا يضمنان التوافق الكهربائي أو دقة القياس.
- لتخطيط الاستبدال: طابق رقم الجزء الكامل، بما في ذلك لاحقات طول الهيكل، وطول الكابل، والموصل، والموافقة.
- لمشاريع التحديث: تأكد من متطلبات مستشعر Proximitor وجهاز المراقبة المثبت قبل استبدال مسبار أو ترتيب كابل مختلف.
- للتركيب: تحقق من جهد الفجوة، والتركيب الميكانيكي، وتعشيق الموصل، واستقرار الإشارة، وتكوين قناة جهاز المراقبة.
- للبيئات القاسية: قيم التعرض لدرجة الحرارة، وتوجيه الكابل، ومتطلبات ختم الضغط، وشهادة المنطقة الخطرة كفحوصات هندسية منفصلة.
- لفرق الصيانة: سجل الطراز المثبت، وجهد الفجوة المقاس، وحالة تشغيل الآلة، وبيانات الاهتزاز الأساسية. يساعد هذا في تمييز مشاكل التركيب عن تغييرات الآلة الفعلية.
11. خمسة أسئلة شائعة احترافية | الاختيار واستكشاف الأخطاء وإصلاحها
س1. هل يمكن لـ 330103-00-05-90-02-05 استبدال مسبار 3300 XL 8 مم آخر بنفس لولب M10 x 1؟
ليس تلقائياً. تأكد من رقم الجزء الكامل، وطول الهيكل، وطول الكابل، ونوع الموصل، ومتطلبات الموافقة، والتوافق مع مستشعر Proximitor الحالي. لا يؤسس اللولب المتطابق قابلية للتبديل الكهربائي أو الميكانيكي.
س2. ماذا يجب أن يتحقق المهندس إذا أنتج المسبار البديل جهد فجوة تيار مستمر مختلف؟
تحقق أولاً من طريقة القياس وإجراء ضبط الفجوة المحدد. ثم تحقق من موضع التثبيت، والمادة المستهدفة، وجلوس الموصل، وحالة الكابل، وتوافق مستشعر Proximitor. قارن النتائج بمواصفات نظام الشركة المصنعة قبل الاستنتاج بأن المسبار معيب.
س3. هل كابل 9.0 م مناسب لكل تركيب يتطلب مسبار 3300 XL 8 مم؟
لا. يجب أن يتطابق طول الكابل مع مستشعر Proximitor المتوافق ومتطلبات سلسلة القياس الكاملة. تحقق من وثائق النظام الحالية قبل الطلب. ميز أيضاً بين كابل تجميع المسبار 9.0 م والأسلاك الميدانية المنفصلة بين مستشعر Proximitor وجهاز المراقبة.
س4. هل يمكن تركيب نسخة الكابل القياسية هذه حيث تصل درجات الحرارة إلى حدود درجة الحرارة الممتدة؟
لا تفترض ذلك. تدرج المواصفات الموردة حدوداً منفصلة للمسبار القياسي وتكوين درجة الحرارة الممتدة. تحقق من تكوين الجزء الدقيق وتصنيفات درجة الحرارة لطرف المسبار والكابل والموصل مقابل ظروف التشغيل الفعلية.
س5. ما هي المعلومات التي يجب تقديمها عند طلب عرض أسعار للاستبدال؟
قدم رقم الجزء الكامل، وطراز مستشعر Proximitor المثبت، ونوع جهاز المراقبة أو الرف، وطول الكابل المطلوب، وتفاصيل لولب التثبيت، ودرجة حرارة التشغيل، ومتطلبات المنطقة الخطرة. إذا أمكن، أرفق صورة للوحة الاسم والتركيب الحالي. هذا يقلل من خطر طلب مسبار بموصل أو كابل أو تكوين موافقة خاطئ.
12. الطلب والضمان والشحن
- المنتج: Bently Nevada 330103-00-05-90-02-05
- السلسلة: مجسات التقارب 3300 XL 8 مم، متري
- الضمان: 12 شهراً، يخضع لشروط الضمان المكتوبة للبائع.
- شركات الشحن: FedEx، UPS، وDHL، تخضع للوجهة وتوافر الخدمة.
- هدف الإرسال: 24-48 ساعة بعد تأكيد الطلب، رهناً بتوافر المخزون وتخليص الدفع.
- قبل الإرسال: تأكد من لاحقة الطراز، وحالة المنتج، والتعبئة، وأي وثائق مطلوبة للتركيب.
اطلب عرض أسعار لـ Bently Nevada 330103-00-05-90-02-05. قم بتضمين الكمية وبلد الوجهة وأي متطلبات توافق أو شهادة حتى يمكن مراجعة الطلب مقابل تطبيقك.
