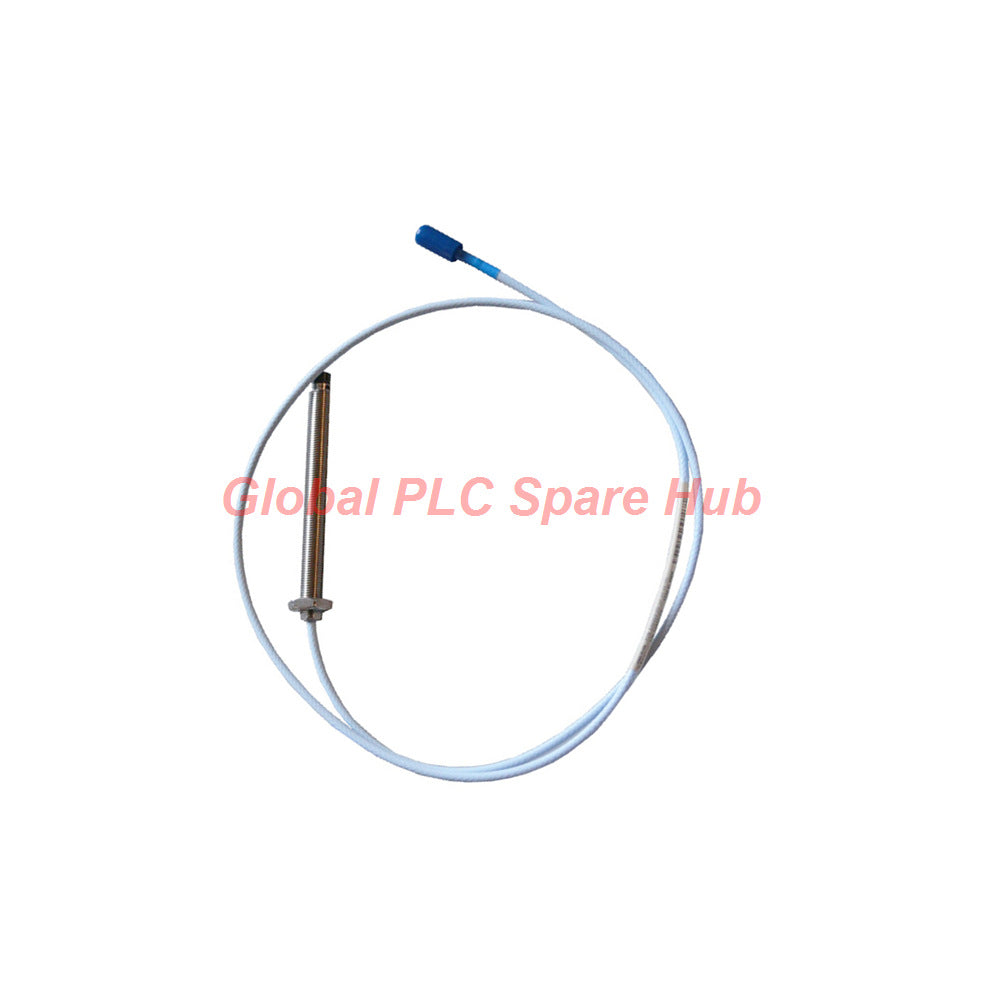

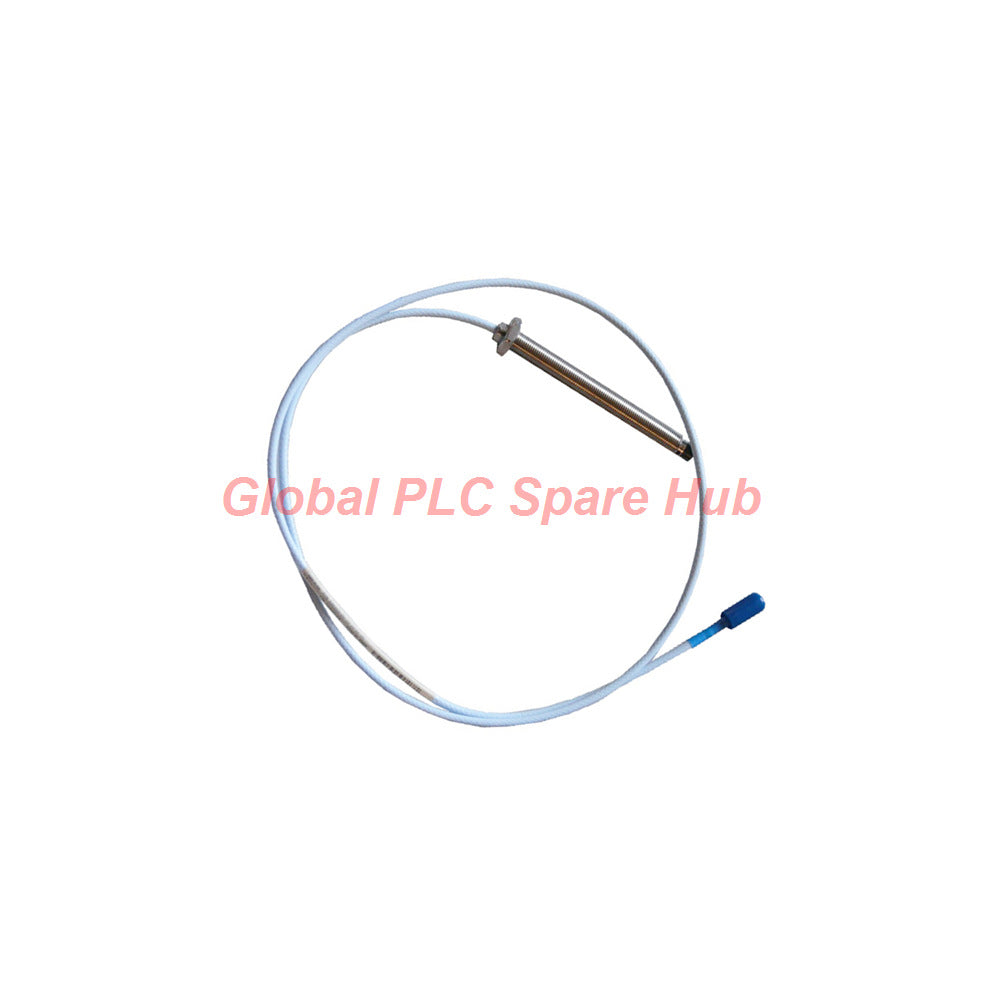

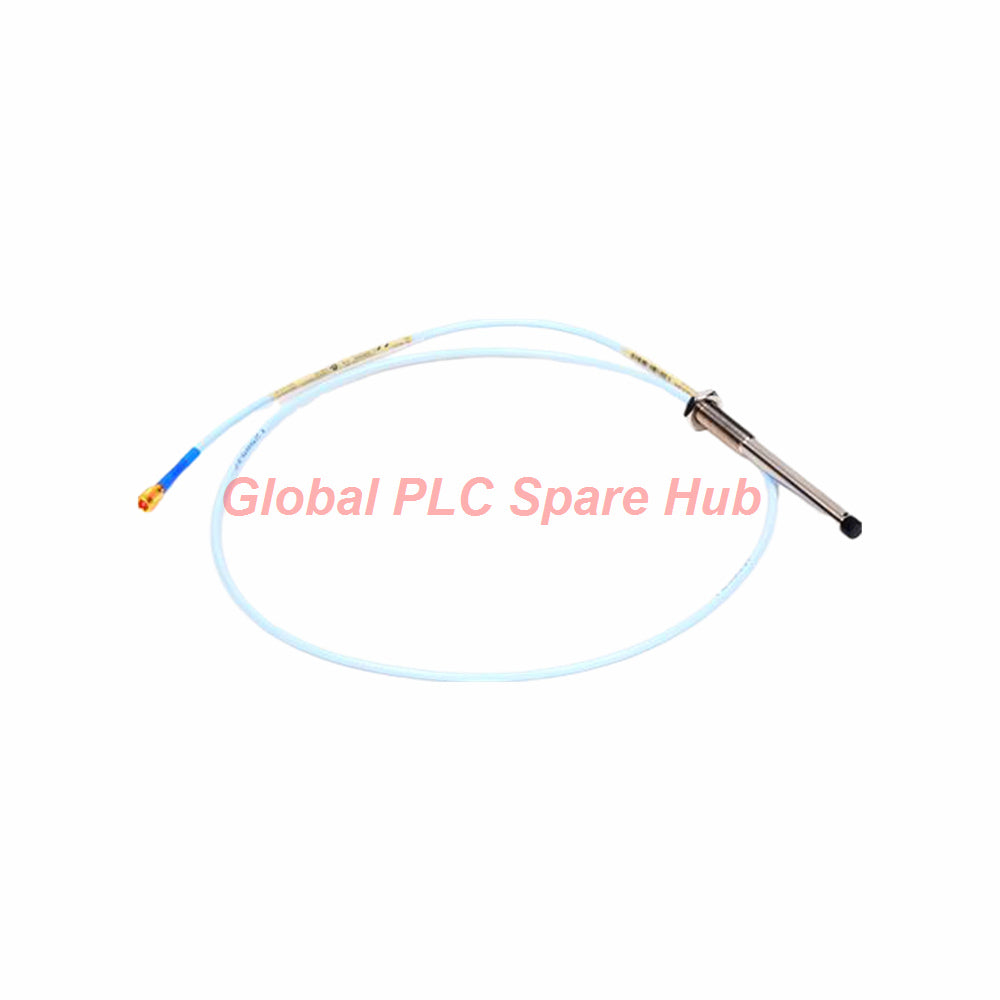

330103-00-04-50-02-00 Bently Nevada Eddy Current Transducer

330103-00-04-50-02-00 محول بنتلي نيفادا تيار إيدي الدوّامي

Manufacturer: Bently Nevada
Product No.: 330103-00-04-50-02-00
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة

يعد المسبار التقاربي 330103-00-04-50-02-00 Bently Nevada 3300 XL 8 مم محول إزاحة عالي الدقة يعمل بالتيار الدوامي، ومصمم لمراقبة اهتزاز العمود وموضعه بشكل مستمر في الآلات الدوارة الحيوية. يتميز هذا المستشعر بسن متري M10x1 بطول غير مسنن يبلغ 0 مم وطول إجمالي للحافظة يبلغ 40 مم، ويشتمل على كابل مدمج بطول 5.0 متر مزود بموصل محوري ClickLoc. يوفر هذا المستشعر خرج جهد خطي دقيق عند إقرانه بمستشعر تقاربي مطابق بطول 5 أمتار للقياس غير التلامسي للعمود في البيئات الصناعية الخطرة وذات درجات الحرارة العالية.

تفاصيل بنية التكوين

سلسلة مجسات Bently Nevada 3300 XL 8 مم
- رمز الجزء الأساسي [330103]: علبة مترية ملولبة M10 × 1، طرف قياسي 8 مم
- خيار الطول غير الملولب [00]: 0 مم (هيكل العلبة ملولب بالكامل)
- خيار الطول الكلي للعلبة [04]: طول العلبة 40 مم
- خيار الطول الإجمالي [50]: 5.0 أمتار (16.4 قدم) كابل متكامل
- خيار الموصل والكابل [02]: موصل ClickLoc محوري مصغر، هيكل كابل قياسي
- خيار موافقة الوكالة [00]: نوع تجاري قياسي غير معتمد

المواصفات الفنية وحدود التشغيل

المعلمة الهندسية	تفاصيل المواصفات الميدانية
اسم المصنع	Bently Nevada
رمز الجزء الكامل للطلب	330103-00-04-50-02-00
خط الإنتاج	نظام محول 3300 XL 8 مم
نطاق القياس الخطي	2.0 مم (80 ميل)، يمتد من 0.25 مم إلى 2.3 مم فجوة (-1 إلى -17 فولت تيار مستمر)
إعداد الفجوة الموصى به	-9 فولت تيار مستمر [حوالي 1.27 مم (50 ميل) مسافة مادية]
مقاومة حلقة التيار المستمر (RPROBE)	8.73 ± 0.50 أوم (الموصل المركزي إلى الغلاف الخارجي)
سن العلبة والتركيب	سن متري M10x1 (أقصى طول للسن: 15 مم)
مادة العلبة الميكانيكية	جسم غلاف من الفولاذ المقاوم للصدأ AISI 303 أو 304
مادة طرف المحول	مجموعة طرف مصبوب من كبريتيد البولي فينيلين (PPS)
حدود إغلاق الضغط	ختم تفاضلي O-Ring من Viton بين طرف المسبار والعلبة المعدنية
نطاق درجة حرارة التشغيل	التقييم القياسي: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت)
مقاومة الرطوبة النسبية	تغير <3% في عامل المقياس المتوسط (ASF) وفقًا للمواصفة IEC 68-2-3 (56 يومًا عند 93% رطوبة نسبية)

الأجهزة المتوافقة والتطبيقات التشغيلية

إلكترونيات النظام وتوصيلات الكابلات:
- مستشعرات Bently Nevada 3300 XL 5-Meter Proximitor (يجب أن يتطابق طول النظام مع الطول الكلي للكابل).
- شاشات حماية الآلات 3500/40M و 3500/42M.
- كابل تمديد ميداني ثلاثي النواة محمي (يصل إلى 305 أمتار / 1000 قدم).
الآلات المستهدفة والأنظمة الصناعية:
- قياس الاهتزاز الديناميكي لمجاري المحمل الشعاعي على مضخات تغذية الغلايات والتوربينات البخارية وصناديق التروس.
- إزاحة العمود المحوري (مراقبة وضع الدفع) على ضواغط الغاز الطاردة المركزية عالية السرعة.
- توليد إشارة مرجع الطور Keyphasor على المحركات الكهربائية وأعمدة المولدات.

قدرات المراقبة التشخيصية والتنبؤية

يوفر محول التيار الدوامي 330103-00-04-50-02-00 Bently Nevada مخرجات جهد فجوة مستمرة وفي الوقت الفعلي تعكس الخلوص الفيزيائي للعمود بالنسبة لطرف المسبار. عند توصيله بمستشعر 3300 XL Proximitor، يشير التوهين في الإشارة أو التحول غير المتوقع في خط الأساس مباشرة إلى التدهور الميكانيكي الفيزيائي. يكشف مقاومة حلقة التيار المستمر المفتوحة (>9.23 أوم) عن تلف الكابل، بينما يشير تثبيت الجهد بالقرب من الصفر إلى قصر الدائرة في الموصل. يتيح التسامح الضيق لعامل المقياس في النظام (±5% ASF) الكشف المبكر عن انحراف العمود، ودوران الزيت تحت المتزامن، وظروف عدم التوازن قبل وقت طويل من الانهيار الميكانيكي الكارثي للمحمل.

رؤية Global PLC Spare HUB

خلال عملية إصلاح طارئة لمجموعة مضخة ضغط عالٍ، أبلغ محللو الاهتزاز عن انحراف خط أساس شديد في حلقة تقارب جديدة التركيب. كشفت الاختبارات الميدانية أن مسبارًا بطول 5 أمتار (330103-00-04-50-02-00) قد تم توصيله عن طريق الخطأ مباشرة بمستشعر Proximitor بطول 9 أمتار باستخدام كابل تمديد إضافي، مما أدى إلى خروج عامل المقياس عن المعايرة. أدى استبدال مستشعر Proximitor غير المتطابق بوحدة مخصصة بطول 5 أمتار إلى استعادة استجابة المقياس الخطي الصحيحة (-200 مللي فولت/ميل خرج عبر نافذة الفجوة بالكامل 80 ميل). يظل ضمان مطابقة طول النظام عبر المسبار وكابل التمديد وإلكترونيات المشغل أمرًا حاسمًا لمراقبة الاهتزازات بشكل صحيح.

الضمان والخدمات اللوجستية والشحن السريع

حالة توريد المنتج: مخزون صناعي جديد وأصلي 100%
تغطية الضمان: ضمان جودة قياسي لمدة 12 شهرًا من تاريخ الإرسال
معالجة الإرسال: تنفيذ سريع للطلبات، الشحن في غضون 24 إلى 48 ساعة بعد الدفع
التسليم السريع للخدمات اللوجستية: النقل العالمي ذو الأولوية عبر شبكات FedEx و UPS و DHL Express

اختيار الهندسة والأسئلة الشائعة التشغيلية

لماذا من الضروري توصيل مجموعة مسبار بطول 5 أمتار مباشرة بمستشعر Proximitor مصنف بطول 5 أمتار دون استخدام كابلات تمديد؟

يتم ضبط مشغلات Proximitor في المصنع للتذبذب عند معلمات دائرة رنين محددة بناءً على الطول الإجمالي للنظام. يؤدي توصيل مسبار بطول 5 أمتار (330103-00-04-50-02-00) مباشرة بمشغل بطول 5 أمتار إلى الحفاظ على مطابقة دقيقة للمقاومة دون الحاجة إلى كابلات تمديد وسيطة.

كيف يتحقق الفنيون من عمق التركيب الفعلي عند تركيب خيار 00 غير الملولب؟

نظرًا لأن الخيار 00 لا يتميز بطول غير ملولب، فإن الغلاف المصنوع من الفولاذ المقاوم للصدأ بالكامل بطول 40 مم ملولب. يجب على الفنيين ضبط ارتباط السن باستخدام صواميل قفل خارجية أثناء مراقبة جهد التحيز DC باستخدام مقياس متعدد رقمي حتى الوصول إلى قراءة الفجوة المستهدفة (-9.0 فولت تيار مستمر).

ما هو وضع الفشل الفيزيائي الذي يحدث إذا انخفضت درجات حرارة التشغيل إلى أقل من -34 درجة مئوية (-30 درجة فهرنهايت)؟

يؤدي التعرض لدرجات حرارة تحت الصفر أقل من -34 درجة مئوية إلى تصلب حلقة O-ring الداخلية من Viton بين طرف PPS والغطاء المعدني، مما يؤدي إلى فقدان المرونة وفي النهاية تسرب الضغط التفاضلي في ظل قيود تشغيل ختم السائل الشديدة.

كيف يمكن للمهندسين منع ارتخاء موصل الكابل الناجم عن اهتزاز الآلات عالية التردد؟

يشتمل موصل ClickLoc المحوري على حلقة قفل ميكانيكية زنبركية. يجب على الفنيين الضغط على الغلاف الخارجي ولفه حتى يستقر بإحكام في مكانه، ثم وضع واقيات موصلات السيليكون أو أنابيب الانكماش الحراري لمنع تسرب الزيت.

ما هي خصائص المادة المستهدفة المطلوبة للحفاظ على عامل مقياس معاير يبلغ -200 مللي فولت/ميل؟

تفترض معايرة عامل المقياس القياسي هدف عمود من الفولاذ AISI 4140. يؤدي تركيب المسبار فوق أعمدة هدف من الفولاذ المقاوم للصدأ أو السبائك المتخصصة إلى تغيير النفاذية المغناطيسية، مما يتطلب إعادة معايرة كهربائية مخصصة أو تصحيحات للمقياس داخل برنامج المراقبة.
