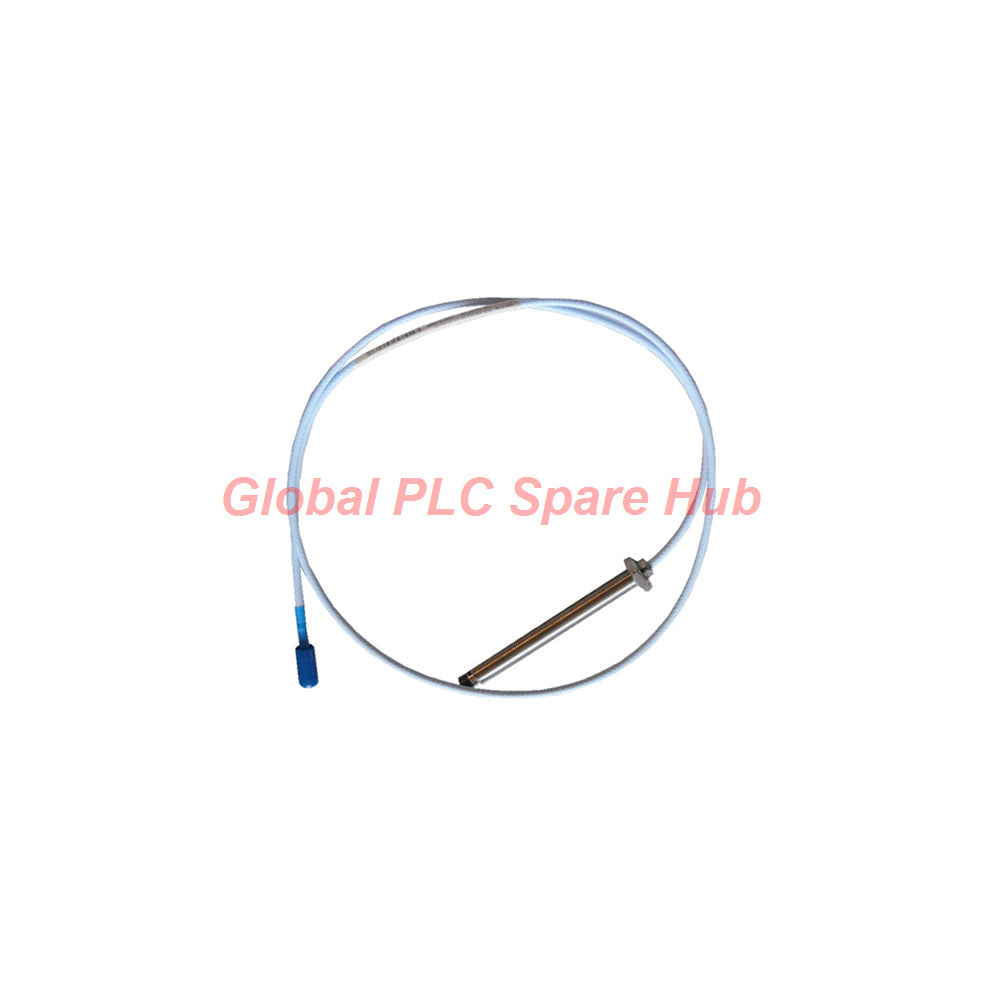

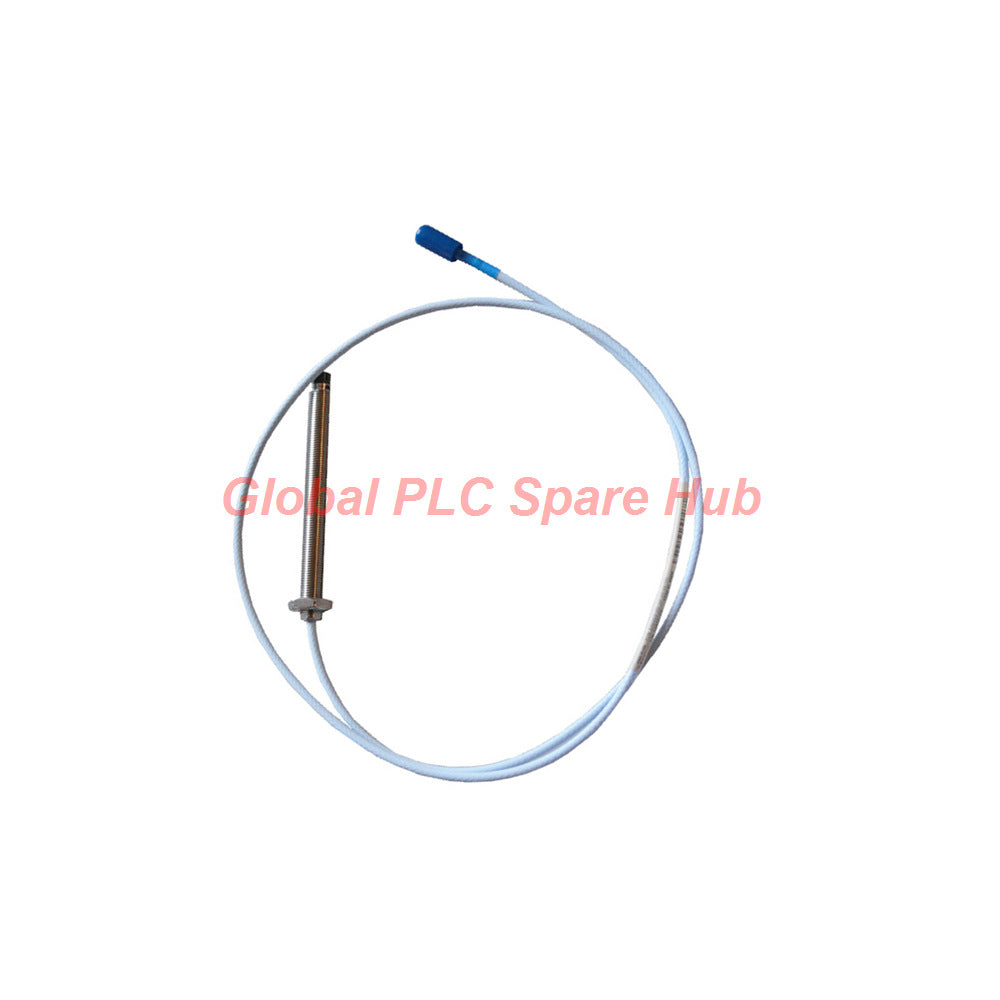

330103-00-04-10-01-00 محول تيار إيدي بينتلي نيفادا
Manufacturer: Bently Nevada
Product No.: 330103-00-04-10-01-00
Condition： متوفر بالمخزون
Product Type: مجس القرب
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يوفر المجس التقاربي Bently Nevada 3300 XL 8 mm طراز 330103-00-04-10-01-00 قياسًا عالي الدقة للاهتزاز بدون تلامس.
تعتمد أنظمة مراقبة صحة الآلات على محول التيار الدوامي هذا لتتبع إزاحة العمود وسرعته.
يُدمج المهندسون هذا المستشعر مع مستشعرات التقارب 3300 XL Proximitor لضمان حماية الأصول المستمرة.
يوفر الغلاف الملولب المتري M10x1 استقرارًا ميكانيكيًا عبر بيئات التوربينات الصناعية القاسية.
تفصيل لاحقة رقم الجزء وتكوينه
توضح الشجرة الهرمية أدناه كل رمز خيار لـ 330103-00-04-10-01-00 باستخدام مبادئ MECE:
-
330103 — مجس تقاربي Bently Nevada 3300 XL 8 مم (سن M10 x 1، بدون درع)
- 00 — طول الغلاف غير الملولب: 0 مم (غلاف ملولب بالكامل)
- 04 — الطول الكلي للغلاف: تصميم غلاف 40 مم
- 10 — الطول الكلي للكابل: 1.0 متر (3.3 قدم) كابل النظام
- 01 — الكابل والموصل: موصل محوري مصغر ClickLoc مع واقي موصل
- 00 — موافقة الوكالة: تكوين قياسي غير معتمد
جدول المواصفات الفنية
| فئة المواصفات | المعلمة | القيمة الهندسية / القياس |
|---|---|---|
| التعريف | الشركة المصنعة | Bently Nevada |
| تعيين الطراز | 330103-00-04-10-01-00 | |
| الكهربائية والديناميكية | نطاق القياس الخطي | 2.0 مم (80 ميل)، مدى -1 Vdc إلى -17 Vdc |
| إعداد الفجوة الموصى به | -9 Vdc [حوالي 1.27 مم (50 ميل)] | |
| مقاومة التيار المستمر (RPROBE) | 7.59 ± 0.50 أوم (من المركز إلى الموصل الخارجي) | |
| التركيب الميكانيكي | مادة رأس المجس | بوليمر بوليفينيلين سلفيد (PPS) |
| مادة غلاف المجس | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) | |
| سن الغلاف والتعشيق | سن M10x1، أقصى تعشيق للسن 15 مم | |
| التسامحات البيئية | درجة حرارة التشغيل القياسية | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| مقاومة الرطوبة | أقل من 3% تغير في ASF لكل IEC 68-2-3 (56 يومًا عند 93% رطوبة نسبية) | |
| ختم الضغط التفاضلي | ختم حلقي Viton بين رأس المجس والغلاف |
المعدات المستهدفة والتطبيقات النموذجية
- توربينات البخار والغاز: تقيس اهتزاز العمود الشعاعي وموضع الدفع المحوري تحت سرعات دوران عالية.
- ضواغط الغاز الطاردة المركزية: تكتشف حركة العمود الديناميكية وعدم استقرار طبقة الزيت في محامل المجلات الهيدروديناميكية.
- مضخات تغذية الغلايات: تتتبع اختلال توازن الدوار، واختلال محاذاة العمود، والارتخاء الميكانيكي في خطوط التوازن الحرجة.
قدرات التشخيص المتقدمة
يولد مجس سلسلة 3300 XL مخرجات جهد دقيقة تتناسب مع الإزاحة المادية للعمود.
تعالج أنظمة التشخيص الإشارات الخام للكشف عن أنماط ديناميكيات الدوار الرئيسية بما في ذلك مخططات المدارات وأطياف الشلال.
يعزل مهندسو الميدان الرنين الهيكلي، واحتكاك العمود، وتعب المحامل في المراحل المبكرة قبل حدوث الأعطال الكارثية.
اختيار النموذج والمقارنة الفنية
قارن بين المعلمات المعمارية الرئيسية بين هذين المجسين التقاربين من Bently Nevada 3300 XL:
| خيار التصميم | 330103-00-04-10-01-00 | 330103-00-04-50-02-00 |
|---|---|---|
| الطول الكلي للكابل | كابل نظام بطول 1.0 متر (3.3 قدم) | كابل نظام بطول 5.0 أمتار (16.4 قدم) |
| خيار درع الكابل | كابل قياسي غير مدرع مع واقي ClickLoc | حماية كابل مدرع FluidLoc مثبتة |
| تخطيط التثبيت | يتطلب كابل تمديد منفصل للوصول إلى المستشعر التقاربي | اتصال مباشر بالمستشعر التقاربي بدون كابل تمديد |
نصيحة فنية: اختر 330103-00-04-10-01-00 عند التوصيل عبر صناديق توصيل مبيت المحمل الداخلية باستخدام كابلات التمديد القياسية.
رؤية وخبرة Global PLC Spare HUB الميدانية
أثناء تحديث ضاغط في مصنع كيماويات، استبدل الفنيون مستشعرات التيار الدوامي القديمة المتدهورة.
في الظروف الساحلية الرطبة، غالبًا ما كانت تسربات الرطوبة تضر بوصلات الكابلات المحورية غير المحمية.
قدم فريقنا الهندسي مجس 330103-00-04-10-01-00 الذي يتميز بواقي موصل ClickLoc.
أغلق واقي الموصل المدمج المفصل المحوري تمامًا ضد تسرب الرطوبة المحيطة.
أدى هذا النشر إلى استعادة قراءات اهتزاز العمود المستقرة ومنع إنذارات تعطل الآلات الخاطئة.
شروط التعبئة والتغليف والتسليم والضمان
نقوم بفحص وتعبئة كل وحدة مستشعر 330103-00-04-10-01-00 لضمان معايرة المصنع سليمة.
يتم شحن الطلبات في غضون 24 إلى 48 ساعة عبر شركات الشحن السريع الممتازة بما في ذلك FedEx و UPS و DHL.
جميع العناصر تشمل تغطية ضمان قياسية لمدة 12 شهرًا ضد عيوب التصنيع.
الأسئلة الشائعة
س1: ما هو طول كابل التمديد الذي يتوافق مع كابل المجس 330103-00-04-10-01-00 بطول 1.0 متر؟
ج1: قم بإقران هذا المجس بكابل تمديد بطول 4.0 أمتار لإكمال حلقة نظام مستشعر تقارب قياسية بطول 5.0 أمتار.
س2: لماذا تؤثر درجة الحرارة المحيطة المنخفضة على سلامة ختم ضغط المجس؟
ج2: يؤدي تعريض المجس لدرجة حرارة أقل من -34 درجة مئوية إلى تقليل مرونة الحلقة الدائرية من الفيتون، مما قد يضر بأداء ختم الضغط التفاضلي.
س3: كيف يختلف الطراز 330103-00-04-10-01-00 عن الإصدار 330103-00-04-50-02-00 في التشغيل الميداني؟
ج3: يستخدم الطراز 330103-00-04-10-01-00 كابلًا غير مدرع بطول 1.0 متر، بينما يوفر الطراز 330103-00-04-50-02-00 تكوين كابل مدرع بطول 5.0 أمتار.
س4: ما هو نوع الأسلاك الميدانية التي تقلل من توهين الإشارة عالية التردد العائدة إلى رفوف المراقبة؟
ج4: قم بتركيب كابل ثلاثي الموصلات محمي (16 إلى 24 AWG) بأسلاك مطلية بالقصدير بحد أقصى 305 أمتار.
س5: ما هو إعداد الفجوة الفيزيائية الذي يضمن أقصى خرج جهد خطي أثناء الإعداد؟
ج5: اضبط فجوة التركيب الميكانيكي لتحقيق -9 Vdc، بما يتوافق مع مسافة فيزيائية تبلغ حوالي 1.27 مم (50 ميل).
