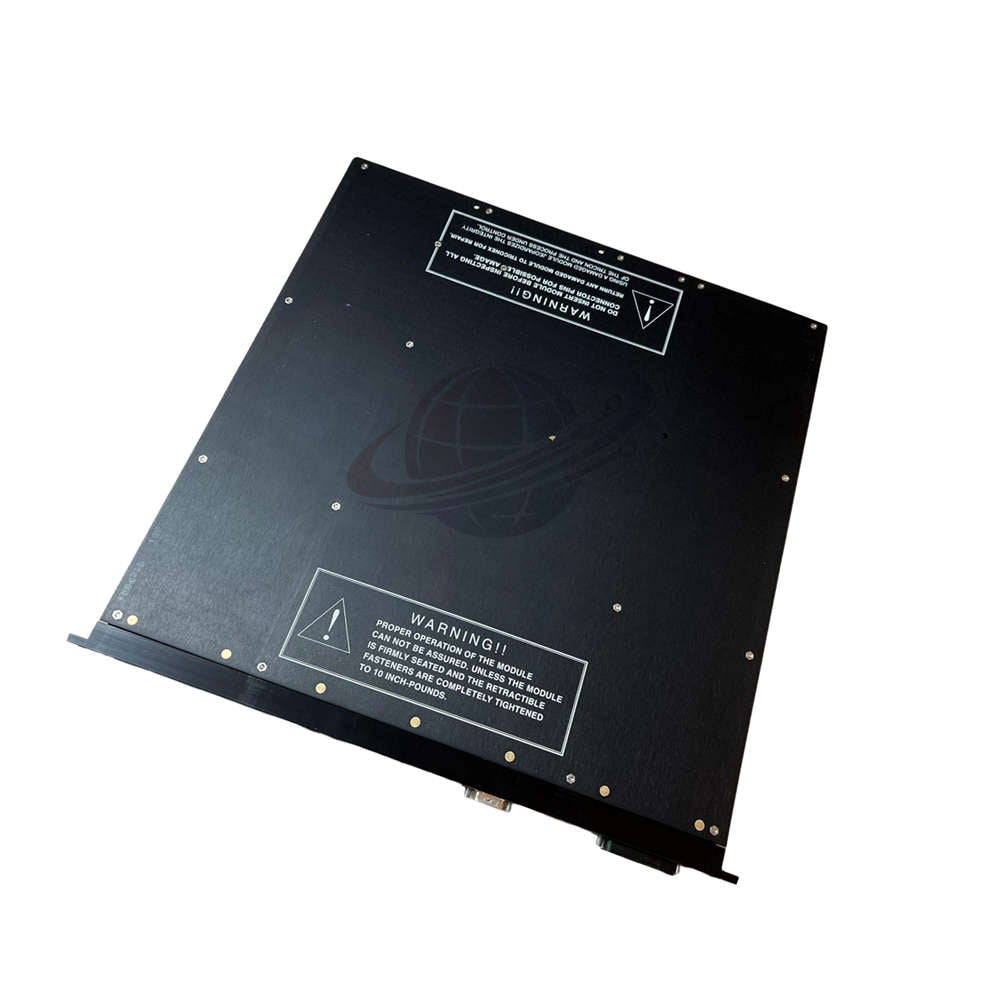

3008 وحدة تحكم Triconex للوحدة المركزية | ثلاثية الوحدات المتكررة

نظرة عامة على المنتج

• المعالج الرئيسي 3008 (MP) هو جوهر أنظمة السلامة Triconex v9.6 والإصدارات الأحدث.
• تعمل ثلاث وحدات 3008 بالتوازي لتنفيذ برامج التحكم الخاصة بالمستخدم بسلامة التكرار الثلاثي للوحدات (TMR).
• مجهز بمعالج Motorola MPC860 ذو 32 بت، يوفر تنفيذًا منطقيًا عالي السرعة عند 50 ميجاهرتز.
• تتيح إمكانيات تسلسل الأحداث المدمجة (SOE) ختمًا زمنيًا دقيقًا للمتغيرات المنفصلة بالمللي ثانية.

المواصفات الفنية

• العلامة التجارية: Triconex
• الموديل: 3008
• المعالج الدقيق: Motorola MPC860 (32 بت، 50 ميجاهرتز)
• الذاكرة: 16 ميجابايت DRAM، 32 كيلوبايت SRAM (مدعومة بالبطارية)، 6 ميجابايت فلاش
• معدل Tribus: 25 ميجابت في الثانية مع حماية CRC 32 بت
• معالج ناقل الإدخال/الإخراج: مخصص 32 بت 50 ميجاهرتز MPC860
• DMA: 32 بت، معزول بالكامل لاتصال آمن
• المؤشرات: PASS، FAULT، ACTIVE، MAINT، COM TX/RX، I/O TX/RX
• إصدار النظام: متوافق مع Tricon v9.6+

قدرات التشخيص والتكرار

• تتحقق التشخيصات الذاتية المستمرة من سلامة Flash PROM وSRAM وقنوات Tribus الثلاثية.
• يتميز 3008 بتصويت الأغلبية العتادي الذي يخفي الأخطاء العابرة دون التأثير على مخرجات العملية.
• يدعم الاستبدال السريع، مما يتيح استبدال وحدة معيبة بينما يظل النظام يعمل بكامل طاقته.
• تتيح مؤشرات ناقل الإدخال/الإخراج وCOM المنفصلة عزلًا سريعًا لاختناقات الاتصال أو أعطال الأجهزة.

سيناريوهات التطبيق النموذجية

• التحكم المركزي لأنظمة إيقاف الطوارئ (ESD) في المصافي.
• تنفيذ منطق الأمان الحرج في أجهزة ومراقبة محطات الطاقة النووية.
• أنظمة إدارة الموقد عالية السرعة (BMS) التي تتطلب موثوقية ثلاثية 100%.
• مراقبة SOE الموزعة في منشآت البتروكيماويات العالمية عبر مزامنة NCM.

رؤية Global PLC Spare HUB

• إن 3008 هو أداة "عالية التوافر" تفصل منطق التطبيق عن اتصالات الناقل.
• تؤكد مراجعتنا الفنية على حماية CRC 32 بت على وصلة Tribus، مما يضمن عدم دمج البيانات التالفة أثناء النقل في نتيجة السلامة النهائية.
• لتحقيق أقصى قدر من الموثوقية، تأكد من تثبيت وحدات 3008 في هيكل مزود ببطارية احتياطية سليمة لحماية بيانات تكوين SRAM بحجم 32 كيلوبايت.

شروط الشحن والضمان

• الضمان: ضمان جودة لمدة 12 شهرًا لجميع المعالجات الرئيسية 3008.
• اللوجستيات السريعة: تسليم عالمي عبر FedEx أو UPS أو DHL Express.
• وقت المناولة: يتم الشحن من المخزون في غضون 24 إلى 48 ساعة.
• حالة المنتج: جهاز عتادي احترافي، تم فحصه بالكامل ليتوافق مع برنامج v9.6+.

الأسئلة الشائعة من الخبراء ونصائح الاختيار

• هل يمكنني تشغيل نظام Tricon بمعالجين 3008 فقط؟
• لا، تتطلب بنية TMR (التكرار الثلاثي للوحدات) ثلاثة وحدات 3008 بالضبط لإجراء التصويت العتادي اللازم.
• ماذا يحدث إذا كان ضوء COM TX يومض ولكن ضوء ACTIVE مطفأ؟
• يشير هذا إلى أن الوحدة تتصل بالناقل ولكنها لا تقوم حاليًا بتنفيذ برنامج المستخدم؛ تحقق من برنامج TriStation بحثًا عن أخطاء التكوين.
• هل DRAM في 3008 مدعوم بالبطارية؟
• لا، 32 كيلوبايت SRAM فقط هي التي تدعمها البطارية للاحتفاظ بالبيانات الثابتة؛ يستخدم DRAM للتنفيذ المؤقت عالي السرعة ولا يتطلب بطارية.
• كيف أتعامل مع مؤشر "MAINT" على اللوحة الأمامية؟
• تشير مؤشرات الصيانة (MAINT1/2) عادةً إلى تحذير داخلي غير حرج؛ استخدم سجلات التشخيص لتحديد ما إذا كان الاستبدال الوقائي ضروريًا.
• هل تدعم هذه الوحدة بروتوكول SOE الأقدم المستخدم في Tricon v8؟
• تم تحسين 3008 للإصدار v9.6 والإصدارات الأحدث؛ بالنسبة للأنظمة القديمة، يجب عليك التحقق من توافق كتلة SOE المحددة في دليل التخطيط والتركيب.
