2711P-T10C21D8S ألين-برادلي بانل فيو بلس 7 مقاس 10.4 بوصة

Allen-Bradley 2711P-T10C21D8S | محطة الرسوميات PanelView Plus 7

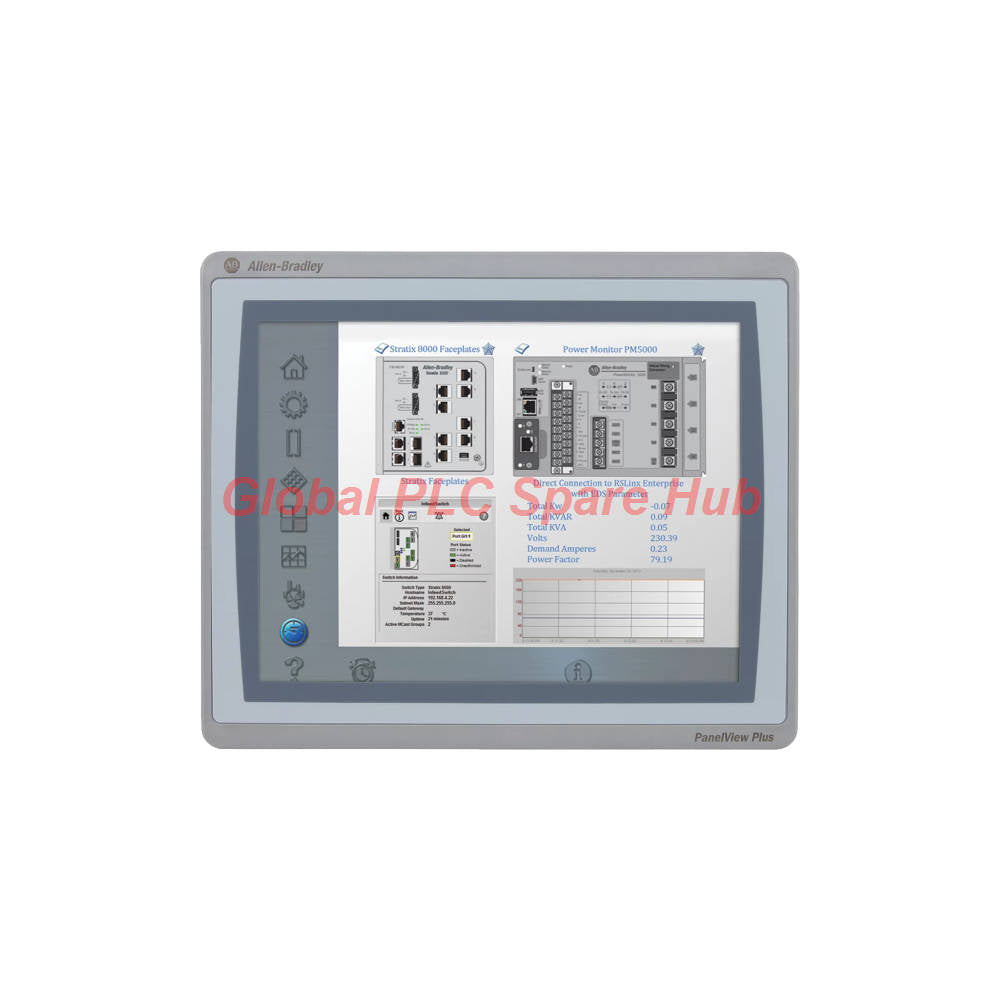

يعد جهاز Allen-Bradley 2711P-T10C21D8S محطة رسوميات ملونة مقاس 10.4 بوصة من عائلة منتجات PanelView Plus 7. ويوفر واجهة مشغل تعمل باللمس لعرض ظروف الآلة، وقيم العمليات، والتنبيهات، وشاشات التحكم ضمن نظام أتمتة صناعي متوافق.

تستخدم المحطة شاشة عرض بلورية ملونة (TFT LCD) بدقة 800 × 600 SVGA ورسومات ملونة 18-بت. ويدعم تنسيق العرض بنسبة 4:3 تخطيطات شاشات واجهة الإنسان والآلة (HMI) المعتمدة، بينما تتيح واجهة اللمس للمشغلين التفاعل مع عناصر التحكم المكونة ومعلومات العمليات.

مع ذاكرة وصول عشوائي (RAM) سعة 512 ميجابايت، وذاكرة تخزين نظام سعة 512 ميجابايت، وذاكرة تخزين تطبيقات غير متطايرة سعة 80 ميجابايت، توفر المحطة الموارد اللازمة لبيئة تشغيل واجهة الإنسان والآلة المدعومة. ويدعم نطاق دخل الجهد 18–30 فولت تيار مستمر مصادر طاقة صناعية متوافقة تعمل بالتيار المستمر.

01 | بنية واجهة الإنسان والآلة (HMI)

فكر في جهاز 2711P-T10C21D8S كطبقة مواجهة للمشغل في نظام التحكم في الماكينة. يتمثل دوره في تقديم المعلومات وقبول إدخالات المشغل؛ بينما يقوم جهاز التحكم المنطقي القابل للبرمجة (PLC) أو أي نظام تحكم آخر مكون بتنفيذ منطق التحكم الأساسي.

• الطبقة المرئية
  • شاشة ملونة TFT LCD مقاس 10.4 بوصة قطرياً
  • دقة 800 × 600 SVGA
  • رسومات ملونة 18-بت ونسبة عرض إلى ارتفاع 4:3
• طبقة تفاعل المشغل
  • إدخال عبر شاشة اللمس
  • مُصنفة لتحمل مليون عملية لمس، وفقاً للمواصفات المرفقة
  • تدعم التفاعل مع كائنات وعناصر تحكم واجهة الإنسان والآلة المكونة
• طبقة موارد النظام
  • ذاكرة وصول عشوائي (RAM) بسعة 512 ميجابايت
  • ذاكرة تخزين نظام بسعة 512 ميجابايت
  • ذاكرة تخزين غير متطايرة بسعة 80 ميجابايت مخصصة للتطبيقات، وفقاً للمواصفات المرفقة
• واجهة الطاقة
  • نطاق دخل 18–30 فولت تيار مستمر
  • أقصى استهلاك للطاقة مذكور هو 50 وات
  • سحب تيار محدد بـ 2.1 أمبير عند 24 فولت تيار مستمر

02 | ورقة المواصفات الفنية

المعلمة	المواصفات
الشركة المصنعة	Allen-Bradley
الطراز	2711P-T10C21D8S
عائلة المنتج	PanelView Plus 7
نوع المنتج	محطة رسوميات / واجهة إنسان وآلة (HMI)
تقنية العرض	شاشة ملونة TFT LCD
حجم الشاشة	10.4 بوصة قطرياً
منطقة العرض	211 × 158 مم (العرض × الارتفاع)
الدقة	800 × 600 SVGA
الرسومات الملونة	18-بت
نسبة العرض إلى الارتفاع	4:3
إدخال المشغل	شاشة لمس
تصنيف تفعيل اللمس	مليون ضغطة، كما هو محدد
ذاكرة النظام	ذاكرة وصول عشوائي (RAM) بسعة 512 ميجابايت
تخزين النظام	512 ميجابايت
تخزين التطبيقات	80 ميجابايت تخزين غير متطاير
جهد الدخل	18–30 فولت تيار مستمر
أقصى استهلاك للطاقة	50 وات
التيار المحدد عند 24 فولت تيار مستمر	2.1 أمبير
الوزن	حوالي 4.94 رطل (2.24 كجم)
رمز المنتج العالمي (UPC)	885630920528

03 | أداء الشاشة وتصميم واجهة المستخدم

p>تعتبر الدقة 800 × 600 SVGA ونسبة العرض إلى الارتفاع 4:3 أمراً مهماً عند تقييم بديل لواجهة إنسان وآلة (HMI) موجودة. تؤثر أبعاد الشاشة على وضع رسومات العمليات، وعناصر تحكم التنقل، وقوائم التنبيهات، وحقول إدخال المشغل.

• تخطيط الشاشة: تحقق من دقة ونسبة العرض إلى الارتفاع للتطبيق الأصلي قبل نقل أو استعادة مشروع واجهة الإنسان والآلة.
• وضوح الرسومات: راجع حجم النص، ووضوح التنبيهات، وتباين الألوان، وتباعد أهداف اللمس.
• عملية اللمس: تأكد من أن عناصر التحكم المستخدمة بشكل متكرر تظل سهلة الوصول وتستجيب باستمرار عبر منطقة العرض النشطة.
• توافق التطبيقات: تحقق من إصدار المشروع، ومتطلبات وقت التشغيل، والميزات المدعومة للمحطة المحددة قبل نقل التطبيق.

ملاحظة هندسية: حجم الشاشة المطابق لا يضمن توافق المشروع. يجب أيضاً التحقق من الدقة، وبرمجيات وقت التشغيل، وتكوين الاتصال، والتطبيق نفسه.

04 | تصميم طاقة التيار المستمر والتحقق منها

فحص الطاقة	المواصفات أو الإجراء
نطاق الدخل	18–30 فولت تيار مستمر
جهد الإمداد المرجعي	24 فولت تيار مستمر
التيار المحدد عند 24 فولت تيار مستمر	2.1 أمبير
أقصى طاقة مذكورة	50 وات
تحديد حجم الإمداد	اسمح بحمل واجهة الإنسان والآلة والأجهزة الأخرى المتصلة على نفس مصدر الطاقة.
التحقق من الجهد	قس الجهد عند المحطة تحت الحمل، وليس فقط عند مخرج مصدر الطاقة.
فحص التوصيلات	تحقق من القطبية، وسلامة المحطة، وحالة الموصل، وهبوط الجهد.

عند نقطة التشغيل المحددة بـ 24 فولت تيار مستمر، يكون سحب التيار المذكور 2.1 أمبير. عند تصميم إمداد اللوحة، ضع في اعتبارك ظروف بدء التشغيل، وفقدان التوصيلات، والأحمال الأخرى المتصلة. لا تحدد حجم الإمداد باستخدام الجهد الاسمي وحده.

فحص التشغيل: إذا تمت إعادة تشغيل الشاشة أو أصبحت غير مستقرة أثناء تشغيل الماكينة، فقس الجهد عند واجهة الإنسان والآلة أثناء تبديل المعدات الأخرى. قد يبدو الإمداد صحيحاً في حالة الخمول ولكنه قد يعاني من هبوط في الجهد تحت الحمل.

05 | أماكن استخدام محطة الرسوميات هذه

• آلات التعبئة والتغليف: تعرض حالة التشغيل، وإعدادات الإنتاج، والتنبيهات، وأوامر المشغل المكونة في تطبيق واجهة الإنسان والآلة.
• أنظمة مناولة المواد: توفر واجهة محلية لحالة السيور الناقلة، وتسلسلات الماكينة، ورسائل الخطأ، وشاشات الصيانة.
• منصات العمليات الصناعية: تعرض قيم العمليات، وأوضاع التشغيل، وظروف التنبيه، وتعليمات المشغل.
• محطات التجميع والاختبار: تدعم مطالبات المشغل، وشاشات حالة الإنتاج، وتفاعلات الماكينة المكونة.
• خزائن التحكم PLC: تعمل كواجهة مشغل محلية لأجهزة التحكم المتوافقة وتطبيقات واجهة الإنسان والآلة المدعومة.
• مشاريع الصيانة والتحديث: يمكن اعتبارها محطة بديلة عند التحقق من رقم الكتالوج، ومتطلبات التطبيق، وتكوين النظام.

تعتمد الوظائف الفعلية للمحطة على التطبيق المحمل ونظام التحكم المتصل. لا تفترض أن كل تطبيق يوفر نفس التنبيهات، أو الاتجاهات، أو وظائف الوصفات، أو ميزات الاتصال.

06 | تخطيط ترحيل التطبيقات والاستبدال

p>استبدال واجهة إنسان وآلة (HMI) موجودة يتضمن أكثر من مجرد مطابقة أبعاد الشاشة. قبل الطلب، تحقق من التفاصيل الهندسية التالية.

1. رقم الكتالوج: أكد رقم الجزء الكامل على الوحدة الموجودة أو وثائق المعدات.
2. توفر المشروع: حدد موقع مشروع واجهة الإنسان والآلة الأصلي، وملفات وقت التشغيل، وأي برمجيات تطوير مطلوبة.
3. توافق وقت التشغيل: تحقق من إصدار المشروع والوظائف المدعومة مقابل المحطة المستهدفة.
4. اتصالات جهاز التحكم: تحقق من طراز جهاز التحكم، وإعدادات الاتصال، وتكوين الشبكة، والمشغلات المطلوبة مقابل وثائق النظام.
5. سلوك الشاشة: تحقق من دقة الشاشة، والتنقل، وعرض التنبيهات، وسلوك إدخال المشغل أثناء الاختبار.
6. النسخ الاحتياطي والاستعادة: قم بعمل نسخة احتياطية للمشروع الحالي وسجل الإعدادات الحالية قبل استبدال المحطة.
7. قبول الموقع: اختبر التشغيل العادي، والتنبيهات، وأقفال الأمان، وأذونات المشغل قبل إعادة الماكينة إلى الإنتاج.
ol>

هام: المواصفات المقدمة لا تحدد جميع واجهات الاتصال، أو إصدارات البرمجيات، أو الشهادات، أو التصنيفات البيئية لرقم الكتالوج هذا تحديداً. أكد هذه التفاصيل في وثائق الشركة المصنعة المعمول بها قبل الانتهاء من تصميم التحديث.

07 | مصفوفة عزل الأعطال

العرض	المناطق المحتمل فحصها	تسلسل التشخيص الموصى به
المحطة لا تعمل	إمداد التيار المستمر، القطبية، التوصيلات، أو اتصال المحطة	قس الجهد عند واجهة الإنسان والآلة تحت الحمل. تحقق من القطبية وافحص توصيلات الطاقة.
إعادة تشغيل الشاشة بشكل متقطع	هبوط الجهد، مصدر طاقة غير مستقر، توصيلات مرتخية، أو أعطال نظام أخرى	راقب إمداد التيار المستمر أثناء بدء تشغيل الماكينة وأحداث التبديل. افحص التوصيلات وحمل الإمداد.
إدخال اللمس غير متسق	حالة شاشة اللمس، التلوث، تخطيط التطبيق، أو سلوك البرمجيات	افحص ونظف الشاشة وفقاً للتعليمات المعتمدة. اختبر مناطق شاشة مختلفة وراجع تكوين التطبيق.
محتوى الشاشة مفقود أو غير صحيح	مشروع غير صحيح، وقت تشغيل غير متوافق، أو مشكلة تكوين تطبيق	تحقق من المشروع المحمل، وإصدار وقت التشغيل، وإعدادات الشاشة، ونسخة المشروع الاحتياطية.
واجهة الإنسان والآلة لا يمكنها الاتصال بجهاز التحكم	توصيلات الشبكة، توفر جهاز التحكم، العنونة، المشغل، أو إعدادات الاتصال	تحقق من التوصيلات المادية وحالة جهاز التحكم. تحقق من البروتوكول المكون، والعنونة، وإعدادات اتصال التطبيق.
التنبيهات أو القيم المعروضة لا تتطابق مع العملية	علامات (Tags) جهاز التحكم، منطق التطبيق، تعيين البيانات، أو اتصال قديم	قارن شاشة واجهة الإنسان والآلة مع قيم جانب جهاز التحكم وراجع تعيينات العلامات وحالة الاتصال.
المحطة البديلة تفشل في قبول التطبيق	عدم توافق المشروع، تكوين مفقود، أو إعدادات نظام مختلفة	استعد إصدار المشروع الصحيح، وتحقق من تكوين النظام، وأكمل إجراء الاختبار الوظيفي للموقع.

النهج التشخيصي: افصل أعطال الطاقة، وأعطال الشاشة أو اللمس، وأعطال الاتصال، وأعطال التطبيق. هذا يمنع استبدال الأجهزة غير الضروري عندما يكون السبب الفعلي هو مشكلة في المشروع أو التكوين.

08 | رؤية Global PLC Spare HUB

بالنسبة لاستبدال PanelView، أهم عمليات الفحص هي رقم الكتالوج الكامل، وتوافق التطبيق، وإعدادات اتصال جهاز التحكم، ومتطلبات الطاقة. قد تعمل المحطة بشكل صحيح ولكنها قد تفشل في تشغيل الماكينة إذا كان مشروع واجهة الإنسان والآلة الأصلي أو تكوين الاتصال غير متوفر.

• لفرق الصيانة: قم بنسخ التطبيق احتياطياً وسجل إعدادات اتصال جهاز التحكم قبل إزالة المحطة الموجودة.
• لمتكامل الأنظمة: تحقق من توافق المشروع واختبر أوامر المشغل، والتنبيهات، والشاشات المهمة قبل تسليم الموقع.
• لفرق المشتريات: قارن رقم الطراز الكامل بدلاً من الاعتماد على اسم عائلة PanelView Plus 7 أو حجم الشاشة وحده.
• لاستكشاف الأخطاء وإصلاحها: أكد استقرار طاقة التيار المستمر أولاً، ثم تحقق من الاتصال وسلوك التطبيق قبل اتخاذ قرار بأن أجهزة الشاشة قد تعطلت.
• لتخطيط قطع الغيار: احتفظ برقم الكتالوج الأصلي ونسخة المشروع الاحتياطية مع سجلات صيانة الماكينة.

09 | الأسئلة الشائعة

س1. هل يمكنني نقل تطبيق PanelView موجود مباشرة إلى هذه المحطة؟

ليس بدون التحقق من التوافق. أكد إصدار المشروع الأصلي، وتكوين المحطة المستهدفة، ومتطلبات وقت التشغيل، والميزات المدعومة. احتفظ بنسخة احتياطية تم التحقق منها واختبر التطبيق المنقول قبل توصيله بمعدات حية.

س2. ماذا يجب أن أفعل إذا عملت واجهة الإنسان والآلة ولكنها تعرض قيم عمليات غير صحيحة؟

قارن القيم المعروضة ببيانات جهاز التحكم الفعلية. ثم تحقق من تعيينات العلامات، وعنونة جهاز التحكم، وحالة الاتصال، وتكوين التطبيق. الشاشة التي تعمل لا تثبت أن واجهة الإنسان والآلة تتلقى بيانات العمليات الصحيحة.

س3. ما هي السعة التي يجب أن أسمح بها لمصدر طاقة 24 فولت تيار مستمر؟

تدرج البيانات المقدمة 2.1 أمبير عند 24 فولت تيار مستمر وأقصى استهلاك للطاقة 50 وات. ضع في اعتبارك حمل واجهة الإنسان والآلة بالإضافة إلى الأجهزة الأخرى على نفس الإمداد، وهبوط جهد التوصيلات، وهامش تصميم مناسب. تحقق من متطلبات الإمداد النهائية مقابل وثائق تركيب الشركة المصنعة.

س4. هل شاشة مقاس 10.4 بوصة كافية للتأكد من أن هذه الوحدة هي البديل الصحيح؟

لا. حجم الشاشة هو معيار مطابقة واحد فقط. أكد رقم الكتالوج الكامل، والدقة، ونسبة العرض إلى الارتفاع، ومتطلبات الطاقة، وتوافق التطبيقات، وإعدادات اتصال جهاز التحكم قبل الطلب.

س5. ما هي المعلومات التي يجب أن أرسلها عند طلب عرض سعر للاستبدال؟

قدم رقم الطراز الكامل، والكمية المطلوبة، وبلد الوجهة، وما إذا كانت المحطة لمشروع جديد أو ماكينة موجودة. للاستبدال، قم بتضمين إصدار مشروع واجهة الإنسان والآلة الحالي إذا كان معروفاً، وطراز جهاز التحكم، وصورة لملصق المنتج. تساعد هذه التفاصيل في تحديد أسئلة التوافق قبل الشراء.

10 | الطلب، الضمان والشحن

• الشركة المصنعة: Allen-Bradley
• الطراز: 2711P-T10C21D8S
• السلسلة: PanelView Plus 7
• نوع المنتج: محطة رسوميات ملونة / واجهة إنسان وآلة (HMI) مقاس 10.4 بوصة
• الضمان: 12 شهراً، خاضع لشروط الضمان الكتابي للبائع.
• شركات الشحن: FedEx، وUPS، وDHL، تخضع للوجهة وتوفر الخدمة.
• هدف الإرسال: 24–48 ساعة بعد تأكيد الطلب، خاضع لتوفر المخزون وتصفية الدفع.

اطلب عرض سعر لجهاز Allen-Bradley 2711P-T10C21D8S. أرسل الكمية المطلوبة، والوجهة، وتفاصيل التطبيق أو الاستبدال للمساعدة في تأكيد التكوين الصحيح قبل الشحن.
