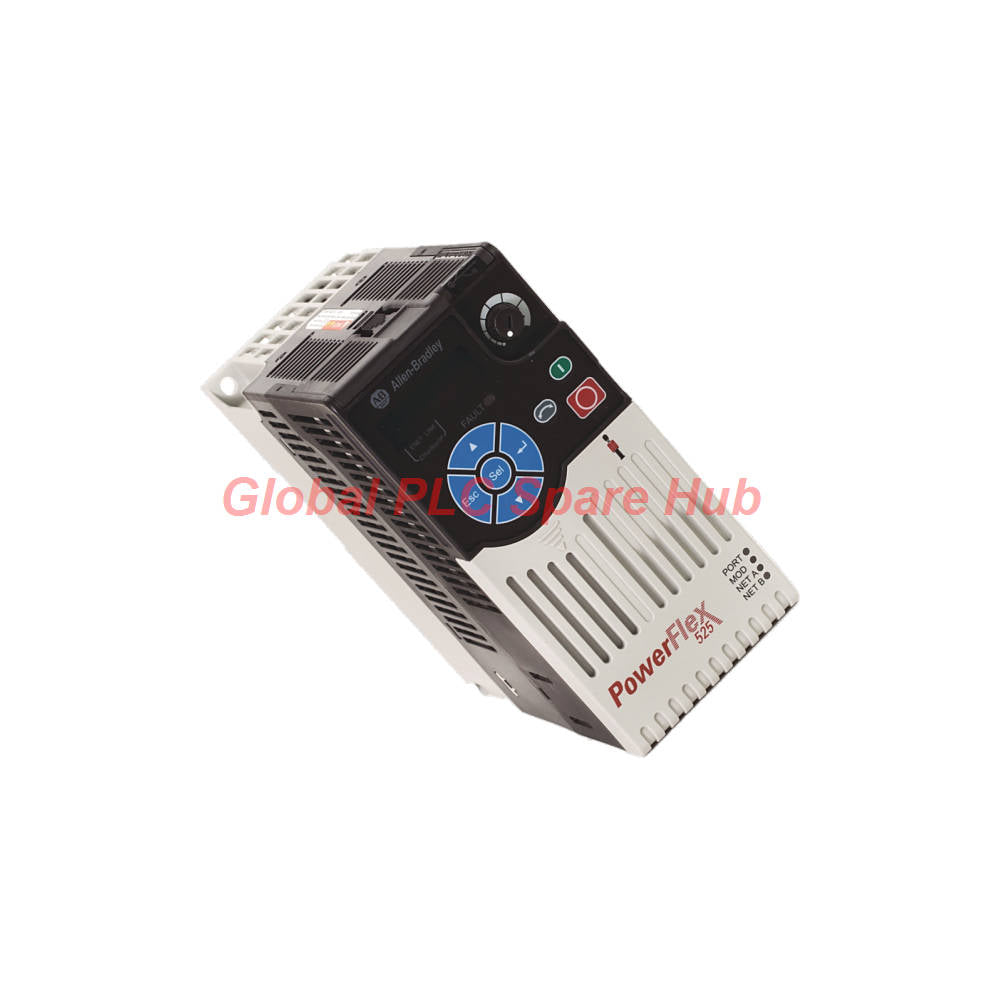

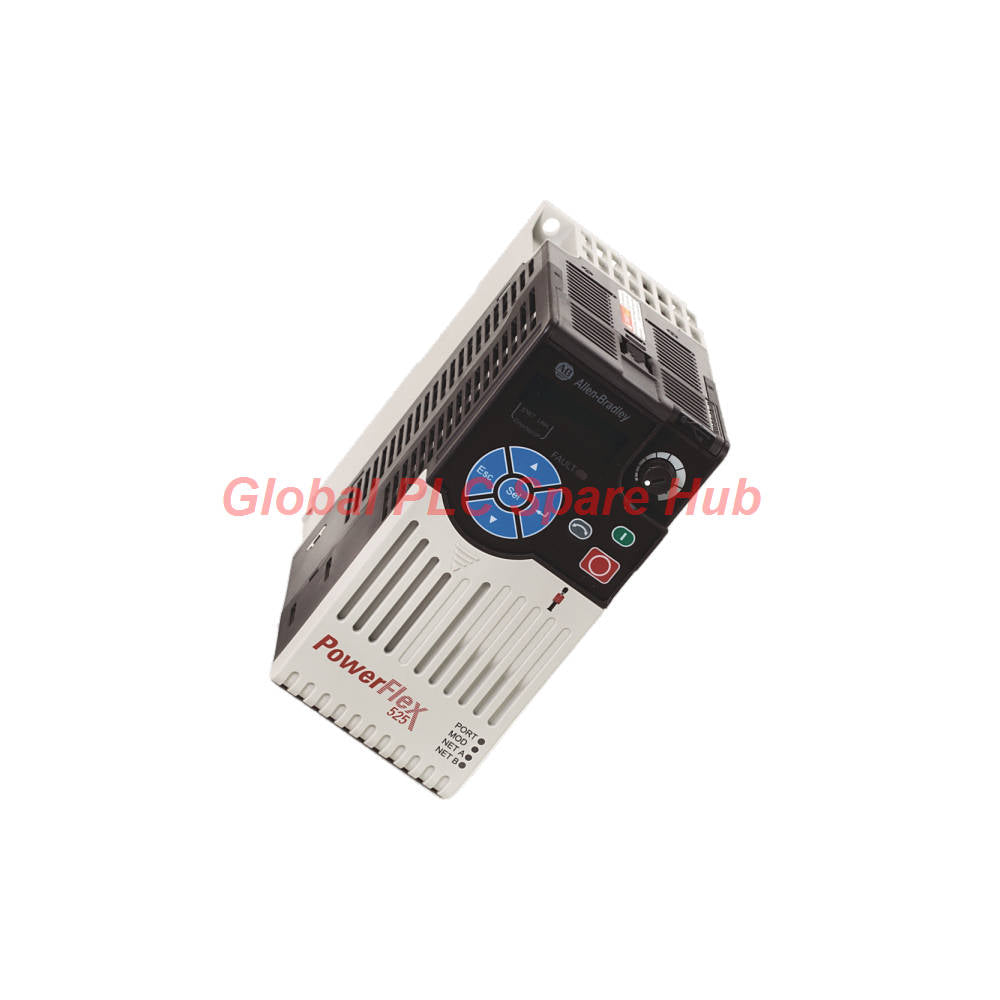

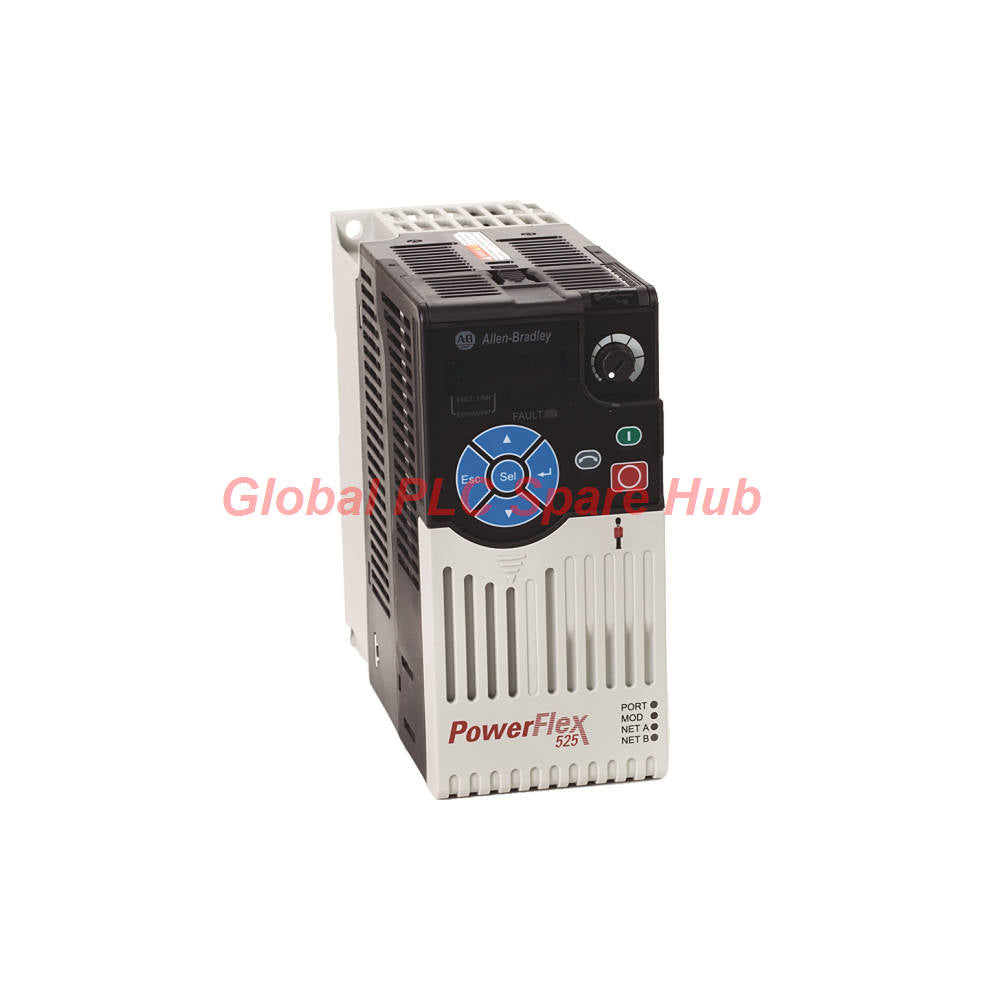

محرك التيار المتردد 25B-D2P3N104 PowerFlex 525 من شركة ألين-برادلي (Allen-Bradley)

نظرة عامة على المنتج | وحدة تحكم في محرك تيار متردد مدمجة

إن جهاز Allen-Bradley 25B-D2P3N104 هو محرك تيار متردد متغير التردد من طراز PowerFlex 525، تم تصنيعه بواسطة شركة Rockwell Automation. يقوم بالتحكم في محركات التيار المتردد ثلاثية الطور المتوافقة عن طريق تنظيم تردد الخرج والجهد.

يوفر هذا المحرك من فئة Frame A قدرة تبلغ 0.75 كيلوواط (1 حصان) للتطبيقات ذات الخدمة العادية والخدمة الشاقة على حد سواء. وتدعم واجهة EtherNet/IP المدمجة فيه التكامل مع أنظمة الأتمتة الصناعية المتوافقة.

يُعد التصميم المدمج مناسباً للآلات المستقلة، ولوحات التحكم في المحركات الموزعة، وخطوط الإنتاج القائمة. تساعد ميزات الأمان المدمجة وأنماط التحكم القابلة للبرمجة المهندسين على تكييف المحرك مع متطلبات الآلات المختلفة.

• المُصنِّع: Rockwell Automation / Allen-Bradley
• عائلة المنتج: PowerFlex 520 Series
• سلسلة المحرك: PowerFlex 525
• رقم الكتالوج: 25B-D2P3N104
• فئة المحرك: محرك تيار متردد متغير التردد / VFD
• القدرة المقدرة للمحرك: 0.75 كيلوواط (1 حصان)
• تيار الخرج المقدر: 2.3 أمبير
• فئة التغذية الكهربائية: 380–480 فولت تيار متردد، ثلاثي الطور
• واجهة الشبكة: EtherNet/IP مدمجة

المواصفات الفنية | البيانات الكهربائية والميكانيكية

ملاحظة الاختيار: قم دائماً بتحديد حجم المحرك وفقاً لتيار لوحة اسم المحرك، وخصائص الحمل، وظروف التغذية الكهربائية، وجداول خفض القدرة الخاصة بالمُصنِّع. تصنيف القدرة الحصانية وحده لا يحدد الملاءمة.

قدرات التحكم | مطابقة المحرك للحمل

يعتمد تنظيم السرعة الذي يمكن تحقيقه على طريقة التحكم المحددة، ومعاملات المحرك، والحمل، وتكوين التغذية الراجعة. لا تطبق رقم أداء واحداً على كل وضع تشغيل.

الاتصال وتكامل الأتمتة

• EtherNet/IP مدمجة: تربط المحرك بوحدات التحكم وشبكات الصناعة المتوافقة.
• حلقة مستوى الجهاز (DLR): يمكن أن تحسن طوبولوجيا الشبكة المدعومة مرونة الاتصال عندما تدعم الشبكة الكاملة التكوين المطلوب.
• مداخل/مخارج رقمية: تدعم أوامر الآلة القابلة للتهيئة وواجهات الحالة. تحقق من تخصيص المحطات بدقة في الدليل.
• المراجع التناظرية: تدعم المداخل التناظرية المتوافقة إشارات مرجعية مناسبة للسرعة.
• واجهة المشفر (Encoder): تحقق من متطلبات المشفر، وخيارات التغذية الراجعة المدعومة، والتوصيلات قبل اختيار تطبيق الحلقة المغلقة.
• برنامج التهيئة: استخدم أدوات Rockwell Automation المتوافقة وملفات تعريف الجهاز لإعداد المعاملات والتشغيل.

لا تفترض أن وظائف DeviceNet أو PROFIBUS DP أو الاتصال ثنائي المنفذ مدرجة في رقم الكتالوج هذا. تحقق من أي محول شبكة أو ملحق مطلوب بشكل منفصل.

سير عمل التركيب والتشغيل

1. تحقق من التغذية الكهربائية. تأكد من الجهد ثلاثي الطور المتاح وتصنيفات أجهزة الحماية.
2. تحقق من لوحة اسم المحرك. سجل الجهد المقدر، والتيار، والتردد، والقدرة، والسرعة.
3. افحص ظروف اللوحة. اسمح بوجود مسافات خلوص وتدفق هواء مطلوبين لترتيب التركيب المختار.
4. ركب المحرك. اتبع تعليمات التركيب الرسمية والأكواد الكهربائية المعمول بها.
5. قم بتوصيل محطات الطاقة والمحرك. حافظ على فصل أسلاك التحكم عن كابلات خرج المحرك حيثما كان ذلك ممكناً.
6. قم بتوصيل إشارات التحكم. تحقق من المداخل الرقمية، والمراجع التناظرية، وكابلات الشبكة، والتأريض.
7. أدخل بيانات المحرك. اضبط معاملات المحرك المطلوبة قبل إجراء عملية الضبط المحددة.
8. اختبر عند سرعة منخفضة. تحقق من اتجاه الدوران، والتسارع، وسلوك التوقف، واستجابة الحمل.
9. تحقق من الاتصالات. تحقق من عنوان شبكة المحرك، وتكوين وحدة التحكم، وامتلاك الأوامر.

تنبيه التركيب: يعتمد التكديس الصفري والتركيب الأفقي على متطلبات تركيب المحرك. قد تتطلب الترتيبات الأفقية إجراءات تبريد إضافية. تحقق من الظروف الدقيقة في الدليل الحالي.

ملاءمة التطبيق | أين يضيف هذا المحرك قيمة

• السيور الناقلة: ضبط سرعة السير لتتناسب مع تدفق الإنتاج وتوقيت النقل.
• المضخات: تنظيم سرعة المحرك المرتبطة بالتدفق حيثما يسمح النظام الهيدروليكي بالتشغيل المتغير السرعة.
• المراوح والمنافيخ: مطابقة الطلب على تدفق الهواء مع تجنب التشغيل غير الضروري بسرعة ثابتة.
• آلات التعبئة والتغليف: التحكم في محركات التغذية والفهرسة ومناولة المواد المتوافقة.
• الخلاطات والمحرضات: ضبط سرعة الدوران لمتطلبات العملية والحمل المناسبة.
• آلات التشغيل والمحركات المساعدة: توفير تحكم قابل للبرمجة في السرعة للمحركات المساعدة المتوافقة.
• أنظمة الأتمتة القائمة: دمج التحكم في المحرك مع بنيات التحكم المدعومة القائمة على EtherNet/IP.

دليل التشخيص | تحديد الأعطال قبل استبدال الأجهزة

مثال ميداني: قد يتعطل سير ناقل أثناء البدء حتى عندما يتطابق تصنيف قدرة المحرك مع المحرك. يجب على المهندس التحقق من زمن التسارع، والإعاقة الميكانيكية، وبيانات لوحة اسم المحرك، ورمز الخطأ المسجل قبل زيادة تصنيف المحرك.

قيد التشخيص: يساعد سجل أخطاء المحرك ومراقبة المعاملات في تضييق الأسباب المحتملة. لا يمكنها إثبات بشكل مستقل فشل محرك أو كابل أو مكون ميكانيكي.

رؤية Global PLC Spare HUB

عند استبدال محرك، يجب على المهندسين مقارنة رقم الكتالوج الكامل بدلاً من مطابقة تصنيفات القدرة وحدها. يمكن أن تحدد اللاحقة فئة الجهد، وتكوين الفلتر، وخصائص الأجهزة الأخرى.

رؤية عملية: إذا نجح محرك بديل في الاتصال ولكن الآلة لن تعمل، فتحقق من ملكية الأوامر، ومنطق التفعيل الرقمي، وحالة الأمان، وقيم معاملات المحرك. اتصال الشبكة وحده لا يؤكد مسار تحكم كاملاً.

إرشادات الاختيار: هذا الطراز مناسب لأنظمة فئة 480 فولت المتوافقة التي تتطلب تحكماً في محرك بقدرة 0.75 كيلوواط تقريباً. تحقق من تيار المحرك، واحتياجات الكبح، وظروف هيكل الحماية، ومتطلبات الاتصال قبل الطلب.

خمسة أسئلة شائعة مهنية

س1: كيف يمكنني التأكد من أن هذا المحرك يتطابق مع تركيب PowerFlex الحالي لدي؟

قارن رقم الكتالوج الكامل، وجهد التغذية، وتيار الخرج، وهيكل الحماية، وخيار الفلتر، وأسلاك التحكم. راجع أيضاً برنامج وحدة التحكم وتكوين الاتصال قبل الاستبدال.

س2: ما المعلومات التي يجب أن أجمعها قبل طلب عرض أسعار للاستبدال؟

قدم رقم الكتالوج، ولوحة اسم المحرك، وجهد التغذية، ونوع التطبيق، ومتطلبات الاتصال، والكمية. صورة واضحة لملصق المحرك تساعد في التحقق من التكوين الدقيق.

س3: متى يجب أن أختار محركاً بفلتر EMC مدمج؟

ضع في اعتبارك متطلبات التوافق الكهرومغناطيسي للموقع، وأطوال الكابلات، ونظام التأريض، والمعايير المعمول بها. تكوين الكتالوج هذا لا يحدد فلتر EMC مدمج، لذا تحقق مما إذا كان يلزم وجود فلترة إضافية.

س4: كيف يمكنني التمييز بين خطأ المحرك والحمل الزائد الميكانيكي؟

سجل رمز الخطأ وظروف التشغيل أولاً. ثم افحص تيار المحرك، وحركة الحمل، وإعدادات التسارع، والمقاومة الميكانيكية باستخدام إجراءات العزل والاختبار المعتمدة.

س5: ماذا يجب أن أتحقق قبل تفعيل التحكم في المحرك القائم على الشبكة؟

تحقق من تهيئة IP، واتصال وحدة التحكم، ومصدر أمر المحرك، وصلاحيات البدء، ووظائف الأمان، ومنطق إعادة ضبط الخطأ. اختبر التسلسل بسرعة منخفضة قبل إعادة الآلة إلى الإنتاج.

التعبئة والضمان والشحن

• المنتج: محرك Allen-Bradley PowerFlex 525 واحد، رقم الكتالوج 25B-D2P3N104، يخضع لتكوين الطلب المؤكد.
• الملحقات: تتطلب الكابلات، والفلاتر الخارجية، وملحقات الشبكة، وأجهزة التركيب تأكيداً منفصلاً.
• الضمان: ضمان بائع لمدة 12 شهراً بموجب الشروط المتفق عليها.
• هدف الإرسال: 24–48 ساعة بعد تأكيد الطلب، رهناً بتوفر المخزون ومعالجة الدفع.
• طرق الشحن: FedEx أو UPS أو DHL، رهناً بالوجهة وتوفر الخدمة.
• التحقق من الطلب: أكد رقم الكتالوج، والكمية، وعنوان التسليم، والملحقات المطلوبة قبل الدفع.

اطلب عرض سعر | Global PLC Spare HUB

اتصل بـ Global PLC Spare HUB للحصول على الأسعار، والتوافر، وخيارات التسليم لمحرك Allen-Bradley 25B-D2P3N104 PowerFlex 525 متغير التردد.

شارك مواصفات محركك وتكوين المحرك الحالي للمساعدة في تأكيد التوافق. يمكن لفريقنا مراجعة متطلباتك قبل تقديم الطلب.
