25A-D017N114 PowerFlex 523 ألين-برادلي 17 أمبير محرك تحكم VFD

25A-D017N114 | محرك التحكم في السرعة Allen-Bradley PowerFlex 523

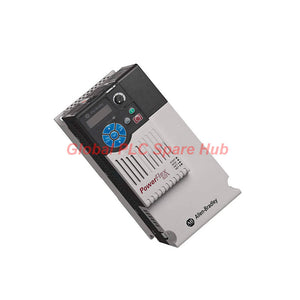

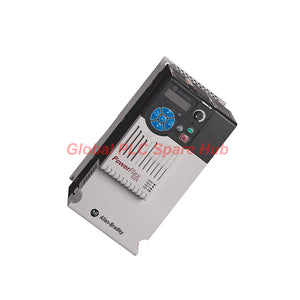

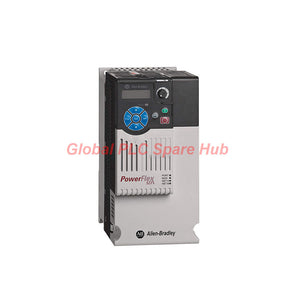

إن الطراز 25A-D017N114 هو محرك تردد متغير (VFD) من سلسلة Allen-Bradley PowerFlex 523.

يوفر هذا المحرك تحكماً قابلاً للتعديل في السرعة للمحركات ثلاثية الأطوار المتوافقة في الآلات الصناعية.

يستقبل المحرك جهد دخل يتراوح بين 380 و480 فولت تيار متردد، ويوفر تيار خرج يصل إلى 17 أمبير.

تصل قدرة المحرك المقننة إلى 7.5 كيلوواط أو 10 حصان في ظل ظروف التشغيل المحددة.

توفر تقنيتا التحكم V/Hz والتحكم المتجهي بدون مستشعر (Sensorless Vector) خيارات مرنة للأحمال الميكانيكية المختلفة.

نظرة عامة هندسية

العنصر	البيانات الهندسية
العلامة التجارية	Allen-Bradley
المُصنّع	Rockwell Automation
الطراز	25A-D017N114
السلسلة	PowerFlex 523
نوع المنتج	محرك تردد متغير / محرك تيار متردد
جهد الدخل	380–480 فولت تيار متردد
طور الدخل	ثلاثي الأطوار
تردد الدخل	50/60 هرتز
الحد الأقصى لتيار الخرج	17 أمبير
قدرة المحرك	7.5 كيلوواط / 10 حصان
الحد الأقصى لتردد الخرج	500 هرتز
طرق التحكم	V/Hz والتحكم المتجهي بدون مستشعر
الهيكل	IP20 (نوع مفتوح)
الوزن التقريبي	2.72 كجم / 6 رطل

لماذا يختار المهندسون هذا التكوين

تكمن قيمة PowerFlex 523 في جمعه بين التحكم في المحرك والواجهات المدمجة.

• قدرة خرج تبلغ 17 أمبير تدعم المحركات المناسبة ضمن النطاق الكهربائي المسموح به.
• قدرة 7.5 كيلوواط / 10 حصان تناسب العديد من محركات الآلات ثلاثية الأطوار المدمجة.
• التحكم المتجهي بدون مستشعر يوفر خياراً للتطبيقات التي تتطلب استجابة ديناميكية أقوى.
• تحكم V/Hz يدعم تطبيقات السرعة المتغيرة البسيطة.
• تردد أقصى يبلغ 500 هرتز يوفر قدرة مرجعية ممتدة للسرعة عندما يسمح المحرك بذلك.
• إدخال/إخراج (I/O) مدمج يدعم الاتصال المباشر بإشارات التحكم الشائعة في الآلات.
• منفذ RS-485 DSI يوفر مسار اتصال تسلسلي لأنظمة الأتمتة المتوافقة.
• اتصال USB يساعد في عمليات الصيانة والتكوين.

بنية التحكم على مستوى الآلة

مجموعة الإشارة	الأجهزة المتاحة	الدور الهندسي النموذجي
أوامر رقمية	5 مداخل رقمية	إشارات البدء، التوقف، التمكين، الاتجاه، أو القفل
مخرج الحالة	مخرجان رقميان	حالة المحرك أو التغذية الراجعة للآلة
مرجع تناظري	مدخل تناظري واحد	مرجع السرعة أو العملية
تغذية راجعة تناظرية	مخرج تناظري واحد	قيمة التشغيل أو التغذية الراجعة للمحرك
اتصال تسلسلي	منفذ RS-485 DSI واحد	اتصال المحرك المتوافق
اتصال الخدمة	منفذ USB واحد	الوصول إلى المعلمات وأعمال الصيانة

يناسب مزيج الواجهات هذا الآلات التي تحتاج إلى تحكم محلي دون الحاجة إلى عدد كبير من وحدات الإشارات الخارجية.

يجب على المهندسين التأكد من تخصيصات الأطراف وفقاً لوثائق التثبيت ذات الصلة قبل التوصيل.

ملاءمة التطبيق: أين يكون 25A-D017N114 منطقياً

نوع الآلة	هدف التحكم	اعتبار هندسي
سيور ناقلة	سرعة نقل قابلة للتعديل	مراجعة التسارع وقصور الحمل
مضخات	تدفق عملية متغير	مطابقة طريقة التحكم مع خصائص المضخة
مراوح	تدفق هواء قابل للتعديل	التحقق من حدود سرعة المحرك والتطبيق
آلات التعبئة	حركة محرك متكررة	التحقق من توقيت الإدخال/الإخراج وبنية الأوامر
مناولة المواد	بدء وتوقف محكم	تقييم قصور الحمل ومتطلبات الكبح
آلات عامة	سرعة محرك متغيرة	تأكيد متطلبات الجهد والتيار والخدمة

منطق الاختيار قبل إتمام الطلب

يبدأ الاختيار الصحيح للمحرك من المحرك والحمل وليس من رقم الكتالوج.

• الإمداد: تأكد من أن الآلة تستخدم طاقة ثلاثية الأطوار متوافقة بجهد 380–480 فولت تيار متردد.
• التيار: قارن تيار الحمل الكامل للمحرك مع تصنيف المحرك المطبق.
• الطاقة: تأكد من أن قدرة المحرك لا تتجاوز قدرة المحرك المستهدفة.
• طبيعة العمل: حدد ما إذا كان التشغيل عادياً أو شاقاً.
• التحكم: اختر V/Hz أو التحكم المتجهي وفقاً لسلوك الآلة.
• المرجع: حدد ما إذا كانت أوامر السرعة تستخدم تحكماً تناظرياً أو رقمياً أو تسلسلياً.
• البيئة: وفر حماية خزانة مناسبة لهيكل IP20.
• الاتصال: تأكد من التوافق مع بنية التحكم RS-485 الموجودة.

تجربة ميدانية: لا يتطلب محرك 10 حصان تلقائياً كل محرك مصنف بقدرة 10 حصان.

يمكن لجهد المحرك، وتيار الحمل الكامل، ومتطلبات الحمل الزائد، والتسارع، ونوع الحمل أن يغيروا الاختيار الصحيح.

التثبيت: مسار عملي للتشغيل

1. افصل مصدر الطاقة الكهربائية الوارد قبل بدء التثبيت.
2. تأكد من رقم كتالوج المحرك والتصنيف الكهربائي.
3. سجل معلومات لوحة اسم المحرك قبل إدخال المعلمات.
4. افحص كابلات الطاقة والمحرك للتأكد من حجمها وتوصيلها الصحيح.
5. صل التأريض الوقائي وفقاً للتصميم الكهربائي المعتمد.
6. قم بتوصيل الإشارات الرقمية والتناظرية وفقاً لفلسفة التحكم.
7. قم بتهيئة مصدر الأوامر ومصدر مرجع السرعة المقصود.
8. أدخل بيانات جهد المحرك وتياره وتردده وسرعته بدقة.
9. قم بإجراء اختبار دوران أولي بسرعة منخفضة.
10. زد نطاق التشغيل فقط بعد التأكد من سلوك الآلة المستقر.

حافظ على تهوية مناسبة للخزانة لأن هيكل IP20 يتطلب حماية إضافية للغلاف.

التشخيص الميداني: ابدأ بسلسلة الإشارة

غالباً ما يعزل الفنيون ذوو الخبرة المشكلة عن طريق فحص مسار الأوامر قبل استبدال الأجهزة.

الحالة المرصودة	التوجيه التشخيصي الموصى به
المحرك يبقى خاملاً	تحقق من منطق التمكين، ومصدر الأوامر، وتعيين الدخل، وحالة الخطأ النشطة.
المحرك يبدأ بشكل غير متوقع	راجع ملكية الأوامر، والمداخل الرقمية، ومصادر البدء المكونة.
مرجع السرعة يبدو خاطئاً	تحقق من القياس التناظري، وتوصيلات الإشارة، واختيار المرجع.
تيار عالٍ أثناء التسارع	راجع وقت المنحدر، وبيانات المحرك، وقصور الحمل، والمقاومة الميكانيكية.
سرعة المحرك تنخفض تحت الحمل	قارن طلب التيار وإعدادات التحكم مع حمل الآلة.
فشل التحكم التسلسلي	تحقق من توصيلات RS-485، وإعدادات الاتصال، وتكوين وحدة التحكم.

مثال ميداني: يتعرض سير ناقل محمل لخطأ متكرر أثناء التسارع بينما يظل التشغيل بدون حمل مستقراً.

يجب على المهندس أولاً مقارنة طلب التسارع وتيار التشغيل تحت كلا الشرطين.

هذا الاختبار يفصل مشكلة التحكم في المحرك عن الحمل الميكانيكي المفرط أو إعدادات المنحدر غير المناسبة.

ملاحظات التشغيل للتحكم المتجهي بدون مستشعر

يتطلب التحكم المتجهي بدون مستشعر معلومات دقيقة عن المحرك لسلوك تحكم يمكن التنبؤ به.

• أدخل جهد لوحة اسم المحرك بشكل صحيح.
• أدخل تيار المحرك المقنن بدقة.
• تحقق من إعداد تردد المحرك.
• تأكد من سرعة المحرك المقننة.
• تحقق من أمر الاتجاه قبل زيادة السرعة.
• قيم السلوك عند السرعة المنخفضة تحت الحمل الميكانيكي الفعلي.

يمكن أن تؤدي بيانات المحرك غير الصحيحة إلى تشغيل غير مستقر حتى عندما يتمتع المحرك بقدرة كهربائية كافية.

مزايا الصيانة والخدمة

توفر واجهات الخدمة المدمجة وصولاً مفيداً أثناء التشغيل واستكشاف الأخطاء وإصلاحها.

• سجل معلمات التشغيل قبل إجراء تغييرات كبيرة في التكوين.
• احتفظ بتعيينات الإدخال/الإخراج الموثقة لفنيي الخدمة المستقبليين.
• افحص تهوية الخزانة أثناء الصيانة المجدولة.
• تحقق من الأطراف بحثاً عن علامات ارتفاع درجة الحرارة أو التوصيلات غير المحكمة.
• راجع توصيلات الاتصال عندما تتصرف الأوامر عن بُعد بشكل غير متوقع.
• قارن تيار التشغيل مع حمل الآلة المتوقع.

يمكن لسجل المعلمات تقليل وقت الاستعادة بشكل كبير بعد استبدال المحرك.

رؤية مركز قطع الغيار العالمي (Global PLC Spare HUB)

يناسب 25A-D017N114 التطبيقات التي تهمها ميزات التحكم المدمج في المحرك والتكامل المرن.

يوفر تصنيف الخرج البالغ 17 أمبير مرجعاً كهربائياً واضحاً للاختيار.

ومع ذلك، يجب على المهندسين ذوي الخبرة التعامل مع التيار كعنصر أهم من القدرة الحصانية وحدها.

على سبيل المثال، يمكن لمحركين لهما نفس القدرة الحصانية أن يكون لهما تيارات حمل كامل مختلفة.

لذلك يتطلب الاستبدال الصحيح مقارنة متطلبات المحرك والآلة الكاملة.

كما يهم الإدخال/الإخراج المدمج عند استبدال محرك موجود داخل آلة إنتاج.

يمكن أن يؤدي الحفاظ على بنية الأوامر والمرجع الموجودة إلى تبسيط التشغيل وتقليل تغييرات نظام التحكم.

قائمة التحقق الفنية للشراء

قبل الطلب	معلومات يجب تأكيدها
تعريف المحرك	رقم الكتالوج الكامل: 25A-D017N114
نظام الطاقة	380–480 فولت تيار متردد، ثلاثي الأطوار
المحرك	الجهد، التيار، التردد، السرعة، والطاقة
الحمل	سير ناقل، مضخة، مروحة، تغليف، أو آلات أخرى
الخدمة	متطلبات التشغيل العادي أو الشاق
التحكم	متطلبات V/Hz أو التحكم المتجهي
الإشارات	متطلبات التحكم الرقمي، التناظري، والتسلسلي
التثبيت	مساحة الخزانة، التهوية، وحماية IP20

أرسل طراز المحرك الحالي وبيانات لوحة اسم المحرك عندما تحتاج إلى مساعدة في التحقق من توافق التطبيق.

الضمان ودعم الشحن العالمي

• المنتج: Allen-Bradley 25A-D017N114
• السلسلة: PowerFlex 523
• النوع: محرك تردد متغير / محرك تيار متردد
• الضمان: ضمان لمدة 12 شهراً بموجب شروط البيع الخاصة بـ Global PLC Spare HUB.
• الشحن: تتوفر خدمات FedEx وUPS وDHL حسب الوجهة.
• الإرسال: الشحن المستهدف خلال 24–48 ساعة بعد تأكيد الطلب والمخزون.
• الدعم الفني: تتوفر إرشادات التوافق والتطبيقات قبل الطلب.

اطلب عرض سعر لـ 25A-D017N114 وقدم تفاصيل محركك للحصول على مساعدة في الاختيار.

الأسئلة الشائعة المهنية

س1: هل يمكنني استخدام 25A-D017N114 مع محرك له نفس القدرة الحصانية ولكن بجهد مختلف؟

لا. يجب أن يتطابق جهد المحرك مع متطلبات خرج المحرك المطبقة ونظام طاقة الآلة.

س2: هل يحل منفذ USB المدمج محل اتصال RS-485؟

لا. كلاهما يخدم أغراضاً مختلفة. تدعم واجهة USB أنشطة الخدمة، بينما يدعم RS-485 الاتصال التسلسلي المتوافق.

س3: ماذا يجب أن أفحص إذا كان المحرك يعمل بشكل صحيح بدون حمل ميكانيكي؟

تحقق من طلب التسارع، وتيار المحرك، والمقاومة الميكانيكية، وقصور الحمل في ظروف التشغيل الفعلية.

س4: كيف يجب أن أختار محركاً لسير ناقل ذي بدايات وتوقفات متكررة؟

راجع تيار المحرك، وتردد التسارع، وقصور الحمل، وطريقة التوقف، ومتطلبات الخدمة قبل اختيار المحرك.

س5: هل يكفي مطابقة سلسلة Allen-Bradley الموجودة للاستبدال؟

لا. تأكد من رقم الكتالوج الكامل، والتصنيفات الكهربائية، واحتياجات الإدخال/الإخراج، وطريقة التحكم، ومتطلبات الاتصال، وطبيعة عمل التطبيق.
