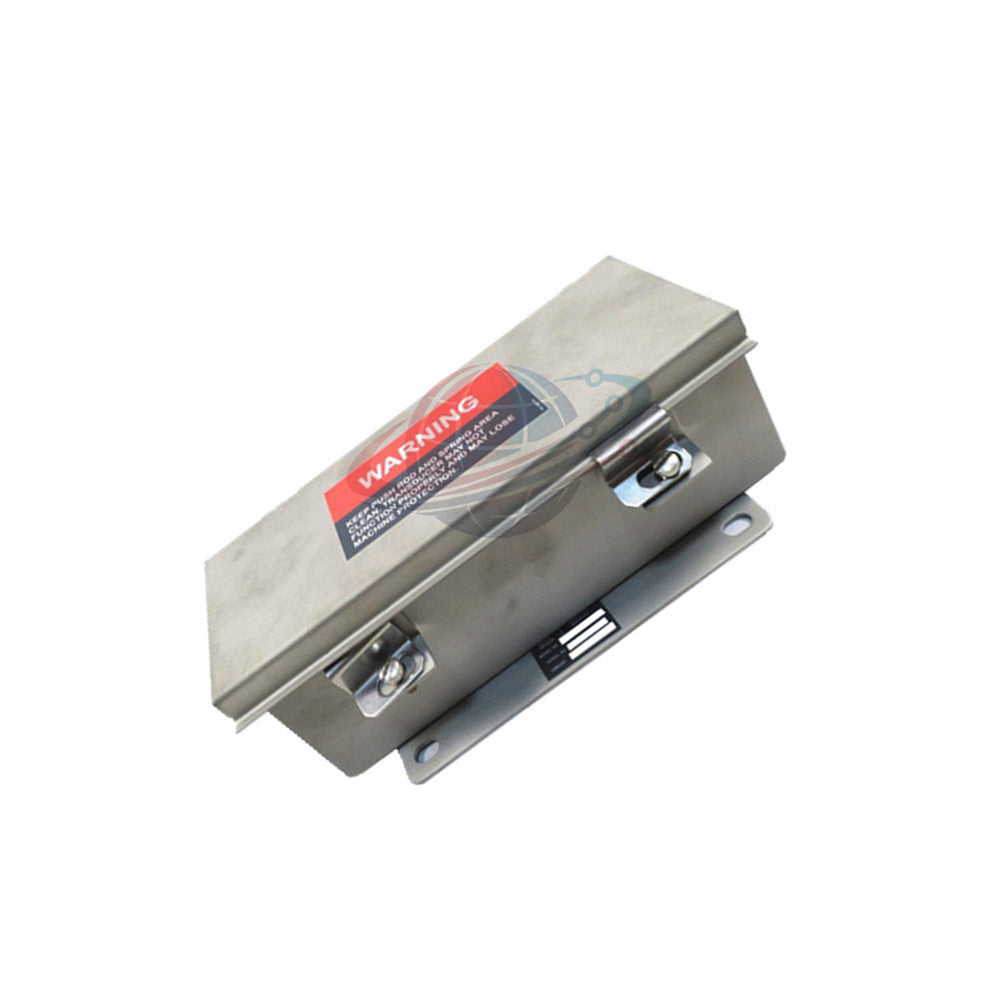

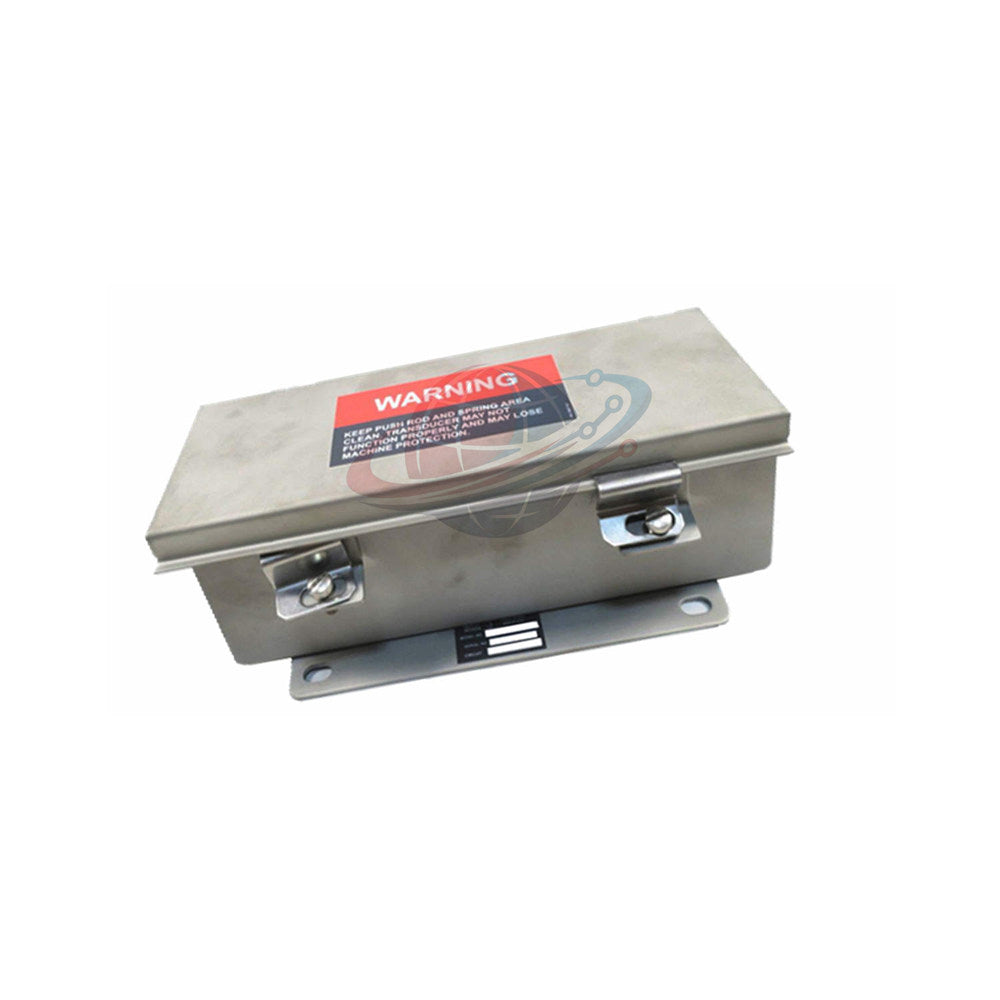

24765-03-01 Bently Nevada مجموعة محول إزاحة للمبيت (Case Expansion Transducer Assembly)
Manufacturer: Bently Nevada
Product No.: 24765-03-01
Condition： متوفر بالمخزون
Product Type: مجموعة محول التمدد
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
مُجمّع محوّل التمدد بالعلبة من Bently Nevada 24765 (تيار مستمر)
يُعد Bently Nevada 24765-03-01 مُجمّع محوّل تمدد العلبة القائم على LVDT للتيار المباشر المصمم بدقة لقياس النمو الحراري والتمدد التفاضلي في التوربينات البخارية الكبيرة. يحوّل نظام القياس المتين هذا إزاحة الغلاف الميكانيكية إلى إشارة جهد تيار مستمر موثوقة لأجهزة مراقبة التوربينات.
- النموذج الأساسي: 24765 – سلسلة تجميع محول تمدد علبة التيار المستمر
- خيار النطاق الخطي: -03 – نطاق قياس خطي ممتد 101.6 مم (4.00 بوصة)
- خيار الزنبرك: -01 – آلية إرجاع زنبركية مدمجة لتلامس المكبس الإيجابي
المواصفات الفنية
| فئة المعلمة | المواصفات الهندسية |
| العلامة التجارية والموديل | Bently Nevada 24765-03-01 |
| متطلبات طاقة الإدخال | +24 Vdc، 30 mA كحد أدنى |
| عامل القياس | 0.143 V/mm (3.63 V/in) |
| النطاق الخطي والخطية | 101.6 مم (4.00 بوصة)؛ الخطية ±0.5% من النطاق الكامل |
| استجابة التردد | تردد -3 ديسيبل عند 10 هرتز |
| إشارة الخرج والتموج | تموج الخرج <1% من المقياس الكامل؛ معاوقة ديناميكية مستقرة |
| مواد البناء | هيكل من الفولاذ المقاوم للصدأ المغناطيسي من السلسلة 400؛ شكل ملف من الإيبوكسي الزجاجي الرقائقي |
| الأبعاد المادية والوزن | الارتفاع: 88.9 مم (3.50 بوصة)؛ العرض: 117 مم (4.60 بوصة)؛ الوزن: 2.3 كجم (5.0 أرطال) |
مقارنة الاختيار والتوجيه الفني
عند اختيار أجهزة مراقبة تمدد العلبة ضمن عائلة 24765، فإن مطابقة طول الشوط وتكوين إرجاع الزنبرك مع ملف النمو الحراري لتوربينك أمر بالغ الأهمية. فيما يلي مقارنة فنية مع متغير ذي صلة:
-
مقارنة النموذج: قارن بالمتغير البديل 24765-02-01. بينما يشتمل كلا الوحدتين على آلية إرجاع زنبركية (
-01)، يوفر المتغير-02نطاقًا خطيًا أقصر يبلغ 50.8 مم (2.00 بوصة) مع عامل قياس أعلى يبلغ 0.404 V/mm (10.25 V/in) وطولًا ماديًا أطول يبلغ 328 مم، بينما تم تصميم 24765-03-01 للتمددات الحرارية الأكبر التي تتطلب شوطًا كاملًا يبلغ 101.6 مم (4.00 بوصة). - نصيحة الاختيار: احسب أقصى نمو حراري متوقع لغلاف التوربين الخاص بك أثناء الانتقال من البارد إلى الساخن. إذا تجاوز التمدد المتوقع 50 مم، فاختر 24765-03-01 لمنع تشبع اللب أو قاع المكبس.
دليل التركيب وأفضل ممارسات التركيب
- ثبت قاعدة تثبيت المحوّل بإحكام في أساس التوربين أو قوس المرجع باستخدام نهاية الماكينة 1/4-20 UNC-2A.
- صل طرف المكبس بإحكام بنقطة ربط غلاف التوربين باستخدام خيط نهاية اللب 6-40 UNF-2B.
- تأكد من أن آلية إرجاع الزنبرك تحافظ على حركة خطية سلسة وخالية من الربط عبر الشوط الكامل البالغ 101.6 مم دون تحميل جانبي.
- قم بتغطية وتأريض أسلاك الرصاص المعزولة بالتفلون 25 AWG بشكل صحيح لمنع تحريض الضوضاء الكهربائية من المحركات الثقيلة القريبة.
المعدات النموذجية وسيناريوهات التطبيق
- التوربينات البخارية الكبيرة: مراقبة التمدد الحراري لأسطوانة الضغط العالي والضغط المتوسط بالنسبة للأساس.
- التوربينات الغازية: تتبع نمو الغلاف المحوري أثناء دورات بدء التشغيل والإغلاق السريعة.
- الضواغط الصناعية: قياس إزاحة الإطار الهيكلي تحت درجات حرارة تشغيل عالية.
قدرات التشخيص والصيانة
- يُفلتر استجابة التردد 10 هرتز الاهتزاز الميكانيكي عالي التردد مع التقاط اتجاهات النمو الحراري الحقيقية.
- تضمن بنية إرجاع الزنبرك المدمجة تلامسًا إيجابيًا ومستمرًا مع الغلاف المتحرك، مما يزيل أخطاء الحركة المفقودة.
- يُقاوم هيكل الفولاذ المقاوم للصدأ المغناطيسي المتين من السلسلة 400 التدهور الناتج عن بيئة البخار المسببة للتآكل.
التعبئة والضمان والشحن

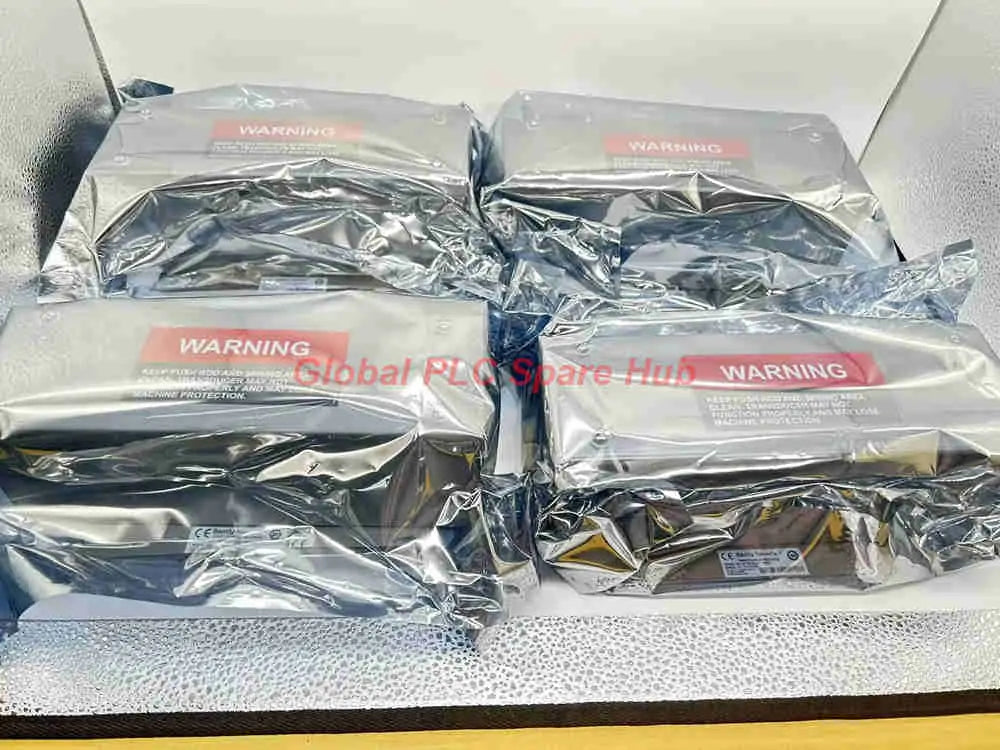

- قائمة الحزمة: 1 × وحدة تجميع محول تمدد العلبة من Bently Nevada 24765-03-01.
- الضمان: مدعوم بضمان شامل لمدة 12 شهرًا لضمان الجودة.
- اللوجستيات: إرسال سريع خلال 24-48 ساعة عبر Fedex وUPS وDHL.
دليل الشراء ونصائح الاختيار
- تحقق من أن رف المراقبة الخاص بك يوفر جهد إثارة ثابت +24 Vdc قادر على التعامل مع 30 مللي أمبير على الأقل لكل قناة محول.
- تحقق من أبعاد الخلوص المادي حول قاعدة محمل التوربين لاستيعاب ملف العرض 117 مم والارتفاع 88.9 مم.
الأسئلة المتداولة
سؤال
ما هو النطاق الكلي للقياس الخطي لمحول 24765-03-01؟
إجابة
يوفر تكوين -03 نطاق قياس خطي ممتد يبلغ 101.6 مم (4.00 بوصة).
سؤال
ما الغرض الذي يخدمه خيار الزنبرك -01 في هذا التجميع؟
إجابة
يشير اللاحقة -01 إلى آلية إرجاع زنبركية مدمجة تحافظ على تلامس ميكانيكي مستمر بين المكبس وغلاف التوربين المتمدد.
سؤال
ما هو مصدر الطاقة المطلوب لإثارة تجميع LVDT للتيار المستمر هذا؟
إجابة
يتطلب مصدر طاقة مدخل +24 Vdc بسعة تيار لا تقل عن 30 مللي أمبير.
سؤال
ما هي حدود درجة حرارة التشغيل البيئية للوحدة؟
إجابة
يمتد نطاق درجة حرارة التشغيل من -18 درجة مئوية إلى +71 درجة مئوية (0 درجة فهرنهايت إلى +160 درجة فهرنهايت)، مع حدود بيئية تمتد حتى +85 درجة مئوية.
سؤال
كيف يتم توصيل المحوّل ميكانيكيًا بغلاف التوربين؟
إجابة
يتميز بخيط 6-40 UNF-2B على نهاية اللب لربط المكبس وخيط 1/4-20 UNC-2A على نهاية الماكينة لقوس الجسم.
رؤية Global PLC Spare HUB
تكشف رؤية Global PLC Spare HUB أن القفزات غير المنتظمة في قراءات تمدد العلبة أثناء تغيرات حمل التوربين غالبًا ما تكون ناجمة عن الربط الميكانيكي للّب LVDT بدلاً من الأعطال الكهربائية. إذا تحول قوس التثبيت قليلاً بسبب التدرجات الحرارية، تنتقل قوى التحميل الجانبي مباشرة إلى طرف المكبس 6-40 UNF، مما يتسبب في تآكل مبكر على شكل الملف الداخلي. يجب على مهندسي الميدان استخدام مقاييس المحاذاة أثناء التركيب الأولي لضمان بقاء جسم المحوّل والمكبس المتحرك محوريين تمامًا طوال شوط التمدد الحراري الكامل.
