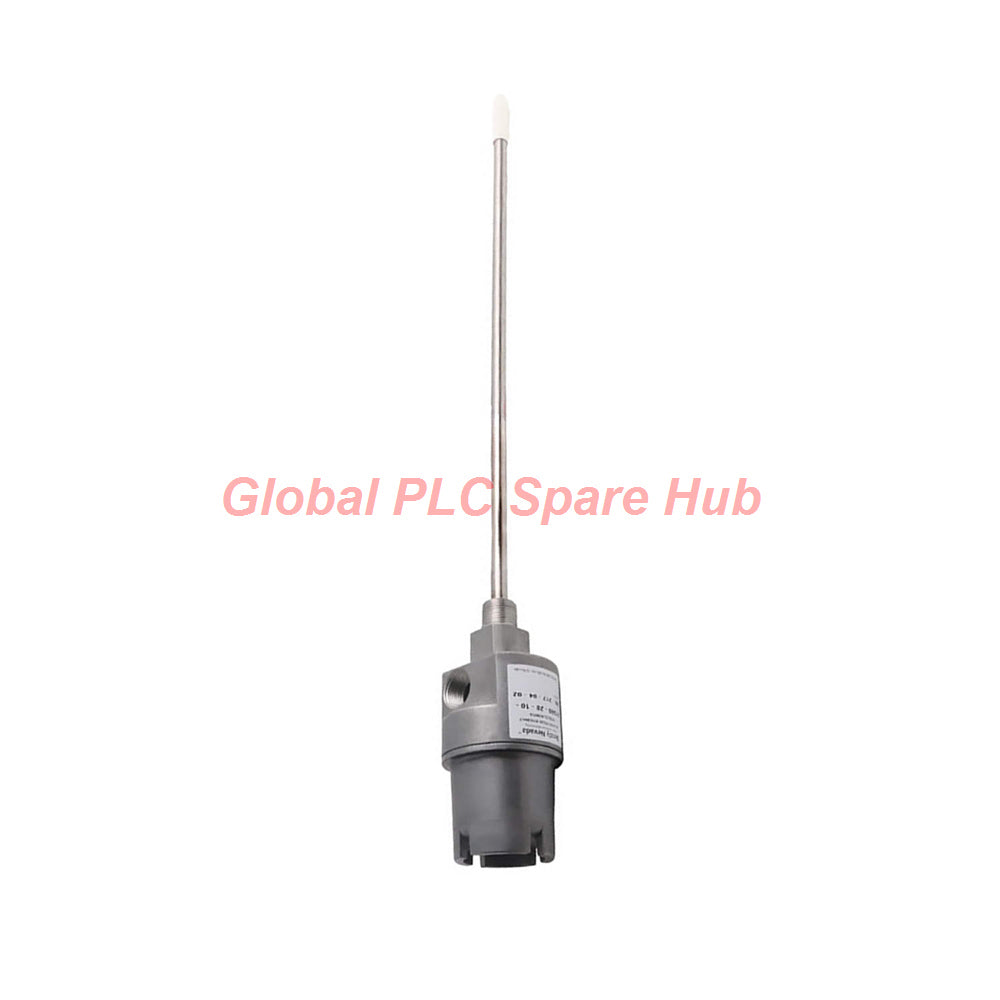

24701-28-05-20-024-03-02 غطاء مستشعر القرب بنتلي نيفادا 24701

نظرة عامة على المنتج

يُعدّ 24701-28-05-20-024-03-02 حاوية بيئية عالية الأداء من سلسلة Bently Nevada 24701. وقد تم تصميمها خصيصًا لحماية محولات التقارب 3300 XL 8mm في البيئات الصناعية الصعبة. تسمح هذه الوحدة للمهندسين بتعديل أو استبدال المستشعرات خارجيًا دون تفكيك الآلة.

شجرة التكوين الفني

• [24701] مجموعة قاعدة الغطاء — هيكل متين من الفولاذ المقاوم للصدأ 303
  • [-28] خيار المسبار: 3300 XL 8 مم تركيب عكسي (مع الموافقات)
  • [-05] طول الكابل: كابل مسبار مدمج بطول 0.5 متر (20 بوصة)
  • [-20] محول التباعد: امتداد 2.0 بوصة للتركيب الخارجي
  • [-024] اختراق المسبار: 2.4 بوصة وصول داخل غطاء الآلة
  • [-03] حزمة التجهيزات:
    • قابس واحد 3/4-14 NPT ومخفض 1/2-14 NPT
    • قابض سدادة كابل ثلاثي الأحجام (لكابلات 1/8" إلى 3/8")
  • [-02] خيط التركيب: وصلة نظام 3/4-14 NPT

المواصفات المادية والميكانيكية

• هيكل الغطاء: فولاذ مقاوم للصدأ درجة 303 لمقاومة التآكل.
• مكون الكم: فولاذ مقاوم للصدأ درجة 304 لدعم المسبار عالي الصلابة.
• وزن الوحدة: حوالي 1.8 كجم (4.1 رطل) التكوين النموذجي.
• الختم البيئي: حلقات O عالية الأداء وأختام خيوط متضمنة.
• الحد الأقصى للأبعاد: 13.5 بوصة (34.3 مم) الطول الإجمالي (C)+(D).
• منافذ القناة: منافذ مزدوجة ملولبة للأسلاك المرنة والتأريض.

التركيب وتشخيصات التشغيل

• يسمح تعديل الفجوة الخارجية بمعايرة المستشعر أثناء تشغيل الآلة.
• افحص حلقات سد الكابل المطاطية أثناء التشغيل لمنع تسرب الرطوبة.
• يحمي غطاء قبة 24701 الموصلات الداخلية من الغسيل بالضغط العالي.
• تأكد من إحكام إغلاق الخيط بالكامل للحفاظ على سلامة الغطاء المصنف IP.

رؤية Global PLC Spare HUB

يُعدّ 24701-28-05-20-024-03-02 مكونًا أساسيًا لمراقبة الاهتزازات على التوربينات والضواغط. يؤكد مراجعتنا الفنية أن الاختراق بمقدار 2.4 بوصة يوفر خلوصًا مثاليًا لأغلفة المحامل متوسطة الحجم. يقلل تصميم 24701 المعياري هذا من وقت الصيانة بشكل كبير. نقترح التحقق من طول المسافة البادئة مقابل أي سمك للعزل الخارجي قبل التثبيت النهائي.

سيناريوهات التطبيق النموذجية

• حماية التوربينات: مراقبة اهتزاز محامل التوربينات البخارية والغازية.
• أنظمة الضغط: استشعار موضع عمود الضاغط الطارد المركزي.
• محطات الضخ: المضخات الصناعية الكبيرة التي تتطلب الامتثال لمعيار API 670.
• البيئات القاسية: التطبيقات التي تتضمن ضباب الزيت أو الرش عالي الضغط.

المعدات المتوافقة

• أنظمة محولات التقارب Bently Nevada 3300 XL 8mm.
• قنوات وصناديق التوصيل القياسية 3/4-14 NPT.
• رفوف نظام حماية الآلات API 670.

شروط الشحن والضمان

• الحالة: مضمونة جديدة وأصلية في عبوة المصنع المختومة.
• الضمان: تغطية ضمان المصنع القياسي لمدة 12 شهرًا.
• الإرسال: تتم معالجة الشحن في غضون 24 إلى 48 ساعة من تأكيد الطلب.
• الخدمات اللوجستية السريعة: تسليم عالمي عبر FedEx و UPS و DHL.

الأسئلة الشائعة المهنية ودليل الاختيار

كيف أختار الطول الصحيح لمحول التباعد لتجميع 24701 الخاص بي؟

بناءً على الخلوص الخارجي المطلوب للوصول إلى المسبار مع تجنب عوائق الآلة.

هل يمكنني استبدال المسبار الداخلي دون إزالة الغطاء بأكمله؟

نعم، يستخدم 24701-28-05-20-024-03-02 مسبارًا ذو تركيب عكسي يتم سحبه من الأعلى.

ما فائدة خيار التجهيز -03 لسلسلة 24701؟

يوفر أحجامًا متعددة من الحلقات المطاطية لضمان إغلاق محكم للماء لأقطار كابلات التمديد المختلفة.

هل تتوافق هذه الوحدة السكنية مع مسابير 8 مم غير XL؟

تم تحسين هذا التكوين المحدد لسلسلة 3300 XL لضمان الملاءمة الميكانيكية ودقة الإشارة.

ما هي الصيانة المطلوبة لـ 24701-28-05-20-024-03-02؟

تحقق بشكل دوري من حالة الحلقة O وتأكد من إحكام غطاء القبة لمنع تسرب الزيت.
