21000-28-10-15-039-03-02 مسبار تقاربي مجمع بنتلـي نيفـادا

نظرة عامة على المنتج

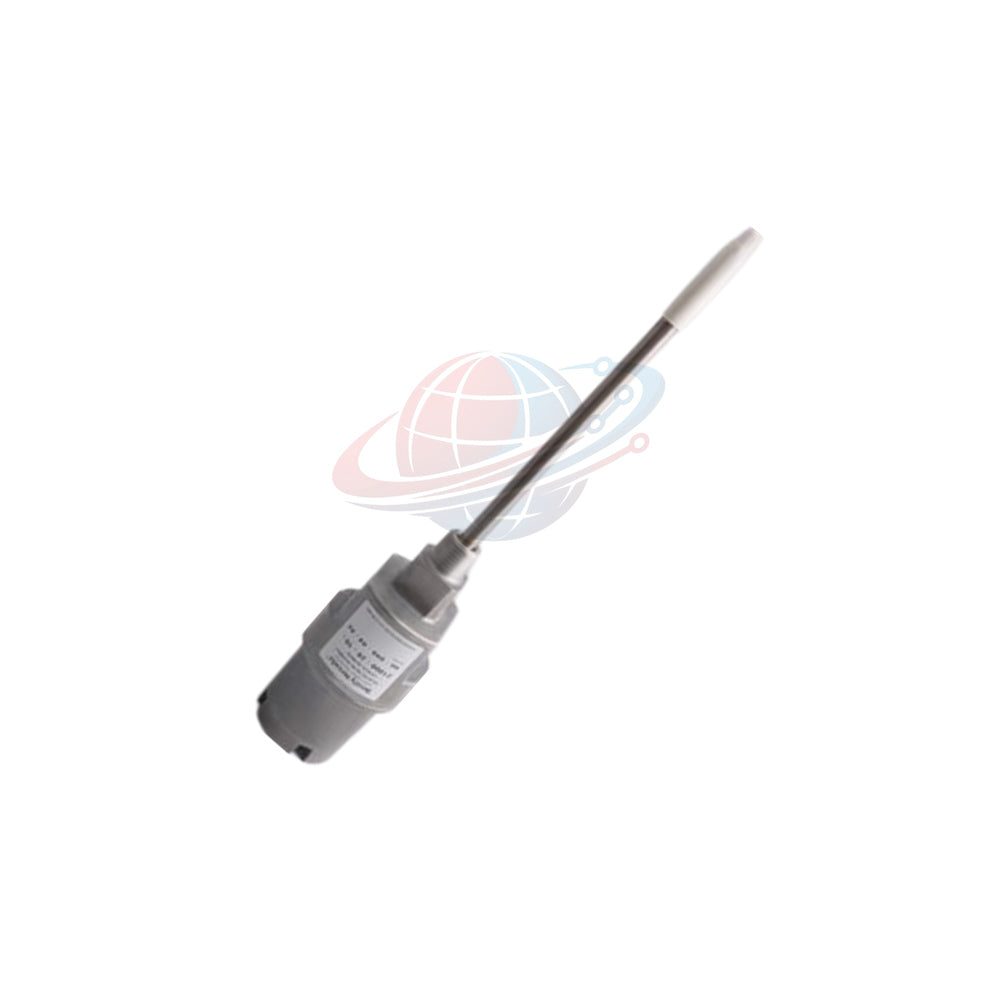

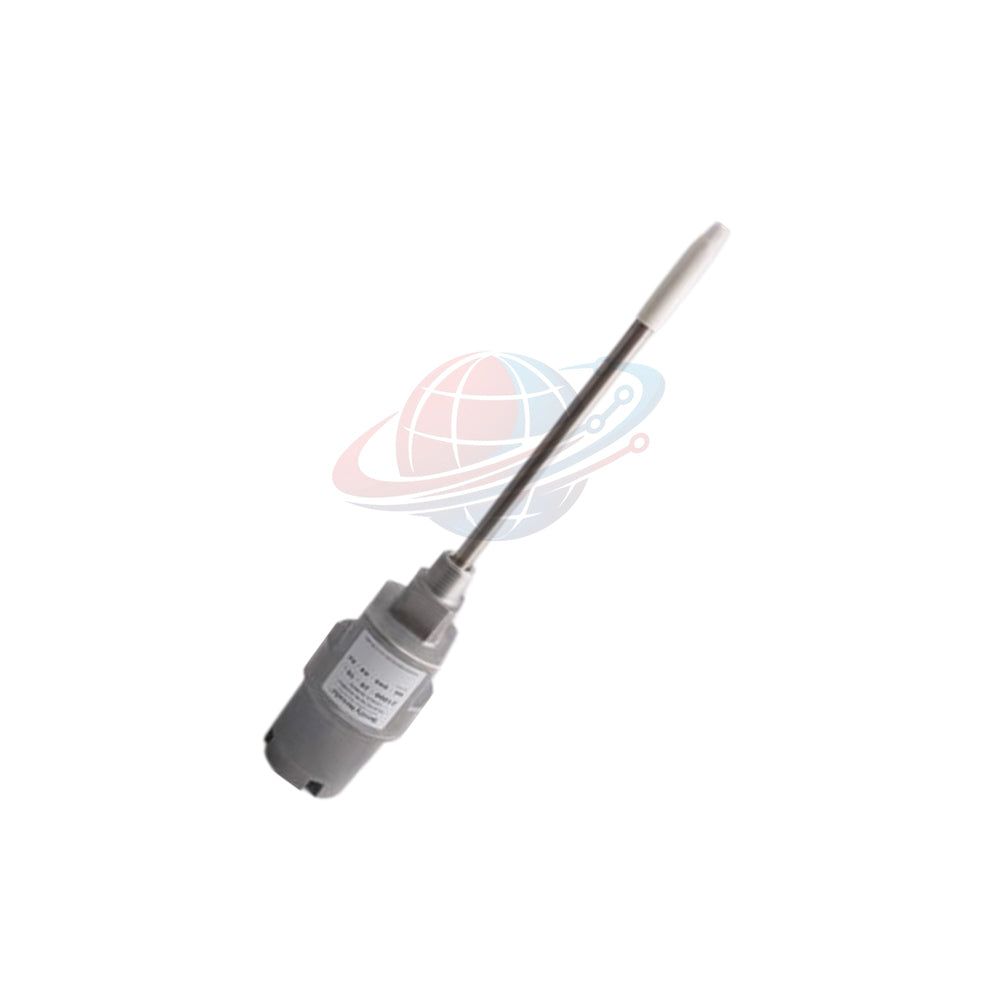

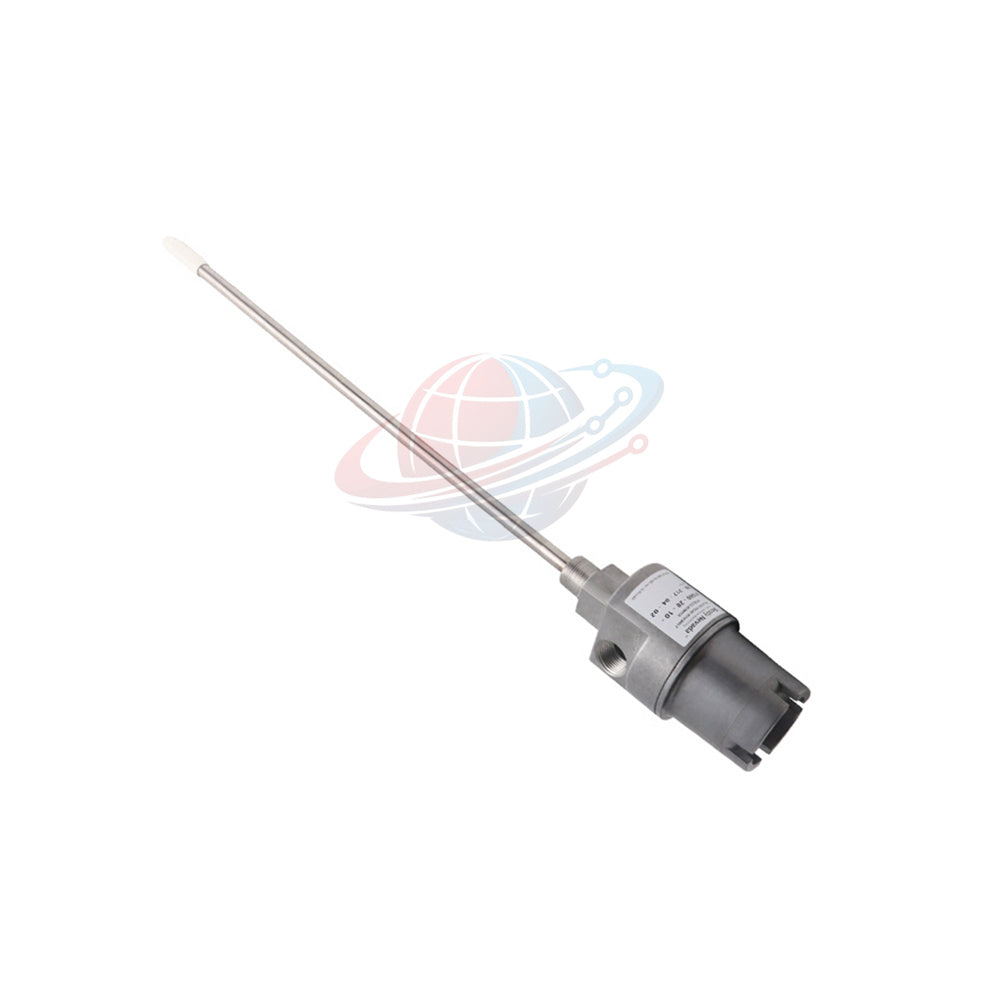

يُعد 21000-28-10-15-039-03-02 عبارة عن مجموعة مبيت مجس تقاربي 21000 متين ومضاد للانفجار، تم تصميمه بواسطة Bently Nevada. يتكون نظام الحماية الصناعي هذا من هيكل من الألومنيوم مقترن بغطاء من الفولاذ المقاوم للصدأ 304. يعمل كغطاء بيئي خارجي لمجس تقاربي 3300 XL 8 مم مثبت بالعكس، ويلبي معايير API 670 الصارمة لأنظمة حماية الآلات.

رؤية Global PLC Spare HUB

يوفر Bently Nevada 21000-28-10-15-039-03-02 حماية ميكانيكية وبيئية فائقة لأجهزة استشعار الاهتزاز الحيوية. يفضل المهندسون الميدانيون هذه المجموعة لأنها تسمح بتعديلات أو استبدال المجسات دون اختراق غلاف الآلة أو إيقاف العملية. يضمن تصنيف CSA Type 4 القياسي إغلاقًا مثاليًا للرطوبة واحتواءًا مقاومًا للانفجار في المناطق الكيميائية أو الهيدروكربونية الخطرة.

توافق المعدات والتطبيقات

تُثبت مجموعة الغلاف المعتمدة هذه مباشرةً على تكوينات الآلات الصناعية الحيوية:

• ضواغط الطرد المركزي والمحورية الكبيرة
• مضخات تغذية الغلايات عالية الضغط ومضخات الزيت متعددة المراحل
• توربينات البخار شديدة التحمل، والتوربينات الغازية، والموسعات التوربينية
• مراوح السحب الصناعية وعلب تروس أبراج التبريد
• حلقات مراقبة Bently Nevada 3300 XL 8 مم القياسية

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• الموديل: 21000-28-10-15-039-03-02
• السلسلة: مجموعات مبيت المجس التقاربي 21000
• النوع: غلاف مبيت حساس مثبت خارجيًا
• مادة الهيكل: قالب ألومنيوم مقاوم للتآكل
• مادة الغلاف: فولاذ مقاوم للصدأ (SST) AISI 304
• خيط التركيب: وصلة معالجة 3/4-14 NPT
• الوزن النموذجي الكلي: 1.1 كجم (2.4 رطل) بدون تركيبات قناة مساعدة
• امتثال المعايير: متوافق تمامًا مع متطلبات المعهد الأمريكي للبترول (API) 670
• التصنيف البيئي: غلاف مقاوم للعوامل الجوية معتمد من CSA Type 4
• الموافقات الخطرة: Class I Div 1 & 2 المجموعات C, D؛ Class II Div 1 & 2 المجموعات E, F, G؛ Class III
• تصنيفات درجة الحرارة: T5 عند -50 درجة مئوية إلى +40 درجة مئوية؛ T4 عند -50 درجة مئوية إلى +80 درجة مئوية نطاق محيط
• التوجيهات البيئية: متوافقة مع توجيه RoHS 2011/65/EU

توزيع التكوين

تحدد التسلسلات اللاحقة الأبجدية الرقمية المحددة التخطيط الأبعاد والتركيب لهذه المجموعة 21000:

• 21000 - نموذج مجموعة مبيت المجس الأساسي
  • 28 - خيار المجس
    • يشمل مجس 3300 XL 8 مم مع خيارات مناطق خطرة معتمدة
  • 10 - طول كابل المجس
    • سلك مجس متكامل بطول 1.0 متر (39 بوصة)
  • 15 - طول محول التباعد
    • تباعد ميكانيكي 1.5 بوصة (38 مم)
  • 039 - عمق اختراق المجس
    • طول إدخال 3.9 بوصة في الغلاف
  • 03 - خيار مجموعة تركيب القناة
    • قابس NPT واحد 3/4-14
    • مخفض واحد 3/4-14 إلى 1/2-14 NPT
    • قبضة إغلاق كابل واحدة بثلاث حلقات مطاطية متطابقة (1/8 بوصة إلى 3/8 بوصة)
  • 02 - خيار خيط التركيب
    • ملف خيط NPT قياسي 3/4-14

إرشادات التركيب والهندسة

• افحص الحلقات O-rings الداخلية وأختام الخيط بعناية قبل ربط الغطاء القبة في مكانه.
• ضع مانع تسرب خيط متوافق على خيط المعالجة 3/4-14 NPT للحفاظ على الإغلاق المقاوم للانفجار.
• اختر الحلقة المطاطية الداخلية المناسبة من مجموعة 03 التي تتطابق مع القطر الخارجي للكابل الميداني الخاص بك.
• لا تتجاوز الحد الأقصى لطول المدمج البالغ 32.9 بوصة (83.5 سم) أثناء تصميم تخطيط المبيت.
• تحقق من إعداد الفجوة للمجس المثبت بالعكس الداخلي قبل ربط صواميل القفل الخارجية.

قدرات التشخيص

• يحمي أجهزة الاستشعار الحيوية التي تتتبع اهتزاز العمود النسبي الديناميكي (مقاييس طبقة الزيت الشعاعية).
• يُمكّن تحديد موقع العمود المحوري المستقر على المدى الطويل (مراقبة تآكل الدفع).
• يحافظ على تتبع مرجعي للمرحلة موثوق به (Keyphasor) في بيئات صناعية عالية الرطوبة.
• يمنع قص الإشارة الخارجية عن طريق حماية الوصلة المحورية عالية التردد من المجس إلى الكابل.

مقارنة النماذج والتوصية الفنية

راجع اختلافات التصميم عند استبدال المكونات داخل بنية سلسلة 21000:

• النموذج الحالي: 21000-28-10-15-039-03-02 (فاصل 1.5 بوصة، اختراق 3.9 بوصة، طقم تركيب كامل متعدد الأحجام)
• نموذج بديل: 21000-28-05-00-070-01-02 (فاصل 0 بوصة، اختراق 7.0 بوصة، طقم تركيب قياسي 1/2 بوصة NPT)

توصية هندسية: يتضمن النموذج الحالي محول فاصل 1.5 بوصة مقترنًا بعمق اختراق أقصر يبلغ 3.9 بوصة، مما يجعله مثاليًا لأغلفة الآلات ذات الجدران الرقيقة التي تتطلب تباعدًا خارجيًا. يستخدم النموذج البديل تصميمًا بدون فاصل مع غلاف اختراق أعمق بكثير يبلغ 7.0 بوصة. تحقق من خلوص جهازك وسمك العزل بعناية قبل التبديل لمنع تصادم طرف المجس مع العمود الداخلي.

الشحن واللوجستيات والضمان

• تفاصيل التعبئة والتغليف: وحدة جديدة تمامًا، مختومة من المصنع الأصلي في عبوة أصلية
• دعم الضمان: حماية كاملة بضمان المصنع لمدة 12 شهرًا من تاريخ الإرسال
• وقت التعامل: يتم إرساله من المخزون خلال 24 إلى 48 ساعة
• شركات الشحن السريع: توصيل دولي مميز عبر FedEx و UPS و DHL

الأسئلة الشائعة

هل يمكنني ضبط عمق إدخال مجس القرب الداخلي أثناء تشغيل الآلة؟

نعم، يسمح تصميم الغلاف الخارجي والقبة بإجراء تعديلات آمنة عبر الإنترنت دون فتح غلاف الآلة.

ما هي أحجام الكابلات الميدانية التي تستوعبها قبضة ختم الكابل خيار 03؟

تحتوي المجموعة على حلقات متعددة الخيارات تدعم أقطار الكابلات من 1/8 إلى 3/16، 1/4 إلى 5/16، و 5/16 إلى 3/8 بوصة.

لماذا يعتبر خيار خيط التركيب 3/4-14 NPT إلزاميًا لتكوين هذه المجموعة المحدد؟

يتطلب النظام هذا الحجم من الخيط عندما يكون خيار طول محول التباعد محددًا على أنه غير صفري.

كيف يؤدي جسم الألومنيوم وظيفته في البيئات الساحلية البحرية شديدة التآكل؟

يوفر الجسم حماية صناعية قياسية، ولكن يجب على المهندسين تحديد غلاف الفولاذ المقاوم للصدأ 24701 البديل للبيئات البحرية القاسية.

ما هو الغرض من ربط الغطاء القبة مباشرة بجسم الغلاف؟

يوفر إغلاقًا محكمًا ومضادًا للانفجار يحمي الوصلة المحورية الدقيقة من دخول الرطوبة البيئية.

دليل الشراء والاختيار

• الخطوة 1: احسب عمق اختراق الغلاف المطلوب بدقة لاختيار رمز اللاحقة المكون من 3 أرقام الصحيح.
• الخطوة 2: تحقق من تخطيط قناتك لمعرفة ما إذا كنت بحاجة إلى قابس ومخفض 3/4 NPT المتضمنين في مجموعة 03.
• الخطوة 3: تأكد مما إذا كانت بيئة التثبيت الخاصة بك تتطلب محول فاصل لتطهير مكونات الغلاف الميكانيكية.
• الخطوة 4: أرسل مواصفات رقم الجزء الخاص بك إلى مكتب مبيعاتنا للتعامل الفوري بالأولوية والنقل العالمي.
