21000-28-05-20-095-04-02 هيكل مسبار بنتلي نيفادا

Manufacturer: Bently Nevada
Product No.: 21000-28-05-20-095-04-02
Condition： متوفر بالمخزون
Product Type: تجميع مبيت مسبار التقارب
Product Origin: USA
Payment: T/T, Western Union
Weight: 1100g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

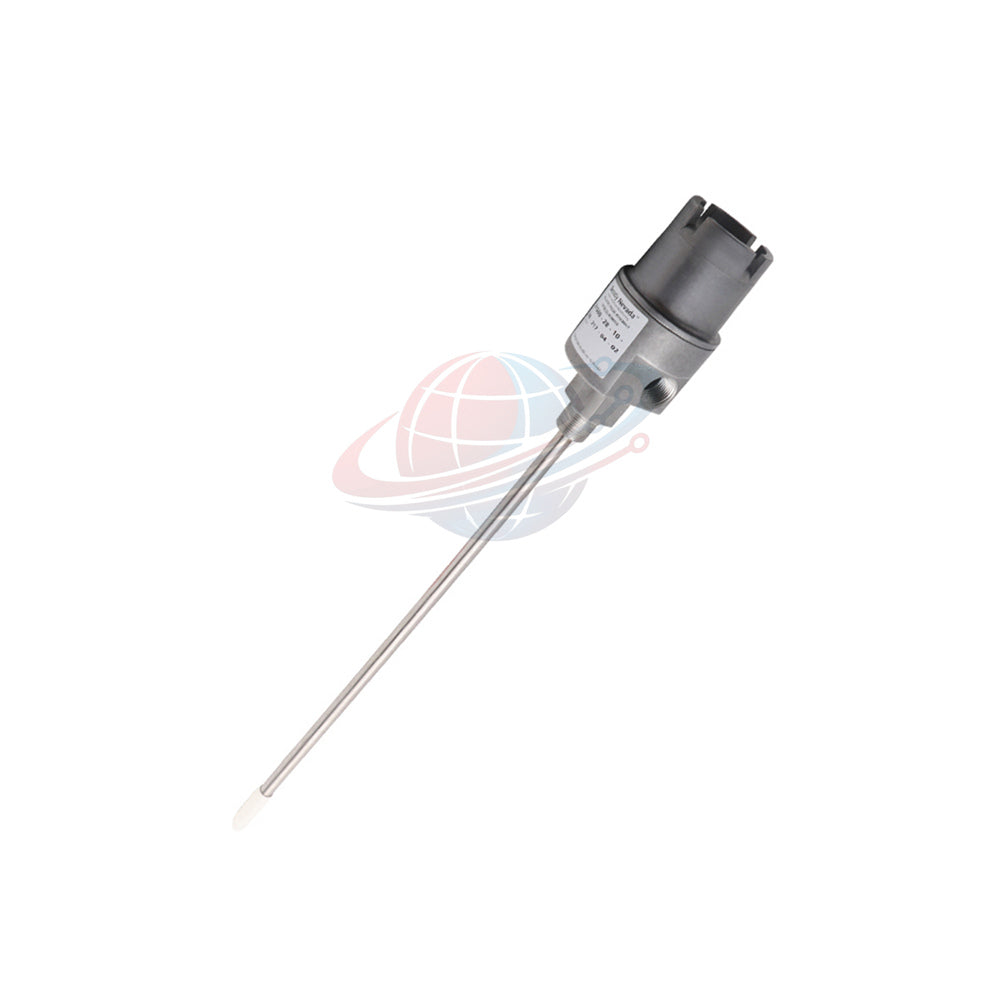

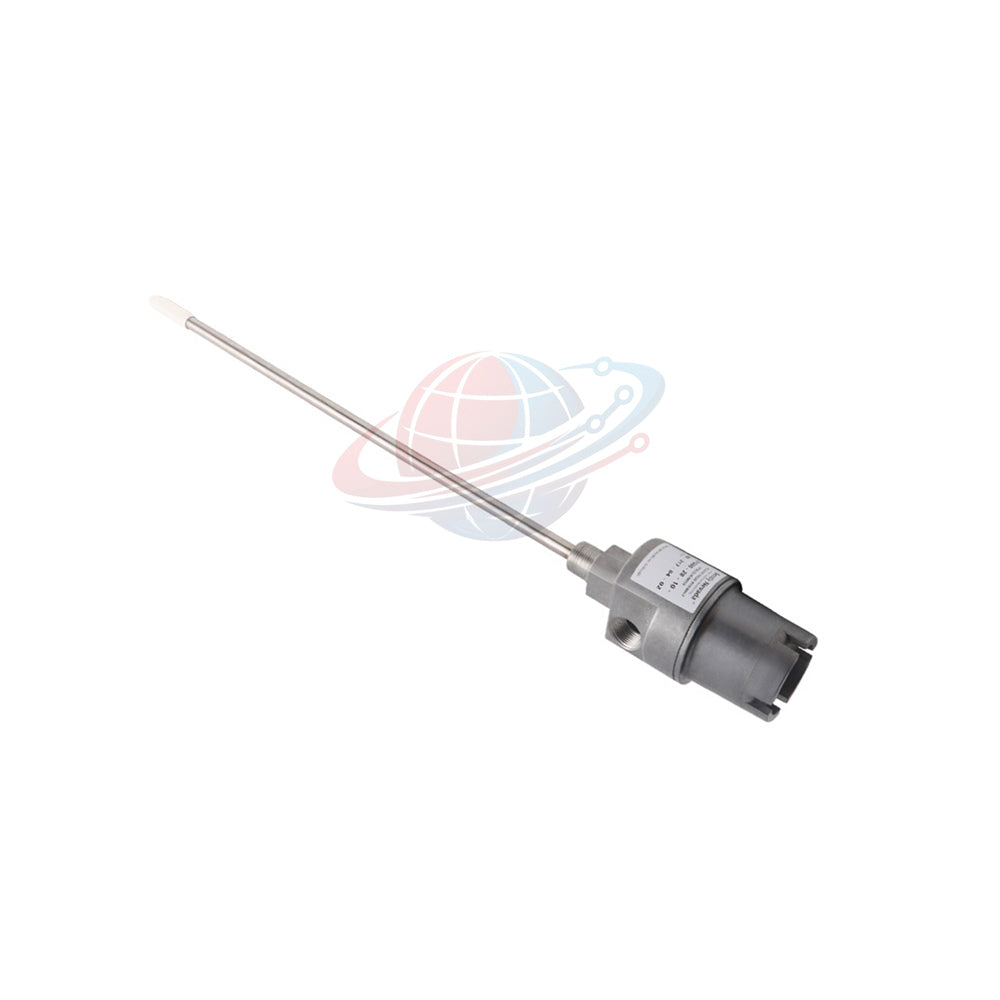

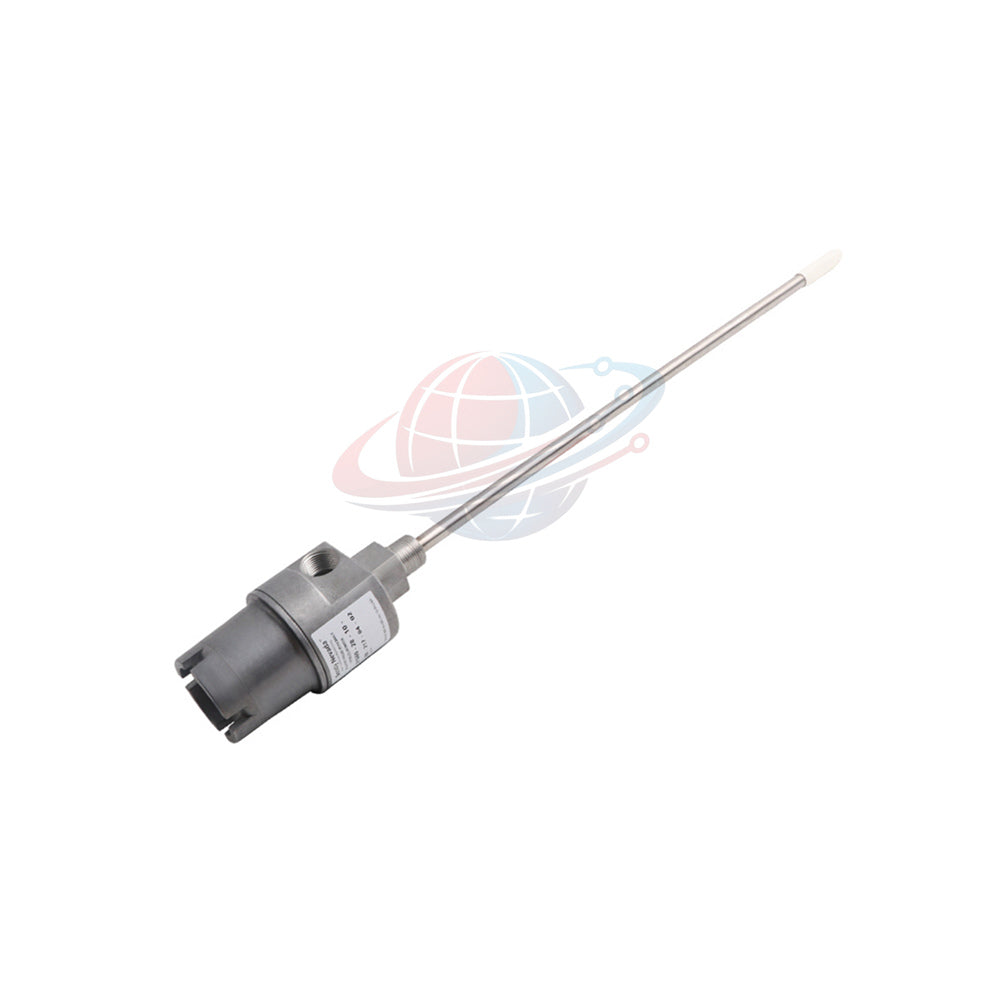

إن Bently Nevada 21000-28-05-20-095-04-02 عبارة عن مجموعة غلاف مسبار تقاربي مقاوم للانفجار.

يحمي مستشعرات التيار الدوامي المثبتة داخليًا في البيئات الصناعية القاسية.

تنتمي هذه الوحدة إلى خط إنتاج غلاف المسبار 21000 Series ذو الدرجة الصناعية.

يتميز بهيكل متين من الألومنيوم مع غلاف من الفولاذ المقاوم للصدأ 304.

ينشر المهندسون هذه المجموعة لتلبية معايير حماية الآلات الصارمة API 670.

تفاصيل التكوين

رقم الجزء: 21000-28-05-20-095-04-02
- النموذج الأساسي (21000): مجموعة غلاف من الألومنيوم مع غلاف من الفولاذ المقاوم للصدأ 304.
- خيار المسبار (-28): مسبار مدمج 3300 XL 8 مم مع موافقات مناطق خطرة.
- طول كابل المسبار (-05): طول كابل المسبار 0.5 متر (20 بوصة).
- محول المسافة البينية (-20): تكوين محول المسافة البينية 2.0 بوصة.
- اختراق المسبار (-095): عمق اختراق المسبار الكلي 9.5 بوصة.
- خيار التجهيز (-04): يتضمن سدادة NPT بحجم 3/4-14 لمنافذ الأنابيب.
- سن التثبيت (-02): سن توصيل العملية NPT بحجم 3/4-14.

المواصفات التقنية

المعامل التقني	المواصفات الهندسية
العلامة التجارية والموديل	Bently Nevada \| 21000-28-05-20-095-04-02 (21000 Series)
مادة هيكل الغلاف	تصنيع هيكل رئيسي من الألومنيوم المصبوب
مادة الغلاف	غلاف حماية المسبار من الفولاذ المقاوم للصدأ 304
وزن التجميع	1.1 كجم (2.4 رطل) الوزن النموذجي بدون تجهيزات خارجية
خيار المستشعر	3300 XL مسبار تقاربي من نوع التيار الدوامي 8 مم مثبت عكسيًا
مواصفات الكابل	كابل موصل مستشعر محوري بطول 0.5 متر (20 بوصة)
الأبعاد الميكانيكية	محول المسافة البينية 2.0 بوصة؛ عمق اختراق المسبار 9.5 بوصة
سن التثبيت	واجهة عملية ملولبة خارجية 3/4-14 NPT
تصنيف الغلاف	تصنيف CSA Type 4 مقاوم للعوامل الجوية؛ تصميم مقاوم للانفجار
فئة درجة الحرارة	T5 عند Ta = -50 درجة مئوية إلى +40 درجة مئوية؛ T4 عند Ta = -50 درجة مئوية إلى +80 درجة مئوية

معايير الامتثال والشهادات

يتوافق الغلاف بالكامل مع معايير API 670 لتركيب المسبار الخارجي.

شهادة CSA تصدق على هذه المجموعة للتطبيقات المقاومة للانفجار في أمريكا الشمالية.

يحمل تصنيفات مناطق خطرة من الفئة I، القسمين 1 و2 (المجموعتين C، D).

كما يدعم بيئات الفئة II، القسمين 1 و2 (المجموعات E، F، G).

يلبي الغلاف متطلبات حماية الدخول NEMA Type 4.

يتوافق مع توجيه الاتحاد الأوروبي RoHS 2011/65/EU.

تطبيقات الآلات وقدرات التشخيص

ضواغط الغاز الطاردة المركزية: تحمي مستشعرات الموضع المحوري على موانع تسرب العمود عالية السرعة.
التوربينات البخارية والغازية: تحيط بمجسات الاهتزاز المثبتة خارجيًا عبر أغلفة الماكينات.
مضخات تغذية الغلايات: تراقب حركة العمود الديناميكية في ظل ظروف التشغيل المستمرة ذات درجة الحرارة العالية.
التكامل التشخيصي: توفر إشارات فجوة واهتزاز دقيقة لشاشات حماية الآلات.

دليل الاختيار والمقارنة التقنية

يمنع اختيار محول المسافة البينية وعمق الاختراق الصحيح التداخل الميكانيكي الداخلي.

يتميز الموديل 21000-28-05-20-095-04-02 بمسافة بينية 2.0 بوصة وعمق اختراق 9.5 بوصة.

إذا كان الغلاف الخاص بك يتطلب مسافة بينية صفر وعمق اختراق 7.0 بوصة، فاختر 21000-28-05-00-070-01-02.

يستخدم كلا الموديلين مجسات 3300 XL 8 مم بكابلات 0.5 متر.

احسب دائمًا سمك غلاف الآلة الكلي قبل اختيار أبعاد اختراق المسبار.

رؤى وخبرة Global PLC Spare HUB الميدانية

غالبًا ما يواجه فنيو الميدان مشكلة تلف المسبار أثناء الإصلاحات الروتينية للآلة.

قام فريقنا بتركيب 21000-28-05-20-095-04-02 على غلاف مضخة تغذية عالية الضغط.

سمح الغلاف الخارجي للفنيين بضبط فجوات المسبار دون إزالة أغطية الغلاف.

منع مانع التسرب الملولب المناسب على وصلة 3/4-14 NPT تسرب الزيت على مدى 18 شهرًا.

نوصي بالتحقق من محاذاة الغلاف الداخلي قبل شد عزم الدوران النهائي.

شروط الضمان والتوصيل السريع

تتضمن كل وحدة ضمان مصنع شامل لمدة 12 شهرًا.
يرسل فريق المستودع لدينا الطلبات في غضون 24 إلى 48 ساعة.
نقدم خدمة توصيل سريعة عبر FedEx وUPS وDHL.
يتم شحن المنتجات كأصل مخزون مختوم من المصنع في عبوة واقية.

الأسئلة الشائعة

س1: لماذا يعتبر خيار طول محول المسافة البينية حاسمًا لاختيار المسبار؟

ج1: تقوم محولات المسافة البينية بضبط الموضع الكلي للمسبار بعيدًا عن جدران الغلاف الساخنة مع استيعاب طبقات العزل السميكة.

س2: هل يمكنني تركيب مجموعة الغلاف هذه في البيئات الخارجية الخطرة؟

ج2: نعم، يضمن تصنيف الغلاف CSA Type 4 مقاومة كاملة للعوامل الجوية واحتواء مقاوم للانفجار.

س3: كيف أتحقق من أقصى بعد مرئي لخلوص مجموعة المسبار؟

ج3: احسب الطول المشترك للأبعاد C و D، والذي يساوي 13.5 بوصة لهذا التكوين.

س4: ما هو مانع التسرب الملولب الذي يجب على الفنيين تطبيقه على وصلات 3/4-14 NPT؟

ج4: استخدم مانع تسرب أنابيب مقاوم للانفجار عالي الحرارة أو شريط PTFE مصمم للبيئات الكيميائية العدوانية.

س5: كيف يلبي هذا الغلاف معايير API 670 لحماية الآلات؟

ج5: يوفر تركيب مسبار خارجي، وختم أنابيب متين، وحماية ميكانيكية للطرف المطلوب بموجب إرشادات API 670.
