2097-V34PR5 محرك مؤازر (سيرفو) Allen-Bradley Kinetix 300 بتقنية EtherNet/IP | 2.0 كيلوواط

2097-V34PR5 | محرك سيرفو للفهرسة EtherNet/IP من Allen-Bradley Kinetix 300

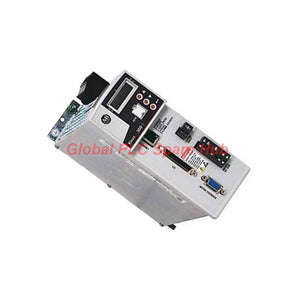

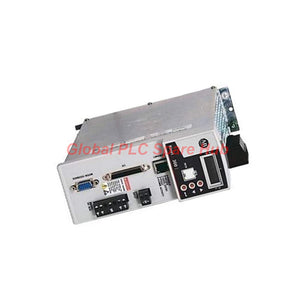

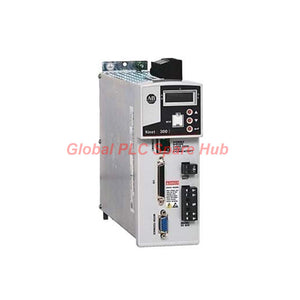

يعد محرك السيرفو للفهرسة Allen-Bradley 2097-V34PR5 من عائلة Kinetix 300 محركاً أحادي المحور لأنظمة التحكم في الحركة المدمجة. يقبل المحرك دخلاً ثلاثي الطور بجهد 480 فولت تيار متردد ويوفر قدرة خرج مستمرة تبلغ 5.7 أمبير و 2.0 كيلوواط، وفقاً لبيانات المنتج المرفقة.

تدعم واجهة EtherNet/IP المدمجة فيه تهيئة المحرك وتكامله مع أجهزة التحكم في الأتمتة المتوافقة، وواجهات HMI، ومنافذ الإدخال/الإخراج عبر شبكة صناعية مشتركة. وتدعم ميزة إيقاف عزم الدوران الآمن (STO) المدمجة إزالة عزم الدوران المتعلقة بالسلامة عند استخدامها ضمن دائرة سلامة مصممة ومعتمدة بشكل صحيح.

نظرة سريعة على المحرك | البيانات الكهربائية والميكانيكية

المعامل	المواصفات
الشركة المصنعة	Rockwell Automation / Allen-Bradley
رقم الكتالوج	2097-V34PR5
عائلة المنتج	Kinetix 300
نوع المحرك	محرك سيرفو للفهرسة EtherNet/IP، أحادي المحور
مصدر الطاقة (الدخل)	480 فولت تيار متردد، ثلاثي الطور
تردد الدخل	48–62 هرتز
تيار الخرج المستمر	5.7 أمبير (صفر إلى الذروة، كما هو محدد)
قدرة الخرج	2.0 كيلوواط
تبديد الطاقة	58 واط
الاتصال	منفذ EtherNet/IP واحد
إيقاف عزم الدوران الآمن (STO)	مدمج
التثبيت	تثبيت لوحي (Panel mount)
درجة حرارة التشغيل	0–40 درجة مئوية (32–104 درجة فهرنهايت)
الأبعاد	238 × 185 × 94.0 مم (9.37 × 7.29 × 3.72 بوصة)
الوزن	حوالي 2.0 كجم (4.4 رطل)
عزم الدوران المحدد لأطراف التوصيل	5.0–7.0 رطل·بوصة (0.56–0.79 نيوتن·متر)؛ تحقق من الطرف المعني والدليل الخاص به

التحقق من البيانات: تحتوي المادة المرفقة على صياغة غير متسقة للعائلة وبيان متناقض حول وضع المضاعف 120 فولت. يرجى التأكد من ورقة بيانات رقم الكتالوج الدقيق قبل الانتهاء من تحديد الطاقة والأسلاك والاختيارات الإضافية. تتبع المواصفات أعلاه تفاصيل 2097-V34PR5 المقدمة لهذه القائمة.

خريطة الواجهة | التوصيلات والتغذية الراجعة المدعومة

• Ethernet: منفذ مدمج واحد لاتصال EtherNet/IP مع معدات التحكم المتوافقة.
• التغذية الراجعة للمحرك (MF): تسرد البيانات المرفقة واجهات SICK-Stegmann Hiperface، وTTL التزايدية العامة، وتغذية راجعة تسلسلية Tamagawa بدقة 17 بت. يرجى التأكد من واجهة التغذية الراجعة الدقيقة للمحرك المختار وتوافقه مع المحرك.
• الإدخال/الإخراج (IOD): واجهة الإدخال/الإخراج للمحرك لإشارات التحكم والحالة المعمول بها.
• ناقل التيار المستمر / مقاومة التحويل (BC): توصيل لمكونات ناقل التيار المستمر والتحويل المتوافقة. تحقق من تصنيفات الملحقات ومتطلبات الأسلاك.
• طاقة النسخ الاحتياطي (BP): توصيل محدد لوظيفة طاقة النسخ الاحتياطي؛ راجع دليل المحرك لمعرفة الاستخدام المدعوم والأسلاك.

ملاحظة اختيار المحرك: لا تختار محرك سيرفو بناءً على تصنيف المحرك 2.0 كيلوواط وحده. قارن جهد المحرك، والتيار المستمر والتيار الذروي، ونوع التغذية الراجعة، وترتيب دبابيس الموصل، والسرعة، والقصور الذاتي، ودورة عمل التطبيق مع بيانات المحرك المدعومة للمحرك.

قدرات التحكم في الحركة | الفهرسة وتكامل الشبكة

• عملية الفهرسة: ينص وصف المنتج المرفق على دعم خمسة أنواع من الفهرسة وما يصل إلى 32 فهرساً. تحقق من وثائق البرامج الثابتة وبرامج التهيئة المعمول بها لمعرفة أوضاع الفهرسة المحددة.
• تكامل EtherNet/IP: يدعم بنية تحكم يمكنها توصيل الحركة، وواجهة HMI، وجهاز التحكم، ومنافذ الإدخال/الإخراج عبر شبكة مشتركة عندما تكون مكونات النظام متوافقة.
• تصميم أحادي المحور: يناسب الآلات ذات العدد المحدود من محاور الحركة حيث قد لا تكون هناك حاجة إلى شبكة حركة مخصصة.
• التكليف: يمكن أن تبسط التهيئة المستندة إلى الشبكة الإعداد، ولكن لا تزال هناك حاجة إلى عنونة الجهاز بشكل صحيح، وتهيئة جهاز التحكم، وضبط المحرك، واختبار التطبيق.

تصميم اللوحة | الخلوص والاعتبارات الحرارية

عنصر التثبيت	المتطلبات المقدمة	الفحص الهندسي
الخلوص الجانبي	3 مم (0.12 بوصة) على الأقل	تأكد من شروط دليل التثبيت وقيود الأجهزة المجاورة.
الخلوص العلوي والسفلي	25 مم (1.0 بوصة) على الأقل	حافظ على تدفق الهواء وراعِ الأسلاك والملحقات.
المعدات الحساسة للضوضاء في الجوار	خلوص إضافي 150 مم (6.0 بوصة) مذكور في المعلومات المقدمة	تحقق من توجيهات التنسيب الدقيقة في الدليل ومتطلبات التوافق الكهرومغناطيسي (EMC).
درجة الحرارة المحيطة	0–40 درجة مئوية (32–104 درجة فهرنهايت)	قيّم درجة حرارة العلبة، والحرارة الناتجة عن الأجهزة المجاورة، والتهوية المطلوبة.

وفّر أجهزة حماية مناسبة، وتأريضاً، وفصلاً للكابلات، وتهوية للعلبة وفقاً لوثائق التثبيت الخاصة بشركة Rockwell Automation والمعايير الكهربائية المحلية. قد تتغير قيم الخلوص مع الملحقات المثبتة وظروف التثبيت.

ملاءمة التطبيق | أين يمكن استخدام محرك سيرفو للفهرسة

• آلات التعبئة والتغليف: مهام الفهرسة وتحديد المواقع المتقطعة في معدات التشكيل/التعبئة/الإغلاق، وآلات تعبئة الصناديق، وآلات تجميع الصناديق، حيث تناسب متطلبات المحور والدورة المحرك.
• أتمتة التجميع: تحديد مواقع المكونات، وآليات التغذية والسحب، ومحطات التجميع الأوتوماتيكية.
• طاولات الفهرسة: تطبيقات الفهرسة الدوارة أو الخطية أحادية المحور، رهناً بالآلية والمحرك ونمط الحركة.
• معدات تغيير الأدوات: مهام تحديد المواقع التي تتطلب حركة محكومة قابلة للتكرار وأقفال ميكانيكية مناسبة.
• تحديثات الآلات المدمجة: استبدال محرك أحادي المحور متوافق حيث يتوافق جهد الإمداد، وتغذية المحرك الراجعة، وبنية الشبكة، وتصميم السلامة.

حدود التطبيق: تعتمد ملاءمة المحرك على قصور الحمل الذاتي، والتسارع، والتباطؤ، ومعدل الدورة، وخصائص المحرك، وسلوك التوقف المطلوب. تحقق من هذه العوامل قبل اختياره لآلة ما.

وظيفة السلامة | إيقاف عزم الدوران الآمن (STO)

تهدف وظيفة STO المدمجة إلى منع المحرك من إنتاج عزم دوران عندما يتم تنشيط وظيفة السلامة. وهي لا توفر، بحد ذاتها، عزلاً كهربائياً، أو تؤمن حملاً معلقاً، أو تضمن وصول الآلة إلى حالة ميكانيكية آمنة.

• صمم وتحقق من دائرة السلامة لتقييم مخاطر الآلة وأداء السلامة المطلوب.
• استخدم إجراءات العزل والقفل المناسبة للصيانة الكهربائية.
• قيّم التوقف بالقصور الذاتي، وأحمال الجاذبية، والطاقة المخزنة، والمخاطر الأخرى التي قد تظل موجودة بعد إزالة عزم الدوران.
• تأكد من وثائق سلامة المحرك، والأسلاك، والشهادة المعمول بها قبل التكليف.

مراجعة Global PLC Spare HUB | التكليف وعزل الأعطال

المشكلة المرصودة	تسلسل التشخيص المقترح	التركيز الهندسي
المحرك لا ينشئ اتصال EtherNet/IP	تحقق من الطاقة، وكابلات Ethernet، ورابط المحول، وتهيئة IP، ومشروع جهاز التحكم، وهوية الجهاز.	افصل بين مشكلات الطبقة الفيزيائية وأخطاء العنونة وتهيئة جهاز التحكم.
خطأ في التغذية الراجعة للمحرك أو موقع غير متوقع	تحقق من توافق المحرك/المحرك، ونوع التغذية الراجعة، وأسلاك الموصل، وحالة كابل التغذية الراجعة.	يمكن أن يمنع عدم تطابق التغذية الراجعة التبديل الصحيح أو تتبع الموقع.
المحرك يتعطل أثناء التسارع	راجع قصور الحمل الذاتي، ونمط التسارع، وتيار المحرك، وحالة الإمداد، والربط الميكانيكي.	تحقق مما إذا كان نمط الحركة يتجاوز قدرة المحرك/المحرك أو الحدود الميكانيكية للآلة.
المحرك لا ينتج عزم دوران بعد توقف السلامة	تحقق من حالة دائرة STO، وتسلسل إعادة ضبط جهاز السلامة، وحالة المحرك، ومنطق إعادة تشغيل الآلة.	لا تتجاوز وظيفة السلامة. أكد السبب واتبع إجراء إعادة الضبط المعتمد.
ارتفاع درجة الحرارة بشكل متقطع أو تحذير حراري	قم بقياس درجة حرارة العلبة، وافحص تدفق الهواء والخلوصات، وراجع دورة العمل وتحميل المحرك.	قارن ظروف التشغيل بدرجة الحرارة المحددة وحدود التحميل.
موقع الفهرسة أو التكرار ضعيف	تحقق من الخلوص الميكانيكي (Backlash)، والاقتران، والضبط، وسلامة التغذية الراجعة، وتهيئة الفهرس، وتغير الحمل.	ميز بين مشاكل التكرار الميكانيكي وأخطاء ضبط السيرفو أو التهيئة.

رؤية Global PLC Spare HUB: قبل استبدال محرك سيرفو، سجل رمز الخطأ، وحالة جهاز التحكم، وأرقام قطع المحرك والتغذية الراجعة، وإعدادات الشبكة، والتغييرات الأخيرة في الآلة. تحقق من رقم كتالوج البديل وتوافق المحرك بدقة، ثم قم بالتكليف مع تأمين الآلة وتنشيط إجراء السلامة المعتمد.

قائمة التحقق من الاختيار | تحقق قبل الطلب

• تأكد من أن إمداد الآلة متوافق مع دخل المحرك 480 فولت تيار متردد ثلاثي الطور.
• طابق التصنيفات الكهربائية للمحرك وجهاز التغذية الراجعة مع المحرك.
• أكد بنية EtherNet/IP المطلوبة ودعم جهاز التحكم.
• تحقق من نمط الحركة، وقصور الحمل الذاتي، ووقت الدورة، ومتطلبات الكبح أو التحويل.
• راجع أسلاك STO وتصميم سلامة مستوى الآلة.
• تحقق من درجة حرارة العلبة، وخلوصات التثبيت، ومتطلبات الملحقات.
• تحقق من وثائق المنتج الحالية لرقم كتالوج 2097-V34PR5 الدقيق.

الضمان والشحن

• الحالة: جديد وأصلي في عبوة المصنع
• ضمان المصنع: 12 شهراً
• شركات الشحن: FedEx، وUPS، وDHL
• دعم عروض الأسعار: قدم رقم كتالوج المحرك، وطراز المحرك، ونوع التغذية الراجعة، وتفاصيل إمداد التطبيق لمراجعة التوافق.
• الإرسال: أكد توفر المخزون وتوقيت الإرسال عند طلب عرض أسعار.

الأسئلة الشائعة

س1. هل هذا المحرك مناسب لإمداد آلة 230 فولت ثلاثي الطور؟

ج. تحدد المواصفات المرفقة دخل 480 فولت تيار متردد ثلاثي الطور. لا تفترض التشغيل من إمداد 230 فولت. تأكد من التصنيفات الكهربائية الدقيقة لرقم الكتالوج والطاقة المتاحة للآلة قبل الشراء.

س2. هل يمكنني توصيل محرك سيرفو بمشفر (Encoder) غير مدرج؟

ج. ليس بدون التحقق من التوافق. تحقق من تقنية التغذية الراجعة للمحرك، وواجهة الإشارة، والأسلاك، وتهيئة المحرك المدعومة مقابل وثائق المحرك. الموصل المتوافق فيزيائياً لا يضمن تشغيل تغذية راجعة صالح.

س3. ما المعلومات التي تساعد في تحديد ما إذا كانت قدرة 2.0 كيلوواط كافية لمحوري؟

ج. قدم قصور المحرك والحمل الذاتي، والسرعة المطلوبة، والتسارع والتباطؤ، وعزم الدوران الذروي والمستمر، ومعدل الدورة، وظروف الكبح. يجب أن يستخدم تحديد حجم المحرك نمط الحركة الكامل، وليس القدرة الاسمية وحدها.

س4. هل يسمح STO بالصيانة بينما يظل المحرك تحت الجهد الكهربائي؟

ج. يزيل STO قدرة المحرك على توليد عزم دوران عند تنشيطه بشكل صحيح، لكنه ليس عازلاً كهربائياً. اتبع إجراءات القفل/العلامة (Lockout/Tagout) وإجراء السلامة المعتمد للآلة قبل الصيانة.

س5. ماذا يجب أن أقارن عند استبدال محرك Kinetix موجود؟

ج. قارن رقم الكتالوج الكامل، وجهد الدخل، وتصنيفات التيار والقدرة، وتغذية المحرك الراجعة، وتهيئة EtherNet/IP، ومتطلبات السلامة، وأبعاد التثبيت، والملحقات المطلوبة. تأكد أيضاً من توافق جهاز التحكم والبرامج قبل التكليف.
