200150-05-05 مقياس تسارع 100mV/g بنتلـي نيفادا
Manufacturer: Bently Nevada
Product No.: 200150-05-05
Condition： متوفر بالمخزون
Product Type: مستشعر التسارع
Product Origin: USA
Payment: T/T, Western Union
Weight: 58g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج

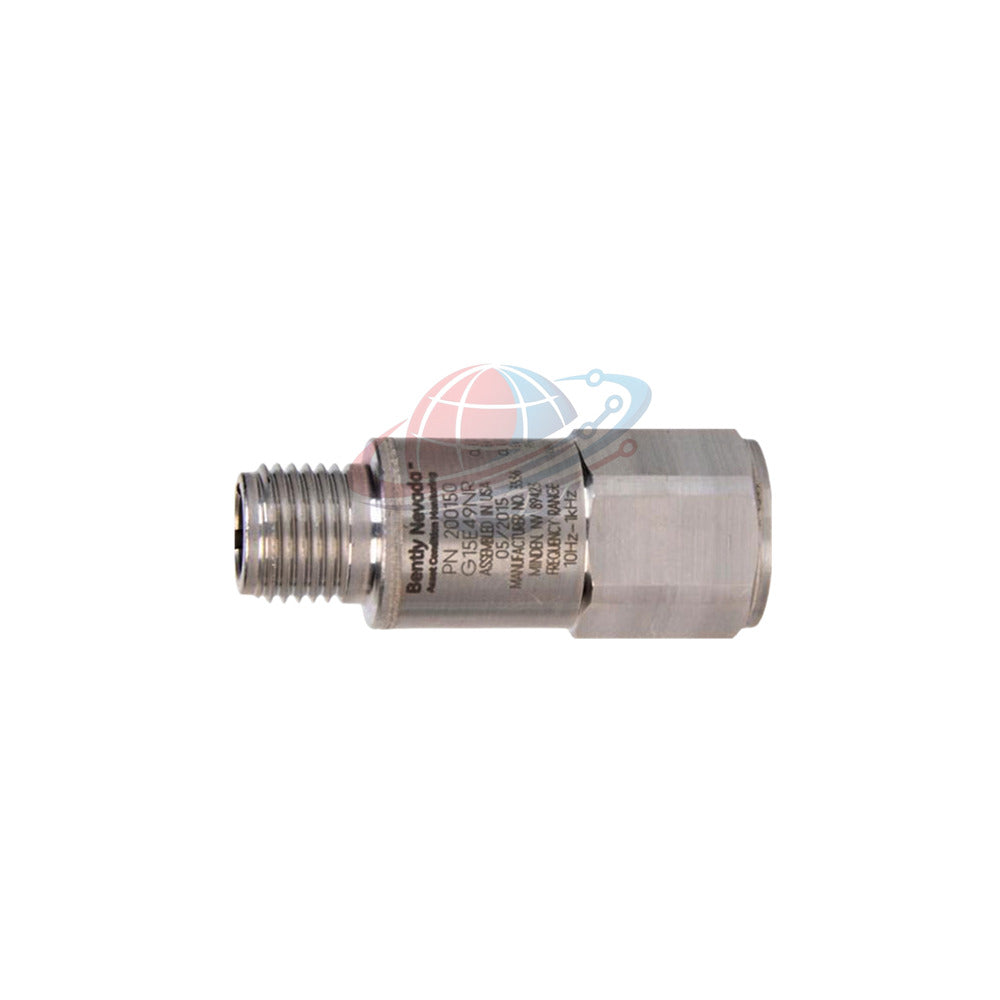

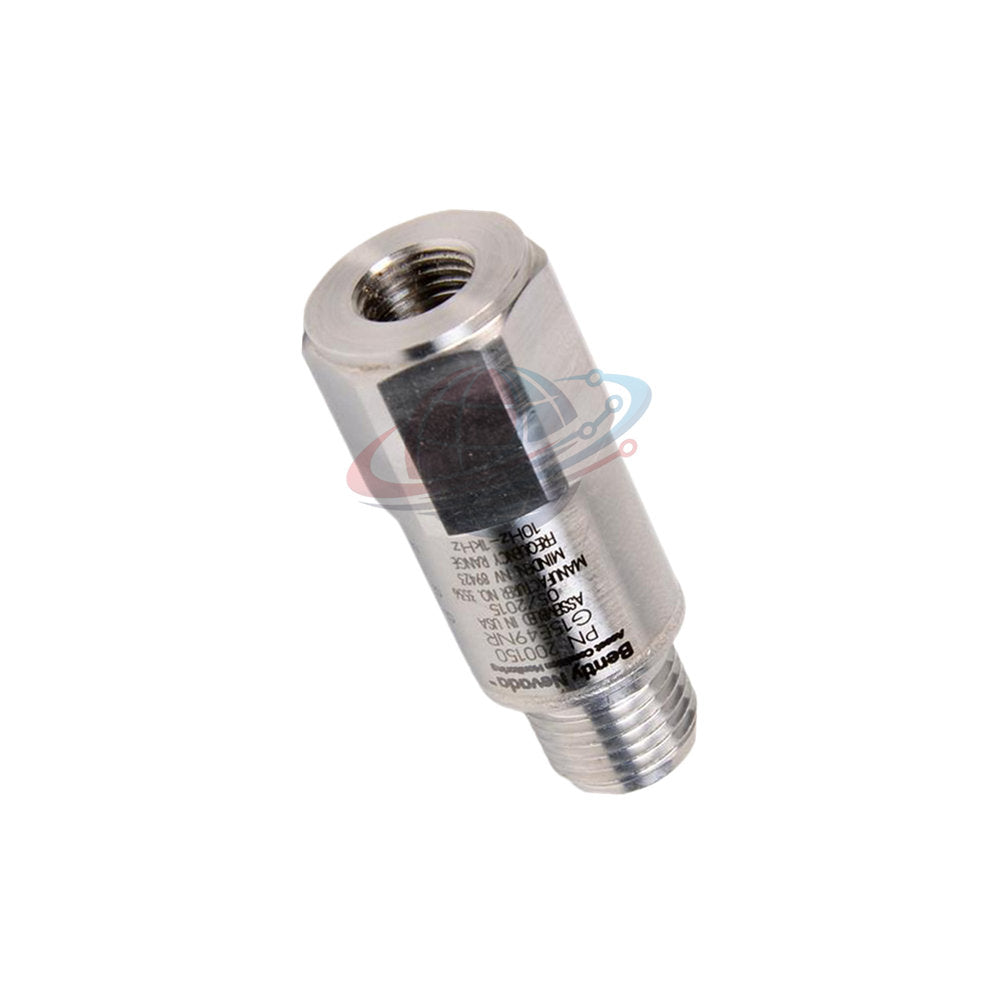

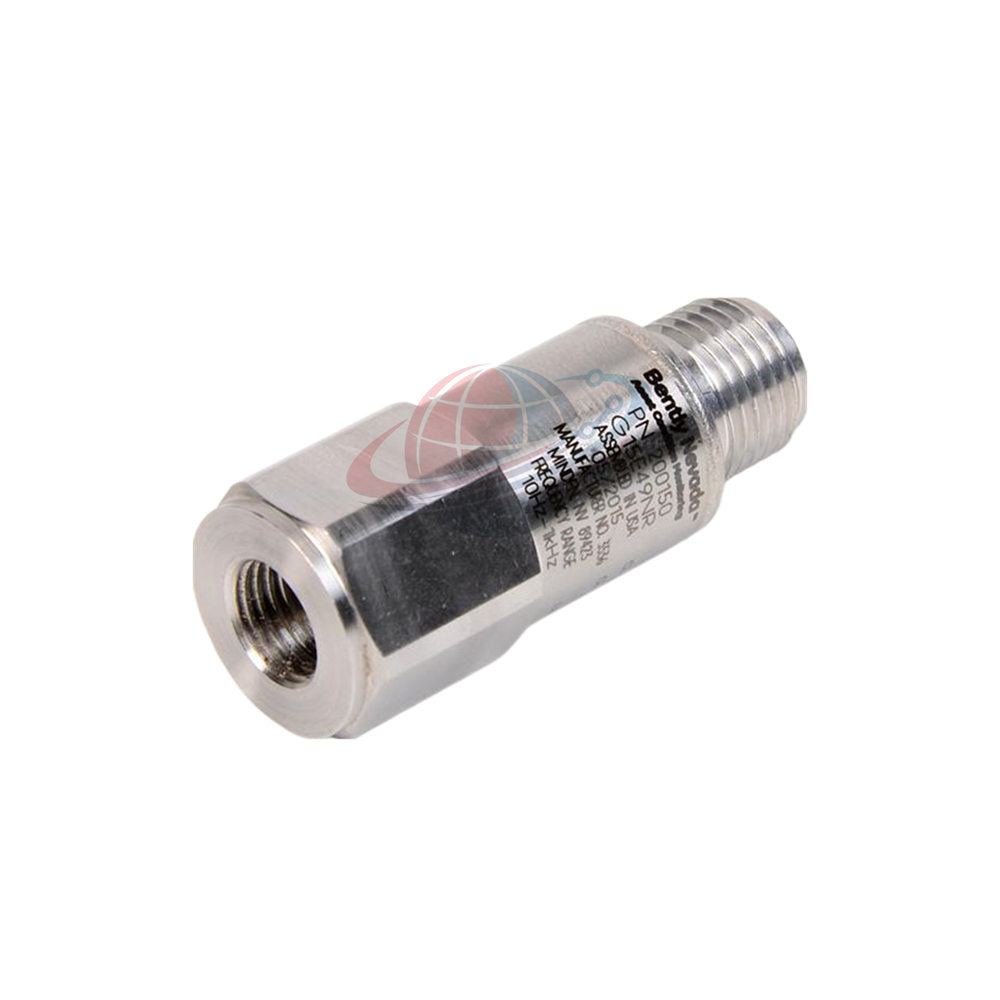

مقياس التسارع الكهروإجهادي Bently Nevada 200150-05-05 هو مقياس عالي الدقة مصمم لشبكات مراقبة الاهتزاز عبر الإنترنت من Trendmaster 2000 وTrendmaster Pro. يعمل هذا المحول بحساسية تبلغ 100 mV/g (10.2 mV/m/s²)، ويتصل مباشرة بوحدات ProTIM لتسريع السرعة (نوع القناة -01). يقوم بتحويل اهتزاز الهيكل الديناميكي إلى قياس عن بُعد للجهد المعاير عبر حلقات مراقبة الآلات المؤتمتة.
يحدد المهندسون 200150-05-05 لمراقبة الآلات ذات الأغراض العامة في الجزء المتبقي من المصنع حيث تكون شهادات المناطق الخطرة إلزامية. صُنع هذا المستشعر الأمريكي بغطاء محكم من الفولاذ المقاوم للصدأ 316L وهندسة استشعار السيراميك القصي، ويوفر قراءات اهتزاز موثوقة عبر بيئات التشغيل القاسية للمواد الكيميائية والنفط وتوليد الطاقة.
الميزات والفوائد الرئيسية
- تكامل شبكة Trendmaster: يتصل مباشرة بوحدات واجهة محول ProTIM لمراقبة الأصول الموزعة.
- اعتمادات السلامة متعددة المناطق: معتمد بموجب معايير CSA وATEX وIECEx متعددة الوكالات للمواقع الخطرة.
- عنصر استشعار السيراميك القصي: يقلل من حساسية العابر الحراري وتداخل إجهاد القاعدة أثناء التشغيل.
- غلاف محكم من الفولاذ المقاوم للصدأ 316L: محكم الإغلاق ضد تسرب الرطوبة حتى 100% رطوبة متكثفة.
- حماية عالية من الصدمات الميكانيكية: يتحمل قمم تسارع الصدمات المحورية حتى 49,050 متر/ثانية² (5,000 جرام ذروة).
- وقت استقرار الدائرة السريع: يصل إلى الاستقرار التشغيلي في غضون 300 مللي ثانية لشبكات المسح المتسلسلة السريعة.
تفصيل التكوين وشجرة لاحقة النموذج
يضمن فهم المواصفات الدقيقة للجزء الخاص بـ Bently Nevada 200150-05-05 مطابقة مسمار التثبيت والاعتمادات بشكل صحيح:
-
الموديل: 200150 — مقياس تسارع Trendmaster للأغراض العامة (غطاء من الفولاذ المقاوم للصدأ 316L، خيط أنثى 3/8-24)
-
الخيار -05: خيار مسمار التثبيت — يتضمن مسمار لوحة سداسي 3/8-24 إلى 1/4-28 UNF بطول 1-3/8 بوصة
- الخيار -05: خيار موافقة الوكالة — موافقات متعددة (معتمد من CSA وATEX وIECEx)
-
الخيار -05: خيار مسمار التثبيت — يتضمن مسمار لوحة سداسي 3/8-24 إلى 1/4-28 UNF بطول 1-3/8 بوصة
المواصفات الفنية
تظهر أدناه المعايير الميكانيكية والكهربائية والبيئية الكاملة لـ Bently Nevada 200150-05-05:
| الفئة | المعلمة | تفاصيل المواصفات |
|---|---|---|
| الهوية الأساسية | العلامة التجارية والشركة المصنعة | بنتلي نيفادا (صنع في الولايات المتحدة الأمريكية) |
| النموذج ورمز اللاحقة | 200150-05-05 (سلسلة تريندماستر) | |
| الخصائص الكهربائية | الحساسية والخطية | 100 mV/g (10.2 mV/m/s²) ±12% عند 80 هرتز؛ ±2% خطية سعة |
| الإثارة والجهد المتحيز | مدخل 4.7 إلى 5.5 Vdc؛ +2.5 ± 0.23 Vdc تحيز خرج سكون | |
| سحب التيار والاستقرار | تيار سكون <800 ميكرو أمبير؛ وقت استقرار ≤300 مللي ثانية | |
| التردد والنطاق الديناميكي | نطاق القياس الديناميكي | ±245 م/ث² (±25 جرام ذروة) أقصى حد للتسارع |
| نطاق استجابة التردد | 10 هرتز إلى 1,000 هرتز (600 إلى 60,000 CPM) ±10% | |
| التردد الرنيني المركب | >20 كيلو هرتز (>1,200,000 CPM) حد الرنين الهيكلي | |
| الميكانيكا والمواد | مادة الهيكل والوزن | فولاذ مقاوم للصدأ 316L؛ 58 جرام (2.0 أوقية) الوزن الصافي |
| خيط التثبيت وعزم الدوران | منفذ أنثى 3/8-24؛ 2.7 إلى 6.8 نيوتن متر (2 إلى 5 رطل قدم) مواصفات عزم الدوران | |
| التقييمات البيئية | نطاق درجة الحرارة والصدمات | -40 درجة مئوية إلى +105 درجة مئوية للتشغيل؛ 5,000 جرام ذروة تصنيف الصدمات المحورية |
| إغلاق الغلاف | ختم محكم (5x10⁻⁸ atm·cc/s)؛ 100% رطوبة نسبية متكثفة |
المعدات المستهدفة وسيناريوهات التطبيق
- محركات كهربائية في الجزء المتبقي من المصنع ومحامل مضخات المياه الطاردة المركزية.
- صناديق تروس مراوح أبراج التبريد التي تتطلب تحليل اتجاهات تلقائي مستمر.
- نافخات الهواء الصناعية ومراوح تزويد التدفئة والتهوية وتكييف الهواء التي تتم مراقبتها عبر أنظمة Trendmaster Pro.
- آلات العمليات الثانوية الموجودة في البيئات الخطرة التي تتطلب تصنيفات ATEX أو CSA.
قدرات التشخيص وتحليل الإشارة
يقوم Bently Nevada 200150-05-05 بإدخال إشارات التسارع مباشرة إلى بطاقات معالجة إشارة ProTIM، والتي تدمج بيانات الاهتزاز الخام حسابيًا في قيم السرعة. يسمح هذا التكوين للأنظمة البرمجية المؤتمتة باكتشاف عيوب محامل العناصر الدوارة في مراحلها المبكرة، وعدم الاتزان الميكانيكي، واختلال المحاذاة، وارتخاء الهيكل قبل وقت طويل من حدوث عطل ميكانيكي كارثي.
رؤية وخبرة Global PLC Spare HUB الميدانية
في شبكات المسح التلقائي مثل Trendmaster Pro، يؤثر وقت استقرار المستشعر بشكل مباشر على سرعة جمع البيانات. يتميز 200150-05-05 بوقت استقرار سريع ≤300 مللي ثانية، مما يسمح لوحدات ProTIM المتعددة باستطلاع قنوات متعددة عبر مساحات المصنع الكبيرة دون إدخال تشوهات تحويل جهد متحيز.
عند تثبيت مسمار اللوحة السداسية، تأكد من أن سطح التثبيت مستوٍ ونظيف ومغطى بطبقة خفيفة من شحم السيليكون. يضمن شد مسمار التثبيت بدقة ضمن نطاق عزم الدوران من 2.7 إلى 6.8 نيوتن متر استجابة كاملة للترددات العالية حتى حد الرنين البالغ 20 كيلو هرتز دون تجريد الخيوط الداخلية 3/8-24.
شروط الامتثال والشحن والضمان
- محتويات العبوة: 1 × مقياس تسارع Bently Nevada 200150-05-05 مختوم من المصنع وجديد، ومجموعة مسمار لوحة سداسي، وشهادة اختبار المصنع.
- تغطية الضمان: مدعوم بضمان استبدال كامل لمدة 12 شهرًا من المصنع يبدأ من تاريخ فاتورة الشراء.
- شحن سريع: يشحن في غضون 24-48 ساعة عبر شركات الشحن السريع (FedEx، UPS، DHL في جميع أنحاء العالم).
الأسئلة الشائعة
السؤال: ما هي الوظيفة الأساسية لوحدة ProTIM عند إقرانها بهذا المستشعر؟
الإجابة: توفر وحدة ProTIM طاقة الإثارة، وتعالج إشارة التسارع الخام 100 mV/g، وتدمجها في مقاييس السرعة لشبكة Trendmaster.
السؤال: لماذا تُفضل هندسة استشعار السيراميك القصي على تصميمات الضغط؟
الإجابة: تعزل الهندسة القصية بلورة PZT الداخلية ميكانيكيًا عن العابر الحراري وإجهادات الانحناء الأساسية، مما يمنع الانجراف الخاطئ للخط الأساسي للتردد المنخفض.
السؤال: ما هي أجهزة مسمار التثبيت المحددة التي تأتي مع خيار مسمار التثبيت -05؟
الإجابة: يتضمن خيار مسمار التثبيت -05 مسمار لوحة سداسي 3/8-24 إلى 1/4-28 UNF بطول 1-3/8 بوصة للتثبيت على وسادات غلاف الماكينة القياسية الملولبة.
السؤال: هل يمكن لهذا المستشعر العمل مغمورًا تحت الماء باستمرار؟
الإجابة: لا، بينما يتحمل الختم المحكم 100% رطوبة متكثفة وغسيلًا شديدًا، إلا أنه مصنف للتشغيل غير المغمور فقط.
السؤال: ما هي شهادات الوكالة التي تغطيها موافقة -05؟
الإجابة: يوفر الخيار اللاحق -05 شهادات مناطق خطرة مدمجة تغطي معايير CSA وATEX وIECEx للامتثال الصناعي العالمي.
