وحدة إدخال التيار المستمر 1771 من ألين برادلي (Rockwell Automation) طراز 1771-IH
Manufacturer: Allen-Bradley
Product No.: 1771-IH
Condition： متوفر بالمخزون
Product Type: وحدة إدخال التيار المستمر
Product Origin: USA
Payment: T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج وهيكله

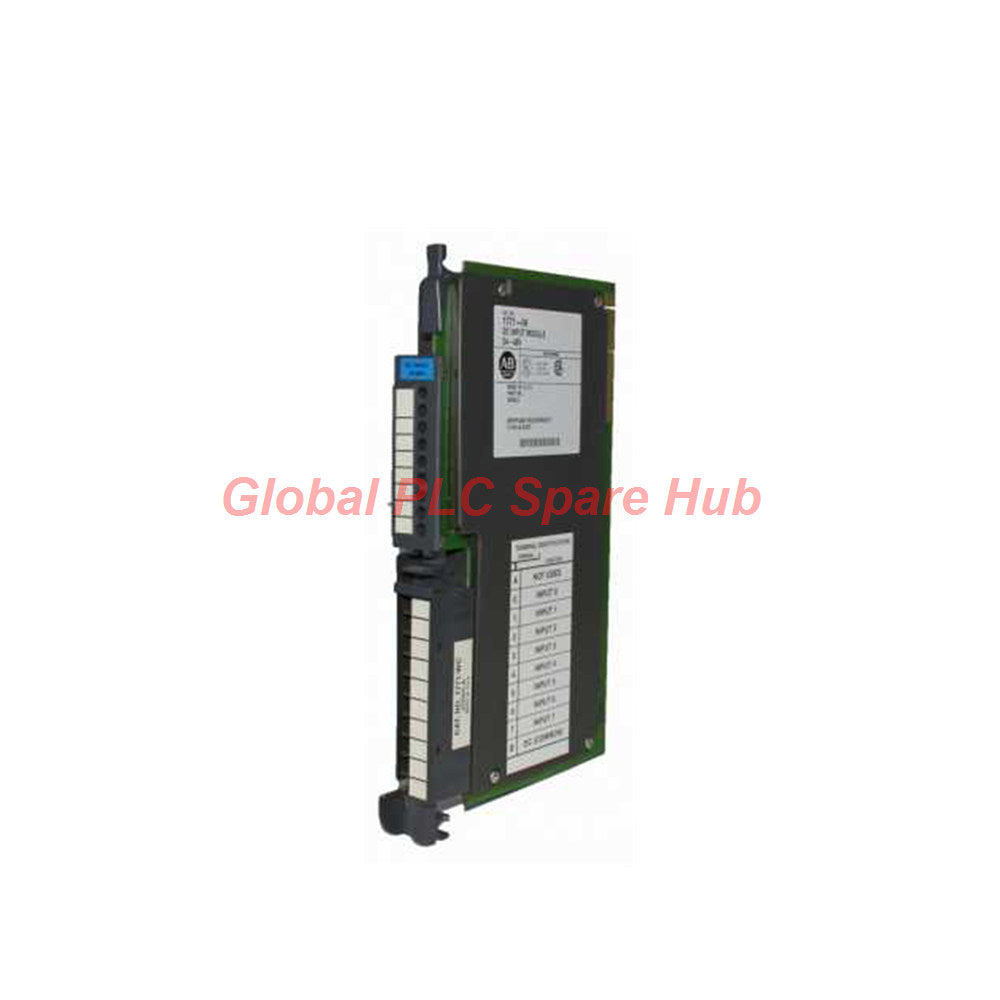

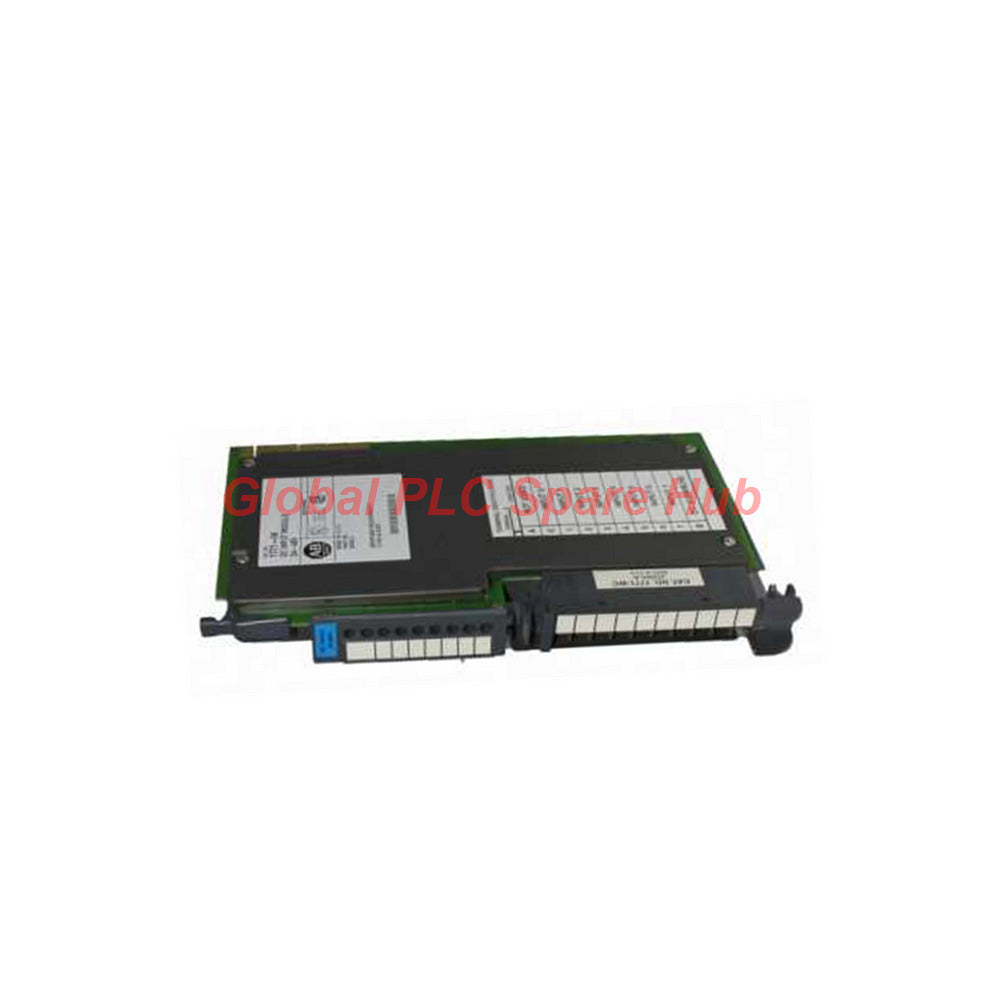

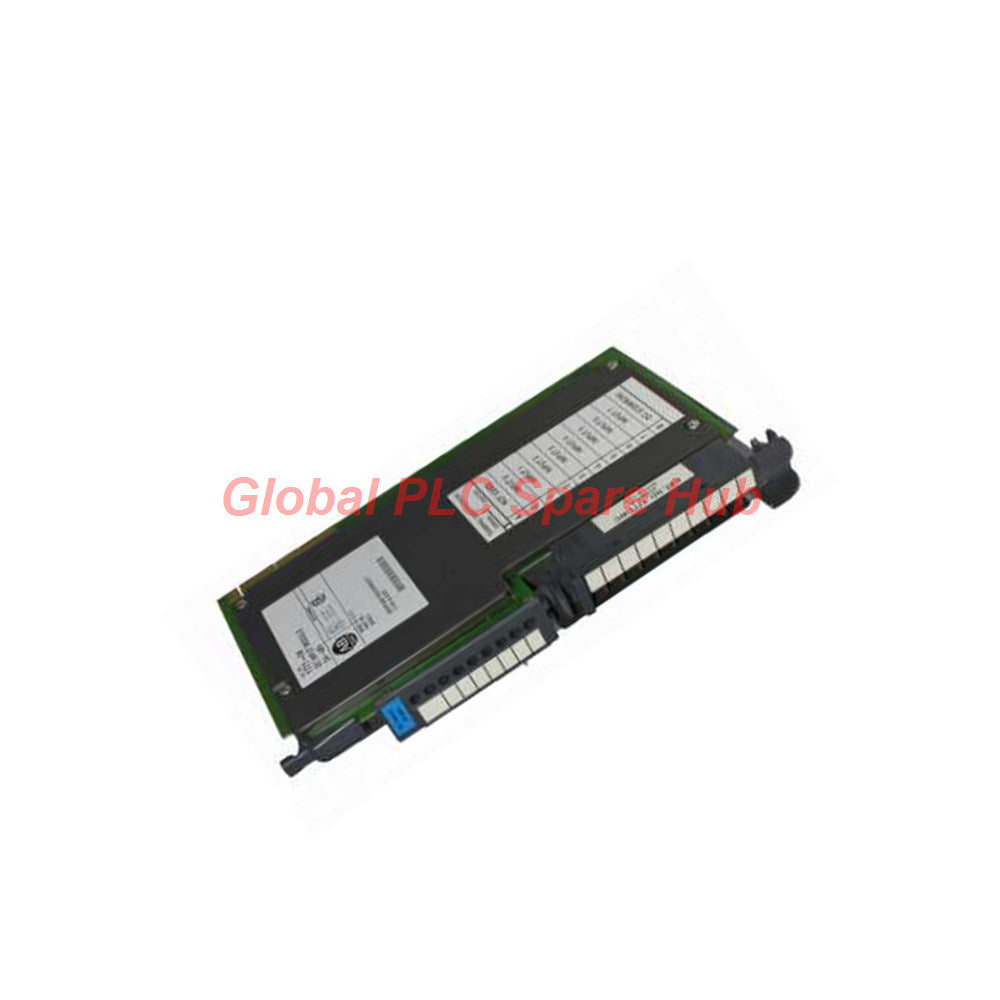

إن **1771-IH** هي وحدة إدخال رقمية عالية الأداء للتيار المستمر، تم تصميمها وهندستها بواسطة **Rockwell Automation** تحت العلامة التجارية **Allen-Bradley**، وقد صممت خصيصًا لمنصة التحكم القديمة **PLC-5** ضمن هيكل الإدخال/الإخراج **Bulletin 1771**. صُممت الوحدة **1771-IH** للتوصيل بين الإشارات المنفصلة على مستوى الحقل والموثوقية العالية، وتوفر 8 قنوات إدخال معزولة تدعم تهيئات "المصرف" (sink configurations) مع أحمال "المصدر" (source loads) عبر فئة تشغيل تتراوح من 10 إلى 60 فولت تيار مستمر.
نظرة فاحصة ومراجعة فنية من Global PLC Spare HUB
تتطلب صيانة أجهزة **PLC-5** القديمة الالتزام الصارم بتحميل اللوحة الخلفية وحدود الحرارة. خلال التجديدات الروتينية لخطوط المعالجة المستمرة القديمة، يقوم المهندسون بشكل متكرر بتقييم مطابقة مقاومة الدخل للوحدات القديمة مع مستشعرات الحقل الحديثة لمنع حالات الجهد الشبحية. بناءً على تقييمنا العملي لرفوف **Bulletin 1771**، تدير الوحدة **1771-IH** هذا من خلال قياس مقاومة داخلية قوية (2.5-3 كيلو أوم في حالة التشغيل). يضمن سحبها للتيار الخلفي البالغ 74 مللي أمبير عند 5 فولت تيار مستمر أن تظل إمدادات الطاقة في الرفوف ضمن الأغلفة التشغيلية الآمنة حتى عند ملء جميع الفتحات.
تحليل المواصفات الفنية
| المعلمة الفنية | مقياس التكوين / تفاصيل المواصفات |
|---|---|
| **العلامة التجارية / الشركة المصنعة** | **Allen-Bradley / Rockwell Automation** |
| **رقم الكتالوج / الموديل** | **1771-IH** |
| **عائلة المنتج والسلسلة** | **PLC-5 / Bulletin 1771** نظام معياري |
| **تصنيف الوحدة** | وحدة إدخال رقمية للتيار المستمر (حمل المصرف / المصدر) |
| **كثافة قنوات الإدخال** | 8 قنوات مستقلة |
| **فئة الجهد الاسمي** | 10 إلى 60 فولت تيار مستمر |
| **نطاق جهد التشغيل** | 24 إلى 50 فولت تيار مستمر اسمي (24-48 فولت نموذجي) |
| **خصائص تيار الإدخال** | 8.4 مللي أمبير عند 24 فولت تيار مستمر؛ 20 مللي أمبير عند 48 فولت تيار مستمر |
| **مقاومة الدخل** | 2.5 - 3 كيلو أوم (حالة التشغيل) / 5 - 6 كيلو أوم (حالة الإيقاف) |
| **عتبات التبديل** | الحد الأقصى لجهد حالة التشغيل: 10 فولت تيار مستمر | الحد الأقصى لجهد حالة الإيقاف: 4.5 فولت تيار مستمر |
| **حدود تسرب حالة الإيقاف** | الحد الأقصى لتيار حالة الإيقاف: 1.0 مللي أمبير (0.7 مللي أمبير نموذجي) |
| **تأخير انتشار الإشارة** | تأخير التشغيل: 15 مللي ثانية (±7 مللي ثانية) | تأخير الإيقاف: 20 مللي ثانية (±9 مللي ثانية) / تأخير إيقاف التيار المتردد: 24 مللي ثانية (±10 مللي ثانية) |
| **سحب الطاقة من اللوحة الخلفية** | 74 مللي أمبير عند 5 فولت تيار مستمر (±5%) |
| **التبديد الحراري والطاقة** | الطاقة: 0.4 وات كحد أدنى إلى 8.1 وات كحد أقصى | الحرارة: 1.3 إلى 27.7 وحدة حرارية بريطانية/ساعة |
| **العزل الكهربائي** | 1500 فولت تيار متردد rms بين القناة واللوحة الخلفية |
| **درجة حرارة التشغيل** | 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) |
| **الوصلات المادية** | يمكن تركيبه على الرف مع ذراع التوصيل 1771-WA / 1771-WD |
إرشادات تهيئة الأجهزة وتثبيتها
- **إدخال الهيكل:** مصممة للتركيب المباشر في لوحات الإدخال/الإخراج الخلفية لهياكل **Bulletin 1771** القياسية.
- **واجهة الإنهاء:** تستخدم ذراع توصيل قابل للإزالة (**1771-WA** / **1771-WD**) مما يسمح ببقاء كابلات الحقل دون إزعاج أثناء تبديل الوحدات.
- **ميزانية اللوحة الخلفية:** يجب أخذ متطلبات التيار البالغة 74 مللي أمبير عند 5 فولت تيار مستمر في الاعتبار عند حساب السعة الإجمالية لإمداد الطاقة في الرف.
قدرات التشخيص واستكشاف الأخطاء وإصلاحها
- **مؤشر حالة القناة:** تتميز بـ 8 مؤشرات LED حمراء في اللوحة الأمامية تتوافق مباشرة مع حالات قنوات الإدخال الفردية للتحقق السريع.
- **تصفية التأخير:** تصفية إشارة الأجهزة المدمجة (تأخير تشغيل 15 مللي ثانية / تأخير إيقاف 20 مللي ثانية) تمنع التشغيل الخاطئ الناتج عن الضوضاء الكهربائية العابرة في البيئات الصناعية الثقيلة.
- **التحقق من العزل:** يوفر العزل بقيمة 1500 فولت RMS حماية للوحات المعالج الخلفية من الحلقات الأرضية أو الزيادات المفاجئة في الجهد العالي من جانب الحقل.
الأجهزة المتوافقة وسيناريوهات التطبيق النموذجية
- **الأنظمة المتوافقة:** وحدات التحكم المبرمجة **Allen-Bradley PLC-5** التي تستخدم رفوف الإدخال/الإخراج المحلية والبعيدة **Bulletin 1771**.
- **التطبيقات المستهدفة:** مراقبة المستشعرات المنفصلة في التصنيع الثقيل، والتشابكات التحكمية لمضخات محطات معالجة المياه القديمة، وتتبع مفاتيح الحد في خطوط التجميع المستمرة.
اللوجستيات، الضمان والوفاء بالطلب
- **محتويات العبوة:** وحدة إدخال رقمية للتيار المستمر **1771-IH** واحدة معبأة بإحكام في مادة حماية ضد الكهرباء الساكنة.
- **شركاء الشحن:** تنفيذ سريع للطلب خلال 24-48 ساعة يتم إرساله عالمياً عبر شركات الشحن الممتازة بما في ذلك FedEx وUPS وDHL.
- **تغطية الضمان:** مدعومة بالكامل بضمان خدمة تشغيل لمدة 12 شهراً.
الأسئلة المتكررة (FAQ)
هل يمكن استبدال وحدة **1771-IH** بينما يظل مصدر الطاقة في الهيكل نشطًا؟
في حين أن أنظمة **Bulletin 1771** تتميز بأذرع توصيل قابلة للإزالة تحمي الكابلات الميدانية، إلا أنه لا يُنصح عمومًا بتبديل الوحدات القديمة وهي تحت الطاقة لمنع حدوث قوس كهربائي في اللوحة الخلفية؛ تحقق دائمًا من بروتوكولات طاقة الرف قبل الاستخراج.
ما هي خطوات التشخيص التي يجب عليّ اتخاذها إذا لم يضيء مؤشر LED الخاص بالقناة على الرغم من وجود جهد ميداني نشط؟
أولاً، قم بقياس الجهد مباشرة عبر أطراف ذراع التوصيل للتأكد من أنه يتجاوز عتبة الجهد القصوى لحالة التشغيل البالغة 10 فولت تيار مستمر. بعد ذلك، تحقق من أن مسار مقاومة الدخل سليم وتأكد من عدم وجود مسامير طرفية مفكوكة على ذراع **1771-WA** / **1771-WD**.
كيف يؤثر تحميل المصدر على توافق المستشعر مع وحدة الإدخال هذه؟
تم تكوين وحدة **1771-IH** للعمل بمدخل "المصرف" (sink input operation) (أحمال "المصدر" source loads). تأكد من أن مستشعرات الحقل بجهد 24 فولت تيار مستمر تصدر تيارًا خارجيًا لتتوافق بشكل صحيح مع بنية "المصرف" في الوحدة.
ما هي الإرشادات التي يجب أن أتبعها عند البحث عن بديل لوحدة ذات إصدار أقدم؟
عند ترقية أو استبدال نموذج أقدم من **1771-IH**، تحقق من ميزانية طاقة فتحة الهيكل (74 مللي أمبير عند 5 فولت تيار مستمر) وتأكد من أن تكوين ذراع التوصيل الحالي يتطابق مع متطلبات ترتيب الأطراف لتجنب تأخيرات إعادة التوصيل.
كيف يتم حماية الوحدات من الضوضاء الكهربائية في مسارات الكابلات الصناعية الطويلة؟
تتضمن الوحدة تأخيرات إشارة الإدخال الأصلية (تأخير تشغيل 15 مللي ثانية وتأخير إيقاف 20 مللي ثانية) إلى جانب عزل 1500 فولت تيار متردد RMS، مما يخفف بشكل فعال التداخل الكهرومغناطيسي عالي التردد الذي يتم التقاطه عبر الأسلاك الممتدة في المصنع.
