1771-IB وحدة إدخال رقمية من Allen-Bradley لنظام PLC-5

وحدة إدخال رقمية للتيار المستمر Allen-Bradley 1771-IB لنظام PLC-5

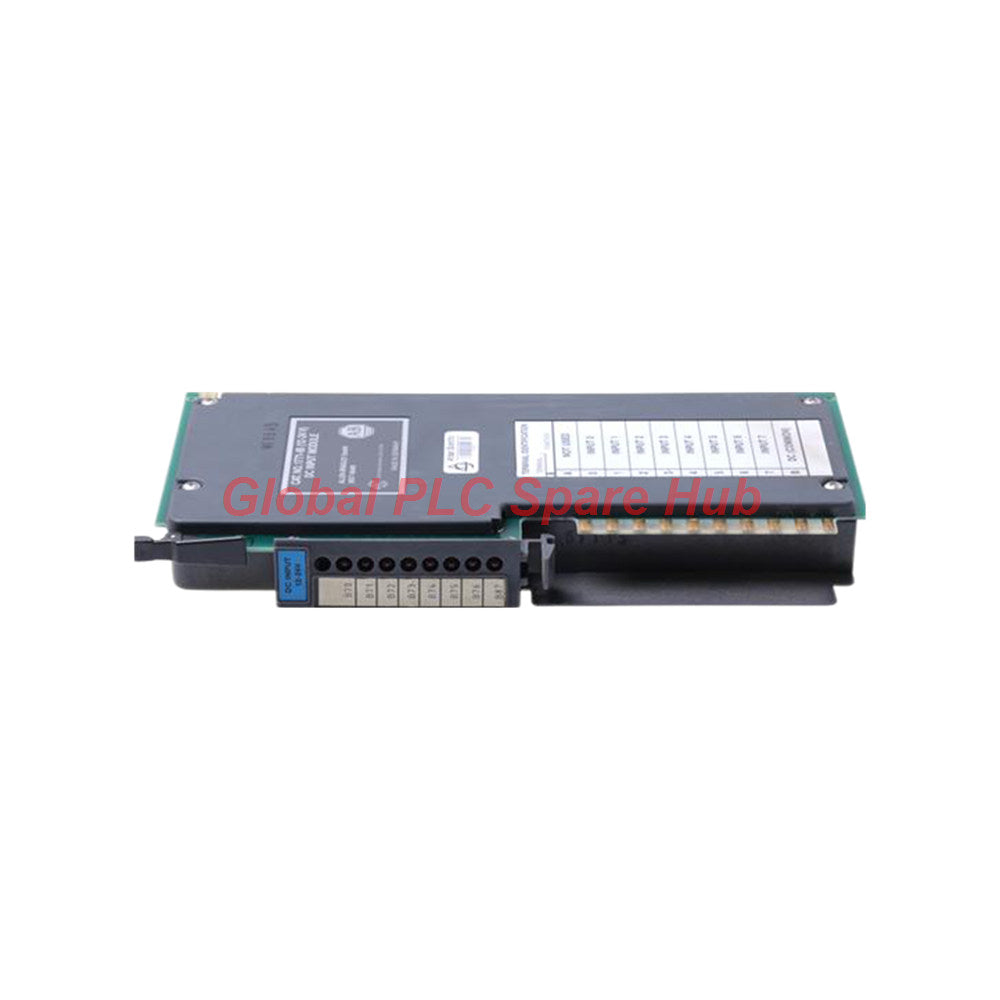

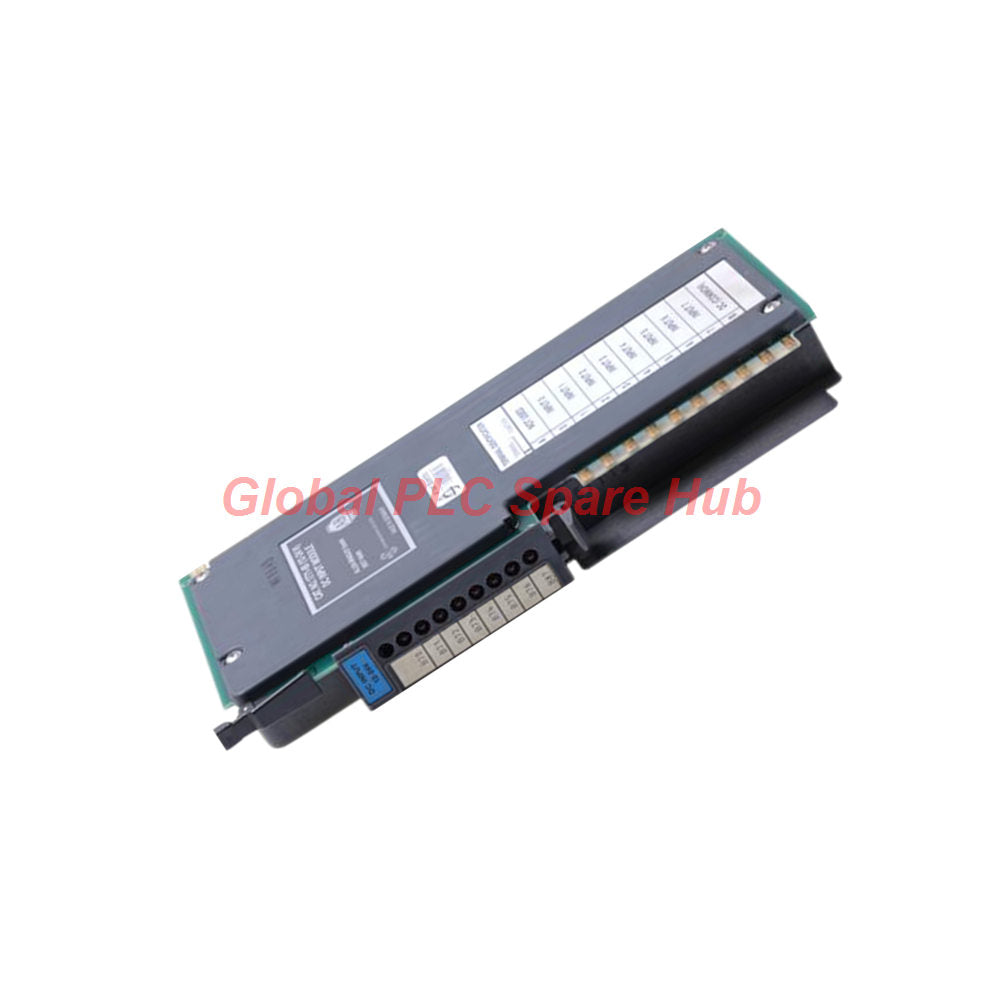

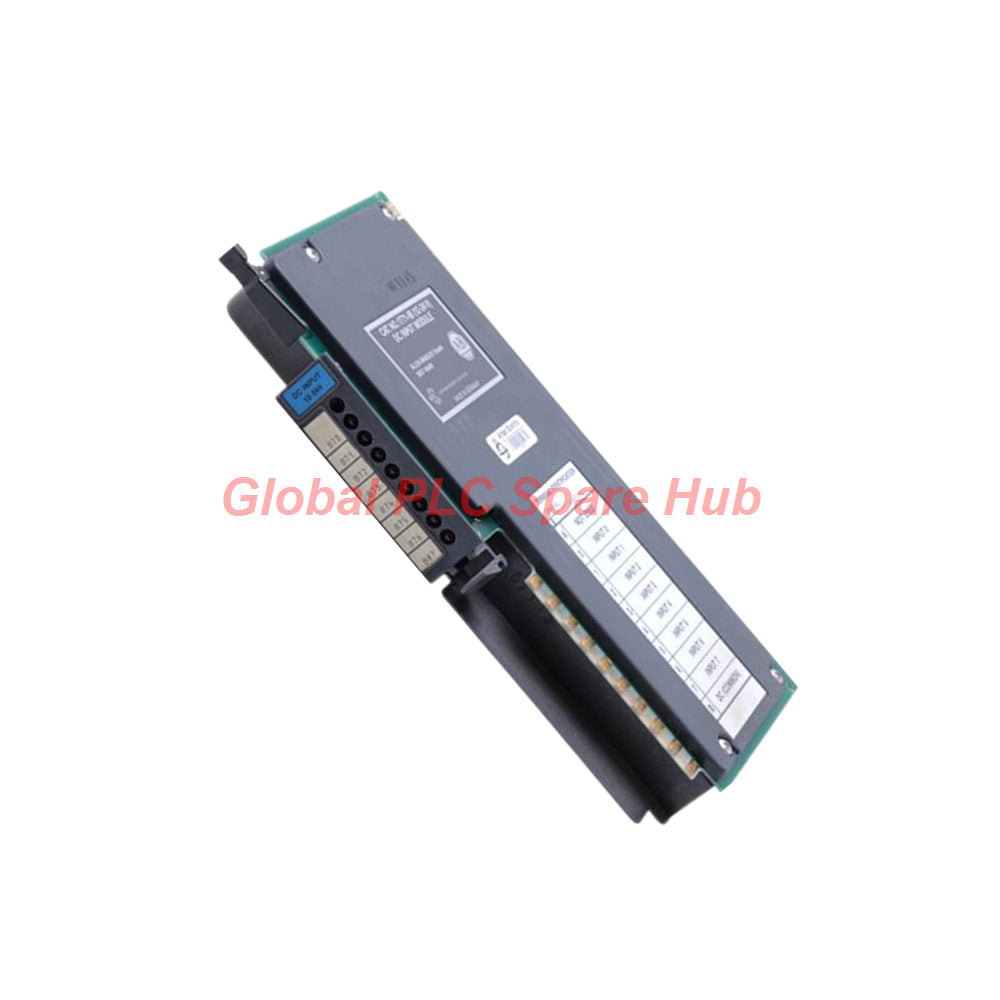

تُعد 1771-IB وحدة إدخال رقمية للتيار المستمر ذات 8 قنوات، مخصصة لأنظمة التحكم Allen-Bradley PLC-5. وتحول إشارات التيار المستمر على مستوى الأجهزة الميدانية إلى حالات منطقية يمكن لمعالج PLC قراءتها عبر جدول بيانات الإدخال/الإخراج. وبذلك، يستطيع المتحكم مراقبة أوامر المشغلين ومفاتيح تحديد المواضع وملامسات المرحلات وغيرها من الأجهزة الميدانية المنفصلة.

صُممت هذه الوحدة لمنصة الإدخال/الإخراج 1771، وتجمع بين مؤشرات الحالة على اللوحة الأمامية وترشيح المدخلات والعزل الكهروضوئي. كما يتيح ذراع التوصيل القابل للإزالة استبدال الوحدة من دون فصل أسلاك الأجهزة الميدانية كلٌّ على حدة، ما يساعد الفنيين على تقليل أعمال الصيانة أثناء فترات التوقف المخطط لها.

01 | المواصفات الفنية

الشركة المصنّعة	Rockwell Automation
العلامة التجارية	Allen-Bradley
رقم الكتالوج	1771-IB
سلسلة المنتجات	PLC-5 / 1771 I/O
نوع الوحدة	وحدة إدخال رقمية للتيار المستمر
عدد المدخلات	8 قنوات إدخال رقمية
فئة الجهد	10–60 فولت تيار مستمر، مستقبِل (حمل مصدر)، وفقًا للمواصفات المقدمة
جهد التشغيل للتيار المستمر	10–27 فولت تيار مستمر
تيار اللوحة الخلفية	74 مللي أمبير
أقصى تيار للتيار المستمر في حالة الإيقاف	3.0 مللي أمبير
مؤشرات حالة المدخلات	8 مؤشرات حمراء على اللوحة الأمامية
ذراع التوصيل	1771-WA أو 1771-WN؛ تحقّق من مجموعة التوصيل المركّبة قبل الطلب
تبديد القدرة	5.7 واط، وفقًا للوصف المقدم
التبديد الحراري	19.3 وحدة حرارية بريطانية/ساعة، وفقًا للوصف المقدم
الأبعاد	3.5 × 6.5 × 2.0 بوصة (89 × 165 × 51 مم)
عنونة الإدخال/الإخراج	عنونة بنصف فتحة وفتحة واحدة وفتحتين، بحسب تهيئة PLC-5

ملاحظة هندسية: تذكر البيانات المقدمة فئة جهد تبلغ 10–60 فولت تيار مستمر ونطاق تشغيل يبلغ 10–27 فولت تيار مستمر. كما تورد أوصافًا مختلفة لتأخير الإشارة. تحقّق من مراجعة الوحدة المحددة والوثائق المعمول بها من Allen-Bradley قبل اعتماد التصميم الكهربائي النهائي.

02 | آلية تعامل الوحدة مع إشارات الأجهزة الميدانية

توفر 1771-IB واجهة منفصلة بين توصيلات الأجهزة الميدانية ومنطق PLC-5. عندما تتغير حالة جهاز ميداني متوافق، تكيّف دائرة الإدخال الإشارة وتحدّث حالة الإدخال المقابلة. وبعد ذلك، يمكن لبرنامج PLC استخدام هذه الحالة لاتخاذ قرارات التحكم.

• استقبال الإشارات الميدانية: تراقب الإشارات المنفصلة للتيار المستمر الواردة من المفاتيح المتوافقة وغيرها من الأجهزة الميدانية.
• الإشارة إلى حالة الإدخال: تستخدم ثمانية مصابيح LED على اللوحة الأمامية لمساعدة الفنيين على مقارنة ظروف الأجهزة الميدانية بحالة الوحدة.
• إدارة التشويش: يساعد ترشيح المدخلات على الحد من الانتقالات غير المرغوب فيها الناجمة عن التشويش الكهربائي.
• عزل الدوائر: يساعد العزل الكهروضوئي على حماية دوائر المنطق الداخلية من العابرّات الكهربائية على جانب الأجهزة الميدانية، ضمن الحدود المحددة للوحدة.
• سهولة الصيانة: يتيح ذراع توصيل متوافق وقابل للإزالة استبدال الوحدة من دون فصل كل سلك ميداني على حدة.

03 | المعدات والتطبيقات الصناعية المعتادة

المعدات أو العملية	إشارات الإدخال المعتادة
أنظمة النقل ومناولة المواد	مفاتيح تحديد المواضع، ومفاتيح المواضع، وأزرار ضغط المشغل
آلات التعبئة والتغليف والتجميع	حساسات وجود القطع ذات مخارج تيار مستمر متوافقة، وملامسات التعشيق، وأوامر بدء الدورة
لوحات التحكم بالمضخات والمحركات	ملامسات مساعدة، ومفاتيح اختيار محلية، وإشارات حالة منفصلة
وحدات معدات العمليات المركّبة على قواعد	ملامسات تحديد مواضع الصمامات، وإشارات جاهزية المعدات، ومدخلات السماح بالتشغيل
تركيبات PLC-5 القديمة	إشارات الأجهزة الميدانية المنفصلة القائمة، المتصلة عبر هيكل إدخال/إخراج 1771 متوافق

تعتمد هذه التطبيقات على الخصائص الكهربائية للجهاز الميداني وبرنامج PLC. توفر الوحدة استقبال المدخلات؛ لكنها لا تنفذ بمفردها تسلسل الماكينة الكامل ولا تحل محل وحدة تحكم مخصصة للسلامة.

04 | قائمة التحقق من التركيب والتشغيل الأولي

1. تحقّق من الأجهزة: تأكد من رقم كتالوج 1771-IB ومراجعة الوحدة ونوع الهيكل وعناونة الإدخال/الإخراج المطلوبة لنظام PLC-5.
2. تحقّق من جهد الأجهزة الميدانية: قِس جهد الإشارة أثناء ظروف التشغيل. تأكد من توافق المصدر والقطبية والتيار مع المواصفات المعمول بها للوحدة.
3. افحص ذراع التوصيل: تحقّق من صحة مجموعة ذراع التوصيل وتعيينات الأطراف. راجع مخطط التوصيلات قبل نقل توصيلات الأجهزة الميدانية.
4. تحقّق من تهيئة الهيكل: تأكد من اختيار الفتحة والمفاتيح الميكانيكية والعنونة وتهيئة الإدخال/الإخراج في المتحكم قبل تشغيل النظام للإنتاج.
5. اختبر كل قناة: شغّل الأجهزة الميدانية كلًّا على حدة، وقارن حالاتها الفعلية بمؤشرات الوحدة المقابلة وبتات إدخال PLC.
6. تحقّق من صحة منطق العملية: تأكد من استجابة التعشيقات وشروط السماح والإنذارات وشروط التسلسل على نحو صحيح لكل انتقال في حالة الإدخال.

اتبع إجراءات القفل ووضع البطاقات التحذيرية المعتمدة في المنشأة قبل التعامل مع الوحدة أو توصيلات الأجهزة الميدانية. لا تفك الأجهزة أو تركّبها في هيكل موصول بالطاقة ما لم تسمح وثائق النظام الكاملة بهذا الإجراء صراحةً.

05 | التشخيص الميداني واستكشاف الأعطال وإصلاحها

العَرَض الملحوظ	السبب المحتمل	إجراء التشخيص الموصى به
يبقى مؤشر الإدخال مطفأً	غياب جهد الأجهزة الميدانية، أو دائرة مفتوحة، أو قطبية غير صحيحة، أو جهاز غير نشط	قِس الجهد عند الطرف المناسب وافحص الجهاز الميداني ومصدر الطاقة ومسار العودة.
يبقى مؤشر الإدخال مضاءً	قصر في التوصيلات، أو ملامس عالق، أو تيار تسرب، أو إشارة نشطة غير متوقعة	اعزل دائرة الأجهزة الميدانية بأمان، وافحص خرج الجهاز وتيار حالة الإيقاف مقارنةً بالحدود المعمول بها للمدخل.
تختلف حالة المؤشر عن منطق PLC	عدم تطابق عنونة الإدخال/الإخراج، أو خطأ في تعيين البرنامج، أو خطأ في التهيئة	قارن الفتحة الفعلية بالرف والمجموعة المُهيّأين، ثم تحقّق من بت الإدخال المقابل في جدول بيانات PLC.
تتغير حالة الإدخال بصورة متقطعة	أطراف مفكوكة، أو طاقة غير مستقرة للأجهزة الميدانية، أو ارتداد الملامسات، أو تداخل كهربائي	افحص التوصيلات، وسجّل تغير الإشارة أثناء التشغيل، وقيّم التأريض ومسارات الكابلات وسلوك تبديل الجهاز.
تعطل عدة قنوات في الوقت نفسه	عطل في مصدر مشترك أو مسار عودة مشترك، أو مشكلة في ذراع التوصيل، أو عطل في الوحدة/الهيكل	افحص التوصيلات المشتركة وطاقة الأجهزة الميدانية أولًا، ثم قارن القنوات المتأثرة وراجع حالة المتحكم والهيكل.

حدود التشخيص: توفر 1771-IB مؤشرات LED على مستوى القنوات، لكنها لا تقدم إمكانات التشخيص الإلكتروني المتقدمة الموجودة في كثير من منصات الإدخال/الإخراج الأحدث. استخدم جهاز قياس ومراقبة حالة PLC لتحديد مصدر العطل؛ ولا تستبدل الوحدة إلا بعد فحص دائرة الأجهزة الميدانية والتهيئة.

06 | رؤى Global PLC Spare HUB

عند صيانة تركيب PLC-5 قديم، يتطلب اختيار وحدة الإدخال أكثر من مجرد مطابقة رقم الكتالوج. فجهد الأجهزة الميدانية، وترتيب المصدر/المستقبِل، وعنونة الهيكل، وتوافق ذراع التوصيل، وتهيئة الإدخال/الإخراج الحالية في المتحكم، كلها عوامل تؤثر في نجاح الاستبدال.

أثناء استكشاف الأعطال وإصلاحها، ينبغي للفنيين مقارنة ثلاث حالات: الحالة الفعلية للجهاز الميداني، ومؤشر LED على اللوحة الأمامية للوحدة، وبت إدخال PLC. وإذا لم تتطابق هذه الحالات، تساعد المقارنة على تحديد ما إذا كانت المشكلة في توصيلات الأجهزة الميدانية أو تكييف المدخلات أو تهيئة المتحكم.

قبل طلب وحدة بديلة، تحقّق من ملصق الوحدة المركّبة ومراجعتها. وتحقق أيضًا من ذراع التوصيل المطلوب، لأن معلومات المنتج المقدمة تشير إلى كل من 1771-WA و1771-WN. يساعد هذا الفحص على تجنب التأخيرات القابلة للتفادي في التركيب وتغييرات التوصيلات.

07 | دليل اختيار البديل

• للاستبدال بوحدة مماثلة: طابق رقم الكتالوج 1771-IB وتحقّق من توافق مراجعة الأجهزة مع النظام المركّب.
• لاختيار وحدة إدخال تيار مستمر مختلفة: قارن عدد القنوات وحدود الإدخال وتيار حالة الإيقاف والقطبية والعنونة والتوافق مع الهيكل.
• لإعادة استخدام ذراع التوصيل: تحقّق من تعيينات الأطراف والتوافق الميكانيكي قبل نقل توصيلات الأجهزة الميدانية الحالية.
• لمشاريع تحديث الأنظمة: قيّم اعتماديات برنامج PLC-5 وتعيين الإدخال/الإخراج وتوصيلات الخزانة ومتطلبات التشغيل الأولي قبل اختيار منصة أحدث.

لا تعني مطابقة عدد القنوات تلقائيًا أن الوحدة بديل مناسب. تحقّق من التوافق الكهربائي وعلى مستوى النظام قبل تقديم الطلب.

08 | الضمان والشحن ومحتويات العبوة

• الضمان: ضمان لمدة 12 شهرًا. تواصل مع Global PLC Spare HUB للاطلاع على شروط الضمان وإجراءات المطالبة المعمول بها.
• خيارات الشحن: FedEx وUPS وDHL، وفقًا للوجهة وترتيبات الشحن.
• محتويات العبوة: وحدة الإدخال الرقمية للتيار المستمر Allen-Bradley 1771-IB. تحقّق مما إذا كان ذراع التوصيل أو أي ملحقات أخرى مشمولة في عرض السعر المحدد.
• قبل الطلب: أرسل رقم الكتالوج ومراجعة الوحدة المركّبة والكمية المطلوبة والوجهة وأي متطلبات خاصة بذراع التوصيل.

09 | الأسئلة الشائعة

س1: ما المعلومات التي ينبغي لفريق الصيانة تسجيلها قبل استبدال 1771-IB؟

سجّل ملصق الوحدة ومراجعتها وفتحتها في الهيكل وعنونة الإدخال/الإخراج وتعيينات أطراف الأجهزة الميدانية وحالة كل إدخال أثناء التشغيل العادي. ويمكن للصور وجدول التوصيلات المحدّث مساعدة الفنيين على استعادة التهيئة الأصلية والتحقق من كل قناة بعد الاستبدال.

س2: كيف يمكن للفني التمييز بين عطل الوحدة وعطل الجهاز الميداني؟

قارن جهد الأجهزة الميدانية بحالة المؤشر وبت إدخال PLC. إذا لم يصل الجهد المتوقع إلى المدخل، فتحقّق من الجهاز الميداني ومصدر الطاقة والتوصيلات. وإذا وصلت الإشارة الصحيحة إلى الطرف ولم يستجب المؤشر، فتحقّق من القطبية وحدود التشغيل قبل اختبار الوحدة أو الهيكل.

س3: ما الذي ينبغي التحقق منه عند استبدال وحدة في خط إنتاج قيد التشغيل؟

حدّد أولًا ما إذا كانت العملية تستطيع تحمّل فقدان المدخلات المتأثرة. اتبع إجراءات الإيقاف والعزل المعتمدة، واحتفظ بخريطة التوصيلات الحالية، وتحقّق من عنونة الوحدة البديلة وتهيئتها. لا تفترض أن ذراع التوصيل القابل للإزالة يجعل الاستبدال أثناء توصيل الطاقة آمنًا.

س4: هل يمكن استبدال مفتاح حالي متصل بهذه الوحدة بحساس حديث بجهد 24 فولت تيار مستمر؟

قد يكون ذلك ممكنًا، لكن تحقّق من نوع خرج الحساس وقطبيته وجهد حالة التشغيل وتيار التسرب في حالة الإيقاف وتيار الخرج قبل توصيله. تأكد من توافق خصائصه الكهربائية مع دائرة إدخال 1771-IB. فتصنيف الحساس بجهد 24 فولت وحده لا يضمن التوافق.

س5: ما التفاصيل التي تساعد في الحصول على عرض سعر دقيق لوحدة 1771-IB بديلة؟

أرسل رقم الكتالوج كاملًا ومراجعة الوحدة والكمية المطلوبة ومتطلبات ذراع التوصيل وبلد الوجهة وأي قيود متعلقة بالتركيب. إذا كنت تستبدل وحدة معطلة، فأرفق سلوك مؤشرات LED الملحوظ وتفاصيل الهيكل. تساعد هذه المعلومات المورّد على التحقق من التهيئة المطلوبة وتسعير المنتج المناسب.
