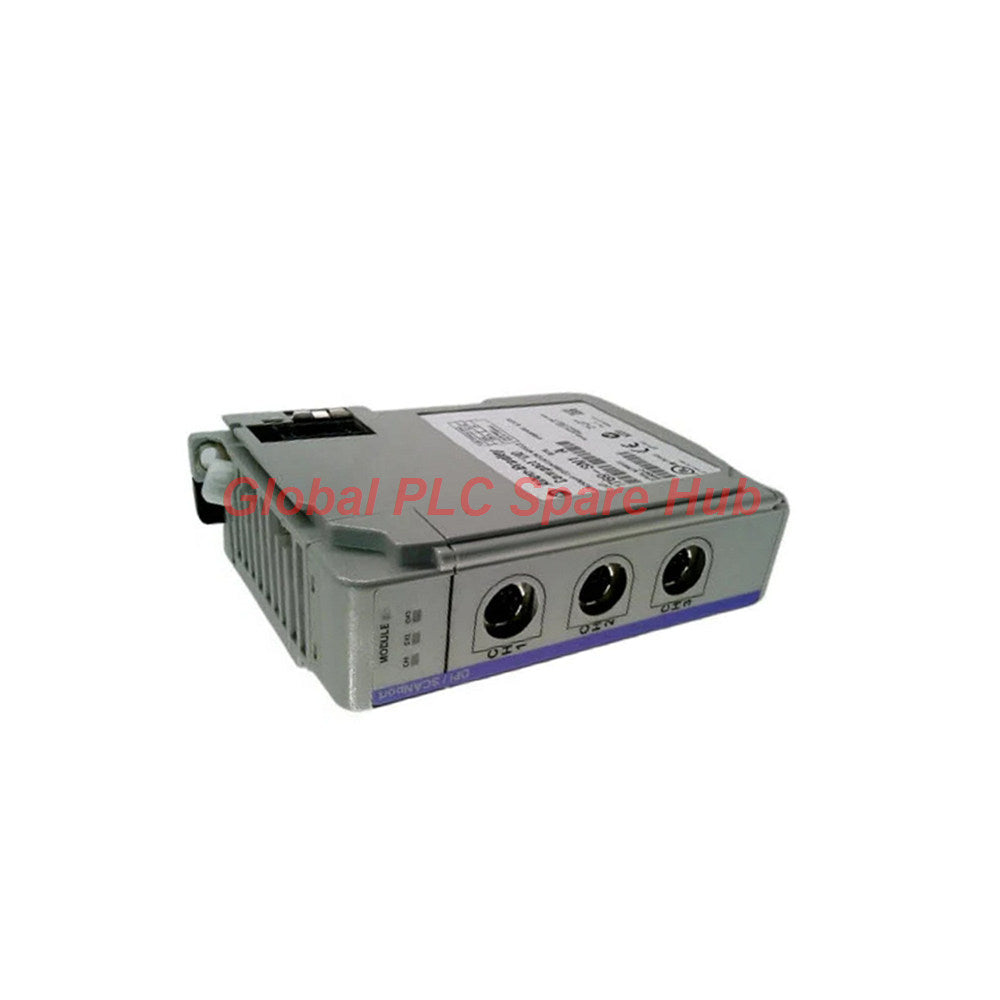

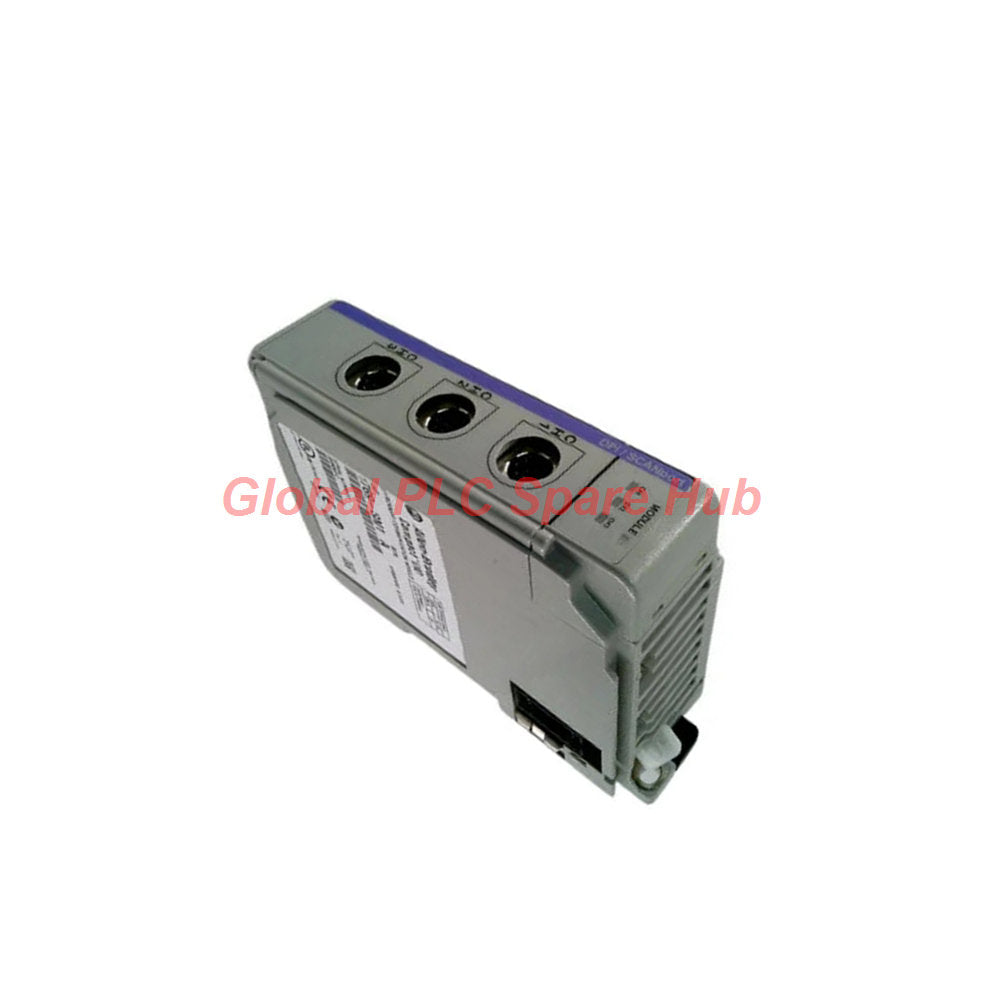

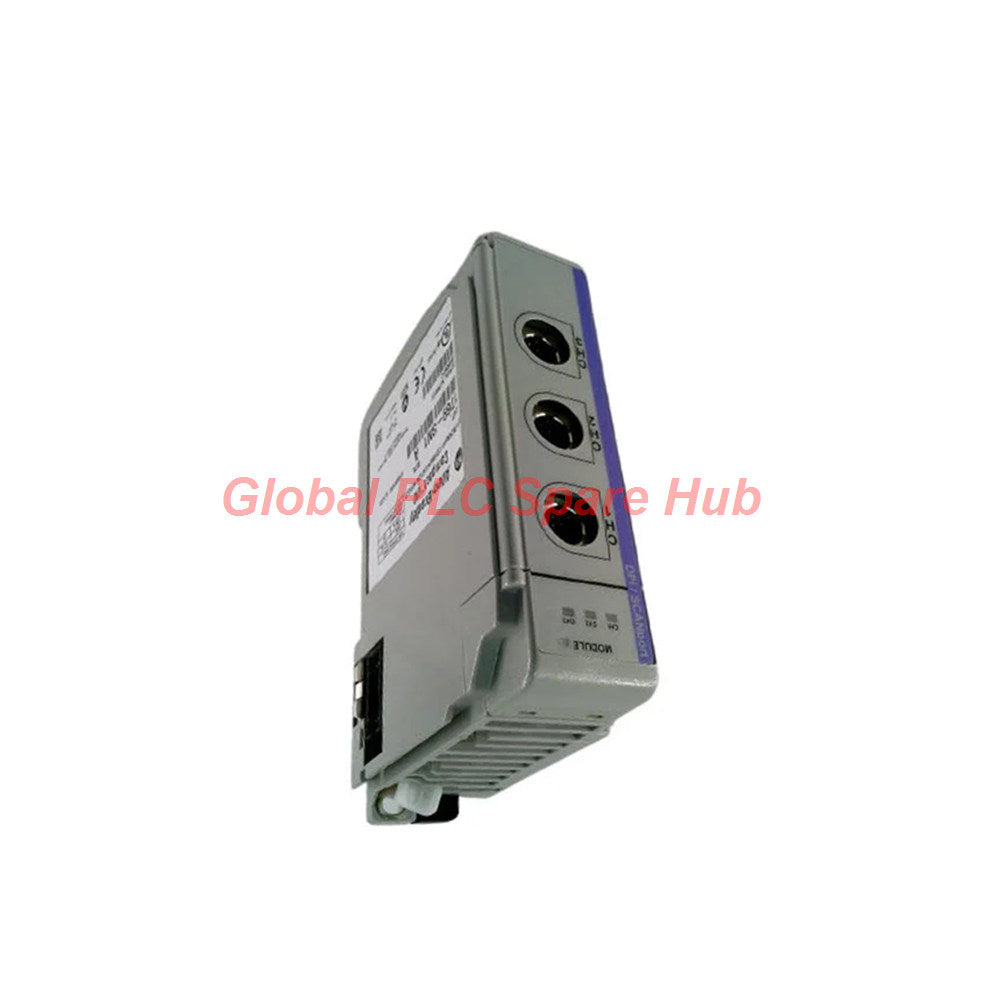

وحدة سكان بورت DPI من CompactLogix طراز 1769-SM1 من ألين برادلي

نظرة عامة على المنتج

وحدة Allen-Bradley 1769-SM1 هي وحدة واجهة اتصال من Compact I/O إلى DPI/SCANport مصممة لمنصات CompactLogix و MicroLogix 1500 PLC. تُنشئ اتصالات رقمية مباشرة وعالية السرعة بين اللوحات الخلفية لوحدات التحكم 1769 ومحركات Allen-Bradley PowerFlex 7-Class أو أجهزة SCANport المضيفة القديمة. تعمل 1769-SM1 كبطاقة إدخال/إخراج توسعية، حيث تكتشف تلقائيًا أنواع بروتوكول المضيف المتصلة وتُكوِّن معدلات البيانات (125 كيلوبت في الثانية أو 500 كيلوبت في الثانية) عبر إمكانات الضبط التلقائي لمعدل الباود.

تم تصميم البطاقة لهياكل التحكم في المحركات الصناعية، وتستمد 280 مللي أمبير عند 5 فولت تيار مستمر مباشرة من مصدر طاقة هيكل Compact I/O، بينما تستهلك كل قناة اتصال 60 مللي أمبير عند 12 فولت تيار مستمر يتم توفيره بواسطة مضيف DPI/SCANport. تتميز بتصنيف مسافة لمصدر الطاقة يبلغ 6، ويتم تثبيتها داخل ستة فتحات وحدات من مصدر طاقة 1769 لضمان نقل بيانات لوحة خلفية موثوق به وسلامة الإشارة عبر خطوط العملية.

الميزات والفوائد الرئيسية

• الضبط التلقائي لمعدل الباود ذو البروتوكول المزدوج: تستشعر تلقائيًا اتصالات جهاز DPI أو SCANport وتُثبت معدلات الإرسال عند 125 كيلوبت في الثانية أو 500 كيلوبت في الثانية.
• توافق واسع لوحدة التحكم: تدمج بسلاسة في رفوف توسيع وحدة التحكم CompactLogix و MicroLogix 1500.
• ربط مباشر لمحرك PowerFlex: تتصل أصلاً بمحركات التيار المتردد PowerFlex 7-Class ومحركات التردد المتغير SCANport القديمة.
• دعم نطاق الكابل الموسع: تدعم مسافات كابل تصل إلى 100 متر (328 قدمًا) عند معدلات بيانات DPI تبلغ 125 كيلوبت في الثانية (10 أمتار لـ SCANport).
• بصمة أجهزة مدمجة: تصميم وحدة قياسية ذات فتحة واحدة بعرض 35 مم يحسن مساحة تخطيط اللوحة.
• مقاومة عالية للصدمات الميكانيكية: تصنيف صدمة تشغيلية يبلغ 30 جم عند 11 مللي ثانية يحمي الدوائر الداخلية المثبتة على السطح أثناء اهتزاز الماكينة.

المواصفات الفنية

البارامترات الكهربائية والميكانيكية والبيئية المفصلة لوحدة Allen-Bradley 1769-SM1 منظمة أدناه:

المعدات المستهدفة وسيناريوهات التطبيق

• التحكم المركزي في PLC لمحركات التيار المتردد PowerFlex 7-Class عبر أنظمة النقل الآلي.
• تحديث محركات التردد المتغير SCANport القديمة إلى شبكات تحكم CompactLogix الحديثة.
• مراكز التحكم في المحركات عن بعد (MCC) التي تستخدم رفوف توسيع MicroLogix 1500 لإدارة المحركات الموزعة.
• محطات الضخ ووحدات معالجة الهواء التي تتطلب ملاحظات عالية السرعة لحالة المحرك ومنطق الأوامر.

إمكانيات التشخيص وتشخيصات الشبكة

توفر وحدة Allen-Bradley 1769-SM1 تشخيصات للمحرك في الوقت الفعلي عن طريق ربط جداول البارامترات من محركات PowerFlex مباشرة بقواعد بيانات علامات وحدة تحكم Logix. يمكن للفنيين الميدانيين مراقبة حالة تشغيل المحرك، وتردد الخرج، ورموز الأعطال، وجهد الناقل عن بُعد دون فتح أبواب حاوية المحرك. تشير مؤشرات الحالة في اللوحة الأمامية بسرعة إلى صحة اتصال القناة وتزامن الضبط التلقائي لمعدل الباود أثناء التشغيل.

رؤى وخبرات Global PLC Spare HUB الميدانية

لاحظ أنه على الرغم من أن عنوان دليل مستخدم المنتج قد يشير إلى قواعد مسافة عامة، فإن تصنيف مسافة مصدر الطاقة الفعلي للأجهزة لوحدة 1769-SM1 هو 6 بدقة. قد يؤدي تثبيت هذه البطاقة على مسافة تزيد عن 6 فتحات وحدات من مصدر طاقة 1769 إلى انخفاض جهد 5 فولت تيار مستمر في اللوحة الخلفية، مما يؤدي إلى فقدان الاتصال المتقطع أو تعطل اللوحة الخلفية تحت الحمل الثقيل.

تحقق دائمًا من الظروف الجوية قبل التثبيت. تحتوي الوحدة على أجهزة إرسال واستقبال اتصالات حساسة يجب عدم تعريضها للغازات المتطايرة أو الأبخرة المسببة للتآكل أو الغبار الجوي الموصل. في البيئات المسببة للتآكل، قم بتركيب مجموعة وحدة التحكم داخل حاوية محكمة الغلق مصنفة NEMA/IP مع ترشيح هواء بيئي مناسب.

الامتثال والشحن وشروط الضمان

• محتويات العبوة: 1 × وحدة اتصال Allen-Bradley 1769-SM1 جديدة مختومة من المصنع في صندوقها الواقي الأصلي.
• تغطية الضمان: مدعومة بضمان استبدال كامل من المصنع لمدة 12 شهرًا ساري المفعول من تاريخ الإرسال.
• شحن سريع عالمي: شحن دولي سريع في غضون 24-48 ساعة باستخدام شبكات DHL و FedEx و UPS السريعة.

الأسئلة الشائعة

السؤال: ما هي أقصى مسافة فتحة مادية مسموح بها بين هذه البطاقة ومصدر طاقة الهيكل؟

الإجابة: يجب وضع البطاقة في غضون 6 مواضع فتحات من وحدة مصدر طاقة نظام 1769 لضمان إمداد جهد مستقر.

السؤال: هل تتطلب واجهة الاتصال هذه تهيئة يدوية للمفاتيح الثنائية لتعيين معدلات البيانات؟

الإجابة: لا، تتميز البطاقة بوظيفة الضبط التلقائي لمعدل الباود المدمجة التي تكتشف تلقائيًا معدلات باود المضيف (125 كيلوبت في الثانية أو 500 كيلوبت في الثانية).

السؤال: ما هي حدود مسافة الكابل التي تنطبق عند توصيل مضيف DPI بسرعة 125 كيلوبت في الثانية؟

الإجابة: عند معدل بيانات DPI يبلغ 125 كيلوبت في الثانية، يمتد الحد الأقصى لطول الكابل الموصى به إلى 100 متر (328 قدمًا).

السؤال: كيف تستمد الوحدة الطاقة التشغيلية لقنوات الاتصال الخاصة بها؟

الإجابة: تستمد قنوات الاتصال 60 مللي أمبير عند 12 فولت تيار مستمر مباشرة من مضيف DPI أو SCANport المتصل، بينما تستهلك منطق الوحدة 280 مللي أمبير عند 5 فولت تيار مستمر من اللوحة الخلفية 1769.

السؤال: ما هي احتياطات التخزين التي يجب اتخاذها إذا لم يتم تركيب البطاقة فور التسليم؟

الإجابة: قم بتخزين الوحدة في عبوتها الواقية من الكهرباء الساكنة محكمة الغلق ضمن نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى +85 درجة مئوية في جو خالٍ من الأبخرة المسببة للتآكل والغبار الجوي.
