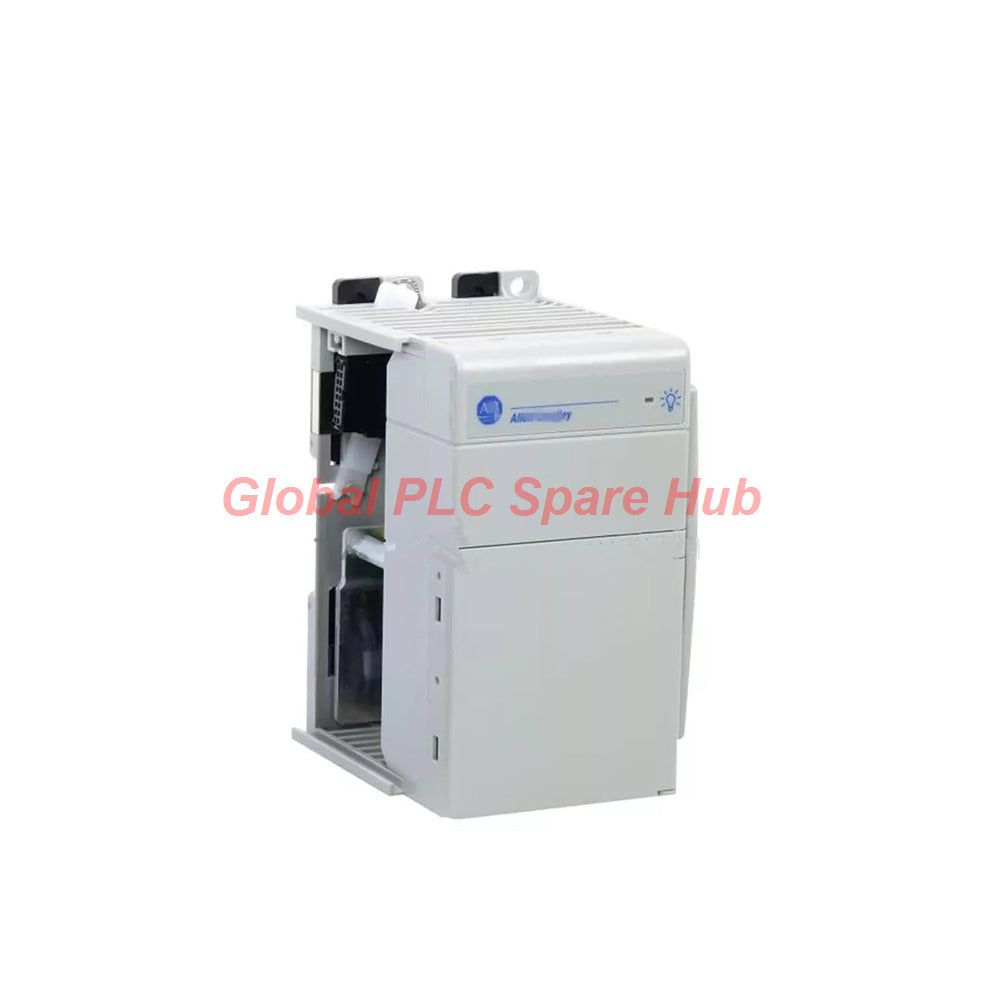

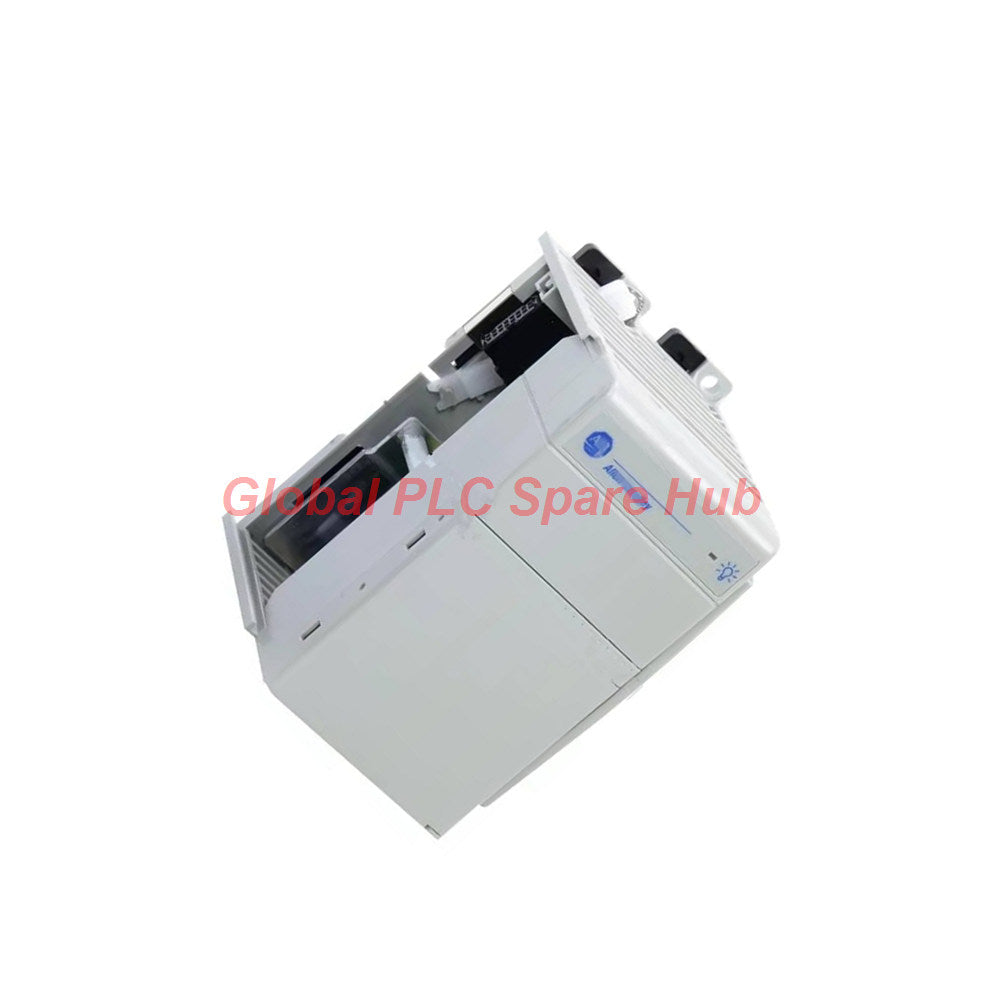

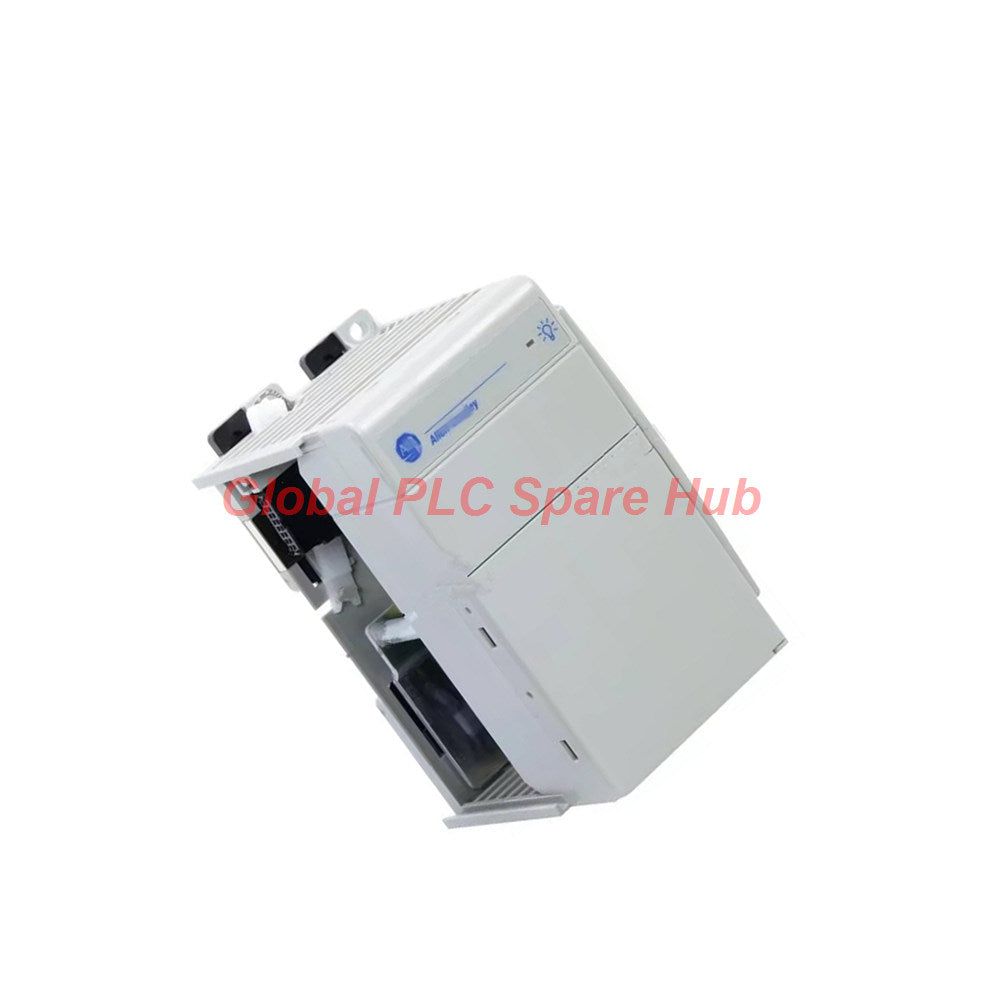

1769-PB2 24VDC وحدة تزويد الطاقة CompactLogix من ألن برادلي
Manufacturer: Allen-Bradley
Product No.: 1769-PB2
Condition： متوفر بالمخزون
Product Type: وحدة تزويد الطاقة
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة هندسية وهندسة النظام
وحدة **1769-PB2** هي وحدة إمداد طاقة تيار مستمر عالية الأداء مصممة خصيصًا لمنصة التحكم **CompactLogix** من **Allen-Bradley** (Rockwell Automation). مصممة لتزويد وحدات الإدخال/الإخراج الطرفية الموزعة بالطاقة، توفر وحدة **1769-PB2** طاقة تيار مستمر مستقرة بجهد منخفض عبر قضبان التوصيل المعيارية اليمنى واليسرى مع الحفاظ على عزل كهربائي صارم.
المواصفات الفنية الأساسية
| المعلمة | تفاصيل مواصفات الوحدة |
| الشركة المصنعة والعلامة التجارية | Rockwell Automation / Allen-Bradley |
| سلسلة ونوع المنتج | **CompactLogix** وحدة إمداد طاقة تيار مستمر |
| رقم كتالوج الجزء | **1769-PB2** |
| جهد الإدخال الاسمي | 24 VDC (نطاق التشغيل: 19.2 إلى 31.2 VDC) |
| سعات خرج التيار المستمر | 2.0 أمبير @ 5 VDC و 0.8 أمبير @ 24 VDC |
| استهلاك الطاقة وتبديدها | طاقة إدخال 50 VA؛ تبديد حراري 7.5 واط عند 60 درجة مئوية |
| الحد الأقصى لتيار الاندفاع | 30 أمبير @ 31.2 VDC إدخال |
| جهد العزل المستمر | تقييم 75 فولت |
أوضاع التشغيل وتوافق النظام
- تصنيف مسافة الوحدة: يدعم تصنيف مسافة 8، مما يتيح توصيل ما يصل إلى 8 وحدات توسعة على الجانب الأيسر و 8 على الجانب الأيمن بسعة قصوى تبلغ 16 وحدة.
- توافق منصة السلسلة A والسلسلة B عبر تخطيطات CompactLogix المعمارية القياسية.
- حماية داخلية مدمجة تتميز بصمامات قابلة للاستبدال مثبتة في المصنع (Wickmann 19193-6.3A / Littelfuse 021706.3MXP).
- قدرة تجاوز فقدان الخط تتراوح من 10 مللي ثانية كحد أدنى إلى 10 ثوانٍ تحت الأحمال الاسمية.
إرشادات التثبيت وراحة التشغيل
- قم بتركيب الوحدة بإحكام باستخدام مرفق سكة DIN القياسي أو ألسنة التثبيت المباشرة على اللوحة داخل حاوية واقية مناسبة.
- استخدم سلك نحاسي صلب أو مجدول بحجم يتراوح بين 22 و 14 AWG مع تصنيف عزل حراري 90 درجة مئوية لتوصيلات الطاقة الرئيسية.
- تحقق من توصيلات الكتلة الطرفية من نوع الحاجز مقابل رسوم تحديد الطرف المطبوعة قبل تنشيط خط إمداد 24VDC.
- افحص أغطية الطرف الآمنة للمس للتأكد من أن الحماية من التلامس العرضي مثبتة بالكامل قبل بدء تشغيل النظام.
قدرات التشخيص والتطبيقات الصناعية
- الحماية من الأعطال: تحمي آليات الحماية المدمجة من زيادة التيار والجهد القضبان الخلفية المتصلة من ارتفاعات الجهد العابرة.
- المرونة البيئية: تتحمل اهتزازات التشغيل حتى 5G عند 10-500 هرتز ومعلمات صدمة التشغيل 30G.
- التطبيقات المستهدفة: تستخدم على نطاق واسع في آلات التصنيع المنفصلة، وأنظمة التعبئة والتغليف الآلية، ومضخات المياه المثبتة على الزلاجات، وأنظمة التحكم في الناقلات لمناولة المواد.
رؤى Global PLC Spare HUB
غالبًا ما يغفل فنيو التشغيل الآلي الذين يستخدمون وحدة إمداد الطاقة **1769-PB2** سحب التيار التراكمي بجهد 5VDC عند التوسع بالقرب من حد 16 وحدة. خلال جلسة استكشاف الأخطاء وإصلاحها الأخيرة في خط تجميع السيارات، قام فريق الهندسة لدينا بحل مشكلات إعادة تشغيل المعالج المتقطعة عن طريق إعادة توزيع أحمال المستشعرات الثقيلة على وحدة **1769-PB2** إضافية، مما أدى إلى القضاء على انخفاض الجهد عبر ناقل اللوحة الخلفية.
اللوجستيات والتعبئة وشروط الضمان
- تضمين العبوة: 1x وحدة إمداد طاقة تيار مستمر CompactLogix **1769-PB2**.
- جدول التنفيذ: معالجة الطلبات وإرسالها بسرعة تتراوح من 24 إلى 48 ساعة.
- شركات الشحن العالمية: شحن عالمي آمن يتم التعامل معه عبر FedEx و UPS و DHL.
- ضمان الضمان: مدعوم بالكامل بضمان تشغيل شامل لمدة 12 شهرًا.
الأسئلة المتكررة ودليل الشراء
س: كم عدد وحدات الإدخال/الإخراج الإجمالية التي يمكن لوحدة إمداد طاقة واحدة 1769-PB2 تشغيلها؟
ج: تدعم بحد أقصى 16 وحدة توسعة، مع تصنيف مسافة يسمح بتوصيل ما يصل إلى 8 وحدات على الجانب الأيسر و 8 وحدات على الجانب الأيمن.
س: ما هو حجم السلك وتصنيف درجة الحرارة المطلوبين لأطراف إدخال الطاقة؟
ج: استخدم سلك نحاسي صلب أو مجدول بحجم يتراوح بين 22 و 14 AWG (يوصى بـ 14 AWG على وجه التحديد) مصنف لـ 90 درجة مئوية (194 درجة فهرنهايت) أو أعلى.
س: ما الإجراء الذي يجب اتخاذه إذا تعطل المصهر الداخلي بسبب زيادة في الطاقة؟
ج: استبدل المصهر المحروق بنموذج مطابق معتمد من الشركة المصنعة، مثل Wickmann 19193-6.3A أو Littelfuse 021706.3MXP.
س: هل يدعم مصدر الطاقة هذا كلاً من طرق تركيب سكة DIN والتركيب المباشر على اللوحة؟
ج: نعم، الوحدة مصممة لدعم كل من تركيب سكة DIN القياسية والتركيب المباشر على اللوحة الخلفية باستخدام ألسنة التثبيت العلوية والسفلية على اللوحة.
س: دليل الشراء: متى يجب أن أضيف مصدر طاقة ثانياً إلى رف CompactLogix الخاص بي؟
ج: قم بدمج وحدة **1769-PB2** إضافية عندما يتجاوز إجمالي سحب التيار بجهد 5VDC 2.0 أمبير أو يتجاوز الحمل الإضافي بجهد 24VDC 0.8 أمبير عبر بنك التوسعة.
