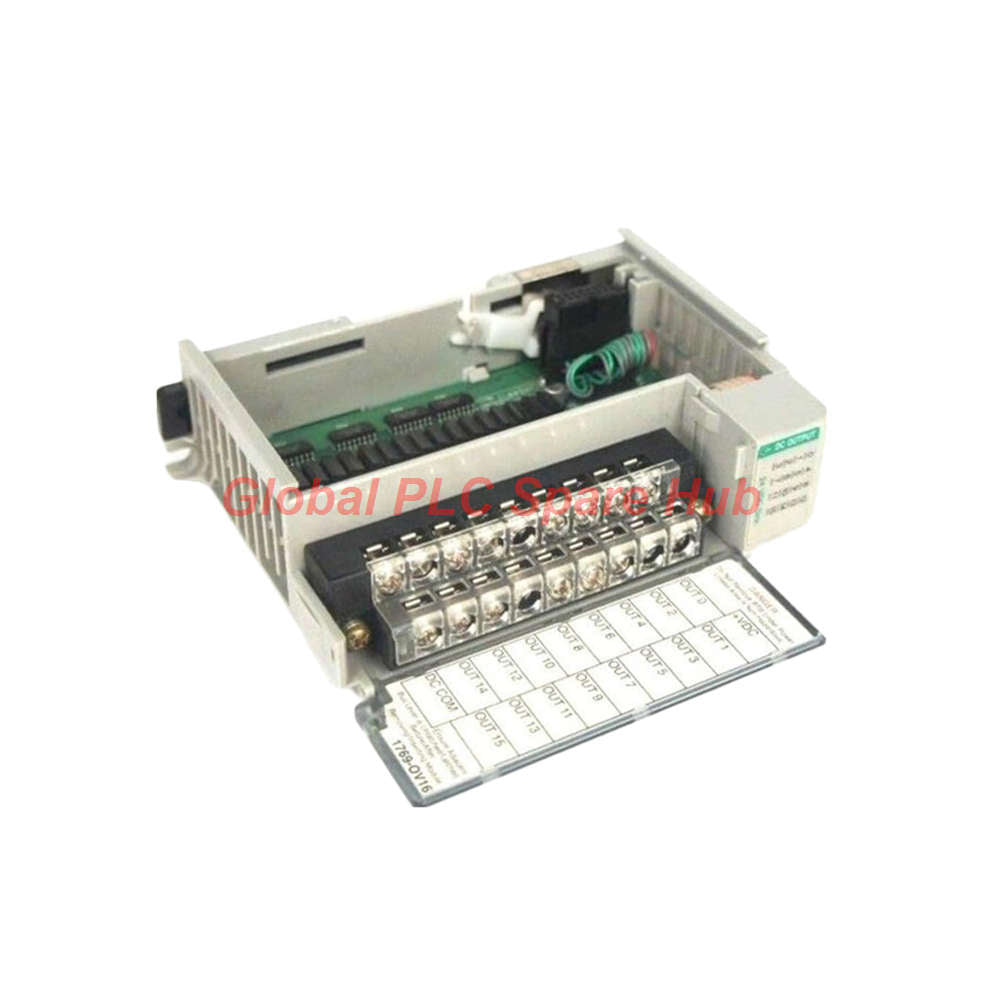

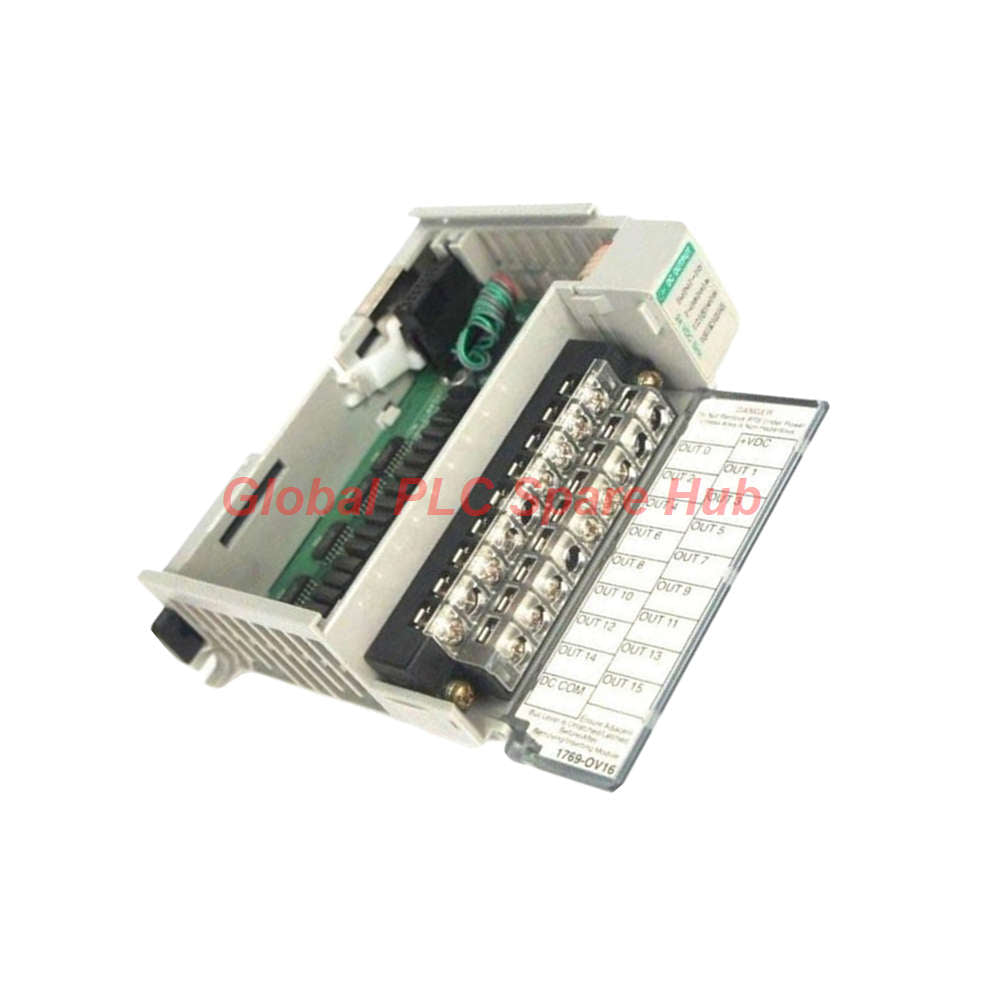

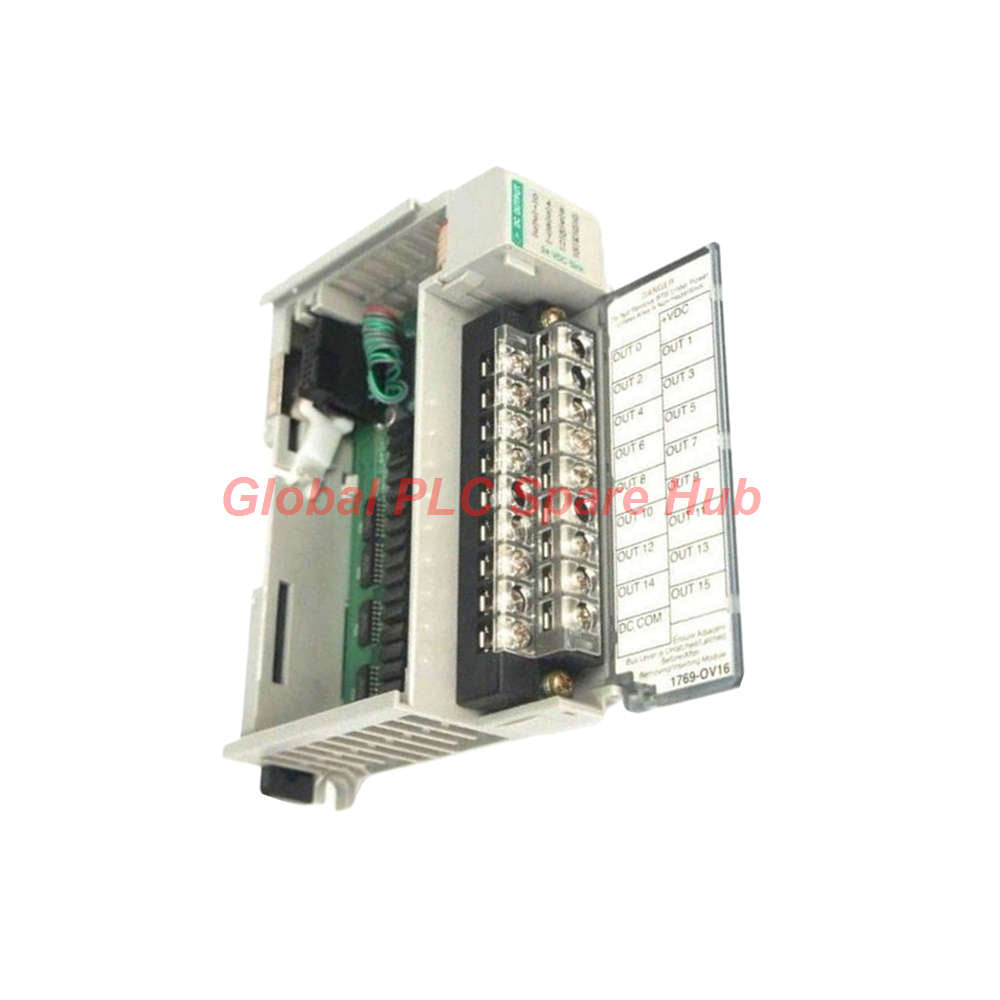

وحدة الإخراج المنفصلة 1769-OV16 24VDC من ألين برادلي كومباكت لوجيك

نظرة عامة هندسية وهيكل النظام

يُعد **1769-OV16** وحدة إخراج منفصلة عالية الكثافة مصممة لمنصات التحكم **Compact I/O** و**CompactLogix** من **Allen-Bradley** (Rockwell Automation). تم تصميمه بست عشرة قناة إخراج مستقلة بتوصيل حوضي (sink-wiring)، ويدير **1769-OV16** بكفاءة مشغلات التيار المستمر منخفضة الجهد، وصمامات الملف اللولبي (solenoid valves)، ومصفوفات المؤشرات ضمن لوحات التحكم الصناعية المدمجة.

المواصفات الفنية الأساسية

أوضاع التشغيل وتوافق النظام

• تهيئة الأسلاك: تخطيط إخراج غاطس مصمم للتواصل مع أحمال الحقول المصدرية التي تتطلب تبديلًا منخفضًا نشطًا.
• قابلية التشغيل البيني لوحدة التحكم: متوافق تمامًا مع وحدات التحكم **CompactLogix** و MicroLogix 1500 كوحدة إدخال/إخراج محلية أو توسيعية.
• سعة التعامل مع الاندفاعات: يتحمل تيارات اندفاع عابرة تصل إلى 2.0 أمبير لمدة 10 مللي ثانية، قابلة للتكرار كل ثانيتين.
• حد مسافة مصدر الطاقة: يجب تركيبه في نطاق 8 وحدات من مصدر طاقة النظام، أو استكماله باستخدام وحدات متوافقة مثل 1769-PB2 أو 1769-PA2.

إرشادات التركيب وراحة التشغيل

• فصل الطاقة عن اللوحة الخلفية للنظام قبل تركيب الوحدة أحادية الفتحة على سكة DIN أو لوحة خلفية مباشرة.
• توجيه أسلاك الحقل من أسفل الوحدة مباشرة إلى كتلة الأطراف القابلة للإزالة التي يمكن الوصول إليها من الأمام، والتي تتميز بغطاء واقي آمن للأصابع.
• استخدام سلك نحاسي صلب (22 إلى 14 AWG) أو سلك مجدول (22 إلى 16 AWG) مصنف لتحمل حراري 90 درجة مئوية.
• التحقق من تثبيت كتلة الأطراف وفحص مؤشرات حالة LED قبل استعادة طاقة حقل 24 فولت تيار مستمر التشغيلية.

قدرات التشخيص والتطبيقات الصناعية

• مراقبة التسرب: يحافظ على عتبة تسرب منخفضة في حالة الإيقاف تبلغ 1.0 مللي أمبير كحد أقصى عند 26.4 فولت تيار مستمر لمنع التشغيل الخفي.
• تبديد الحرارة: مُحسّن للخزانات التحكم الكثيفة بمعدل تبديد حرارة أقصى يبلغ 2.06 وات.
• التطبيقات المستهدفة: يُستخدم في آلات التعبئة والتغليف عالية السرعة، وناقلات الفرز الآلية، ومشعبات صمامات الهواء المضغوط لخطوط التجميع، ووحدات التحكم في مناولة المواد.

رؤية Global PLC Spare HUB

يواجه مهندسو الأتمتة الذين يقومون بدمج **1769-OV16** بشكل متكرر مشكلات خفض التصنيف الحراري عند إحاطة أحمال متعددة عالية التيار في خزانات محكمة الإغلاق بدون تهوية قسرية. خلال تحديث حديث لآلة تغليف عالية الأداء، قام فريقنا الهندسي بحل حالات انقطاع القنوات بسبب ارتفاع درجة الحرارة المتقطعة عن طريق توزيع الملفات اللولبية الهوائية ذات الاستهلاك العالي عبر مجموعات إخراج منفصلة والتحقق من أن درجات حرارة الخزان المحيطة بقيت بدقة أقل من 60 درجة مئوية.

الشحن والتعبئة وشروط الضمان

• محتويات العبوة: 1x **1769-OV16** وحدة إخراج غاطسة 16 نقطة من Compact I/O.
• جدول التنفيذ: معالجة الطلبات وشحنها بسرعة خلال 24 إلى 48 ساعة.
• شركات الشحن العالمية: تسليم آمن حول العالم يتم عبر FedEx وUPS وDHL.
• ضمان: مدعوم بضمان تشغيلي شامل لمدة 12 شهرًا.

الأسئلة الشائعة ودليل الشراء

س: ما هو أقصى تيار مستمر لكل وحدة عند التشغيل في درجة حرارة محيطة تبلغ 30 درجة مئوية؟

ج: تدعم الوحدة ما يصل إلى 1.0 أمبير لكل نقطة، محققة سعة تيار مستمر قصوى تبلغ 8.0 أمبير عبر الوحدة بأكملها عند 30 درجة مئوية (86 درجة فهرنهايت).

س: هل يمكن استخدام وحدة 1769-OV16 مع مشغلات حقل من نوع المصدر (sourcing-type)؟

ج: لا، تستخدم هذه الوحدة تهيئة توصيل غاطس وهي مصممة خصيصًا للتحكم في الأحمال التي تتطلب تبديلًا منخفضًا نشطًا.

س: ما الإجراء الذي يجب اتخاذه إذا تجاوز بنك الإدخال/الإخراج الخاص بي تصنيف مسافة مصدر الطاقة بثماني وحدات؟

ج: يجب عليك إدخال مصدر طاقة نظام إضافي، مثل 1769-PB2 أو 1769-PA2، لإعادة تنشيط ناقل اللوحة الخلفية للتوسعة.

س: ما هي أحجام الأسلاك المعتمدة لتوصيل أجهزة الحقل في كتلة الأطراف القابلة للإزالة؟

ج: يمكنك استخدام سلك نحاسي صلب بحجم 22 إلى 14 AWG أو سلك نحاسي مجدول بحجم 22 إلى 16 AWG مصنف لـ 90 درجة مئوية.

س: دليل الشراء: متى يجب أن أختار وحدة إخراج غاطسة بدلاً من وحدة إخراج مصدرية؟

ج: اختر وحدة غاطسة مثل **1769-OV16** عندما يتطلب المخطط الخاص بمنشأتك أو المشغلات المتصلة بالتيار المستمر (مثل المرحلات الإلكترونية ومفاتيح الصمامات المحددة) أن تقوم وحدة التحكم بتبديل الخط السلبي المشترك للتيار المستمر.
