وحدة إخراج تناظري CompactLogix من ألن برادلي 1769-OF4

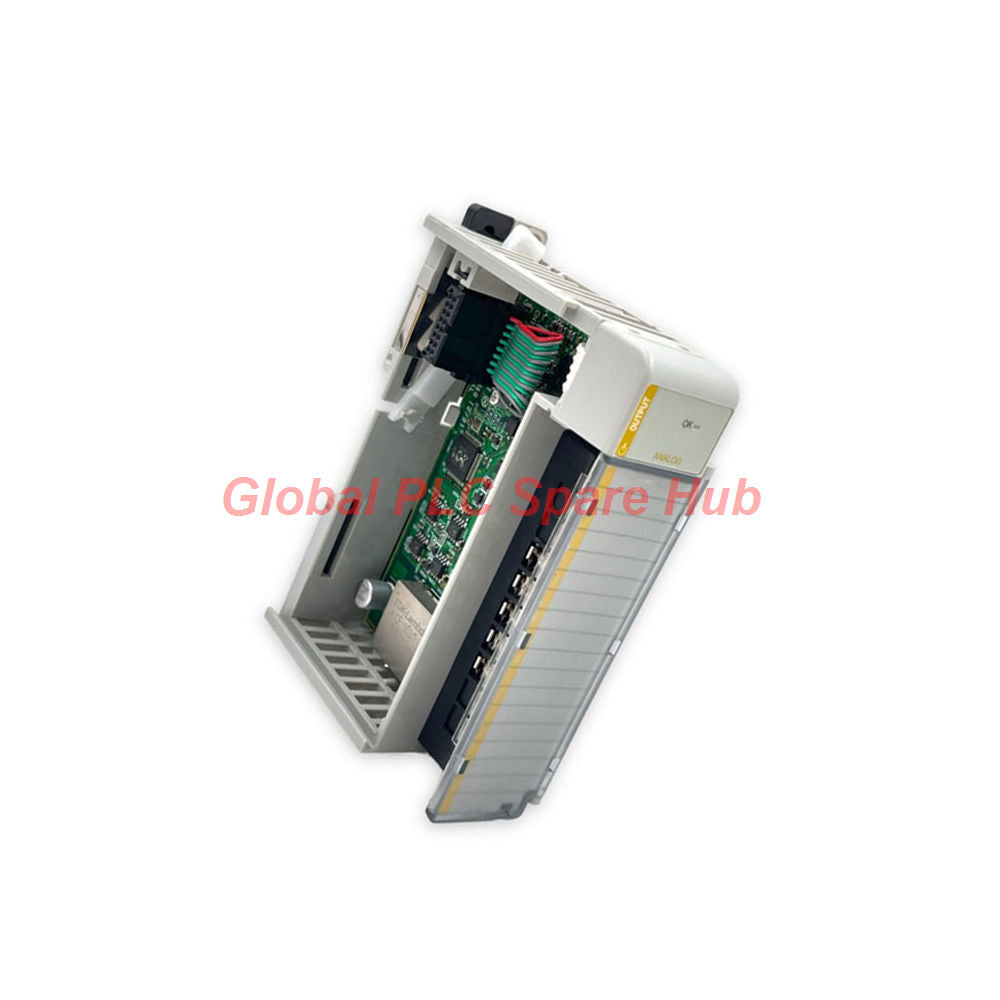

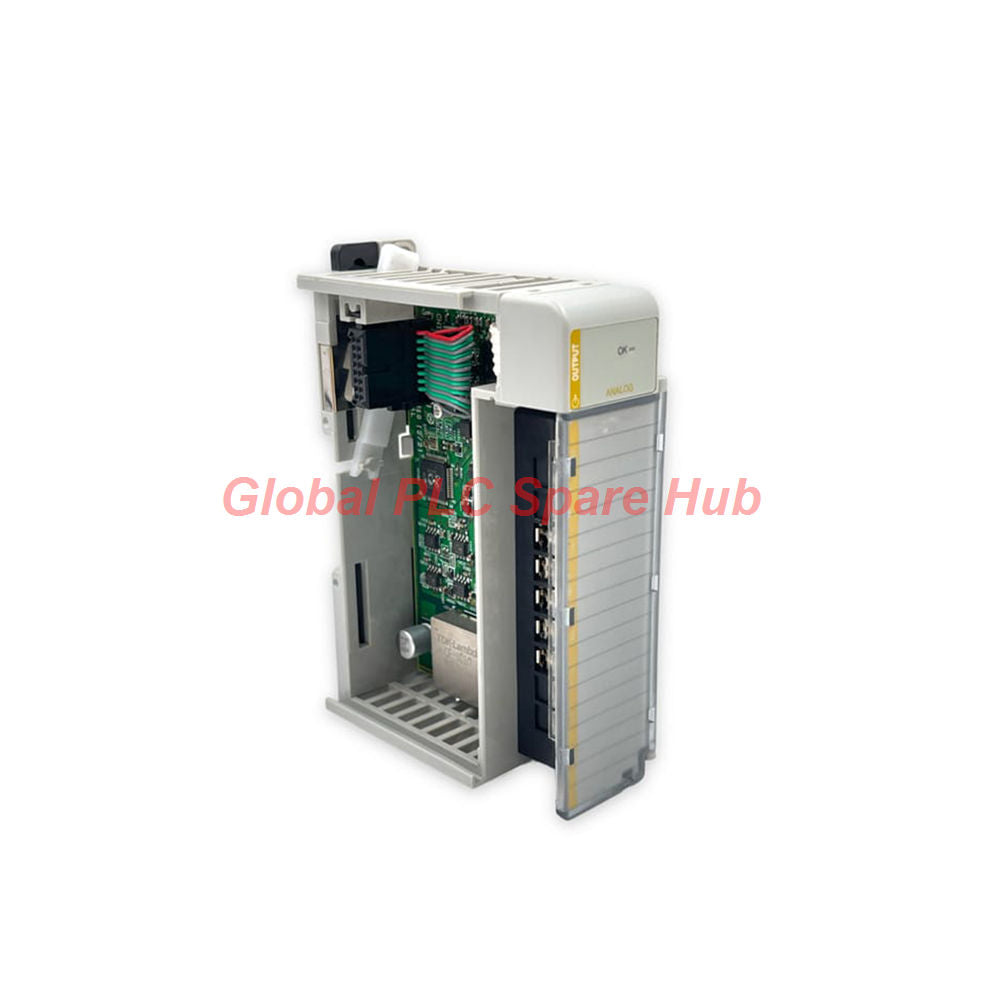

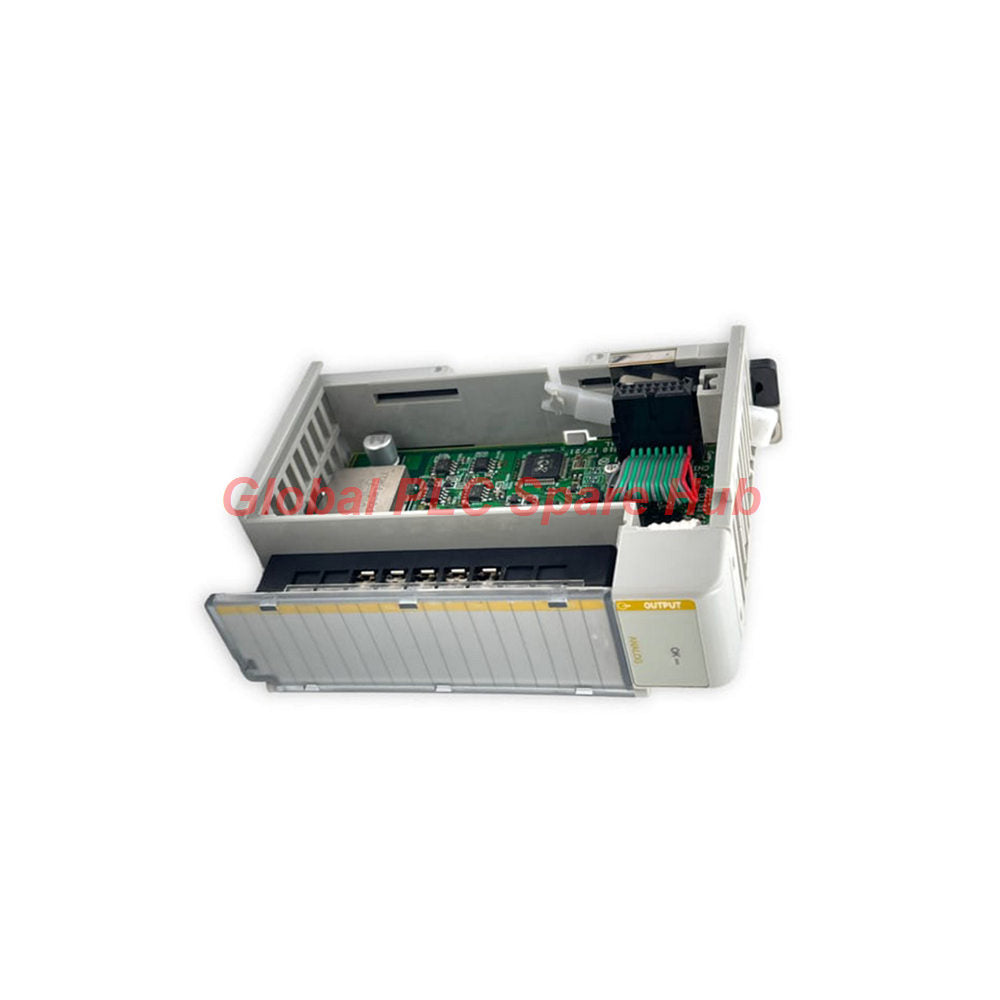

1769-OF4 بنية الإخراج التناظري Compact I/O من Allen-Bradley

تم تصميم 1769-OF4 خصيصًا لحلقات التحكم في العمليات الدقيقة وواجهات مشغلات الحركة، وهو وحدة إخراج تناظري أحادية الطرف بأربع قنوات من عائلة منتجات Allen-Bradley Compact I/O من Rockwell Automation. تم تصميم هذه الوحدة للاندماج بسلاسة مع وحدات التحكم CompactLogix وأنظمة MicroLogix 1500، وتوفر إشارات خرج جهد قابلة للتكوين بشكل فردي (±10V, 0-10V, 0-5V, 1-5V) وتيار (0-20 mA, 4-20 mA) بدقة 15 بت أحادية القطب وثنائية القطب لتشغيل الصمامات التعديلية، ومحركات التردد المتغير، والمسجلات.

المواصفات الفنية التفصيلية والمقاييس الكهربائية

رؤية وخبرة Global PLC Spare HUB الميدانية

عند نشر حلقات التحكم التناظري باستخدام 1769-OF4، يؤكد مهندسو Global PLC Spare HUB الميدانيون على الالتزام الصارم بتصنيف مسافة مصدر الطاقة وهو 8. نظرًا لأن هذه الوحدة تسحب الطاقة من لوحة الدائرة الخلفية لوحدة التحكم، فإن وضعها بعد الفتحة الثامنة من مصدر طاقة النظام يتطلب إدخال مصدر طاقة توسيع إضافي 1769 لمنع انخفاض الجهد وعدم دقة التحويل. بالإضافة إلى ذلك، يجب دائمًا حماية أسلاك حلقة التيار وتأريض أسلاك التصريف من طرف واحد لقمع التداخل الكهرومغناطيسي على إشارات التحكم في المشغل 4-20 مللي أمبير.

إرشادات دمج الهيكل ومسافة الطاقة

• تصنيف المسافة: يجب وضعها في غضون 8 فتحات من مصدر طاقة النظام ما لم يتم إضافة مصدر طاقة ممتد إلى سكة CompactLogix.
• الوصول إلى كتلة الطرف: تتميز بكتلة طرفية قابلة للإزالة 1769-RTBN18، مما يسهل استبدال الأسلاك بسرعة دون إزعاج كابلات المجال.
• تصميم خالٍ من المعايرة: تصميم الأجهزة المصنعية يلغي الحاجة إلى المعايرة الميدانية اليدوية، مما يضمن استقرار القياس على المدى الطويل.

إمكانيات التشخيص المتقدمة وحماية الإخراج

• حماية من الدوائر القصيرة: حماية مدمجة لخرج التيار تحد من تيار الخطأ حتى 40 مللي أمبير لمنع تلف المكونات الداخلية.
• استجابة التشغيل/الإيقاف: تتميز باستجابة إخراج سريعة أقل من 1 مللي ثانية أثناء دورات بدء تشغيل النظام وإيقافه.
• حماية من الجهد الزائد: مصممة بقمع قوي للجهد العابر لتحمل الضوضاء والارتفاعات الكهربائية الصناعية.

المعدات المستهدفة وسيناريوهات التطبيق الصناعي النموذجية

• تعديل مشغل الصمام: قيادة صمامات التحكم التناسبي وموضعيات الهواء المضغوط على سكيدات المعالجة الكيميائية المستمرة.
• محركات التردد المتغير (VFDs): توفير أوامر مرجع السرعة 4-20 مللي أمبير لمحركات التحكم في المحركات عبر المصانع.
• تسجيل البيانات والمؤشر: إعادة إرسال متغيرات العملية إلى مسجلات المخططات الخارجية، والعدادات الرقمية، وشاشات مراقبة SCADA.

اللوجستيات العالمية، الضمان، وإرشادات الشراء

• شركات الشحن السريع: شحن سريع عالمي يتم إرساله بأمان عبر FedEx و UPS و DHL.
• سرعة التنفيذ: يتم معالجة الطلبات واختبارها بدقة وشحنها في غضون 24 إلى 48 ساعة.
• ضمان جودة شامل: مدعوم بضمان شامل لمدة 12 شهرًا يغطي العيوب الإلكترونية والميكانيكية.

الأسئلة المتداولة

س: كيف يؤثر تصنيف مسافة مصدر الطاقة على تركيب 1769-OF4؟

ج: يجب وضع الوحدة في غضون 8 فتحات من مصدر طاقة النظام؛ يتطلب تجاوز هذا الحد الأقصى للمسافة مصدر طاقة توسيع إضافي 1769 على لوحة الدائرة الخلفية.

س: هل يمكن تكوين القنوات الفردية في هذه الوحدة لإشارات الجهد والتيار المختلطة في نفس الوقت؟

ج: نعم، كل قناة من قنوات الإخراج الأربع أحادية الطرف قابلة للتكوين بشكل مستقل عبر برنامج البرمجة لنطاقات جهد أو تيار مميزة.

س: ما هي كتلة الطرف البديلة المطلوبة في حالة تلف موصل الأسلاك في الموقع؟

ج: تستخدم الوحدة كتلة طرف لولبية قابلة للإزالة من Allen-Bradley 1769-RTBN18 للاتصالات الآمنة للأسلاك النحاسية من 22 إلى 14 AWG.

س: إرشادات الشراء: ما هي حدود مقاومة الحمل التي يجب علي التحقق منها قبل توصيل المشغلات الخارجية؟

ج: تأكد من أن حلقات التيار تحافظ على مقاومة تتراوح بين 0 و 600 Ω، بينما يجب أن تقدم أجهزة إخراج الجهد مقاومة حمل تبلغ 1 كيلو أوم أو أكثر لتحقيق خطية مثلى.

س: كيف أقوم باستكشاف مشكلة قناة الإخراج التناظري غير المستجيبة في 1769-OF4؟

ج: تحقق من استقرار قضبان الطاقة 5.1V و 24V على لوحة الدائرة الخلفية، وتحقق من تثبيت كتلة الطرف، وتأكد من مطابقة معلمات قياس وحدة التحكم لنطاق الجهاز الميداني المتصل.
