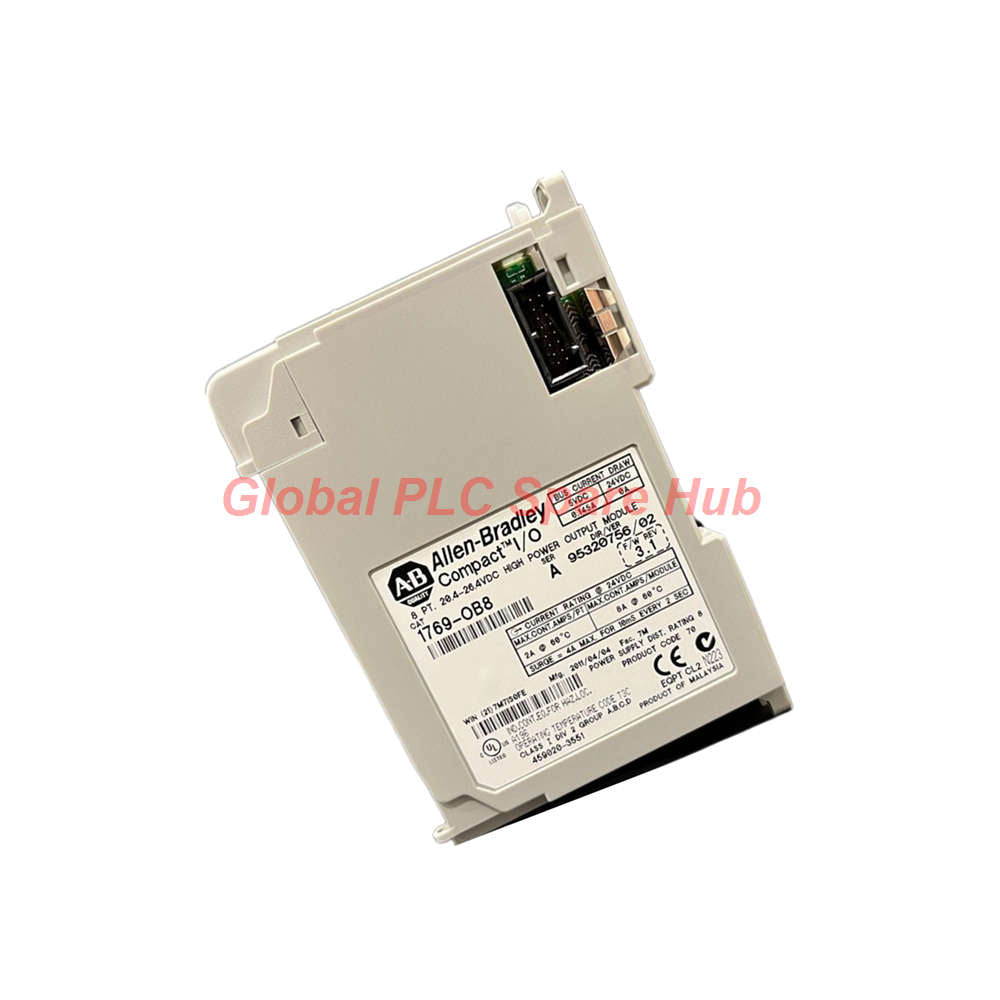

وحدة إخراج التيار المستمر الرقمية CompactLogix طراز 1769-OB8 من Allen-Bradley

نظرة عامة على المنتج

وحدة 1769-OB8 هي وحدة إخراج رقمي ذات 8 قنوات، ذات حالة صلبة بجهد 24 فولت تيار مستمر، مصممة خصيصًا لنظام التوسع Allen-Bradley CompactLogix و MicroLogix. صُممت هذه الوحدة للتعامل مع الأحمال الحثية عالية التيار، وتوفر أداء تبديل موثوقًا به عبر لوحات التشغيل الآلي المدمجة. يعتمد المتخصصون في التشغيل الآلي على 1769-OB8 لقدرتها القوية على التعامل مع الاندفاع، وتوافقها التوسعي المرن عبر الرفوف المحلية أو محولات الاتصال، وأدائها الموثوق به في البيئات الصناعية الصارمة.

المواصفات الفنية

• العلامة التجارية: Allen-Bradley / Rockwell Automation
• السلسلة: CompactLogix / Compact I/O (السلسلة A و B)
• رقم القطعة: 1769-OB8
• نوع المنتج: وحدة إخراج رقمي بنقطة 8 نقاط (تيار مستمر)
• نطاق جهد التشغيل: 20.4 إلى 26.4 فولت تيار مستمر (مصدر اسمي 24 فولت تيار مستمر)
• قنوات الإخراج: 8 نقاط إجمالاً، مقسمة إلى مجموعتين (2) من 4 نقاط لكل منهما
• تصنيف تيار الاندفاع: 4 أمبير لمدة 10 مللي ثانية (قابلة للتكرار كل ثانيتين لكل إخراج)
• سحب التيار من اللوحة الخلفية: 145 مللي أمبير عند 5.1 فولت تيار مستمر
• توافق حجم الأسلاك: 22 إلى 16 AWG أسلاك نحاسية مجدولة
• الملحقات البديلة: كتلة طرفية 1769-RTBN18 وباب بديل 1769-RD
• التركيب الفيزيائي: سكة DIN أو تركيب مباشر على اللوحة

دليل التركيب والتكامل

• التجميع الميكانيكي: قم بتركيب 1769-OB8 بإحكام على سكة DIN قياسية أو لوحة خلفية. قم بقفل موصلات الناقل المتجاورة بإحكام معًا لضمان اتصال كهربائي نظيف.
• مرونة النظام: متوافق مع وحدات التحكم CompactLogix، وتجميعات توسيع MicroLogix، أو العقد الموزعة التي تستخدم محولات EtherNet (1769-AENTR) و DeviceNet.
• إنهاء الأسلاك: قم بتوصيل خطوط حمل المجال باستخدام سلك مجدول بحجم 22 إلى 16 AWG مثبت بدقة في مبيت الكتلة الطرفية القابلة للإزالة 1769-RTBN18.

سهولة التشغيل والصيانة

• حالات التكوين: قم ببرمجة بيانات التكوين القابلة للقراءة/الكتابة للحفاظ على الظروف المحددة من قبل المستخدم أو سلوكيات الحالة الأخيرة الآمنة أثناء انتقالات وضع وحدة التحكم.
• صدى بيانات الإخراج: استخدم ملف بيانات إدخال وحدة التحكم لمراقبة حالة صدى بيانات الإخراج، مما يضمن تطابق الحالات الموجهة بواسطة البرنامج مع منطق النظام.
• صيانة معيارية: استبدل الأبواب التالفة أو الكتل الطرفية بسهولة باستخدام مجموعات الأجزاء البديلة المخصصة (1769-RD و 1769-RTBN18) دون إعادة توصيل اللوحة بأكملها.

التوافق والشهادات

• توافق وحدة التحكم: متوافق تمامًا مع وحدات التحكم Allen-Bradley CompactLogix واللوحات الخلفية للتوسع المعياري.
• المعايير الصناعية: مصمم ليلبي معايير الأداء الكهربائي والميكانيكي الصارمة لشركة Rockwell Automation.

قائمة التعبئة وشروط الضمان

• قائمة التعبئة: وحدة إخراج تيار مستمر واحدة (1) 1769-OB8، كتلة طرفية 1769-RTBN18، غطاء واقي، وورقة وثائق.
• شروط الضمان: محمية بضمان شامل لمدة 12 شهرًا يغطي السلامة الهيكلية والأداء الوظيفي من تاريخ الشراء.

الشحن والخدمات اللوجستية

• شبكة شركات الشحن: توصيل دولي آمن وسريع يتم إدارته من خلال كبرى شركات الشحن العالمية بما في ذلك FedEx و UPS و DHL.
• نافذة التنفيذ: يتم التحقق من الطلبات وتعبئتها بأمان وإرسالها في غضون 24-48 ساعة لتقليل وقت التوقف غير المتوقع للمصنع.

سيناريوهات التطبيق النموذجية

• التصنيع المنفصل: تشغيل صمامات الملف اللولبي عالية التيار، والمحركات الصغيرة DC، ومصابيح المؤشرات المكدسة على خطوط التجميع الآلية.
• أنظمة مناولة المواد: تبديل المشغلات الهوائية عالية التردد وبوابات الفرز على شبكات النقل عالية السرعة.
• زلاجات آلات OEM: توحيد التحكم في الإخراج الرقمي داخل خزانات تحكم CompactLogix المدمجة والمحدودة المساحة.

رؤية Global PLC Spare HUB والخبرة الميدانية

عند تشغيل الأحمال الحثية الثقيلة باستخدام وحدات مصدر الحالة الصلبة مثل 1769-OB8، يمكن أن تتسبب المسامير الخلفية لقوة الدفع الكهرومغناطيسية (back-EMF spikes) في تدهور مبكر لترانزستور الإخراج إذا تم إهمال التثبيط المناسب. بناءً على خبرة التركيب الميداني، يوصي فريقنا الهندسي بشدة بتركيب ديودات التغذية العكسية (flyback diodes) عبر الأحمال الحثية للتيار المستمر (مثل ملفات التتابع والملفات اللولبية) واحترام نافذة توقيت تيار الاندفاع 4 أمبير لمنع الحمولة الحرارية الزائدة أثناء دورات التبديل المتكررة عالية التردد.

الأسئلة الشائعة

هل يعكس ملف بيانات الإدخال الخاص بـ 1769-OB8 الحالة الكهربائية الفيزيائية لأطراف الإخراج؟

لا، يعكس ملف بيانات إدخال الوحدة صدى بيانات الإخراج (ما تأمر به وحدة التحكم) بدلاً من الكشف عن حالات الأسلاك المفتوحة أو القصيرة في المجال.

كيف يتم تجميع قنوات الإخراج الثمانية في هذه الوحدة؟

يتم ترتيب نقاط الإخراج الثمانية في مجموعتين (2) متميزتين من 4 نقاط لكل منهما، مما يسمح بتجميع مشترك للطاقة بشكل مستقل.

هل يمكن استخدام هذه الوحدة للتوسع مع وحدات التحكم MicroLogix؟

نعم، يمكن استخدام 1769-OB8 كوحدة إدخال/إخراج توسعية في تجميعات وحدات التحكم MicroLogix باستخدام واجهات الاتصال والناقل 1769 المتوافقة.

ما هي أحجام الأسلاك الموصى بها لتوصيلات الكتلة الطرفية؟

يجب أن تستخدم الأسلاك الميدانية أسلاك نحاسية مجدولة بأحجام تتراوح بين 22 AWG و 16 AWG لضمان تثبيت آمن داخل الكتلة الطرفية 1769-RTBN18.

ما هي المعايير الرئيسية التي يجب علي تقييمها عند استبدال بطاقة إخراج CompactLogix؟

تحقق من سلسلة منصة وحدة التحكم الخاصة بك، ومتطلبات الجهد (مصدر 24 فولت تيار مستمر)، والعدد الإجمالي للنقاط (8 نقاط)، وحدود استهلاك تيار اللوحة الخلفية قبل الطلب.
