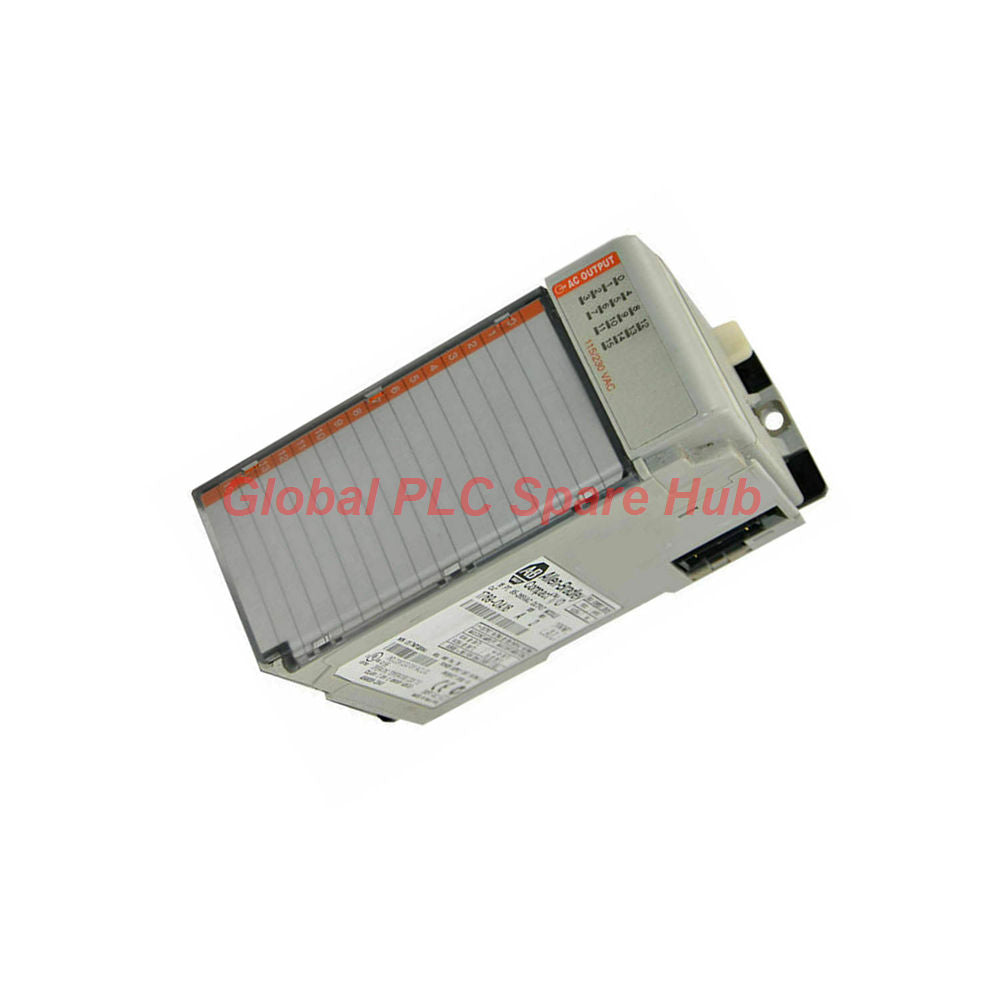

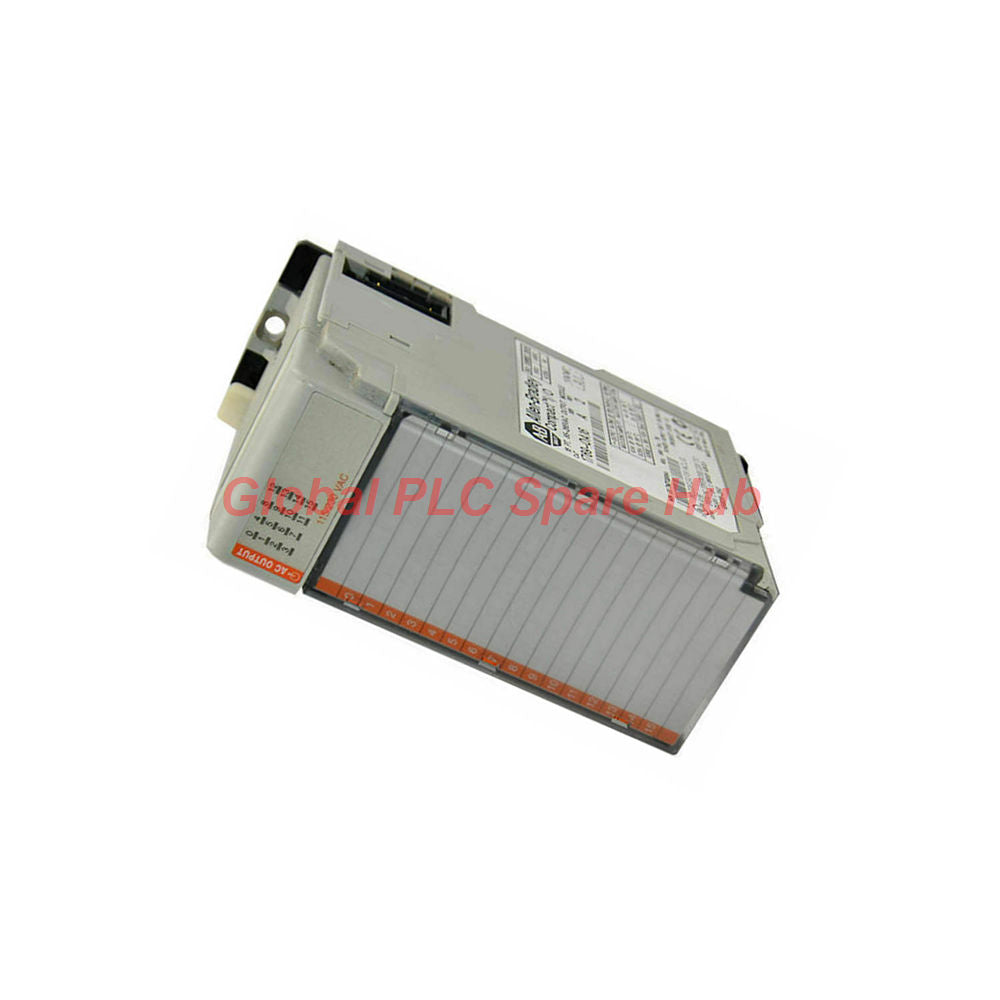

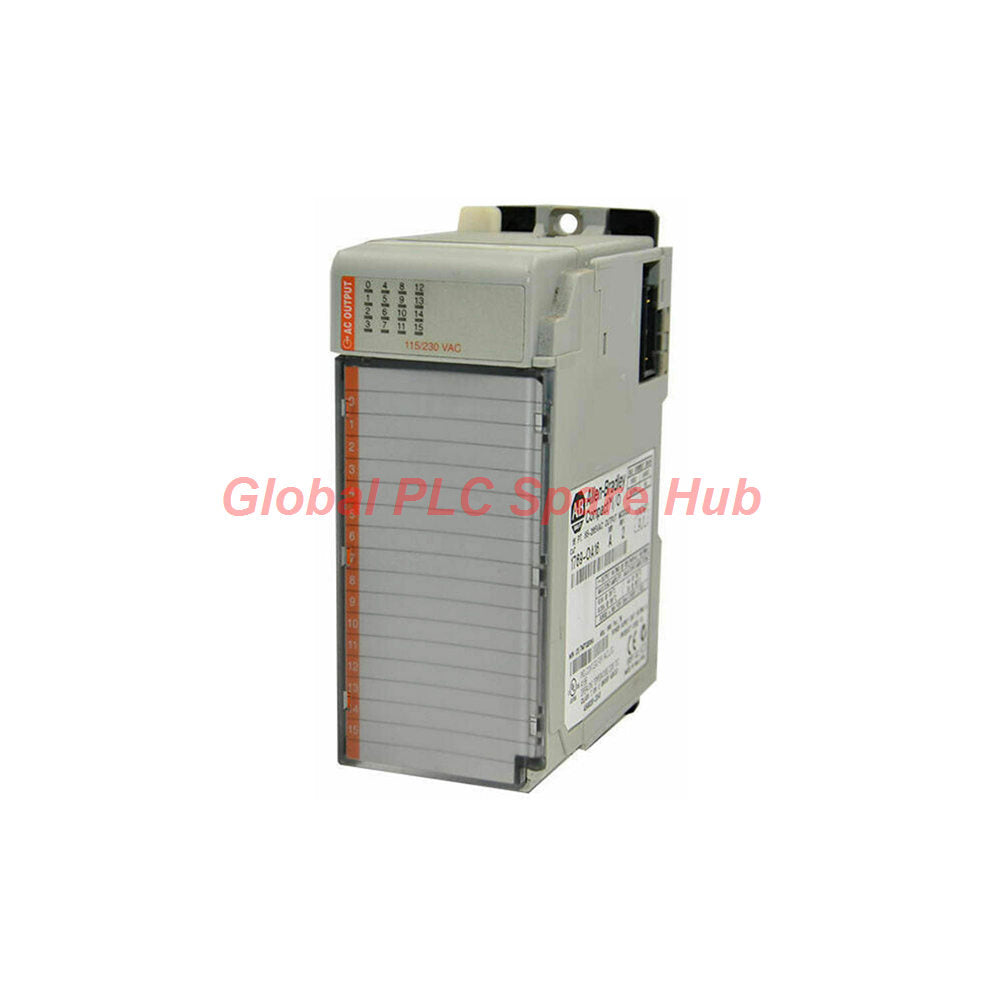

وحدة إخراج تيار متردد Allen-Bradley CompactLogix ذات 16 نقطة طراز 1769-OA16
Manufacturer: Allen-Bradley
Product No.: 1769-OA16
Condition： متوفر بالمخزون
Product Type: وحدة الإخراج
Product Origin: USA
Payment: T/T, Western Union
Weight: 260g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
هندسة معمارية مدمجة وتصميم قنوات مجمعة
تم تطوير الوحدة 1769-OA16 بواسطة Rockwell Automation، وهي وحدة إخراج تيار متردد رقمية بحالة صلبة عالية الكثافة مصممة لمنصة CompactLogix. تتميز بـ 16 قناة إخراج مقسمة إلى مجموعتين معزولتين من ثماني قنوات، وتعمل بسلاسة ضمن نطاق 85 إلى 264 فولت تيار متردد بتردد 47-63 هرتز.
المواصفات الفنية والمعلمات الكهربائية
| الشركة المصنعة | Rockwell Automation |
| العلامة التجارية | Allen-Bradley |
| النموذج / رقم الجزء | 1769-OA16 |
| سلسلة المنتج | 1769 Compact I/O |
| نوع الوحدة | وحدة إخراج تيار متردد رقمية |
| فئة الجهد | 120/240 فولت تيار متردد اسمي (85-264 فولت تيار متردد تشغيلي) |
| تكوين القناة | 16 مخرج في مجموعتين من 8 |
| التصنيف الحالي (لكل نقطة) | 0.50 أمبير عند 30 درجة مئوية / 0.25 أمبير عند 55 درجة مئوية |
| سحب تيار اللوحة الخلفية | 225 مللي أمبير عند 5.1 فولت تيار مستمر |
| تبديد الطاقة | 4.9 واط كحد أقصى |
التشخيص التشغيلي وخصائص التبديل
يوفر التصميم ذو الحالة الصلبة أوقات استجابة سريعة لنصف الدورة لكل من انتقالات الحالة من إيقاف إلى تشغيل ومن تشغيل إلى إيقاف. بينما تفتقر الوحدة إلى القياس عن بعد التناظري المعقد المدمج، فإنها تتعقب تيارات التسرب (حتى 2.5 مللي أمبير عند 265 فولت تيار متردد) وتحافظ على أداء مستقر حتى ارتفاع تشغيلي يبلغ 2000 متر في ظل قيود بيئية صناعية قياسية.
رؤى Global PLC Spare HUB وأفضل الممارسات الميدانية
يوصي مهندسو تطبيقات Global PLC Spare HUB بحساب تصنيف مسافة مصدر الطاقة الخاص بك بعناية؛ نظرًا لأن هذه الوحدة تستهلك 225 مللي أمبير من ناقل 5.1 فولت، يجب وضعها ضمن 8 وحدات من مصدر طاقة النظام. بالإضافة إلى ذلك، عند قيادة الأحمال الاستقرائية الصغيرة على شبكات التيار المتردد، فإن إضافة مخمدات RC مناسبة تمنع التآكل المبكر للتلامسات.
المعدات المستهدفة وسيناريوهات النشر
تم تحسين الوحدة 1769-OA16 لأتمتة الآلات المدمجة المرتبطة بوحدات التحكم CompactLogix و MicroLogix 1500. تشمل عمليات النشر النموذجية التحكم في صمامات التدفئة والتهوية وتكييف الهواء للمباني، وتحديد مراحل مشغلات معالجة المياه البلدية، وآلات التعبئة والتغليف الآلية التي تعمل بجهد الخط القياسي.
الخدمات اللوجستية والشحن وحماية الضمان
يتم شحن جميع العناصر بشكل آمن في غضون 24 إلى 48 ساعة في جميع أنحاء العالم. يشمل شركاء الشحن الموثوق بهم FedEx و UPS و DHL. كل وحدة 1769-OA16 تصل مدعومة بضمان الاستبدال الشامل لمدة 12 شهرًا.
دليل الاختيار وقائمة التحقق من التثبيت
تأكد من أن تكوين رف وحدة التحكم لديك يترك مساحة مادية كافية ويتوافق مع قيود مسافة مصدر الطاقة البالغة 8 وحدات. تحقق من أن أسلاك المجال الخاصة بك تستخدم موصلات نحاسية صلبة متوافقة بحجم 22-14 AWG أو موصلات مجدولة بحجم 22-16 AWG مصنفة لـ 90 درجة مئوية.
الأسئلة الشائعة
س: كيف يتم تقسيم قنوات الإخراج الـ 16 في الوحدة 1769-OA16؟
ج: يتم تنظيمها في مجموعتين منفصلتين من ثماني قنوات، مما يسمح بجهد تيار متردد مشترك منفصل لكل مجموعة.
س: ما هو أقصى تحمل لتيار الاندفاع لوحدة إخراج التيار المتردد هذه؟
ج: تتعامل الوحدة مع تيار اندفاع أقصى يبلغ 5 أمبير لفترات قصيرة أثناء تنشيط الحمل الاستقرائي.
س: لماذا يعتبر تصنيف مسافة مصدر الطاقة حاسمًا لهذه الوحدة بالذات؟
ج: سحب 225 مللي أمبير من سكة اللوحة الخلفية 5.1 فولت يعني أنه يجب أن يظل ضمن 8 وحدات من مصدر الطاقة لمنع مشاكل انخفاض الجهد.
س: هل يمكن استخدام هذه الوحدة مع وحدات تحكم MicroLogix؟
ج: نعم، إنها متوافقة تمامًا للدمج مع أنظمة MicroLogix 1500 جنبًا إلى جنب مع إعدادات CompactLogix القياسية.
س: ما هي خيارات حجم الأسلاك التي تدعمها الكتل الطرفية؟
ج: تدعم أحجام الأسلاك الصلبة من 22 إلى 14 AWG وأحجام الأسلاك المجدولة من 22 إلى 16 AWG من الموصلات النحاسية.
