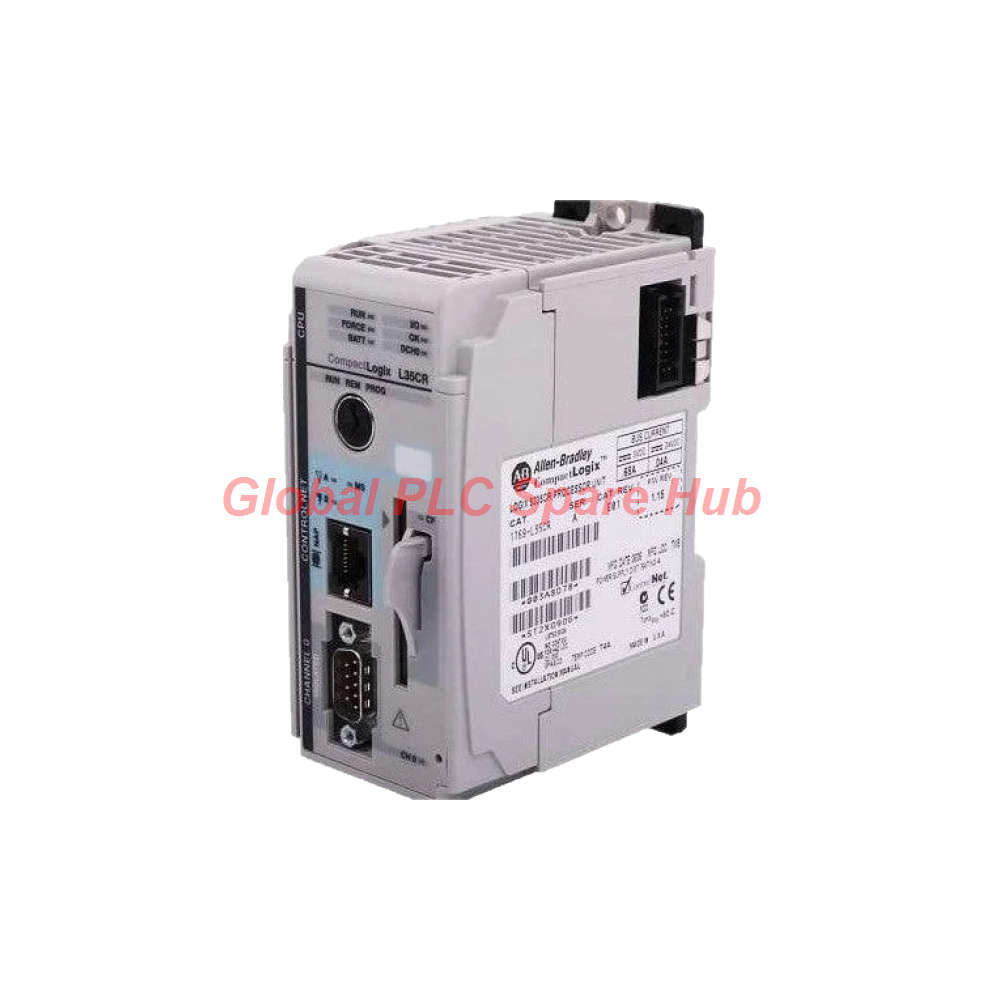

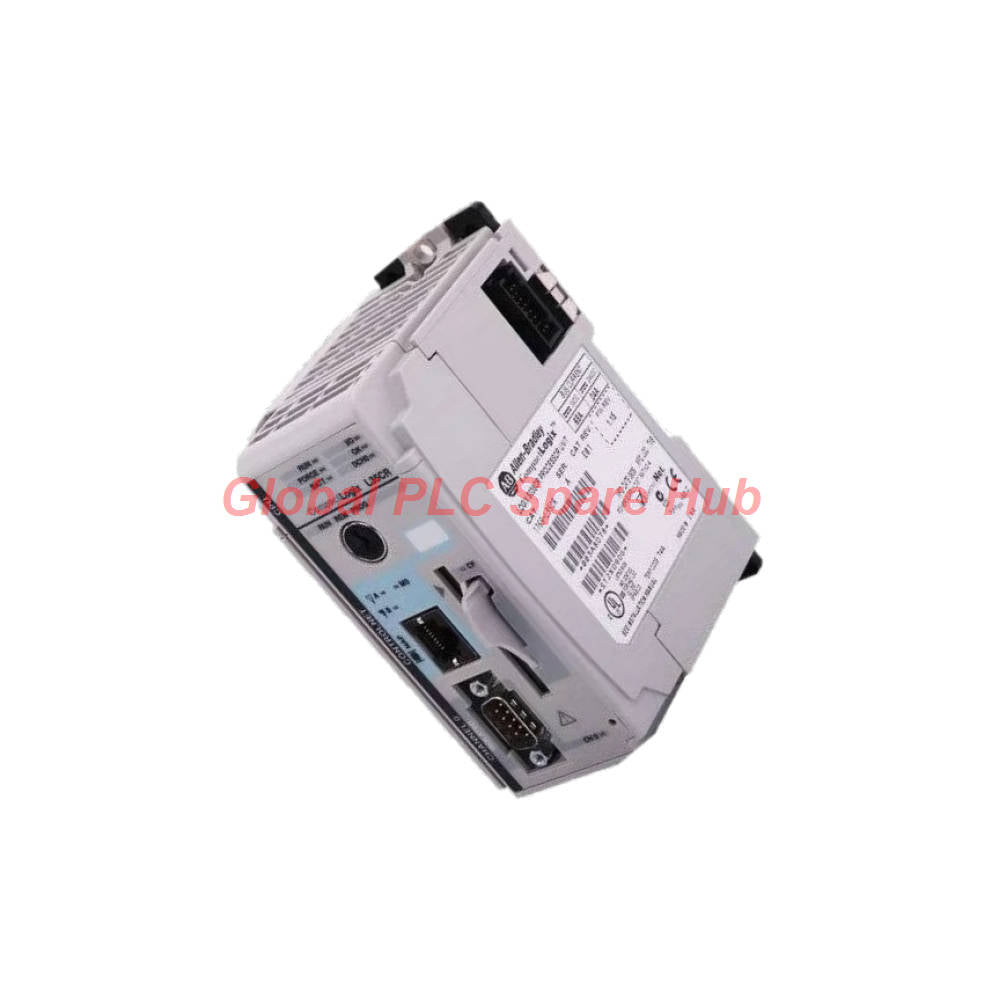

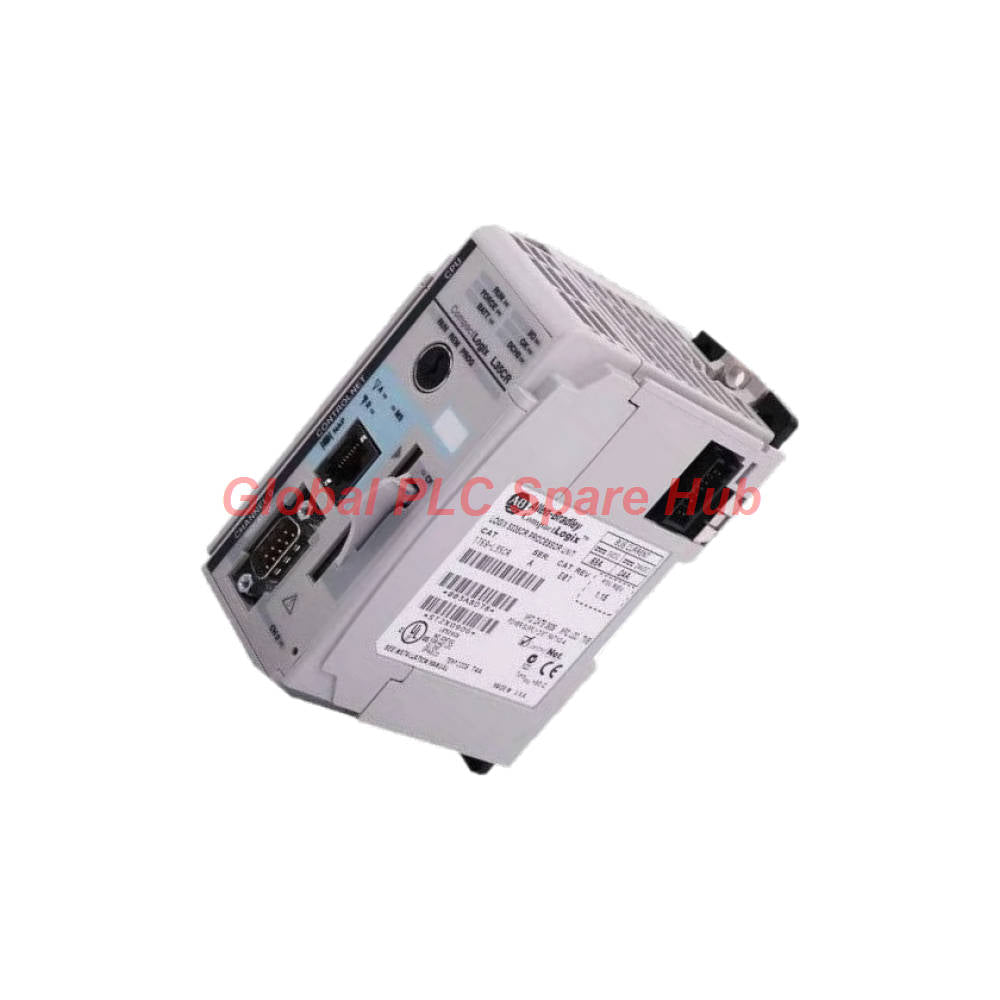

وحدة تحكم CompactLogix طراز 1769-L35CR مزودة بمنفذي ControlNet مزدوجين
Manufacturer: Allen-Bradley
Product No.: 1769-L35CR
Condition： متوفر بالمخزون
Product Type: وحدة التحكم
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يعد جهاز Allen-Bradley 1769-L35CR معالج CompactLogix ControlNet من تصنيع شركة Rockwell Automation. يجمع هذا المعالج بين ذاكرة سعة 1.5 ميجابايت واتصال تسلسلي وواجهتي شبكة ControlNet مزدوجتين.
يدعم وحدة تحكم CompactLogix 1769-L35CR ما يصل إلى 30 وحدة إدخال/إخراج (I/O) مدمجة موزعة على ثلاث مجموعات إدخال/إخراج. كما يوفر منفذ تسلسلي من نوع RS-232 للبرمجة المتوافقة والاتصال بالأجهزة.
تدعم واجهتا القناة A والقناة B تكوينات شبكة ControlNet المتوافقة. كما يوفر منفذ الوصول إلى الشبكة (NAP) وصولاً محلياً إلى معدات الشبكة المدعومة.
هذا المعالج مناسب لأنظمة التحكم الصناعية التي تتطلب معالجة CompactLogix واتصال ControlNet. يجب دائماً التحقق من مراجعة وحدة التحكم وتكوين المشروع وتوافق وحدات الإدخال/الإخراج (I/O) قبل التركيب.
المواصفات الفنية
| العلامة التجارية | Allen-Bradley |
| الشركة المصنعة | Rockwell Automation |
| الطراز | 1769-L35CR |
| سلسلة المنتج | CompactLogix |
| نوع الوحدة | وحدة معالجة ControlNet |
| سعة الذاكرة | 1.5 ميجابايت |
| الواجهة التسلسلية | منفذ واحد × RS-232 |
| البروتوكولات التسلسلية | DF1 / ASCII |
| واجهات ControlNet | القناة A والقناة B |
| منفذ الوصول إلى الشبكة | 1 × NAP |
| الحد الأقصى لوحدات الإدخال/الإخراج المدمجة | 30 |
| الحد الأقصى لمجموعات الإدخال/الإخراج | 3 |
| سحب التيار من اللوحة الخلفية | 680 مللي أمبير عند 5 فولت تيار مستمر |
| تبديد الطاقة | 4.36 واط |
| الحد الأقصى لتصنيف عزل الأسلاك | 30 فولت |
| مقاس السلك المصمت | 22–14 AWG |
| مقاس السلك المجدول | 22–16 AWG |
| تصنيف درجة حرارة السلك | 90 درجة مئوية لموصلات النحاس |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| الرطوبة النسبية | 0–95%، بدون تكثيف |
| الصدمات التشغيلية | 20 G، وفقاً للمواصفات المرفقة |
| الاهتزاز التشغيلي | 5 G عند 10–500 هرتز، وفقاً للمواصفات المرفقة |
| خيارات التثبيت | قضيب DIN أو التثبيت على لوحة |
| عزم الدوران للتثبيت | 1.1–1.8 نيوتن متر، وفقاً للمواصفات المرفقة |
| الوزن التقريبي للوحدة | 0.32 كجم |
| وزن الشحن | حوالي 2 رطل، وفقاً للمعلومات المرفقة |
| أبعاد الشحن | حوالي 8 × 8 × 5 بوصة |
| مراجعات الأجهزة | السلسلة A و B، وفقاً للمعلومات المرفقة |
ملاحظة حول المواصفات: قم بتأكيد مراجعة الجهاز ومتطلبات التثبيت بدقة من خلال مراجعة وثائق Rockwell Automation المعمول بها.
الميزات الأساسية والفوائد الفنية
- اتصال ControlNet: تدعم القناة A والقناة B تكوينات شبكة ControlNet المتوافقة.
- الاتصال التسلسلي: تدعم واجهة RS-232 اتصالات DF1 و ASCII مع الأجهزة المتوافقة.
- توسعة الإدخال/الإخراج المدمجة: تدعم وحدة التحكم ما يصل إلى 30 وحدة إدخال/إخراج مدمجة موزعة على ثلاث مجموعات.
- الوصول المحلي إلى الشبكة: يدعم منفذ NAP معدات الوصول المحلية المتوافقة مع ControlNet.
- بنية وحدة التحكم المدمجة: تدمج الوحدة المعالجة والذاكرة وواجهات الاتصال في وحدة واحدة.
التطبيقات الصناعية النموذجية
- أتمتة التصنيع: تنسيق تسلسل الآلات وإشارات الإدخال/الإخراج الموزعة.
- معدات التعبئة والتغليف: تبادل بيانات التحكم بين وحدات التحكم ومحطات الإدخال/الإخراج المتوافقة.
- مناولة المواد: دعم التحكم في الناقلات والاتصال بالأجهزة الميدانية المتوافقة.
- أنظمة دعم العمليات: ربط المعدات المتوافقة عبر شبكة ControlNet مؤسسة.
- صيانة نظام التحكم: استبدال المعالجات المتطابقة في تركيبات CompactLogix الحالية.
دليل التثبيت
- التحقق من رقم الكتالوج: طابق التعيين الكامل 1769-L35CR ومراجعة الجهاز المطلوبة.
- عزل الطاقة الكهربائية: اتبع إجراءات تأمين الطاقة في الموقع قبل إزالة أو تركيب أجهزة التحكم.
- فحص التثبيت: قم بتثبيت المعالج باستخدام قضيب DIN أو ترتيب تثبيت على لوحة متوافق.
- التحقق من سعة الطاقة: تحقق من ميزانية التيار للوحة الخلفية بجهد 5 فولت تيار مستمر ومزود الطاقة الخاص بكل مجموعة إدخال/إخراج.
- فحص الكابلات: تأكد من استخدام كابلات RS-232 و ControlNet الصحيحة للاتصالات المقصودة.
- فحص التوصيلات: تحقق من مقاسات الموصلات، ومتطلبات الأطراف، وتصنيفات العزل، وممارسات التأريض.
- تحميل المشروع: أكد توافق برنامج البرمجة وتكوين وحدة التحكم.
- إكمال الاختبارات الوظيفية: تحقق من حالة وحدة التحكم، واتصال الشبكة، واستجابة الإدخال/الإخراج قبل بدء الإنتاج.
لا تفترض أن كل وحدة CompactLogix أو كابل توسعة يدعم هذا المعالج. تحقق من وثائق توافق الأجهزة المعمول بها قبل تعديل النظام.
التشغيل والتشخيص والصيانة
- فحوصات بدء التشغيل: راجع مؤشرات حالة وحدة التحكم وقارنها بدليل الأجهزة.
- أعطال ControlNet: افحص الكابلات، والموصلات، وتكوين العقدة، وحالة الشبكة.
- أعطال الاتصال التسلسلي: تحقق من البروتوكول، وإعدادات المنفذ، وتوصيلات الكابل، وتكوين الجهاز المتصل.
- أخطاء الإدخال/الإخراج: افحص وضع الوحدة، ومزودات طاقة المجموعة، وتوصيلات التوسعة.
- الأعطال المتقطعة: قارن سجلات الأعطال مع انقطاعات الطاقة واضطرابات الشبكة.
- الصيانة الوقائية: افحص درجة حرارة الخزانة، والتهوية، وحالة الكابل، وأمان التثبيت.
مثال ميداني: تبلغ إحدى الآلات عن فقدان بيانات الإدخال/الإخراج بعد صيانة الخزانة. يقوم المهندس بفحص طاقة المجموعة، وتوصيلات التوسعة، وتشخيصات وحدة التحكم قبل استبدال المعالج.
إذا فشل اتصال ControlNet، افحص كابل الشبكة وتكوين العقدة أولاً. قد لا يؤدي استبدال المعالج دون فحص الشبكة إلى حل العطل.
دليل التوافق والاختيار
- رقم الكتالوج: أكد التعيين الكامل 1769-L35CR مقابل الوحدة المثبتة.
- مراجعة الأجهزة: تحقق من مراجعة السلسلة A أو السلسلة B المطلوبة.
- متطلبات الشبكة: تحقق من طبولوجيا ControlNet وواجهات الاتصال المطلوبة.
- المتطلبات التسلسلية: أكد تكوين اتصال DF1 أو ASCII المطلوب.
- تكوين الإدخال/الإخراج: تحقق من توافق الوحدة، ومتطلبات طاقة المجموعة، وقيود كابل التوسعة.
- برنامج البرمجة: تحقق من توافق المشروع وبرامج التشغيل المطلوبة للاتصال.
- تخطيط الاستبدال: قم بنسخ مشروع وحدة التحكم احتياطياً ووثّق التكوين الحالي قبل الإزالة.
الواجهات المدرجة لا تضمن التوافق مع كل عائلة وحدات تحكم Logix. أكد بنية النظام بالكامل قبل طلب بديل.
الاعتبارات البيئية والكهربائية
- درجة الحرارة: تدرج المواصفات المرفقة نطاق تشغيل من 0 درجة مئوية إلى 60 درجة مئوية.
- التخزين: نطاق التخزين المذكور هو -40 درجة مئوية إلى 85 درجة مئوية.
- الرطوبة: حافظ على رطوبة نسبية تتراوح بين 0–95% بدون تكثيف.
- الاهتزاز والصدمات: تحقق من التصنيفات المذكورة وظروف الاختبار مقابل دليل الأجهزة المعمول به.
- التوصيلات: استخدم موصلات نحاسية مناسبة واتبع متطلبات الأطراف والتركيب.
- التحكم في التداخل: اتبع توجيهات الشركة المصنعة بشأن التأريض، والحجب، وتمديد الكابلات، وتركيب الشبكة.
معلمات القياس: نطاق القياس، والحساسية، والخطية، والدقة لا تحدد بشكل مباشر الوظيفة الأساسية لهذا المعالج. اختر وحدات قياس تناظرية أو وحدات قياس متوافقة وفقاً لمتطلبات الإشارة الميدانية الفعلية.
الشهادات: تحقق من الموافقات المعمول بها ووثائق الامتثال لرقم الكتالوج الدقيق ومراجعة الأجهزة. لا تفترض وجود شهادات بدون وثائق داعمة من الشركة المصنعة.
التعبئة والشحن
- 1 × وحدة معالجة Allen-Bradley 1769-L35CR، وفقاً للطلب المؤكد.
- ملحقات ووثائق إضافية فقط عند تضمينها صراحةً في الطلب.
- شركات الشحن: FedEx، وUPS، وDHL، رهناً بالوجهة وتوافر الخدمة.
- وقت المعالجة: معالجة الشحن في غضون 24–48 ساعة بعد تأكيد الطلب، رهناً بالتحقق من المخزون.
- التعبئة: تعبئة واقية مناسبة للنقل.
اتصل بفريقنا لتأكيد المخزون، والملحقات المدرجة، وتفاصيل التعبئة، وترتيبات الشحن قبل الطلب.
الضمان والدعم الفني
توفر Global PLC Spare HUB ضماناً لمدة 12 شهراً بموجب شروط البيع المعمول بها. اتصل بفريقنا لتأكيد التغطية، وإجراءات المطالبة، وترتيبات الدعم الفني.
يمكن لفريقنا المساعدة في التحقق من رقم الكتالوج، وواجهات الاتصال، ومتطلبات توسعة الإدخال/الإخراج، ومدى ملاءمة البديل قبل الشراء.
للحصول على مساعدة أسرع، يرجى تقديم ملصق الوحدة الحالية، ومراجعة الأجهزة، وتفاصيل التطبيق، وبلد الوجهة عند طلب عرض أسعار.
رؤية Global PLC Spare HUB
من منظور هندسي ميداني، غالباً ما تتعلق مخاطر الاستبدال بتوافق النظام وليس بسعة الذاكرة وحدها.
على سبيل المثال، قد تعتمد الآلة على اتصال برمجة RS-232 موجود وكلا واجهتي ControlNet. قد لا يوفر معالج مشابه بصرياً ترتيب الاتصال المطلوب.
يجب على المهندسين أيضاً التحقق من ميزانية طاقة مجموعة الإدخال/الإخراج قبل توسيع النظام. يمكن أن يؤدي الطلب الكهربائي الزائد إلى مشاكل في التكوين أو أعطال غير متوقعة.
قبل الاستبدال، احفظ مشروع وحدة التحكم وسجل إعدادات الشبكة. بعد التثبيت، تحقق من حالة وحدة التحكم، واتصال الشبكة، وتشغيل الإدخال/الإخراج الميداني قبل إعادة بدء الإنتاج.
الأسئلة الشائعة
س1: ما هي الوظيفة الرئيسية لـ Allen-Bradley 1769-L35CR؟
جهاز 1769-L35CR هو معالج CompactLogix بذاكرة 1.5 ميجابايت، واتصال تسلسلي RS-232، وواجهات ControlNet.
س2: كم عدد وحدات الإدخال/الإخراج المدمجة التي يمكن لـ 1769-L35CR دعمها؟
يدعم ما يصل إلى 30 وحدة إدخال/إخراج مدمجة موزعة على ما يصل إلى ثلاث مجموعات إدخال/إخراج. تحقق من توافق كابل التوسعة ومزود الطاقة قبل التركيب.
س3: هل يمكنني استبدال معالج حالي مباشرة بـ 1769-L35CR؟
تحقق من المشروع، ومراجعة الأجهزة، وإعدادات الاتصال، وتخطيط الإدخال/الإخراج، وتوافق البرنامج أولاً. رقم الكتالوج المتطابق وحده لا يضمن نجاح الاستبدال.
س4: ماذا يجب أن أفحص إذا فشل اتصال ControlNet؟
افحص كابلات الشبكة، والموصلات، وتكوين العقدة، ومؤشرات حالة وحدة التحكم. راجع التشخيصات المتاحة قبل اتخاذ قرار بشأن استبدال المعالج.
س5: لماذا يجب أن أفحص ميزانية طاقة الإدخال/الإخراج؟
تتطلب كل مجموعة إدخال/إخراج مزود طاقة مناسباً. تحقق من متطلبات تيار الوحدة لتجنب تجاوز سعة الطاقة المتاحة.
س6: ما هي المعلومات التي تساعد في تأكيد البديل الصحيح؟
قدم رقم الكتالوج الكامل، ومراجعة الأجهزة، وتكوين وحدة التحكم الحالية، ومتطلبات الاتصال، وصور ملصق المنتج عند توفرها.
س7: ما هي خيارات الضمان والشحن المتاحة؟
تقدم Global PLC Spare HUB ضماناً لمدة 12 شهراً بموجب الشروط المعمول بها. تتوفر خيارات FedEx وUPS وDHL، مع معالجة مستهدفة في غضون 24–48 ساعة بعد تأكيد الطلب.
س8: كيف يمكنني تقليل مشاكل التشغيل بعد الاستبدال؟
قم بنسخ المشروع احتياطياً ووثّق إعدادات الشبكة قبل الإزالة. بعد التثبيت، تحقق من حالة وحدة التحكم، وروابط الاتصال، واستجابة الإدخال/الإخراج، وعمل التطبيق.
س9: ماذا يجب أن أفعل إذا تم تشغيل وحدة التحكم ولكن التطبيق لا يعمل بشكل صحيح؟
تحقق من تشخيصات وحدة التحكم، وتكوين المشروع، وحالة الاتصال، وأخطاء الإدخال/الإخراج. قارن المشروع المحمل بالنسخة الاحتياطية المعتمدة قبل تغيير الأجهزة.
س10: ما الذي يجب أن أؤكده قبل طلب عرض أسعار؟
أكد رقم الكتالوج، ومراجعة الأجهزة، والواجهات المطلوبة، وتكوين الإدخال/الإخراج، وبلد الوجهة. اتصل بـ Global PLC Spare HUB للتحقق من السعر والتوافر والتوافق.
