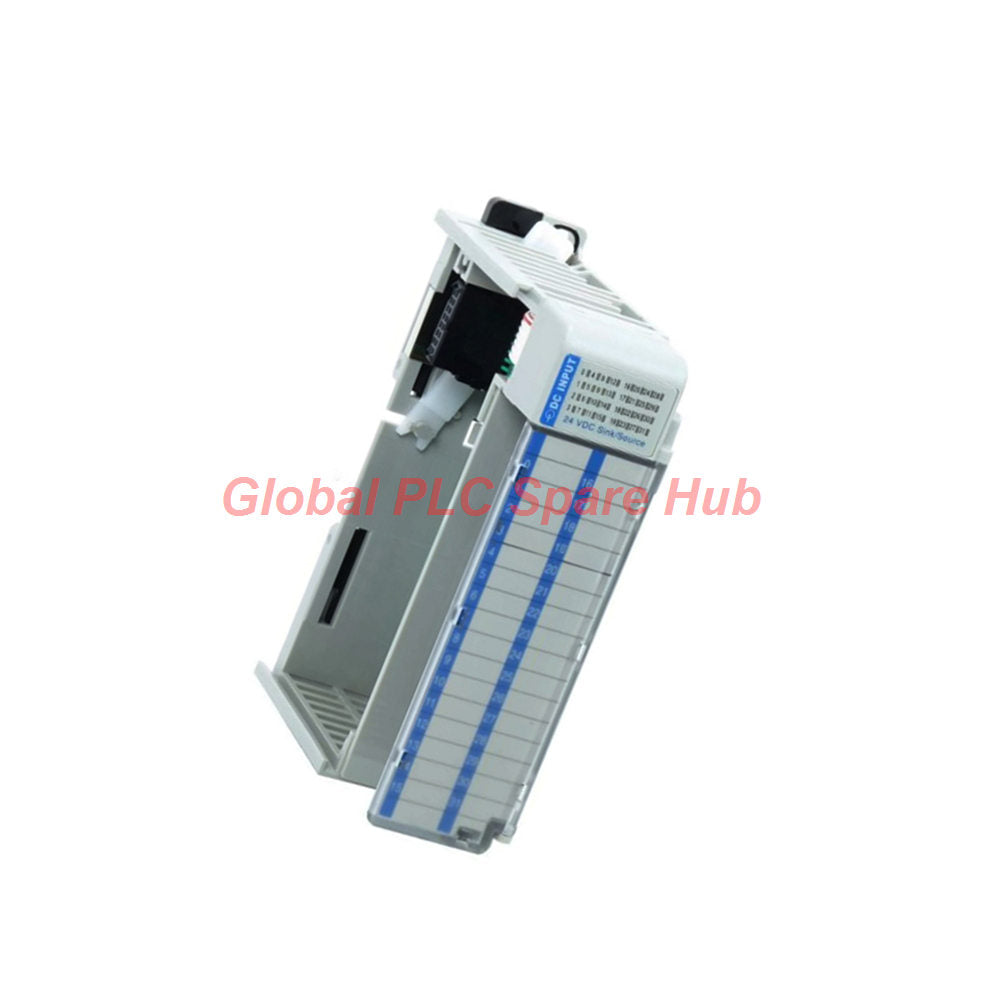

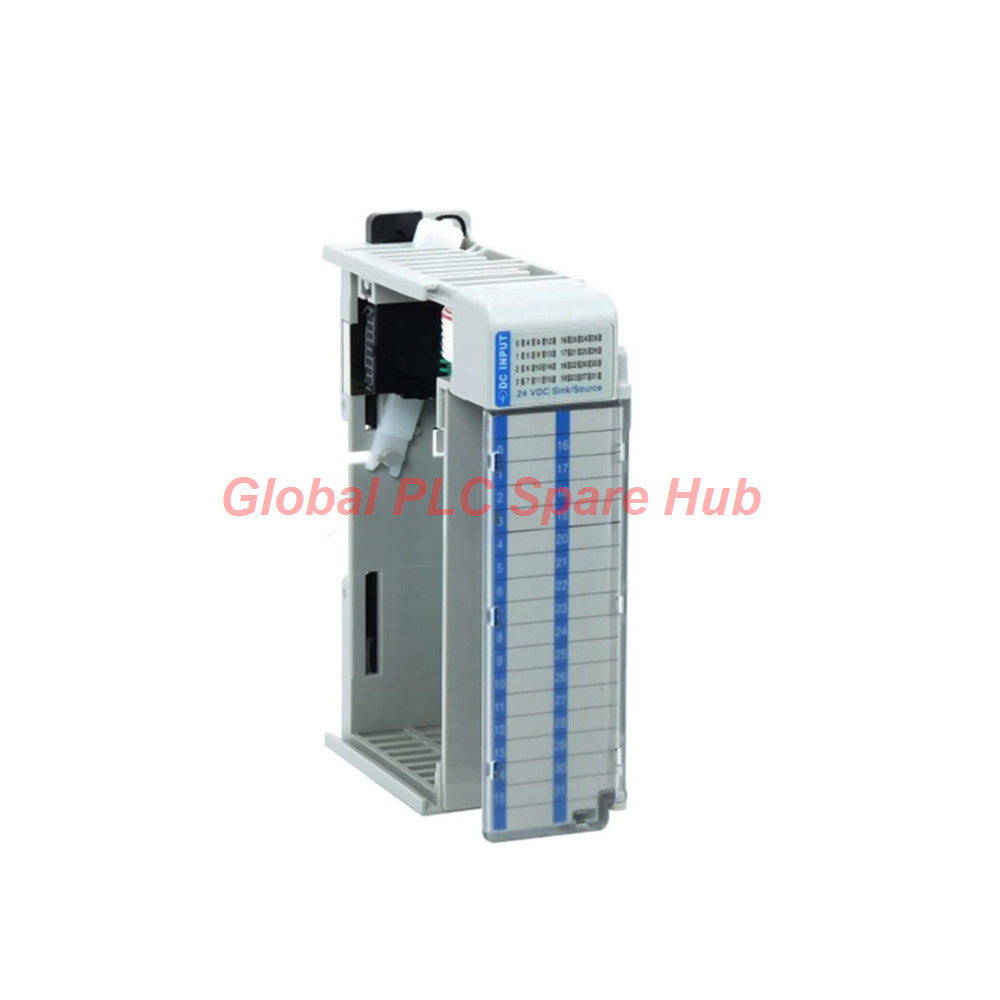

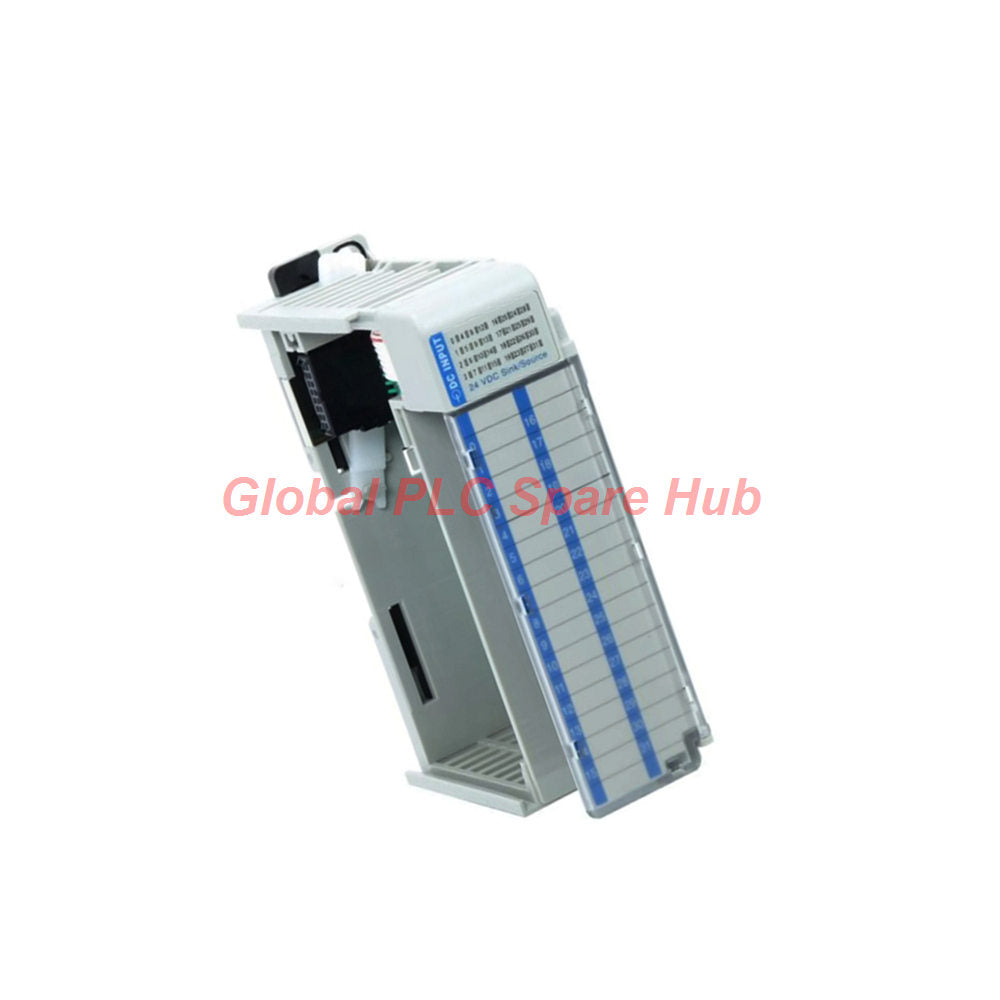

1769-IQ32T Allen-Bradley 1769 Compact I/O 32-Point DC Input Module

وحدة الإدخال DC من ألن برادلي 1769 المدمجة بـ 32 نقطة من السلسلة 1769-IQ32T

Manufacturer: Allen-Bradley
Product No.: 1769-IQ32T
Condition： متوفر بالمخزون
Product Type: وحدة إدخال التيار المستمر
Product Origin: USA
Payment: T/T, Western Union
Weight: 440g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

وحدة إدخال تيار مستمر 32 نقطة من Allen-Bradley 1769-IQ32T 1769 Compact I/O | أفضل سعر

توفر وحدة الإدخال/الإخراج المدمجة 1769-IQ32T من Allen-Bradley معالجة إشارة عالية الكثافة للهياكل الصناعية الحديثة. تم دمج هذه الوحدة الرقمية ضمن أنظمة 1769 CompactLogix و MicroLogix 1500 البيئية، وتتعامل مع اثنين وثلاثين قناة 24 فولت تيار مستمر منفصلة. توفر Global PLC Spare HUB هذا الجهاز للتخلص من الازدحام في الخزانة مع الحفاظ على اتصال موثوق به للمعالج.

المواصفات الفنية

العلامة التجارية والشركة المصنعة: Allen-Bradley / Rockwell Automation
رقم الكتالوج / رقم القطعة: 1769-IQ32T
عائلة وخط المنتج: 1769 Compact I/O / CompactLogix
نوع الوحدة: وحدة إدخال تيار مستمر مدمجة عالية الكثافة
قنوات الإدخال: 32 نقطة، مقسمة إلى 4 مجموعات معزولة (8 مدخلات لكل مجموعة)
فئة الجهد: 24 فولت تيار مستمر غاطس/مصدر
نطاق جهد التشغيل: 10 إلى 30 فولت تيار مستمر عند 30 درجة مئوية؛ 10 إلى 26.4 فولت تيار مستمر عند 60 درجة مئوية
جهد التشغيل / جهد الإيقاف: 10 فولت تيار مستمر كحد أدنى / 5 فولت تيار مستمر كحد أقصى
تأخير إشارة الإدخال: 8 مللي ثانية اسمياً (انتقالات التشغيل والإيقاف)
تصنيف مسافة مصدر الطاقة: 8 وحدات كحد أقصى بعيداً عن مصدر طاقة النظام
الأبعاد الفيزيائية والوزن: 8 × 8 × 5 بوصة / 0.97 رطل (440 جرام)

التثبيت والتوافق مع النظام

وحدات التحكم المدعومة: وحدات تحكم CompactLogix وأنظمة MicroLogix 1500
خيارات التركيب: سكة DIN قياسية أو تركيب مباشر على اللوحة في حاويات جيدة التأريض
آلية التوصيل البيني: غلاف لسان وأخدود خاص مع ذراع موصل ناقل منزلق
نظام الأسلاك والملحقات: يتضمن موصل كابل مسبق الصنع 40 سن 1746-N3؛ متوافق مع أنظمة 1492 المسبقة الأسلاك وكتل الأطراف 1769-RTBN18

إمكانيات التشخيص وسهولة الصيانة

مؤشرات الحالة المرئية: تعرض مؤشرات LED باللوحة الأمامية حالة منطق مستوى القناة وصحة الوحدة
تحديد الطرفيات: تظل الملصقات القابلة للكتابة والإزالة مرئية بالكامل حتى عند إغلاق باب حماية الوحدة
عزل المجموعة: أربع مجموعات كهربائية معزولة مستقلة تحمي من الأعطال المتتالية متعددة القنوات أثناء الارتفاعات المفاجئة في المجال

التطبيقات النموذجية وسيناريوهات التشغيل

عقد الأتمتة المنفصلة: ربط مجموعات كثيفة من المستشعرات الكهروضوئية والمفاتيح التقاربية ومفاتيح الحد
مراقبة تغذية المرحل الراجعة: تتبع جهات الاتصال الخاصة بالحالة المساعدة من أجهزة تشغيل المحركات الثقيلة
تحسين مساحة اللوحة: نشر مراقبة عالية العدد للقنوات في خزائن بناء الآلات ذات المساحة المحدودة

اللوجستيات والتعبئة وشروط الضمان

شركات الشحن: توصيل عالمي سريع عبر FedEx و UPS و DHL
نافذة التنفيذ: يتم الشحن بأمان في غضون 24 إلى 48 ساعة من التحقق من الطلب
محتويات العبوة: وحدة 1769-IQ32T واحدة، ومجموعة موصل 1746-N3، وبطاقات ملصقات قابلة للكتابة
تغطية الضمان: مدعوم بضمان تشغيلي شامل لمدة 12 شهرًا

رؤية Global PLC Spare HUB

يؤكد أخصائيو الأتمتة في Global PLC Spare HUB أن تجاوز حد المسافة البالغ 8 وحدات من مصدر الطاقة يمكن أن يتسبب في انقطاعات متقطعة في منطق اللوحة الخلفية. احسب دائمًا سحب التيار عبر تجميع سكة DIN. علاوة على ذلك، تأكد من أن ذراع اتصال الناقل الأيسر ينقر بإحكام في مكانه؛ فالأطراف السائبة هي مصدر متكرر لرموز الأخطاء غير المؤكدة في بيئات المصانع عالية الاهتزاز.

الأسئلة الشائعة

س: هل يمكن لوحدة 1769-IQ32T أن تدعم تكوينات أسلاك الغرق والمصدر المختلطة في نفس الوقت؟
ج: نعم. نظرًا لأن الوحدة تحتوي على أربع مجموعات معزولة من ثمانية مدخلات، يمكنك تهيئة المجموعة 1 لأجهزة الغرق والمجموعة 2 لأجهزة المصدر، بشرط أن تتشارك كل مجموعة في المرجع المشترك الصحيح.

س: ما هي اعتبارات الشراء التي يجب أن أضعها في الاعتبار بخصوص 1769-IQ32T وكابلها المسبق الأسلاك؟
ج: عند الشراء، تحقق مما إذا كان تطبيقك يتطلب أسلاك ميدانية قياسية أو الموصل 1746-N3 ذو الـ 40 سن المرفق. يضمن الشراء من خلال Global PLC Spare HUB تضمين الموصل المطابق للمصنع لتوفير وقت الإعداد.

س: لماذا تُظهر وحدة التحكم الخاصة بي رمز خطأ الهيكل مباشرة بعد إضافة 1769-IQ32T إلى الرف؟
ج: يحدث هذا عادة إذا لم يتم دفع ذراع ناقل الانزلاق بالكامل إلى اليسار لإشراك دبابيس الاتصال البصري، أو إذا تجاوزت الوحدة تصنيف مسافة مصدر الطاقة ذي الـ 8 فتحات.

س: كيف يمكنني استكشاف مشكلة نقطة إدخال لا تسجل تغييرات الحالة على واجهة المستخدم الرسومية (HMI)؟
ج: تحقق مما إذا كان جهد الإدخال يفي بمتطلب الحد الأدنى 10 فولت تيار مستمر، وتحقق من الأسلاك المشتركة للمجموعة، وافحص مؤشر LED باللوحة الأمامية لتحديد ما إذا كانت المشكلة ناتجة عن مستشعر المجال أو اللوحة الخلفية.

س: هل من الآمن تبديل وحدة 1769-IQ32T بسرعة أثناء تشغيل طاقة لوحة التحكم الرئيسية؟
ج: لا. تتطلب إرشادات Rockwell Automation إيقاف تشغيل طاقة اللوحة الرئيسية قبل إدخال أو توصيل أو إزالة أي وحدات من سلسلة 1769 لمنع حدوث قوس كهربائي وتلف دائم للأجهزة.
