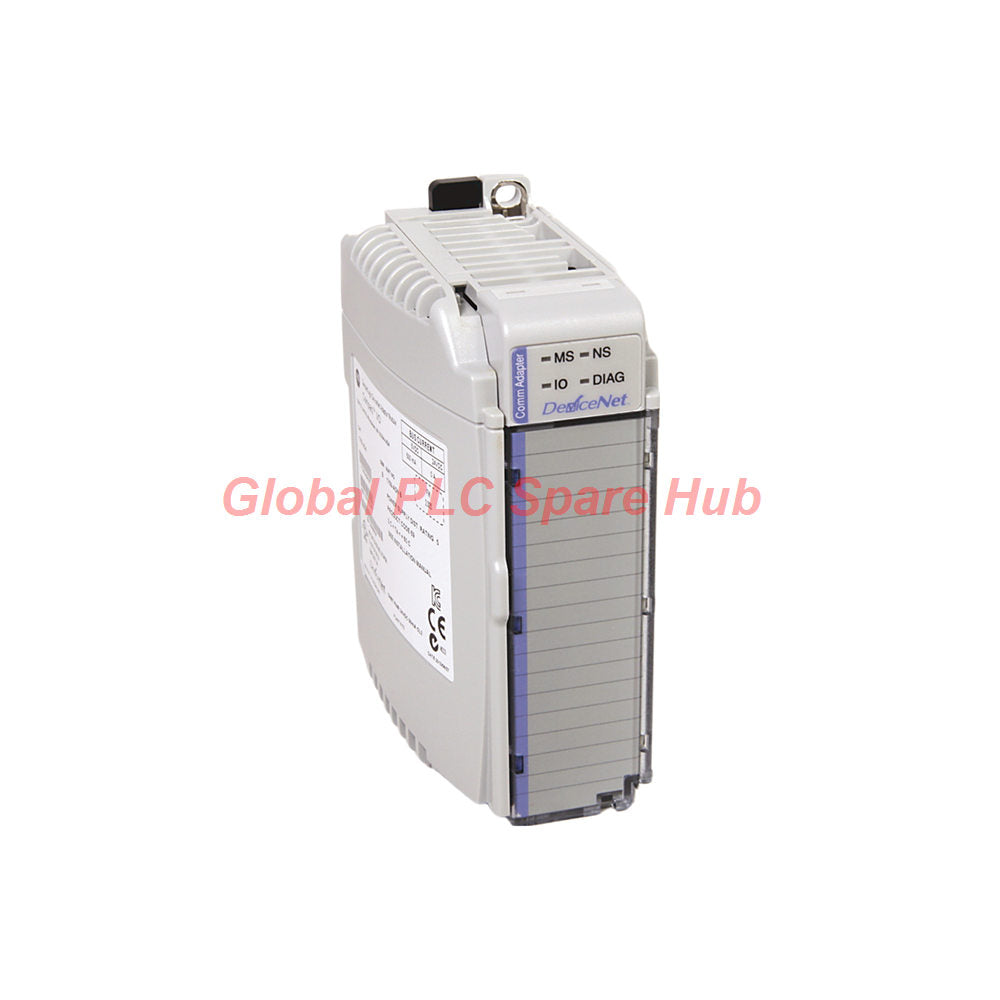

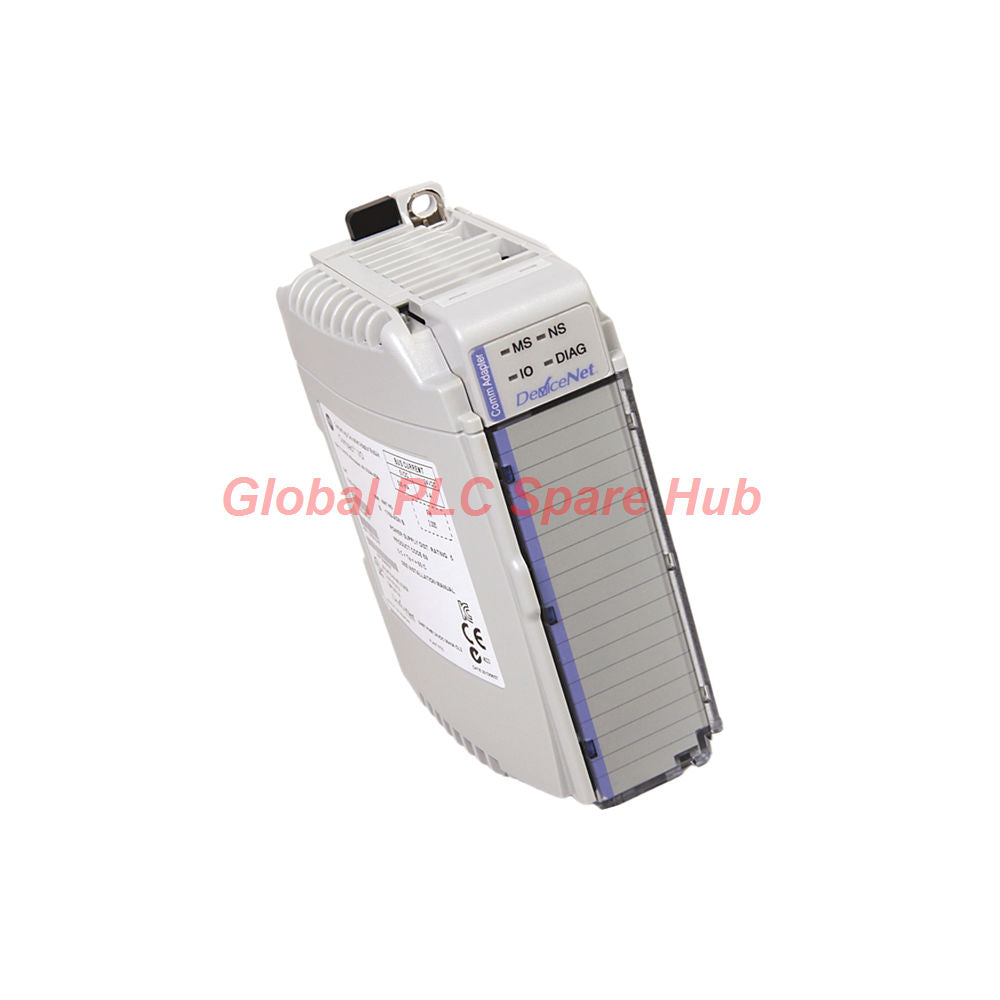

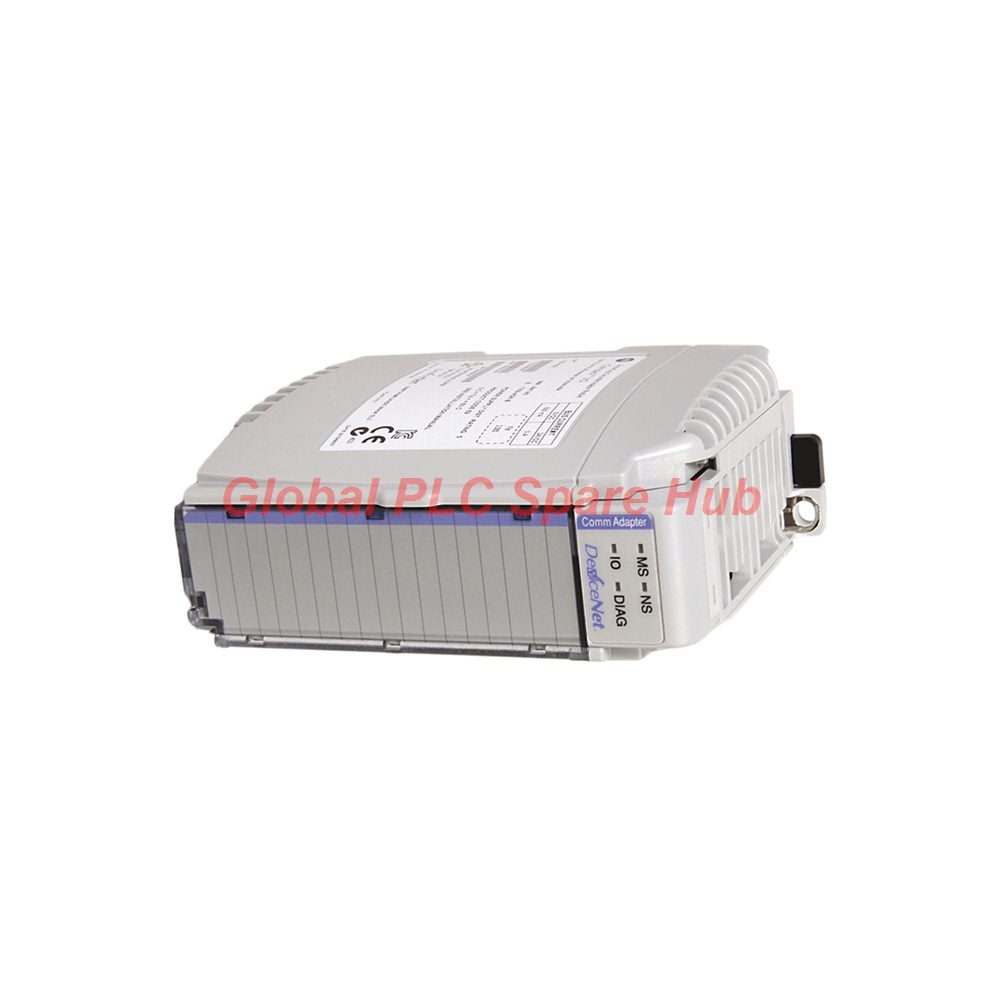

محول شبكة DeviceNet طراز CompactLogix رقم 1769-ADN من Allen-Bradley

هندسة النظام ونظرة عامة وظيفية

يعمل محول 1769-ADN كبوابة اتصال شبكة مفتوحة تربط وحدات التحكم CompactLogix و MicroLogix 1500 من Rockwell Automation ببنى DeviceNet الصناعية. باستخدام بروتوكول الصناعي المشترك (CIP)، تقوم هذه الوحدة بجمع بيانات العمليات في الوقت الفعلي من ما يصل إلى 30 عقدة إدخال/إخراج موزعة، مما يبسط تكامل الأجهزة الميدانية مع تقليل توصيلات خزانة التحكم الكلية.

المعلمات والمواصفات الفنية

التركيب الفيزيائي وبروتوكول التثبيت

• قم بتثبيت وحدة 1769-ADN مباشرة على قضبان DIN الهيكلية القياسية أو قم بتركيبها بإحكام على لوحة خلفية للحاوية.
• تأكد من بقاء المحول ضمن قيود مسافة مصدر الطاقة الصارمة - لا تزيد عن 4 فتحات (السلسلة A) أو 5 فتحات (السلسلة B) بعيدًا عن مصدر طاقة النظام.
• أغلق موصلات ناقل اللوحة الخلفية المجاورة بإحكام؛ إذا حدثت مقاومة ميكانيكية، فافصلها للتحقق من محاذاة الدبابيس قبل إعادة التثبيت.
• قم بإنهاء خطوط الاتصال الرئيسية باستخدام كابلات مزدوجة مجدولة متوافقة مع 802.3 مع موصلات 14 AWG ومقاومات 121 أوم في كلا الطرفين.

التشخيصات المدمجة ومراقبة صحة الشبكة

• توفر مؤشرات LED الحالة الأمامية ثنائية الألوان (أحمر/أخضر) تحققًا مرئيًا في الوقت الفعلي لصحة الوحدة وحالة الشبكة وحلقات الإدخال/الإخراج والتشخيصات.
• تُعزل إجراءات فحص الأخطاء المتقدمة فورًا حالات سقوط العقد، وعدم تطابق معدل الباود، وتقلبات جهد خط الاتصال الرئيسي.
• تسجل سجلات المخزن المؤقت الموسعة حالات شذوذ التكوين لمساعدة مهندسي أرضية المصنع أثناء تشغيل النظام.

التوافق وقابلية توسيع الشبكة

• يتفاعل بسلاسة مع الماسحات الضوئية الرئيسية القديمة بما في ذلك 1769-SDN ومنصات SLC 500 و PLC-5 و ControlLogix.
• يدعم وظائف الرسائل الصريحة والضمنية لتبادل بيانات التحكم عبر شبكات صناعية متعددة البائعين.
• يحل محل رفوف الإدخال/الإخراج السلكية المعقدة بهندسة ناقل تسلسلي مرنة لتقليل عمالة التركيب.

اللوجستيات وشروط الضمان

• مدعومة بضمان شامل لمدة 12 شهرًا يغطي عيوب التصنيع الهيكلية والوظيفية.
• توصيل دولي سريع ومنسق من خلال شركات النقل العالمية المتميزة بما في ذلك FedEx و UPS و DHL.
• تحضير طلب مضمون وإرسال سريع في غضون 24-48 ساعة من التحقق.

المعدات المستهدفة وسيناريوهات التطبيق النموذجية

• أنظمة فرز المواد الآلية التي تستخدم مستشعرات كهروضوئية موزعة وجزر صمام هوائي.
• خطوط آلات التعبئة والتغليف التي تتطلب جمع بيانات غير مركزي عبر إطارات آلات مادية واسعة النطاق.
• تحديثات الأتمتة القديمة للمصانع التي تربط منصات التحكم المدمجة بخطوط اتصال DeviceNet الراسخة.

رؤى وخبرة Global PLC Spare HUB الميدانية

يجب على مهندسي التشغيل الذين ينشرون 1769-ADN حساب قيود مسافة مصدر الطاقة بدقة أثناء تصميم اللوحة. تجاوز عتبة القرب ذات الـ 4 فتحات أو 5 فتحات بالنسبة لمصدر الطاقة يؤدي إلى انخفاض جهد اللوحة الخلفية، مما يؤدي إلى أعطال اتصال متقطعة. تُظهر التجربة الميدانية أيضًا أن تركيب مقاومات إنهاء الخط عالية الجودة بقيمة 121 أوم أمر إلزامي لمنع انعكاسات الإشارة التي تفسد نقل البيانات بسرعة 500 كيلوبت في الثانية.

الأسئلة المتداولة

س: ما هي إرشادات الاختيار التي تحدد ما إذا كان سيتم تكوين سرعة الشبكة عند 125 كيلوبت في الثانية مقابل 500 كيلوبت في الثانية؟
ج: حدد 500 كيلوبت في الثانية لمدى خط اتصال رئيسي فيزيائي قصير يقل عن 100 متر يتطلب تحديثات بيانات عالية السرعة، وخفض إلى 125 كيلوبت في الثانية للمدى الطويل الذي يصل إلى 500 متر.

س: هل يمكن لمحول 1769-ADN التفاعل مع وحدات التحكم الرئيسية غير التابعة لـ Rockwell Automation؟
ج: نعم، طالما أن الماسح الضوئي الرئيسي للطرف الثالث يدعم معلمات اتصال بروتوكول الصناعي المشترك (CIP) القياسية وطلبات الرسائل الصريحة.

س: ما هي خطوات استكشاف الأخطاء وإصلاحها الفورية التي تنطبق إذا ومض مؤشر LED الخاص بحالة الشبكة باللون الأحمر باستمرار؟
ج: افحص خط DeviceNet الرئيسي بحثًا عن كابلات مقطوعة، أو مفاتيح معدل باود غير صحيحة، أو مقابس طرفية مفكوكة، أو مقاومات إنهاء 121 أوم مفقودة.

س: هل مصدر طاقة إضافي ضروري لتشغيل دائرة الإرسال والاستقبال للاتصال عبر DeviceNet؟
ج: نعم، يجب توصيل مصدر طاقة خارجي بجهد 11 إلى 25 فولت تيار مستمر مباشرة بموصل الشبكة لتزويد ناقل الإرسال والاستقبال بالطاقة.

س: ما هي التعديلات على الأجهزة المطلوبة عند ترقية محول من السلسلة A إلى وحدة من السلسلة B؟
ج: ضع في الاعتبار تصنيف مسافة مصدر الطاقة المحسن، حيث تسمح موديلات السلسلة B بالوضع حتى 5 وحدات بعيدًا عن مصدر الطاقة مقارنة بـ 4 وحدات للسلسلة A.
