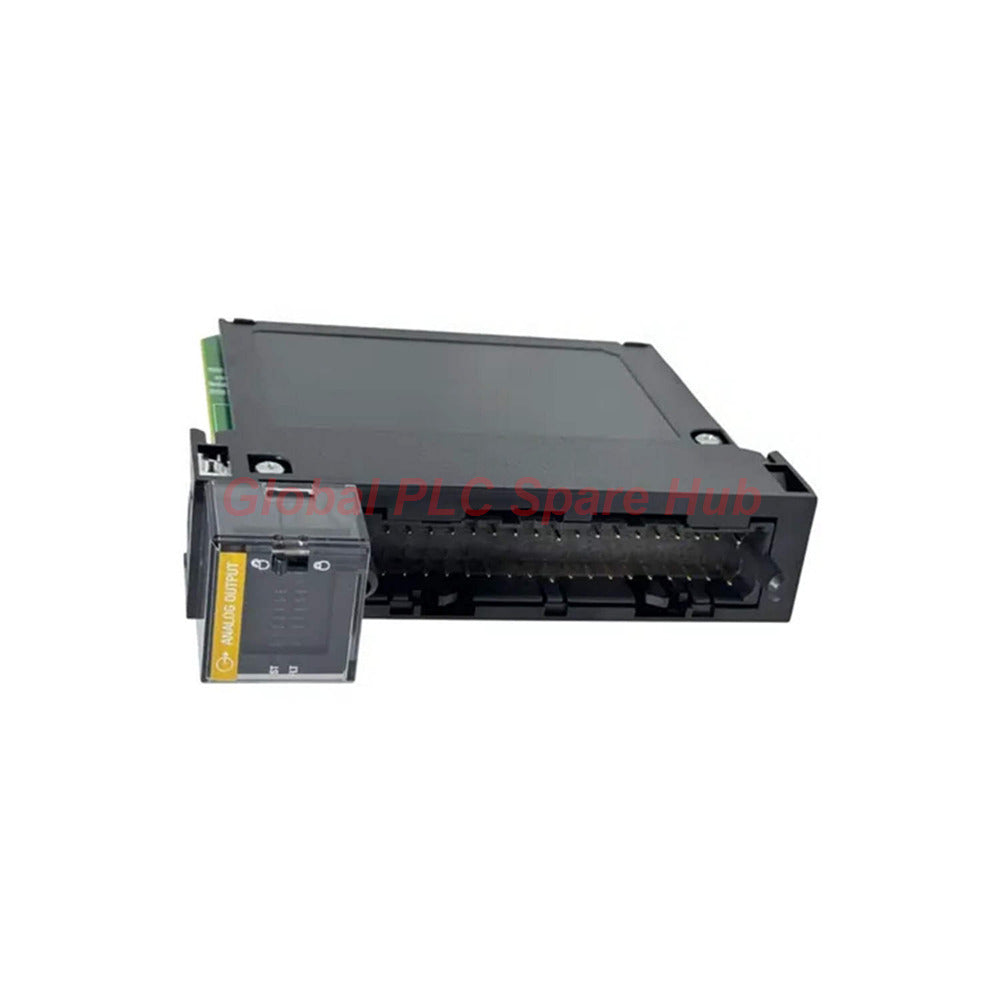

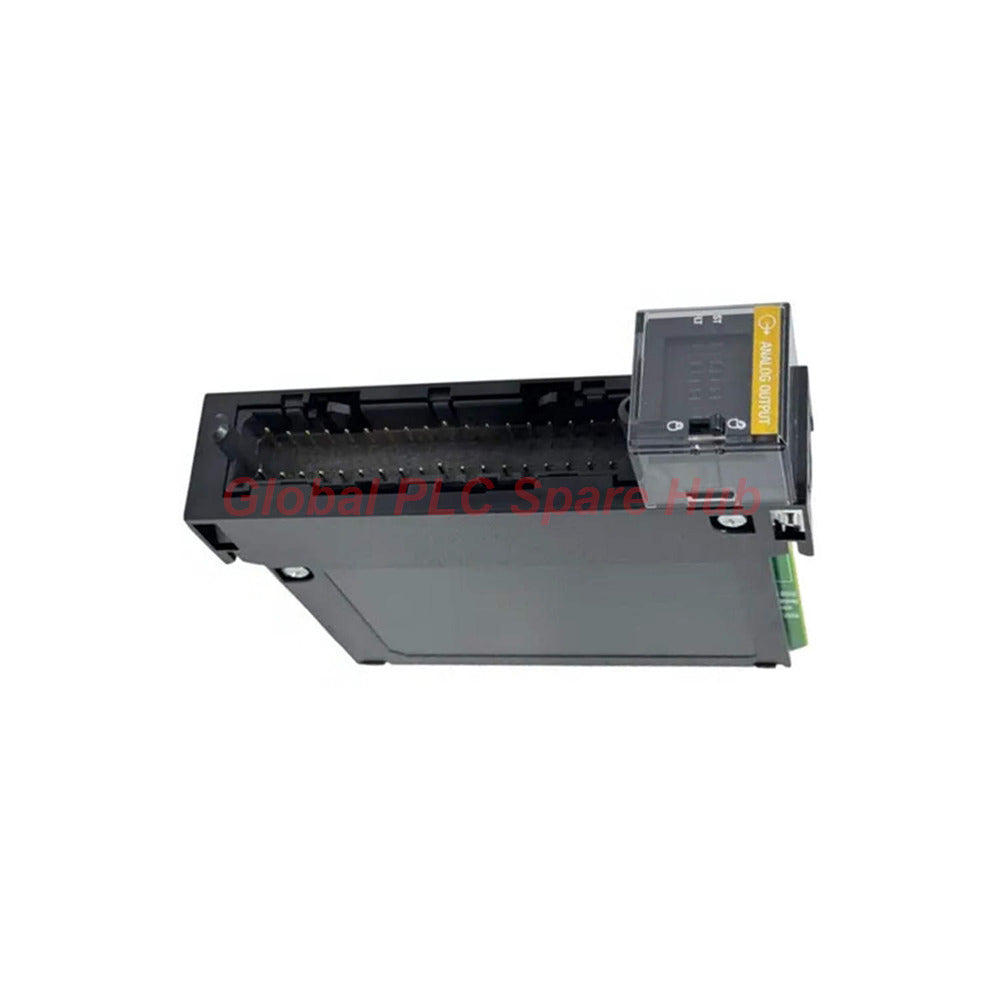

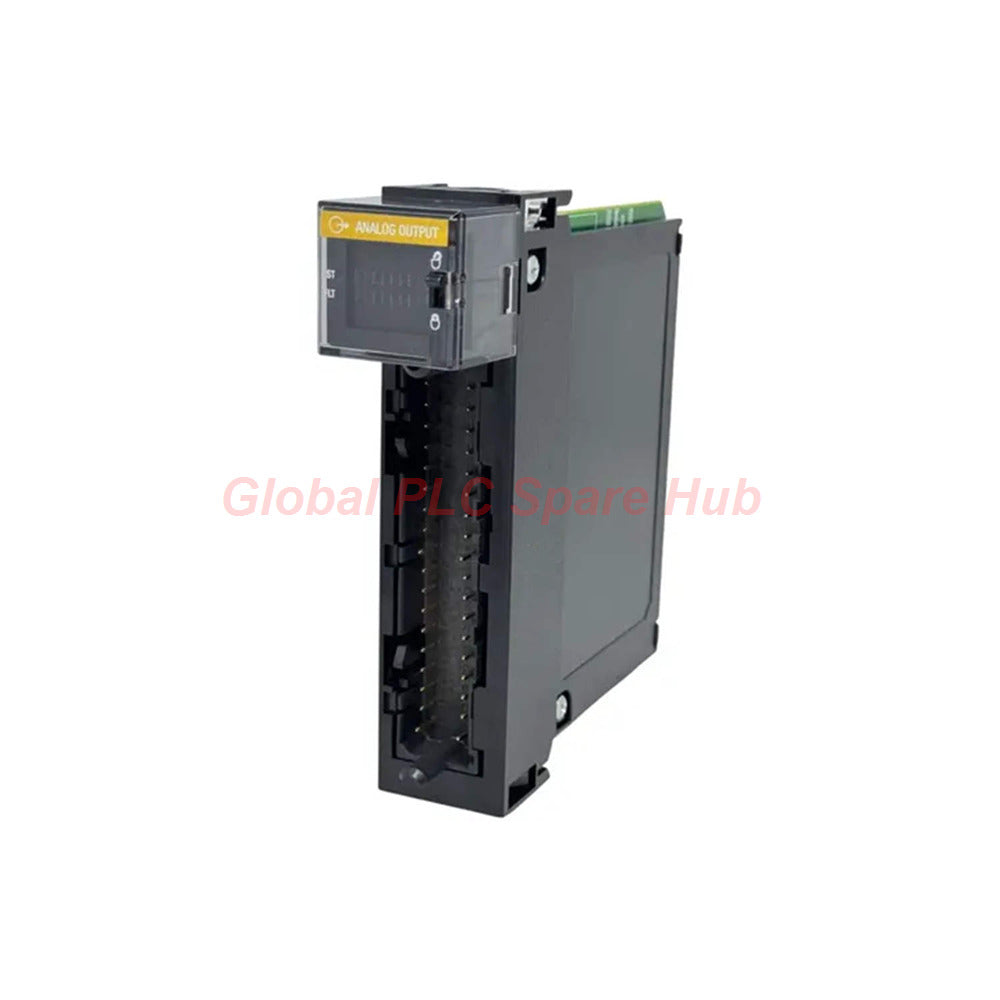

وحدة إخراج تناظري معزولة بـ 8 نقاط Allen-Bradley ControlLogix 1756-OF8I

ملف دقيق للهندسة

وحدة 1756-OF8I هي وحدة إخراج تناظرية عالية الأداء مصممة لهندسة Allen-Bradley ControlLogix. تتميز بثماني قنوات معزولة بشكل فردي، وتوفر إشارات جهد وتيار عالية الدقة لتشغيل المشغلات التعديلية الحساسة وأجهزة التحكم الصناعية. بفضل دقة 16 بت وتنسيق بيانات النقطة العائمة IEEE 32 بت، تضمن تحكمًا موثوقًا به لحلقات العمليات المعقدة.

مصفوفة المواصفات الفنية

• الشركة المصنعة: Allen-Bradley / Rockwell Automation
• رقم الكتالوج: 1756-OF8I
• سعة القناة: 8 مخرجات معزولة بشكل فردي
• أوضاع الجهد: -10…+10 فولت، 0…10 فولت، 0…5 فولت
• أوضاع التيار: 0–20 مللي أمبير، 4–20 مللي أمبير
• دقة التحويل: دقة 16 بت عبر R-Ladder DAC
• جهد العزل: 250 فولت (أساسي/مقوى، اختبار 1500 فولت/2300 فولت)
• طاقة اللوحة الخلفية: 200 مللي أمبير @ 5.1 فولت تيار مستمر / 275 مللي أمبير @ 24 فولت تيار مستمر
• الاتصال: متوافق مع كتل 1756-TBCH، 1756-TBS6H، 1756-TBNH، و 1756-TBSH
• الحماية: حماية من الجهد الزائد (±30 فولت تيار مستمر)، دائرة قصر (جهد)، واكتشاف دائرة مفتوحة (تيار)

التشخيص المتقدم وموثوقية النظام

• سلامة القناة: تضمن وظيفة اكتشاف الدائرة المفتوحة المدمجة (وضع التيار) وحماية الدائرة القصيرة (وضع الجهد) استمرارية عمل النظام.
• إمكانية الفرض: تدعم فرض الإخراج القابل للبرمجة، مما يبسط بشكل كبير إجراءات التشغيل وفحص الحلقة.
• المتانة البيئية: تم اختبارها لتحمل صدمة تشغيلية تبلغ 30G وتقلبات حرارية قاسية (من 0 درجة مئوية إلى 60 درجة مئوية).
• دقة المعايرة: تحافظ على دقة تقييم 0.05% مع حد أدنى من خطأ الوحدة يبلغ 0.1%، وهو أمر بالغ الأهمية للتحكم عالي الدقة.

نظرة عامة على Global PLC Spare HUB

يعد 1756-OF8I المعيار للتحكم التناظري المعزول في البيئات الصعبة. يدرك فريقنا في Global PLC Spare HUB أن هذا هو الحل "المثالي" للتخلص من حلقات الأرض المشتركة في الإعدادات متعددة المشغلات.

• المعدات المناسبة: صمامات تعديل دقيقة، ووحدات تحكم في المحركات متغيرة السرعة، ومضخات جرعات كيميائية.
• ملاءمة التطبيق: ضروري لحوامل الإدخال/الإخراج الموزعة على نطاق واسع حيث يكون العزل الكهربائي بين القنوات إلزاميًا لمنع التداخل.

اللوجستيات والدعم

• اللوجستيات: توصيل سريع دولي عبر FedEx و UPS و DHL.
• سرعة الشحن: يتم إرسال الطلبات في غضون 24-48 ساعة.
• ضمان الخدمة: يتضمن ضمان جودة شامل لمدة 12 شهرًا.

الأسئلة الشائعة من الخبراء

ما هي الفائدة الأساسية لدقة 16 بت في هذه الوحدة المحددة؟
توفر الدقة الأعلى دقة إخراج أدق (0.32 مللي فولت/عدد لـ +/-10 فولت)، مما يمنع "التذبذب" في المشغلات الدقيقة ويوفر استقرارًا فائقًا في تتبع نقطة الضبط.

كيف تساعد ميزة العزل في لوحات التحكم واسعة النطاق؟
يمنع العزل الفردي للقناة التداخل الكهربائي (حلقات الأرض) من الانتشار بين المشغلات المختلفة، مما يضمن أن الجهاز المعيب لا يؤثر على إشارة الإخراج لجهاز آخر.

هل يمكنني مزج نطاقات جهد وتيار الإخراج عبر القنوات الثمانية؟
نعم، يمكن تكوين كل من القنوات الثمانية بشكل مستقل في البرنامج لإشارات الجهد أو التيار بناءً على متطلبات المشغل المحددة لديك.

ما هو الغرض من طريقة تحويل R-Ladder DAC المستخدمة هنا؟
تضمن أداء إخراج رتيبًا، مما يعني أنه كلما زادت إشارة الإدخال، تتحرك إشارة الإخراج دائمًا في الاتجاه الصحيح دون "رموز مفقودة" أو قفزات غير خطية.

كيف يجب أن أختار بين الكتل الطرفية المتاحة (TBCH مقابل TBS6H)؟
اختر الكتلة الطرفية بناءً على مخطط الأسلاك الخاص بك؛ المشبك اللولبي (TBCH) مثالي للأسلاك ذات المقياس القياسي، بينما المشبك الزنبركي (TBS6H) أفضل لتطبيقات الاهتزاز العالي لمنع الارتخاء.
