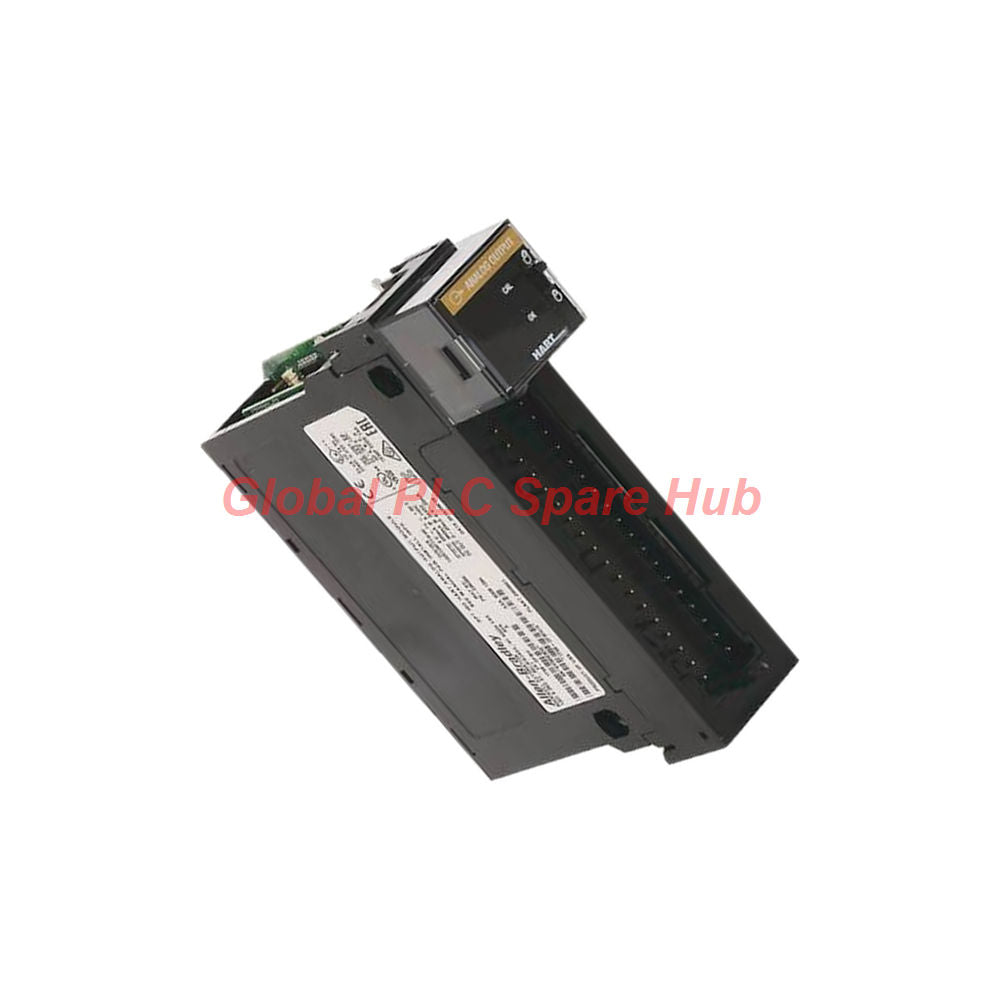

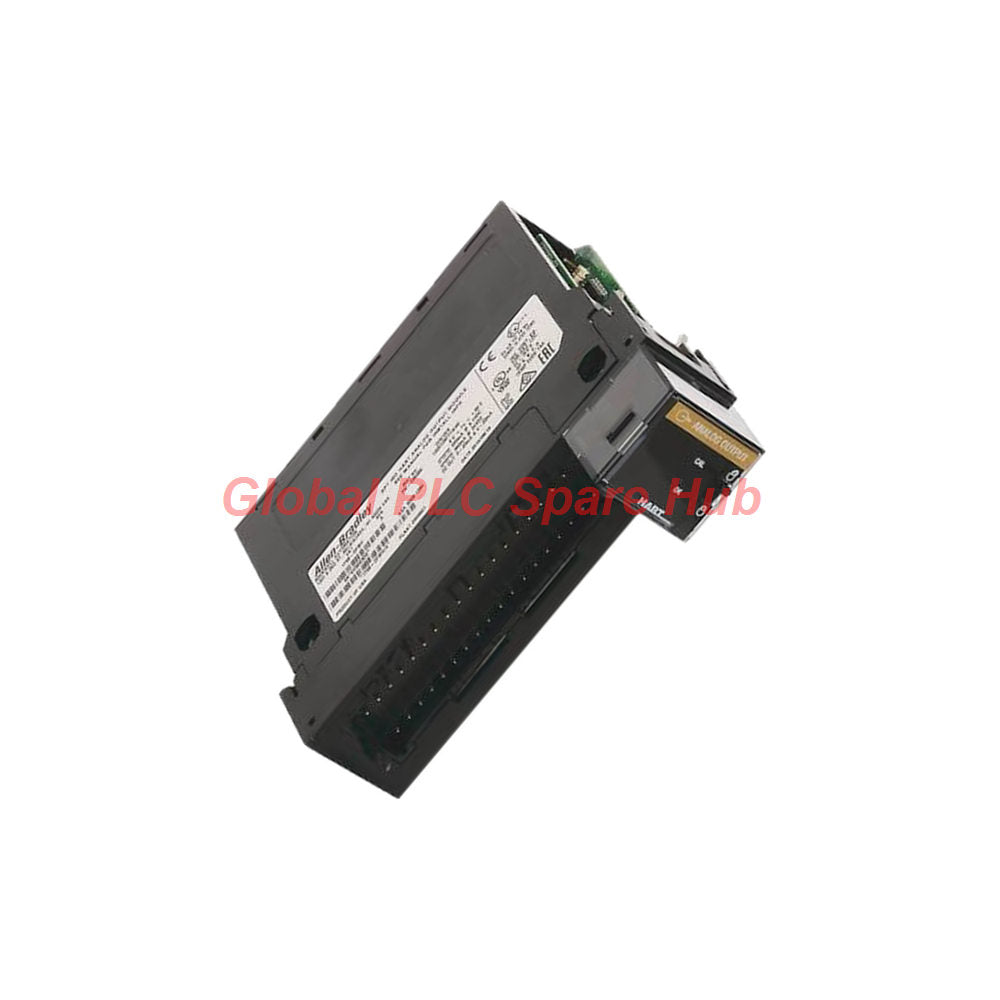

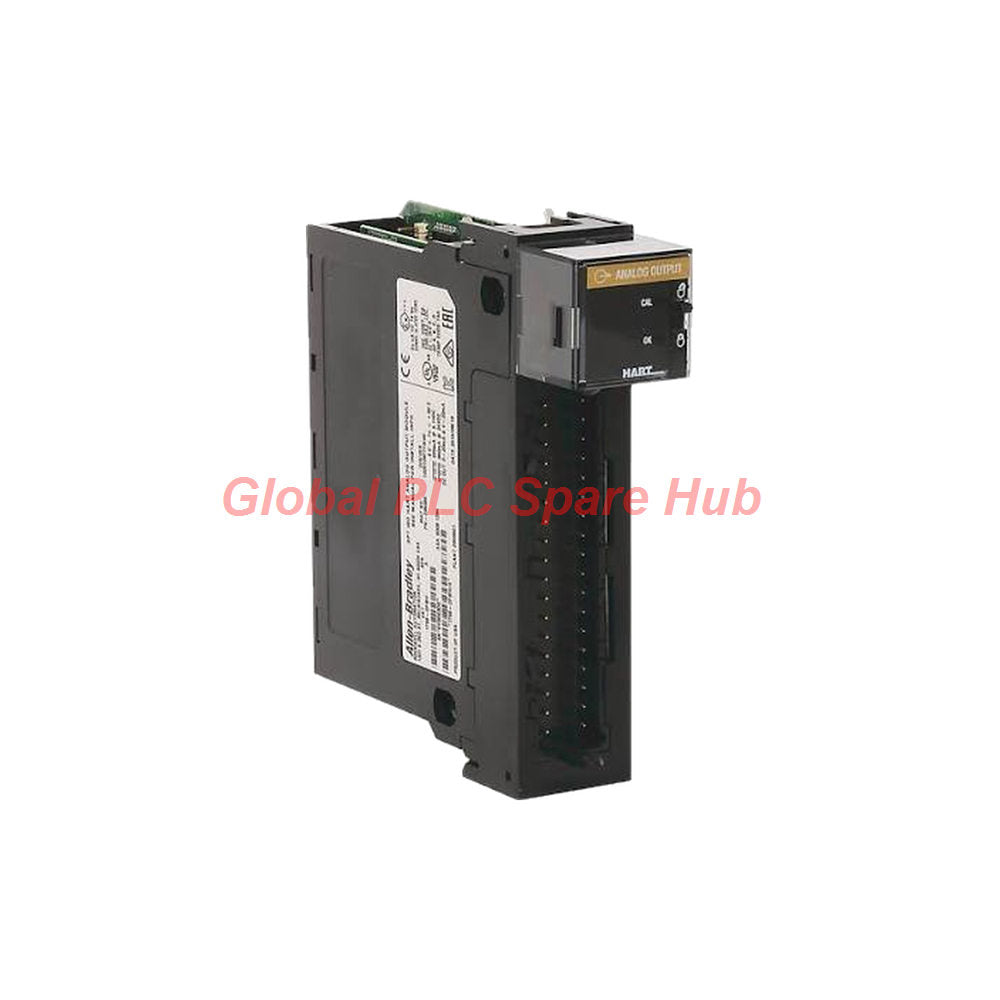

1756-OF8H 8-Channel Analog Output Module Allen-Bradley ControlLogix

وحدة إخراج تناظري ذات 8 قنوات 1756-OF8H Allen-Bradley ControlLogix

Manufacturer: Allen-Bradley
Product No.: 1756-OF8H
Condition： متوفر بالمخزون
Product Type: وحدة إخراج تناظري
Product Origin: USA
Payment: T/T, Western Union
Weight: 420g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة وهندسة معمارية

وحدة **1756-OF8H** هي وحدة خرج تناظري متقدمة مصممة لمنصة التحكم **ControlLogix** من **Allen-Bradley** (Rockwell Automation). مزودة بثماني قنوات خرج تفاضلية ومودم HART (Highway Addressable Remote Transducer) مدمج، تربط وحدة **1756-OF8H** منطق التحكم عالي المستوى بأجهزة حقلية ذكية لتقديم إشارات تيار وجهد دقيقة.

المواصفات الفنية الأساسية

المعلمة	تفاصيل مواصفات الوحدة
المصنع والعلامة التجارية	Rockwell Automation / Allen-Bradley
سلسلة ونوع المنتج	ControlLogix وحدة خرج تناظري بتقنية HART
رقم الجزء في الكتالوج	1756-OF8H
كثافة قنوات الخرج	8 قنوات تفاضلية تدعم الجهد أو التيار
نطاقات خرج الإشارة	التيار: 0-20 مللي أمبير أو 4-20 مللي أمبير؛ الجهد: +/-10 VDC
دقة التحويل	15 إلى 16 بت عبر نطاقات قابلة للتحديد
سحب الطاقة من اللوحة الخلفية	230 مللي أمبير عند 5.1 VDC و 230 مللي أمبير عند 24 VDC (إجمالي 6.54 وات)
تصنيف جهد العزل	50 فولت مستمر (عزل أساسي تم اختباره عند 1500 فولت تيار متردد لمدة 60 ثانية)

أوضاع التشغيل والتوافق مع الأنظمة

تنسيق البيانات: يدعم وضع الأعداد الصحيحة (مضبوط لليسار، مكمل 2) جنبًا إلى جنب مع هياكل بيانات الفاصلة العائمة IEEE 32 بت.
دمج الهيكل: يركب مباشرة في أي فتحة هيكل ControlLogix قياسية من نوع 1756 كعقدة إدخال/إخراج محلية أو بعيدة.
خيارات كتلة الأطراف: يستوعب كتل الأطراف القابلة للإزالة (RTB) مثل 1756-TBNH أو 1756-TBSH أو 1756-TBCH مع تحديد ميكانيكي.
توافق الأسلاك: يدعم مقاييس الأسلاك من 22 إلى 14 AWG لتكوينات السلك الواحد ومن 22 إلى 16 AWG لإعدادات السلك المزدوج.

إرشادات التثبيت وسهولة التشغيل

قم بفصل الطاقة عن اللوحة الخلفية لهيكل ControlLogix قبل إدخال الوحدة في فتحة الهيكل الفردية المخصصة.
قم بتوصيل RTB المختار (1756-TBNH/TBSH) بإحكام، مع ضمان عزم دوران مناسب على براغي الأطراف لمنع الحلقات الميدانية غير المحكمة.
تحقق من أن حلقات اتصال HART موصلة بشكل صحيح بمتطلبات مقاومة الحلقة المناسبة قبل تشغيل الطاقة.
قم بتكوين قياس القناة، وسلوكيات الاستجابة للأخطاء، ومعلمات اكتشاف الدائرة المفتوحة داخل بيئة البرمجة الخاصة بك.

قدرات التشخيص والتطبيقات الصناعية

اكتشاف الدائرة المفتوحة: يتميز باكتشاف الدائرة المفتوحة المدمج لتكوينات خرج التيار عندما تنخفض مستويات الإشارة إلى أقل من 0.1 مللي أمبير.
التبديد الحراري: يحافظ على الاستقرار التشغيلي مع تبديد طاقة يبلغ 4.92 وات وتصنيف تبديد حراري يبلغ 16.78 وحدة حرارية بريطانية/ساعة.
الشهادات: يتوافق مع تصنيفات درجات الحرارة للمناطق الخطرة T4 لأمريكا الشمالية، و ATEX، و IEC.
التطبيقات المستهدفة: يستخدم في مصافي البتروكيماويات، وأنظمة التحكم في المفاعلات الصيدلانية، وخطوط معالجة اللب والورق المستمرة.

رؤية Global PLC Spare HUB

يواجه مهندسو الأتمتة الذين يقومون بتشغيل وحدة **1756-OF8H** بشكل متكرر انقطاعات في الاتصال إذا كانت مقاومة حلقة جهاز HART الحقلي تقع خارج نطاق 250 إلى 500 أوم. أثناء إصلاح مصنع كيميائي مؤخرًا، قام فريقنا الهندسي بحل أخطاء استقصاء HART المتقطعة عن طريق إدخال عوازل حلقات مخصصة، مما يضمن اتصالًا رقميًا ثنائي الاتجاه مستقرًا عبر الأسلاك التناظرية الموجودة.

اللوجستيات والتعبئة وشروط الضمان

محتويات العبوة: 1x وحدة خرج تناظري HART من نوع **1756-OF8H** ControlLogix.
جدول التنفيذ: معالجة الطلبات وإرسالها سريعًا في غضون 24 إلى 48 ساعة.
اللوجستيات العالمية: شحن آمن في جميع أنحاء العالم يتم التعامل معه عبر FedEx و UPS و DHL.
ضمان الجودة: مدعوم بالكامل بضمان تشغيل قياسي لمدة 12 شهرًا.

الأسئلة الشائعة (FAQ) ودليل الشراء

س: ما هو الفرق في وقت الاستقرار عند التشغيل مع أو بدون تنشيط مودم HART؟

ج: يبلغ وقت استقرار التيار أقل من 23 مللي ثانية بدون تمكين HART، ويمتد إلى أقل من 37 مللي ثانية عندما يقوم مودم اتصال HART باستقصاء الأجهزة الحقلية بنشاط.

س: هل يمكن عزل قنوات الخرج الفردية عن بعضها البعض في هذه الوحدة؟

ج: لا، يتم الحفاظ على عزل الوحدة بشكل صارم بين قنوات الخرج وجانب منطق اللوحة الخلفية؛ لا تتميز القنوات الفردية بعزل قناة إلى قناة.

س: كيف تتعامل الوحدة مع تحويل الإشارة داخليًا؟

ج: تستخدم محولًا رقميًا إلى تناظري (DAC) داخليًا يعتمد على بنية سلم R، مما يضمن تحويل خرج رتيب مع عدم وجود رموز مفقودة.

س: ما هي حدود درجة الحرارة والرطوبة البيئية المطبقة أثناء التشغيل؟

ج: تعمل الوحدة بشكل موثوق في درجات حرارة تتراوح من 0 درجة مئوية إلى 60 درجة مئوية مع رطوبة نسبية غير مكثفة تتراوح من 5% إلى 95%.

س: دليل الشراء: متى يجب علي اختيار كتلة الأطراف 1756-TBNH بدلاً من 1756-TBSH؟

ج: اختر 1756-TBNH إذا كان التثبيت الخاص بك يتطلب مرونة لتوصيلات الأسلاك المزدوجة (حتى 14 AWG سلك واحد أو 16 AWG سلك مزدوج)، في حين يقتصر 1756-TBSH بشكل صارم على توصيلات الأسلاك الفردية.
