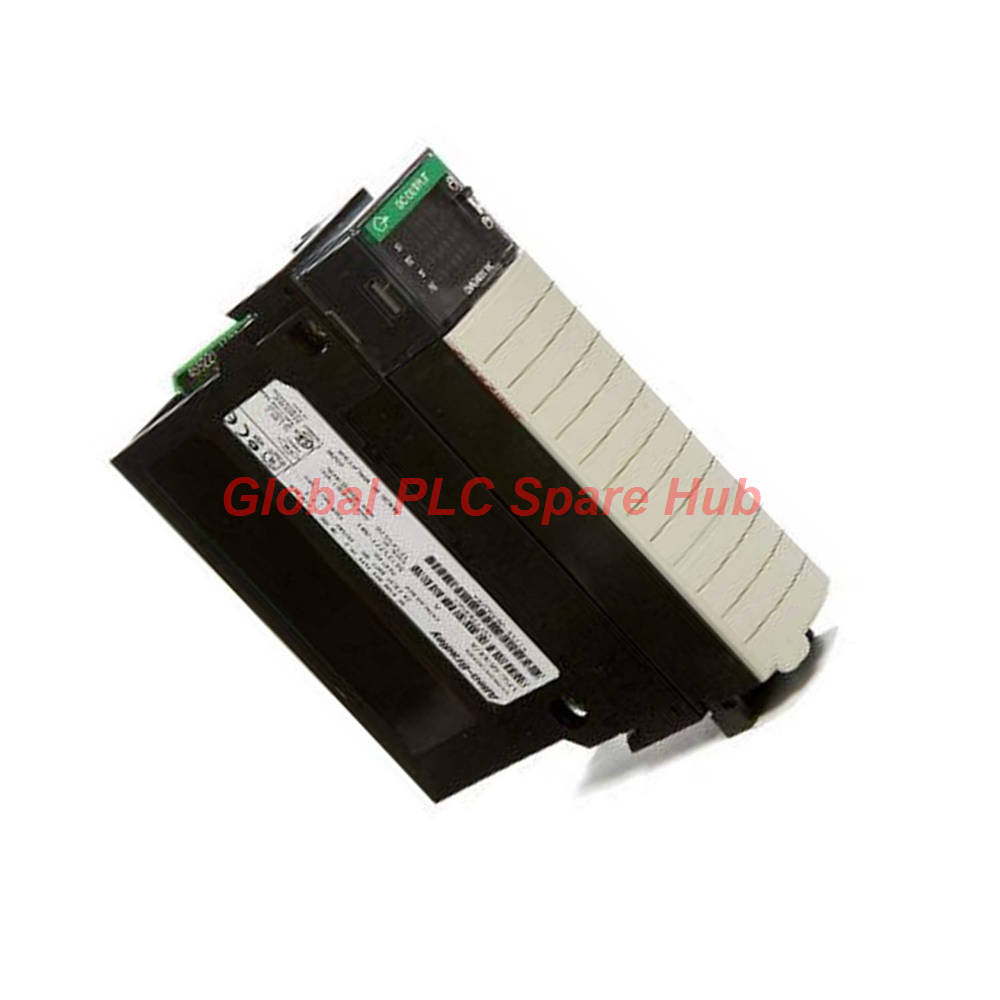

1756-OB32 وحدة إخراج تيار مستمر من Allen-Bradley ControlLogix - وحدة 32 نقطة

نظرة عامة على الهندسة التنفيذية

يُعد 1756-OB32 وحدة إخراج تيار مستمر منفصلة وعالية الكثافة وذات 32 قناة، صممتها شركة Allen-Bradley / Rockwell Automation لمنصة التشغيل الآلي ControlLogix. صُممت هذه الوحدة ذات الفتحة الواحدة لتكوينات المصدر ضمن نطاق تشغيل من 10 إلى 31.2 فولت تيار مستمر، وهي تدفع بكفاءة مشغلات الألواح الحرجة - مثل الملفات اللولبية والموصلات ومصابيح الإشارة وصفارات الإنذار - مع زيادة كفاءة مساحة الخزانة في هياكل الشاسيه المحلية أو البعيدة.

مصفوفة المواصفات الفنية

الهندسة المعمارية الوظيفية والربط الميداني

• توزيع القنوات وتوفير المصادر
  • تتميز بـ 32 قناة إخراج فردية مفصولة إلى مجموعات مستقلة لدعم الأسلاك الميدانية المنظمة.
  • تعمل بشكل صارم في تكوين مصدر، مما يوفر جهد تبديل إيجابي للأحمال المتصلة.
• دمج كتلة طرفية قابلة للإزالة (RTB)
  • تتصل بالأسلاك الميدانية عبر الكتل الطرفية 1756-TBCH أو 1756-TBS6H.
  • تسمح بنقل RTB بالكامل أثناء استبدال الوحدة دون إزعاج إنهاءات الأسلاك المادية من جانب الحقل.

رؤية Global PLC Spare HUB

رؤية Global PLC Spare HUB: عند تصميم لوحات تحكم عالية الكثافة باستخدام 1756-OB32، يجب على المهندسين مراعاة التخفيض الحراري عندما تصل درجات الحرارة المحيطة إلى 60 درجة مئوية. يتطلب تشغيل جميع القنوات الـ 32 في وقت واحد بالقرب من حد 0.35 أمبير تدفق هواء كافٍ للمرفقات أو تباعدًا جنبًا إلى جنب لمنع الإجهاد الحراري المبكر على مكونات التبديل ذات الحالة الصلبة الداخلية.

التشخيص واستكشاف الأخطاء وإصلاحها ومراقبة الحالة

• مؤشرات LED للوحة الأمامية
  • توفر مؤشرات LED الفردية المخصصة للقناة تأكيدًا مرئيًا فوريًا لأوامر إخراج وحدة التحكم مقابل حالة الحمل الفعلية.
• حالات الأخطاء والبرامج القابلة للتكوين
  • تدعم السلوكيات القابلة للتخصيص لكل نقطة في أوضاع الأخطاء والبرامج، مما يوفر خيارات لـ الاحتفاظ بالحالة الأخيرة، أو التشغيل، أو الإيقاف اعتمادًا على متطلبات السلامة.

الخدمات اللوجستية والضمان والوفاء بالطلب

• الشحن الدولي السريع
  • إرسال سريع عالمي مضمون عبر FedEx و UPS و DHL في غضون 24-48 ساعة من تسوية الطلب.
• ضمان المصنع الشامل
  • مدعوم بضمان كامل لمدة 12 شهرًا يضمن الاعتمادية التشغيلية الكاملة.
• معايير التعبئة والتغليف
  • يتم تسليمه في عبوات صناعية مانعة للكهرباء الساكنة ومختومة لحماية الدوائر الحساسة أثناء النقل.

التطبيقات المستهدفة والمعدات المدعومة

• أتمتة الآلات الصناعية عالية الكثافة التي تتطلب كتل إخراج منفصلة مدمجة.
• بنوك تشغيل صمامات التحكم في العمليات ولوحات إعلان المؤشرات.
• أنظمة مناولة المواد الآلية التي تستخدم قطرات الإدخال/الإخراج عن بُعد ControlLogix.

الأسئلة الشائعة للمحترفين

• ما هو الصمامات الخارجية المحددة الموصى بها لحماية قنوات الإخراج 1756-OB32؟

  توصي الشركة المصنعة باستخدام صمامات سريعة المفعول 5x20mm 800 mA، مثل Littelfuse p/n SP001.1003 أو Schurter p/n 216.800، لحماية الأحمال الميدانية المتصلة.

• هل يمكن لـ 1756-OB32 دعم أجهزة الإدخال أو الإخراج الميدانية الغارقة؟

  لا، هذه الوحدة المحددة مصممة حصريًا لتكوينات الإخراج المصدرية، مما يعني أنها توفر تيارًا للحمل؛ تتطلب التكوينات الغارقة رقم كتالوج وحدة بديلة.

• كيف تتصرف الوحدة عندما تنتقل وحدة التحكم إلى وضع البرنامج؟

  يمكنك تكوين كل نقطة على حدة إما للاحتفاظ بحالتها النشطة الأخيرة، أو الإجبار على الإيقاف تمامًا، أو الإجبار على التشغيل اعتمادًا على بروتوكول الحالة الآمنة لتطبيقك.

• ما هي فائدة الصيانة التي توفرها الكتل الطرفية المتوافقة 1756-TBCH و 1756-TBS6H؟

  تسمح للفنيين بفك وتوصيل مجموعة الكتلة الطرفية بأكملها كقطعة واحدة أثناء تبديل الأجهزة، مما يلغي الحاجة إلى إعادة توصيل الأسلاك المملة.

• ما الذي يسبب حالة حمل زائد غير متوقعة على القنوات الفردية لـ 1756-OB32؟

  عادةً ما تنبع الأحمال الزائدة من الملفات اللولبية الميدانية القصيرة، أو الارتداد الاستقرائي المفرط بدون صمامات ثنائية كافية للارتداد، أو سحب أكثر من 0.5 أمبير لكل نقطة عند 50 درجة مئوية.
