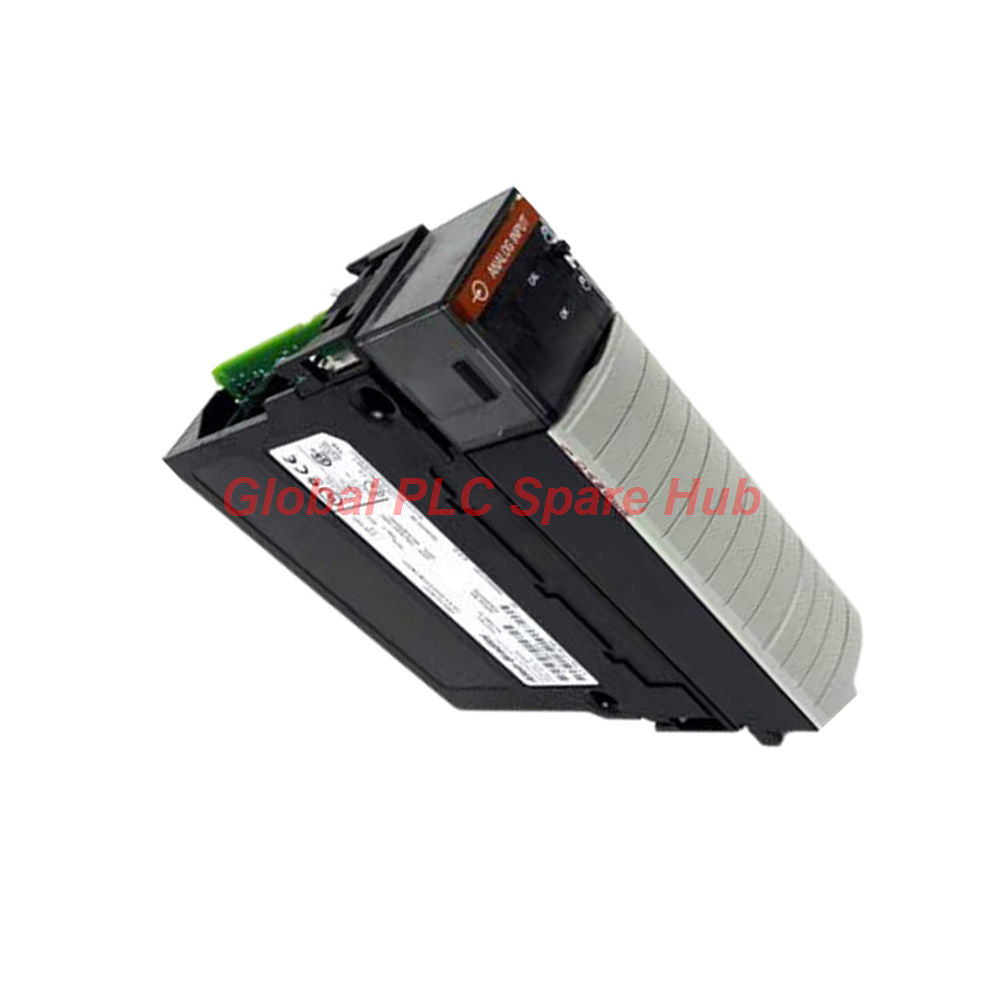

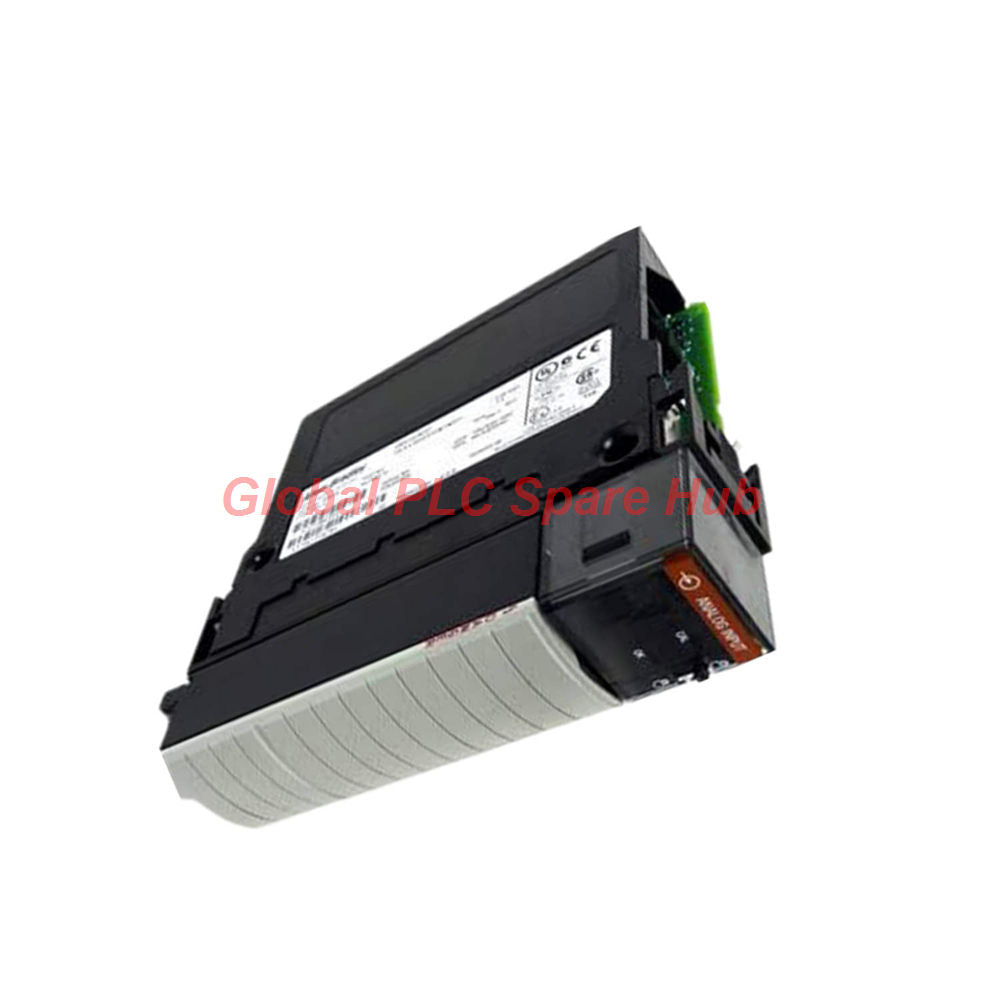

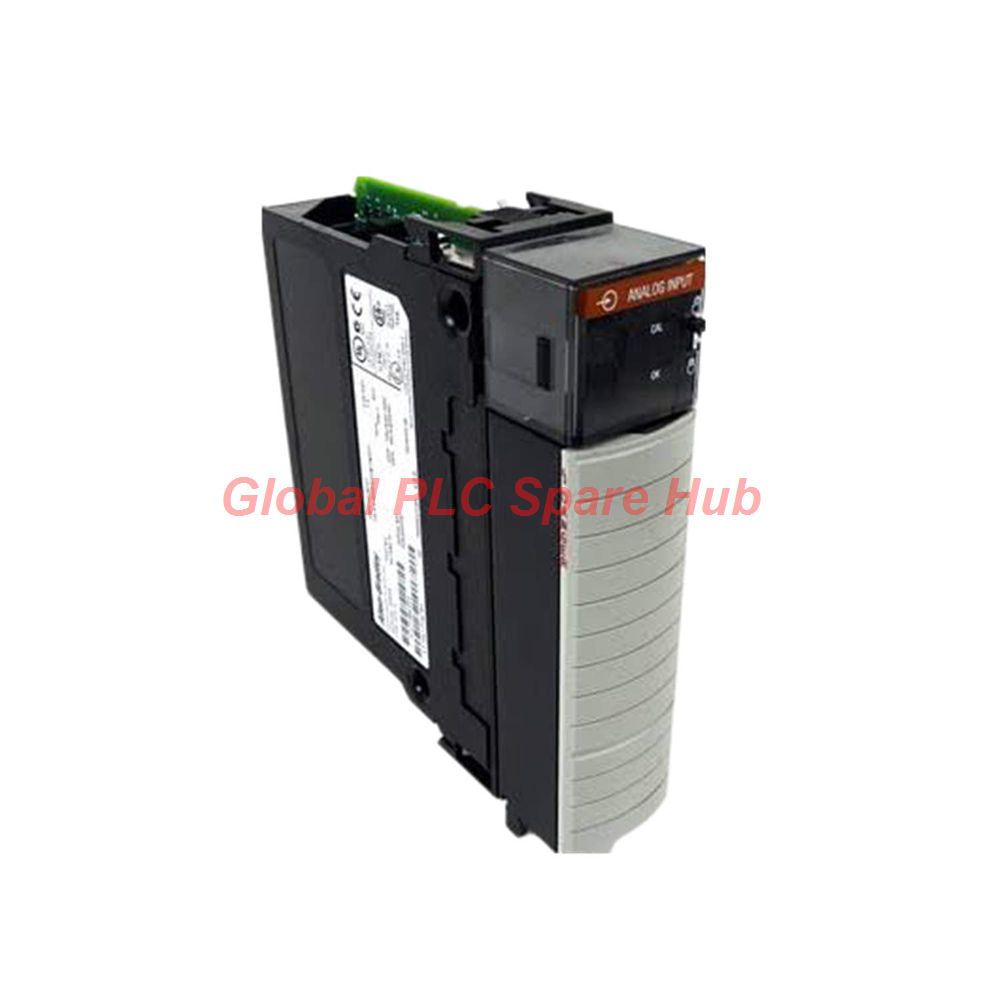

بطاقة التيار الكهربائي ذات 8 قنوات 1756-IF8 من روكويل أوتوميشن جديدة
Manufacturer: Allen-Bradley
Product No.: 1756-IF8
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال التناظرية
Product Origin: USA
Payment: T/T, Western Union
Weight: 420g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
وحدة Allen-Bradley / Rockwell Automation 1756-IF8 هي وحدة إدخال تناظري عالية الدقة مصممة لنظام ControlLogix. تقوم بتحويل إشارات الجهد والتيار من المجال إلى قيم رقمية 15 بت أو 16 بت باستخدام تحويل سيجما-دلتا. بناءً على طوبولوجيا الأسلاك، تعمل كواجهة أحادية الطرف ذات 8 قنوات، أو تفاضلية ذات 4 قنوات، أو تفاضلية عالية السرعة ذات قناتين لأجهزة القياس الصناعية.
المواصفات التقنية
| فئة المعلمة | تفاصيل المواصفات التقنية |
|---|---|
| العلامة التجارية | Allen-Bradley / Rockwell Automation |
| سلسلة المنتجات | نظام ControlLogix |
| رقم الجزء | 1756-IF8 |
| نوع الوحدة | وحدة إدخال تناظري (الجهد / التيار) |
| سعة القناة | 8 أحادية الطرف، 4 تفاضلية، أو 2 تفاضلية عالية السرعة |
| نطاقات إشارة الإدخال | ±10 VDC, 0–10 VDC, 0–5 VDC, 0–20 mA (4–20 mA قابلة للتكوين) |
| طريقة تحويل الإشارة | محول Sigma-Delta A/D |
| الدقة الرقمية | ±10.25V: 15-bit + sign (320 µV/cnt) | 0–10.25V: 16-bit (160 µV/cnt) 0–5.125V: 16-bit (80 µV/cnt) | 0–20.5mA: 16-bit (0.32 µA/cnt) |
| إخراج تنسيق البيانات | وضع الأعداد الصحيحة (تكملة ثنائية محاذاة لليسار) / نقطة عائمة IEEE 32 بت |
| وقت مسح الوحدة | أحادي الطرف: 16–488 مللي ثانية | تفاضلي: 8–244 مللي ثانية | عالي السرعة: 5–122 مللي ثانية |
| حماية من الجهد الزائد | 30 VDC كحد أقصى (وضع الجهد) | 8 VDC كحد أقصى (وضع التيار) |
| سحب طاقة اللوحة الخلفية | 150 مللي أمبير @ 5.1 VDC | 40 مللي أمبير @ 24 VDC |
| تبديد الطاقة | 1.73 واط (وضع الجهد) | 2.33 واط (وضع التيار) |
| كتل طرفية متوافقة | 36-Pin RTB: 1756-TBCH (برغي) أو 1756-TBS6H (مشبك زنبركي) |
توافق النظام وطوبولوجيا توصيل القنوات
يتم تركيب 1756-IF8 في أي هيكل ControlLogix قياسي ويتواصل عبر اللوحة الخلفية مع وحدات التحكم المحلية أو البعيدة. تستخدم توصيلات المجال كتلة طرفية قابلة للإزالة (RTB) ذات 36 سنًا. يختار مصممو النظام من ثلاثة خيارات توصيل مميزة: 8 قنوات أحادية الطرف تشترك في أرضي مشترك لكثافة نقاط عالية؛ 4 قنوات تفاضلية لرفض الضوضاء الكهربائية ذات الوضع المشترك؛ أو قناتان تفاضليتان عاليتا السرعة لأخذ عينات سريعة للعمليات الديناميكية.
إرشادات التثبيت والتركيب
تأكد من عزل طاقة اللوحة الخلفية قبل إدخال الوحدة في دليل بطاقة الهيكل. ادفع بقوة حتى تنغلق مشابك التثبيت العلوية والسفلية. قم بإعداد المفتاح الميكانيكي على الكتلة الطرفية القابلة للإزالة ذات 36 سنًا (1756-TBCH أو 1756-TBS6H) لمنع التوصيل الخاطئ. تأكد من توصيل أجهزة إرسال المجال ذات الحلقة الحالية بمقاومات دقيقة خارجية 250 أوم أو بمصدر طاقة حلقة مناسب وفقًا لمخططات الأسلاك الرسمية.
قدرات التشخيص ومراقبة التشغيل
توفر مؤشرات LED الأمامية حالة مرئية فورية لصحة الوحدة وحالات القنوات الفردية. تتميز الوحدة بترشيح رقمي مدمج، وعتبات إنذار العملية (عالية، عالية جداً، منخفضة، منخفضة جداً)، وإنذارات معدل، واكتشاف انقطاع الأسلاك لحلقات 4-20 مللي أمبير. تقوم التشخيصات الذاتية الداخلية المستمرة بالإبلاغ عن حالة تجاوز النطاق، أو تحت النطاق، أو خطأ الأجهزة مباشرة في قاعدة بيانات علامات وحدة التحكم Studio 5000.
المعدات المستهدفة وسيناريوهات التطبيقات الصناعية
- مراقبة أجهزة إرسال درجة حرارة وضغط العملية في وحدات المعالجة الكيميائية.
- ربط عدادات التدفق وإشارات مستشعرات المستوى في محطات معالجة المياه.
- تتبع تغذية الموضع الأمامية وردود فعل محول الشد في خطوط مناولة الويب.
- مراقبة الضغط عالي السرعة في الدوائر الهيدروليكية لقولبة حقن البلاستيك.
رؤية Global PLC Spare HUB
في محطات المعالجة التي تعاني من اختلافات كبيرة في الجهد الأرضي بين أجهزة المجال وخزانة التحكم، يمكن أن يؤدي التوصيل أحادي الطرف على 1756-IF8 إلى انحراف في قياس خط الأساس. يؤدي تبديل تكوين الوحدة إلى الوضع التفاضلي إلى استقرار القراءات على الفور عن طريق إلغاء جهود الحلقة الأرضية. بالإضافة إلى ذلك، عند قياس حلقات 4-20 مللي أمبير، قم بتمكين اكتشاف انقطاع الأسلاك في البرنامج حتى تؤدي كابلات المستشعر المقطوعة إلى حدوث خطأ فوري بدلاً من عرض قيم سلبية مضللة.
دليل الاختيار والشراء
اختر 1756-IF8 للاستحواذ التناظري متعدد القنوات القياسي الذي يتطلب ما يصل إلى 8 مدخلات لكل فتحة. إذا كان نظامك يتطلب عزلًا بصريًا بين القنوات لعزل الفولتية الميدانية عالية الوضع المشترك، فقم بتقييم وحدة 1756-IF8I المعزولة بدلاً من ذلك. اختر الكتلة الطرفية اللولبية 1756-TBCH للأسلاك الميدانية القياسية، أو نسخة المشبك الزنبركي 1756-TBS6H لخزانات التحكم عالية الاهتزاز.
الشهادات ومحتويات العبوة وضمان 12 شهرًا
يتم شحن كل وحدة في عبوتها الأصلية من المصنع كاملةً بالوثائق الفنية وإرشادات التثبيت. جميع الوحدات مدعومة بضمان استبدال شامل لمدة 12 شهرًا يغطي أداء المكونات وسلامة التصنيع.
شروط الشحن والتسليم السريع
يتم إرسال الطلبات في غضون 24 إلى 48 ساعة بعد تأكيد الدفع. يتم توفير النقل الجوي السريع العالمي عبر FedEx أو UPS أو DHL. يتم إنشاء أرقام تتبع البريد الإلكتروني التلقائية بمجرد تسليم الطرود إلى شركة الشحن.
الأسئلة الشائعة (FAQ)
س: كيف يؤثر التبديل من التوصيل أحادي الطرف إلى التوصيل التفاضلي على قنوات الإدخال المتاحة؟
ج: يؤدي التوصيل التفاضلي إلى إقران أطراف الإدخال لعزل الإشارات، مما يقلل من قنوات الإدخال القابلة للاستخدام من 8 أحادية الطرف إلى 4 تفاضلية (أو 2 تفاضلية عالية السرعة).
س: ما الذي يتسبب في بقاء قراءة حلقة 4-20 مللي أمبير على هذه البطاقة ثابتة عند الصفر أو تحت النطاق؟
ج: يؤدي انقطاع سلك الإشارة أو حلقة جهاز الإرسال المفتوحة إلى تشغيل اكتشاف انقطاع الأسلاك؛ تحقق من جهد طاقة الحلقة وقم بقياس التيار المضمن باستخدام مقياس متعدد.
س: هل يمكن للفنيين خلط إشارات دخل الجهد والتيار على قنوات مختلفة من نفس الوحدة؟
ج: نعم، يتم تكوين كل قناة بشكل فردي في برنامج Studio 5000 لنطاق الجهد أو التيار دون التأثير على القنوات المجاورة.
س: ما هي نماذج الكتل الطرفية المتوافقة مع بطاقة الواجهة التناظرية ذات 36 سنًا هذه؟
ج: تتطلب الوحدة إما الكتلة الطرفية اللولبية القياسية 1756-TBCH أو الكتلة الطرفية ذات المشبك الزنبركي 1756-TBS6H.
س: كيف يختار المهندسون بين وضع الأعداد الصحيحة وتنسيقات البيانات ذات النقطة العائمة IEEE؟
ج: اختر تنسيق النقطة العائمة في تكوين البرنامج للتحجيم المباشر إلى الوحدات الهندسية (مثل PSI، درجة مئوية)، أو وضع الأعداد الصحيحة لعدد A/D الخام.
