1756-IF6I وحدة إدخال تناظري من روكويل أوتوميشن: وحدة دقيقة بست نقاط

اقتناء الإشارة الدقيق: نظرة عامة على 1756-IF6I

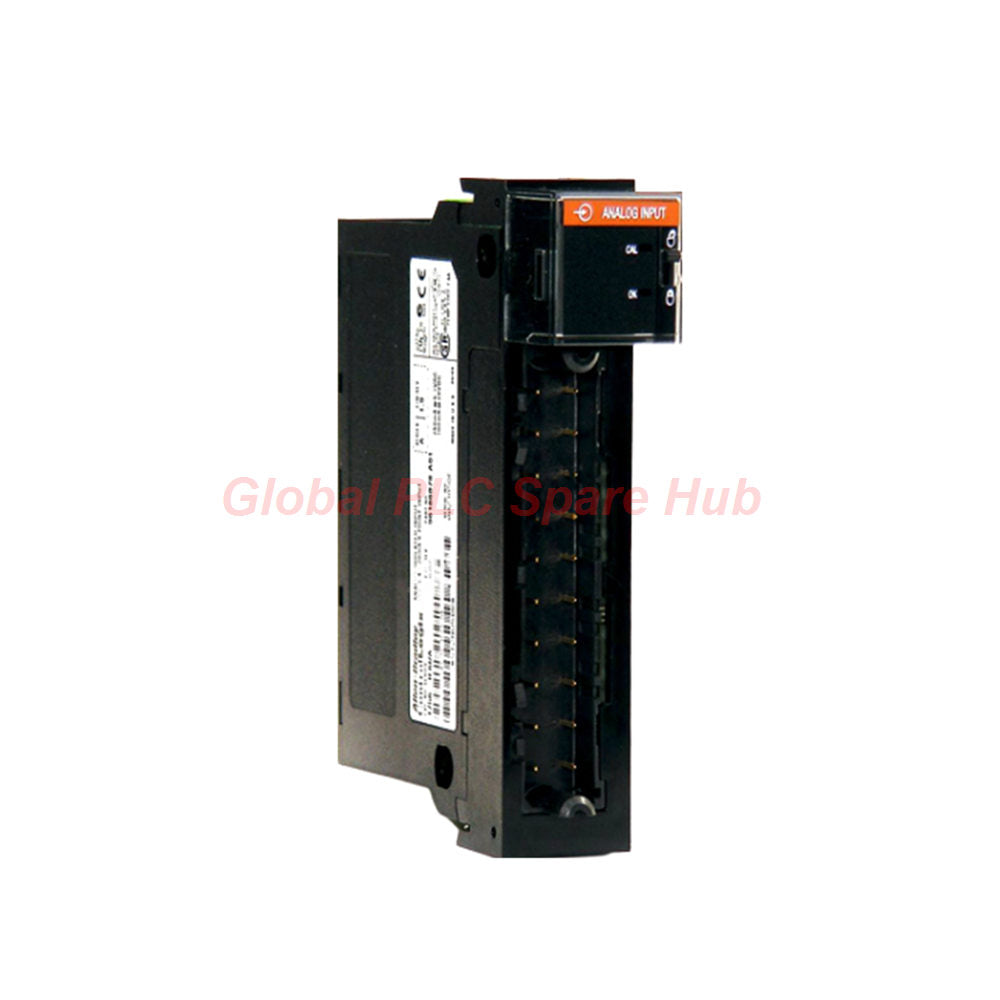

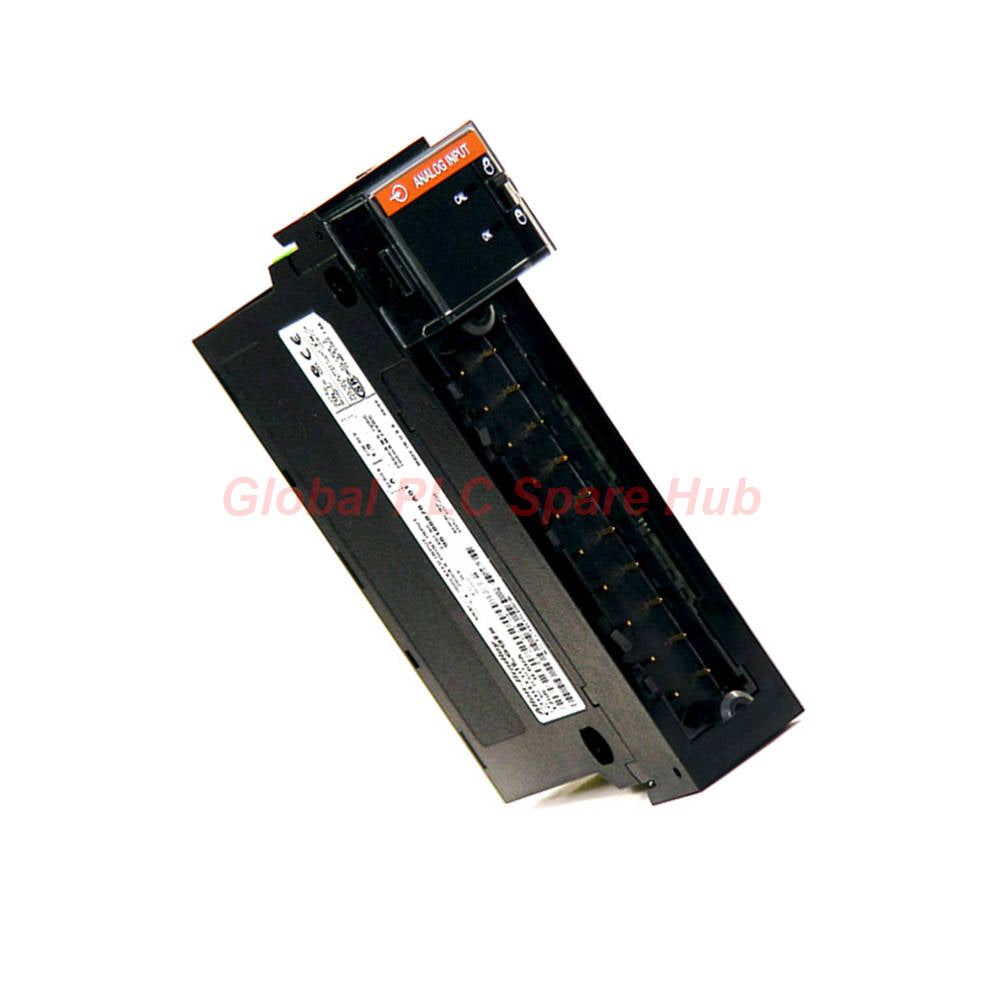

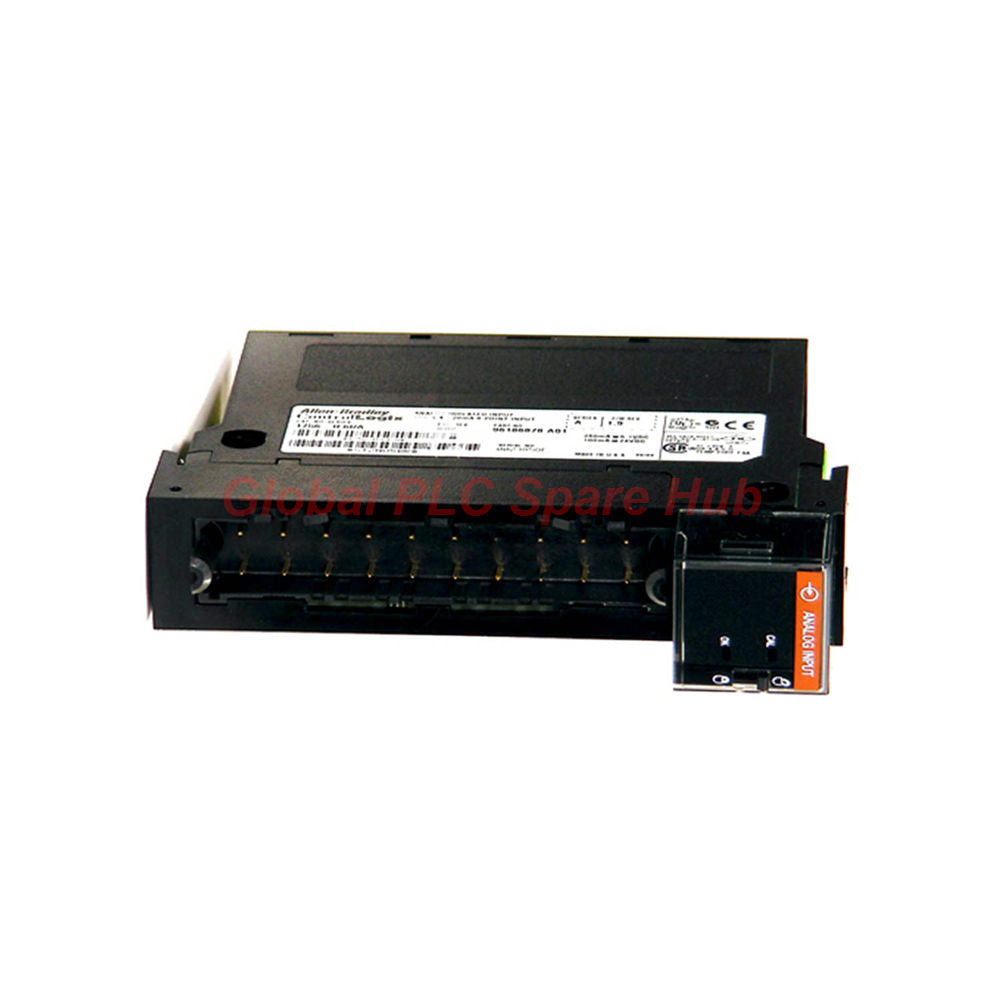

يُعد 1756-IF6I وحدة إدخال تناظرية عالية الأداء مصممة لمنصة ControlLogix. يتميز بست قنوات معزولة بشكل فردي، مما يوفر مناعة فائقة ضد الضوضاء ويمنع حلقات التأريض في حلقات التحكم الصناعية الحساسة. باستخدام طريقة تحويل سيجما-دلتا المتقدمة، توفر هذه الوحدة دقة 16 بت عبر نطاقات جهد وتيار متعددة، مما يضمن الحصول على بيانات عالية الدقة للمتغيرات الحرجة للعملية.

المواصفات الفنية الرئيسية

• العلامة التجارية/الطراز: Allen-Bradley 1756-IF6I ControlLogix
• المدخلات: 6 نقاط معزولة بشكل فردي
• نطاقات الإشارة: ±10.5 فولت، 0-10.5 فولت، 0-5.25 فولت، 0-21 مللي أمبير
• الدقة: 16 بت (تحويل سيجما-دلتا)
• تنسيقات البيانات: وضع العدد الصحيح أو النقطة العائمة IEEE 32 بت
• تيار اللوحة الخلفية: 250 مللي أمبير (5 فولت) / 100 مللي أمبير (24 فولت)
• مطلوب RTB: 1756-TBNH أو 1756-TBSH (20 دبوسًا)
• التبريد: سلبي، قائم على الحمل الحراري

التشخيصات المتقدمة وذكاء العملية

• التصفية المتكاملة: تعمل مرشحات الشق القابلة للتهيئة على إزالة ضوضاء الخط، بينما تعمل المرشحات الرقمية على تنعيم التقلبات اللحظية للإشارة.
• أخذ العينات في الوقت الفعلي (RTS): تتيح فترات RPI و RTS القابلة للتعديل مزامنة دقيقة مع منطق وحدة التحكم.
• مراقبة الأعطال: يضمن الكشف المدمج عن قطع الأسلاك وتنبيهات النطاق الأقل/الأعلى سلامة الحلقة.
• مجموعة الإنذارات: تتميز بإنذارات عملية شاملة (حدود عليا/دنيا) وإنذارات معدل التغير لتطبيقات النقطة العائمة.

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، نعتبر 1756-IF6I مكونًا حيويًا للتحكم في العمليات المعقدة. يُعد عزل القنوات الفردية ميزة ضخمة في إعدادات الإرسال المتعددة، مما يلغي بشكل فعال التشويش المتقاطع الذي غالبًا ما يوجد في الأنظمة التناظرية ذات المرجع المشترك. هذه الوحدة هي "المعيار الذهبي" للربط مع أجهزة إرسال الضغط ودرجة الحرارة والتدفق في بيئات SCADA الشاقة. إذا كنت تنفذ حلقة PID تتطلب متغيرات عملية مستقرة وعالية الدقة، فإن 1756-IF6I يوفر الموثوقية اللازمة لاستقرار التشغيل على المدى الطويل.

الخدمات اللوجستية والتزام الجودة

• التسليم السريع: شحن عالمي سريع عبر FedEx أو UPS أو DHL.
• الشحن: معالجة الطلبات السريعة في غضون 24-48 ساعة.
• الضمان: ضمان جودة لمدة 12 شهرًا وفقًا للمعايير الصناعية.
• الموثوقية: أجهزة احترافية لتطبيقات صناعية حرجة.

الأسئلة الشائعة الفنية ودليل الاختيار

لماذا يعتبر 1756-IF6I "معزولاً"؟
على عكس الوحدات التناظرية القياسية، توفر هذه الوحدة عزلًا كهربائيًا بين كل قناة إدخال. وهذا يمنع التيارات الدائرية بين أجهزة الإرسال التي قد تتشارك في تأريض مشترك، مما يزيد بشكل كبير من دقة القياس.

هل يجب أن أختار تنسيق بيانات العدد الصحيح أم النقطة العائمة؟
استخدم النقطة العائمة إذا كنت تحتاج إلى تمثيل مباشر للوحدات الهندسية لواجهات HMI/SCADA؛ استخدم وضع العدد الصحيح إذا كنت تحتاج إلى تقليل حجم حزمة البيانات لسرعة الاتصال بالشبكة العالية.

كيف أحل أخطاء اكتشاف "قطع الأسلاك"؟
أولاً، تأكد من إحكام قفل الكتلة الطرفية. إذا استمر الخطأ، استخدم مقياس متعدد للتحقق من تدفق التيار في الحلقة؛ سيتسبب السلك المفصول أو جهاز الإرسال المعطل في تشغيل إنذار التشخيص بالوحدة على الفور.

ما هو مرشح الشق الذي يجب أن أختاره لتقليل الضوضاء؟
اختر إعداد المرشح الذي يتوافق مع تردد خط الطاقة في منطقتك (مثل 50 هرتز أو 60 هرتز). مطابقة مرشح الشق لتردد التداخل هي الطريقة الأكثر فعالية للتخلص من همهمة شبكة الطاقة من بياناتك.

هل يمكنني مزج إشارات الجهد والتيار على نفس الوحدة؟
نعم، يمكنك تهيئة كل قناة من القنوات الست بشكل مستقل. هذا التنوع يجعل 1756-IF6I خيارًا ممتازًا للخزانات التي تدير مجموعة متنوعة من أنواع المستشعرات، بشرط أن تقع ضمن نطاقات الجهد/التيار المدعومة.
