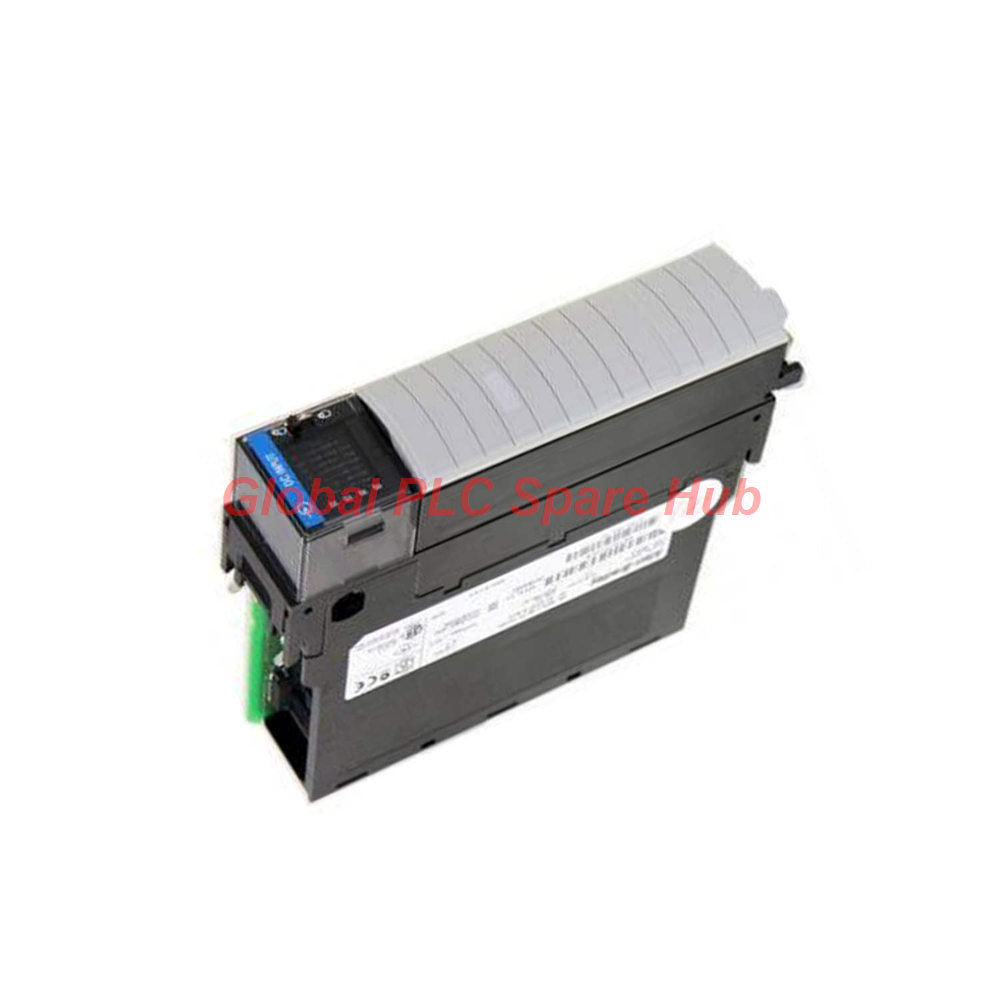

وحدة الإدخال 1756-IB32 من ألين برادلي كونترول لوجيك ذات 32 نقطة

نظرة عامة على المنتج

1756-IB32 هو وحدة إدخال تيار مستمر منفصلة متطورة بـ 32 قناة، مصممة خصيصًا لنظام أتمتة Allen-Bradley ControlLogix. صُممت هذه الوحدة لتحسين هياكل التحكم الصناعية عالية الكثافة، وتلتقط المدخلات الرقمية من نوع "sink" ضمن نطاق تشغيل من 10 إلى 31.2 فولت تيار مستمر. يعتمد مهندسو الأتمتة الصناعية على 1756-IB32 لتقديم معالجة إشارات موثوقة، ومفاتيح إلكترونية مرنة، وتكامل سلس مع اللوحة الخلفية عبر عمليات التصنيع المعقدة.

المواصفات الفنية

• العلامة التجارية: ألن برادلي / روكويل أتمتة
• السلسلة: منصة ControlLogix
• رقم القطعة: 1756-IB32
• نوع المنتج: وحدة إدخال رقمية تيار مستمر
• عدد المدخلات: 32 قناة إدخال مقسمة إلى مجموعتين (2) من 16 نقطة
• جهد الإدخال الاسمي: 24 فولت تيار مستمر (Sink)
• نطاق جهد التشغيل: 10 إلى 31.2 فولت تيار مستمر
• تيار الإدخال: 5.5 مللي أمبير كحد أقصى لكل نقطة؛ تيار حالة الإيقاف $\le$ 1.5 مللي أمبير
• سحب التيار من اللوحة الخلفية: 100 مللي أمبير عند 5.1 فولت تيار مستمر؛ 2 مللي أمبير عند 24 فولت تيار مستمر
• تبديد الطاقة: 6.2 واط كحد أقصى عند 60 درجة مئوية (21.1 وحدة حرارية بريطانية/ساعة تبديد حراري)
• تأخير استجابة الإدخال: من إيقاف إلى تشغيل (380 ميكروثانية كحد أقصى + وقت الفلتر)؛ من تشغيل إلى إيقاف (420 ميكروثانية كحد أقصى + وقت الفلتر)
• كتل طرفية متوافقة: كتل طرفية قابلة للإزالة (RTB) من نوع 1756-TBCH أو 1756-TBS6H

دليل التثبيت والتكامل

• وضع الشاسيه: قم بتركيب وحدة 1756-IB32 في أي فتحة متاحة عبر شاسيه ControlLogix المحلي أو رفوف الإدخال/الإخراج الموزعة.
• توصيل الأسلاك الطرفية: قم بتوصيل الإشارات الميدانية بإحكام باستخدام كتلة طرفية قابلة للإزالة (RTB) بـ 36 طرفًا (مثل 1756-TBCH أو 1756-TBS6H) لتمكين الاستبدال النمطي السريع دون إعادة توصيل الأسلاك.
• المفاتيح الإلكترونية: قم بتكوين معلمات المفاتيح الإلكترونية داخل Studio 5000 / Logix Designer لمنع أخطاء عدم تطابق الوحدة المادية أثناء دورات الصيانة.
• ميزانية طاقة اللوحة الخلفية: ضع في الاعتبار سحب التيار للوحدة 5.1 فولت تيار مستمر (100 مللي أمبير) و 24 فولت تيار مستمر (2 مللي أمبير) عند حساب إجمالي سعة مصدر الطاقة لشاسيه ControlLogix الخاص بك.

سهولة التشغيل والصيانة

• مرشحات إدخال قابلة للتكوين: قم ببرمجة إعدادات مرشح مخصصة (من 0 إلى 18 مللي ثانية) مباشرة من وحدة المعالجة المركزية للقضاء على ارتداد الإشارة غير المنتظم ومنع تنشيط الخطوط الكاذبة.
• مراقبة التشخيص: استخدم مؤشرات حالة الوحدة وتشخيصات وحدة التحكم Logix لتتبع الأخطاء البسيطة والأخطاء الرئيسية وصحة اللوحة الخلفية في الوقت الفعلي.
• فترة طلب الحزمة (RPI): اضبط ترددات تحديث الشبكة بدقة عبر إعدادات RPI القابلة للتكوين لموازنة تدفق البيانات والحمل الزائد لمعالجة وحدة التحكم.

التوافق والشهادات

• توافق وحدة التحكم: متوافق تمامًا مع وحدات التحكم Allen-Bradley ControlLogix وأنظمة التحكم الموزعة Plant PAx (DCS).
• تكامل الشبكة: يدعم الاتصالات المجدولة عبر معماريات اتصال اللوحة الخلفية ControlNet و EtherNet/IP.
• المعايير الصناعية: مُصنع لتلبية معايير جودة Rockwell Automation الصارمة للبيئات الصناعية القاسية.

قائمة التعبئة وشروط الضمان

• قائمة التعبئة: وحدة إدخال رقمية 1756-IB32 واحدة (1)، غلاف واقي مضاد للكهرباء الساكنة، ووثيقة معلومات الأجهزة (تُباع RTB بشكل منفصل أو مجمعة حسب تكوين الطلب).
• شروط الضمان: مدعومة بالكامل بضمان شامل لمدة 12 شهرًا يغطي السلامة الهيكلية والأداء التشغيلي من تاريخ الشراء.

الشحن والخدمات اللوجستية

• شبكة البريد السريع: شحن عالمي آمن وسريع يتم من خلال شركات الشحن الموثوقة بما في ذلك FedEx و UPS و DHL.
• نافذة التنفيذ: يتم التحقق من الطلبات، وتعبئتها بإحكام، وشحنها في غضون 24-48 ساعة لتقليل وقت التوقف غير المتوقع للمصنع.

مشاهد التطبيق النموذجية

• تصنيع السيارات: مراقبة إشارات التغذية الراجعة المنفصلة عالية الكثافة من مفاتيح التقارب وأزرار الضغط والخلايا الضوئية على خطوط التجميع.
• مصانع التحكم في العمليات: الربط مع مصفوفات المستشعرات الميدانية داخل بيئات Plant PAx DCS للمعالجة الكيميائية والمادية المستمرة.
• أنظمة التعبئة والناقلات: التقاط انتقالات الحالة الرقمية السريعة من بوابات الفرز ومفاتيح التعشيق الأمني على خطوط النقل عالية السرعة.

رؤية وخبرة Global PLC Spare HUB الميدانية

عند تنفيذ وحدات عالية الكثافة مثل 1756-IB32 في بيئات بها ضوضاء كهربائية، غالبًا ما يواجه مهندسو الميدان مشغلات مستشعر غير منتظمة ناتجة عن التداخل الكهرومغناطيسي. بناءً على خبرة التركيب الميداني، يوصي فريقنا الهندسي بتمكين تصفية الإدخال البرمجية للوحدة (ضبط المرشحات على 2 مللي ثانية أو أعلى) وضمان التوصيل الصحيح للوحة DIN وتأريض اللوحة للقضاء على حالات الإيجابية الكاذبة والحفاظ على جمع بيانات مستقر.

الأسئلة المتداولة

ما هو الغرض من أوقات مرشح الإدخال القابلة للتكوين في 1756-IB32؟

تسمح أوقات مرشح الإدخال للمهندسين بقمع الضوضاء الكهربائية وارتداد جهات الاتصال عن طريق تأخير استجابة الوحدة لتغييرات الحالة، مما يمنع المشغلات الخاطئة في البيئات الصناعية.

هل يمكن استبدال 1756-IB32 دون فصل أسلاك المجال؟

نعم، بفضل تصميم الكتلة الطرفية القابلة للإزالة (RTB) (مثل 1756-TBCH)، يمكن تبديل الوحدة ميكانيكيًا دون تعطيل الأسلاك الخارجية للمجال.

كيف يتم تجميع قنوات الإدخال في هذه الوحدة ذات 32 نقطة؟

تنقسم قنوات الإدخال الـ 32 إلى مجموعتين (2) مستقلتين من 16 نقطة لكل منهما، مما يسمح بإدارة الأسلاك والعزل المنظم.

ما هي بيئة البرامج المطلوبة لتكوين معلمات الوحدة؟

يتم تكوين الوحدة باستخدام برنامج Rockwell Automation's Studio 5000 Logix Designer، حيث يمكنك تعيين معلمات RPI والمفاتيح الإلكترونية والمرشحات.

ما هي عوامل الشراء الرئيسية التي يجب تقييمها عند استبدال بطاقة إدخال ControlLogix؟

تحقق دائمًا من سعة الفتحة المتاحة في الرف الخاص بك، وحدود تحميل مصدر طاقة اللوحة الخلفية، ونطاق جهد التشغيل (10-31.2 فولت تيار مستمر)، وتوافق الكتلة الطرفية قبل الطلب.
