1747-SDN وحدة ماسح DeviceNet من روكويل أوتوميشن، سلسلة SLC 500

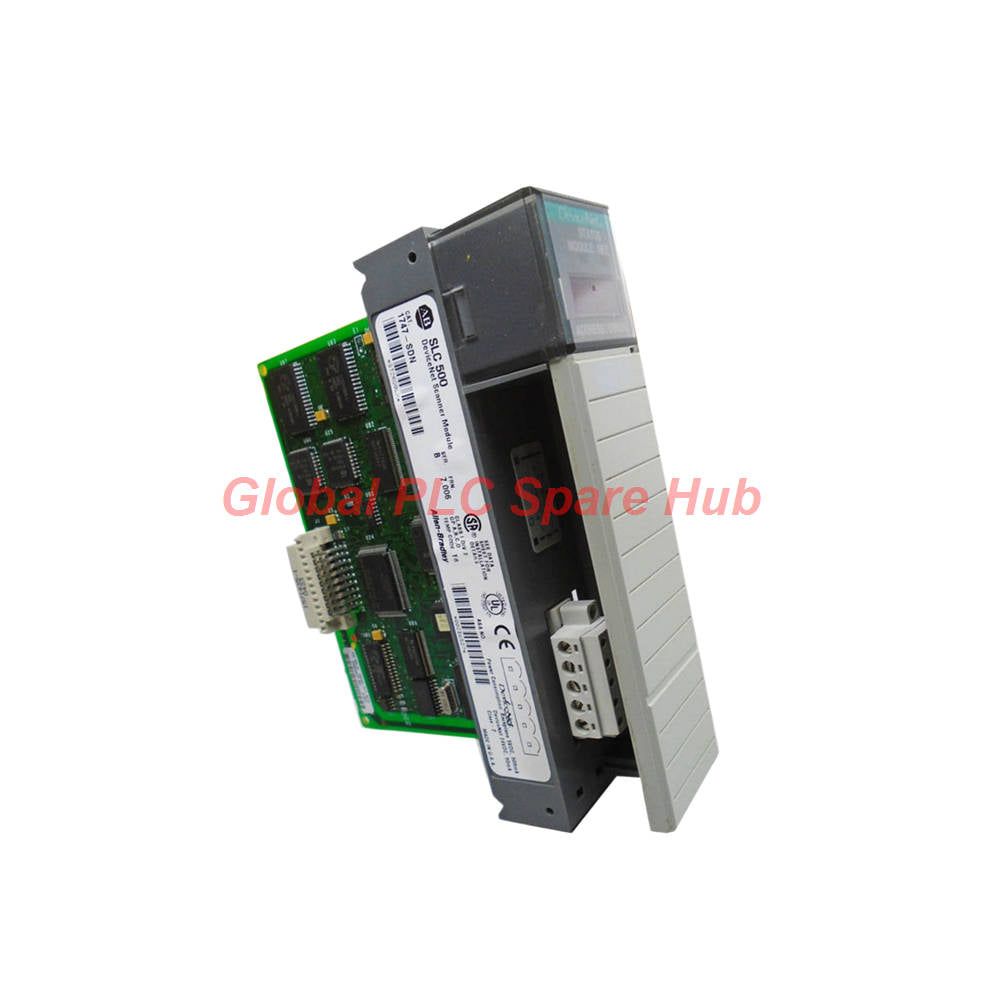

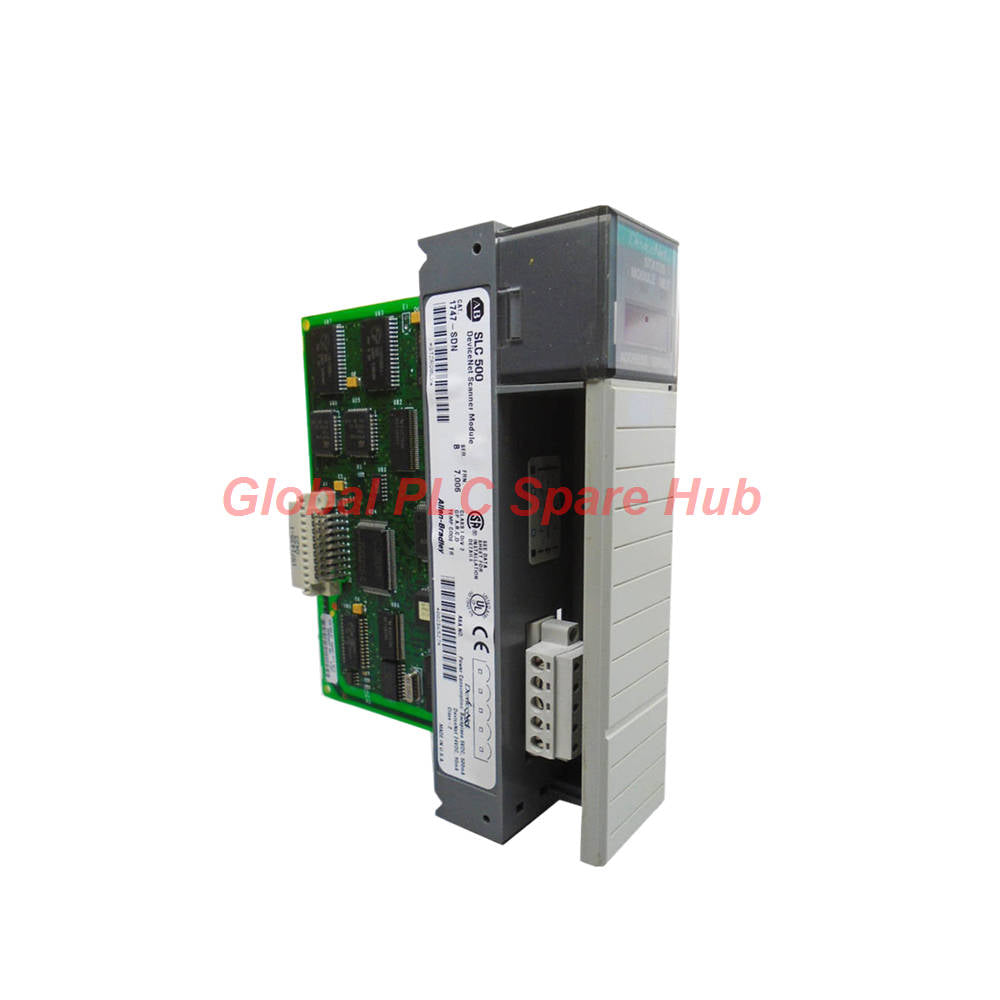

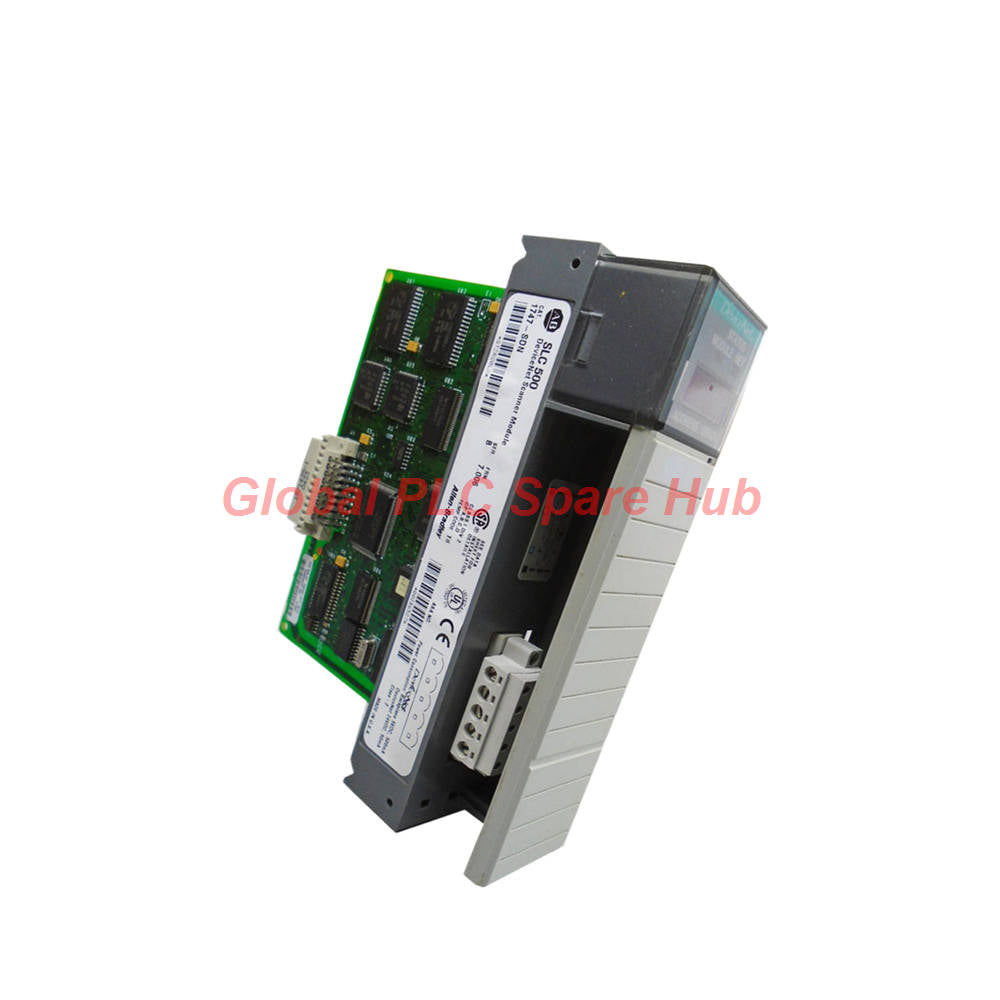

وحدة ماسح DeviceNet‏ 1747-SDN من Allen-Bradley لمنصة SLC 500

تُعد Allen-Bradley 1747-SDN وحدة ماسح DeviceNet تشغل فتحة واحدة، ومخصصة لمنصة وحدات التحكم القابلة للبرمجة SLC 500. وتتبادل بيانات الإدخال/الإخراج ومعلومات التهيئة وحالة الأجهزة بين معالج SLC متوافق وأجهزة DeviceNet.

تدعم وحدة الماسح اتصالات الإدخال/الإخراج بأنماط الاستطلاع (Polled) والنبضة (Strobe) والتغيير عند حدوث الحالة (Change-of-State) والدورية (Cyclic). كما تدعم وظيفة المرور (Pass-Through) في التهيئات المتوافقة. ويمكن للمهندسين استخدام هذه الميزات لدمج المحركات الموزعة ومهايئات الإدخال/الإخراج البعيدة ومعدات التحكم بالمحركات وغيرها من الأجهزة المزودة بـ DeviceNet في نظام تحكم SLC 500.

• الشركة المصنّعة: Rockwell Automation
• العلامة التجارية: Allen-Bradley
• رقم الكتالوج: 1747-SDN
• السلسلة: SLC 500
• نوع الوحدة: وحدة ماسح DeviceNet
• متطلبات الفتحات: فتحة واحدة في الهيكل
• الحالة: جديدة وأصلية في عبوة المصنع
• الضمان: 12 شهرًا

01 | بنية الشبكة وتدفق البيانات

معالج SLC 500
       │
       │ ناقل SLC الخلفي
       ▼
ماسح DeviceNet‏ 1747-SDN
       │
       │ شبكة DeviceNet
       ▼
عُقد ومهايئات DeviceNet
       ├── إدخال/إخراج موزع
       ├── بادئات تشغيل المحركات ومحركات القيادة
       ├── مستشعرات متوافقة مع DeviceNet
       └── أجهزة ميدانية أخرى مدعومة

الماسح ↔ المعالج
بيانات الإدخال/الإخراج · التهيئة · الحالة · التشخيصات

تعمل 1747-SDN كواجهة بين معالج SLC وشبكة DeviceNet. ويتبادل المعالج بيانات الماسح عبر آليات نقل بيانات SLC المدعومة، بما فيها عمليات نقل الملفات M1/M0 والإدخال/الإخراج المنفصل، بحسب التهيئة المحددة.

متطلبات الدمج: تحقّق من توافق المعالج وتهيئة الماسح وسعة الهيكل ومتطلبات عنونة الشبكة وورقة البيانات الإلكترونية (EDS) الخاصة بالجهاز قبل بدء التشغيل.

02 | مصفوفة إمكانات الاتصال والشبكة

الوظيفة	الإمكانات المدعومة	الاستخدام الهندسي
المسح عبر DeviceNet	نعم	يتبادل بيانات الإدخال/الإخراج المهيأة مع أجهزة الشبكة المدعومة.
إدخال/إخراج بالاستطلاع	نعم	تطلب وحدة الماسح البيانات من العُقد المهيأة ضمن تبادل قائم على الاستطلاع.
إدخال/إخراج بالنبضة	نعم	يدعم الاتصال القائم على النبضة مع الأجهزة المتوافقة.
التغيير عند حدوث الحالة (COS)	نعم	يتيح للأجهزة المدعومة الإبلاغ عن تغييرات البيانات وفق سلوك الاتصال المهيأ.
الإدخال/الإخراج الدوري	نعم	يدعم تبادل البيانات دوريًا مع الأجهزة المهيأة.
المرور (Pass-Through)	مدعوم، وفقًا لمتطلبات المعالج والتهيئة	يوفر إمكانية الوصول إلى DeviceNet لإجراءات التهيئة والتشخيص المدعومة.
وضع التابع	مدعوم	يتيح التشغيل في تهيئات التابع المدعومة للماسح.
سعة العُقد	حتى 63 عقدة، وفقًا لبيانات المنتج المقدمة	خطط لعناوين العُقد وحمولة الشبكة ضمن التهيئة المدعومة.
معدل نقل البيانات المذكور	125 كيلوبت/ثانية في المواصفات المقدمة	تحقّق من معدل نقل الشبكة المطلوب والإعدادات المدعومة قبل بدء التشغيل.

يعتمد أداء شبكة DeviceNet على معدل نقل البيانات وطول الكابل وعدد العُقد وتهيئة الرسائل وحمولة الناقل. تحقّق من تصميم الشبكة بالرجوع إلى دليل التركيب المعني، ولا تعتمد على عدد العُقد وحده.

03 | مواصفات الأجهزة

المعلمة	المواصفات
المعالجات المتوافقة	SLC 5/02 وSLC 5/03 وSLC 5/04 وSLC 5/05، وفقًا للمتطلبات الخاصة بكل وظيفة
عرض الوحدة	فتحة واحدة
منفذ DeviceNet	واحد
موصل DeviceNet	قابس خطي ذو 10 أطراف؛ رقم الجزء المذكور 1787-PLUG10R
تيار الناقل الخلفي عند 5 فولت تيار مستمر	500 مللي أمبير
تيار الناقل الخلفي عند 24 فولت تيار مستمر	90 مللي أمبير
المؤشرات	مؤشرات حالة الوحدة/الشبكة وحالة الإدخال/الإخراج، باللونين الأحمر/الأخضر
الشاشة	شاشة LCD أمامية لعنوان الوحدة والإشارة إلى الأخطاء، وفقًا للمعلومات المقدمة
التركيب	التركيب في الهيكل؛ ينطبق التركيب على سكة DIN أو اللوحة على ترتيب النظام أو الحاوية المعني، وينبغي التحقق منه
درجة حرارة التشغيل	0–55°C (32–131°F) في المواصفات المقدمة؛ ويذكر وصف آخر مقدم 0–60°C. تحقّق من الدليل والظروف المنطبقة.
درجة حرارة التخزين	-40–85°C (-40–185°F)
الرطوبة النسبية	5–95%، دون تكاثف، وفقًا للوصف المقدم
الاهتزاز	تذكر البيانات المقدمة 5 g عند 10–500 Hz؛ بينما يذكر وصف آخر 2 g. تحقّق من مواصفات الاختبار المنطبقة.
صدمة التشغيل	تسارع ذروة 30 g، وعرض نبضة 11 ms، وفقًا للمواصفات المقدمة
العزل	يذكر الوصف المقدم عزلًا للدوائر بجهد 30 V بين DeviceNet والناقل الخلفي، مع اختبار العزل الأساسي عند 500 V AC لمدة 60 ثانية
نوع الحاوية	مفتوحة
الوزن	حوالي 0.45 كجم (1 رطل)
رمز UPC	10612598164858

التحقق من المواصفات: تتضمن المعلومات المقدمة قيمًا مختلفة لدرجات حرارة التشغيل والاهتزاز. تحقّق من الحدود الصحيحة لمراجعة الأجهزة المعنية قبل اعتمادها لتصميم اللوحة أو التأهيل البيئي.

04 | توافق المعالج والتخطيط لوظيفة المرور

صُممت 1747-SDN للعمل مع أنظمة SLC 500 المتوافقة. مع ذلك، لا تتطابق متطلبات المعالج لجميع الوظائف.

• تشغيل الماسح: تحقّق من طراز معالج SLC المثبت وإصدار نظام التشغيل وتهيئة الهيكل وملفات بيانات الماسح المطلوبة.
• تشغيل وظيفة المرور: يحدد الوصف المقدم معالجات SLC 5/03 وSLC 5/04 وSLC 5/05 لهذه الوظيفة. تحقّق من المتطلبات الدقيقة في الدليل المعني.
• تعيين البيانات: تحقّق من استخدام ملفات M1/M0 وتخصيص الإدخال/الإخراج المنفصل وكلمات الحالة ومنطق السلم الذي يعالج بيانات الماسح.
• تهيئة الشبكة: تحقّق من عنوان كل عقدة ومعدل نقل البيانات ونوع الاتصال وحجم الإدخال/الإخراج المتوقع.
• التخطيط للاستبدال: احفظ التهيئة الحالية ووثّق قائمة عُقد الشبكة قبل إزالة الماسح الأصلي.

لا تفترض أن الماسح البديل سيعيد تشغيل الشبكة تلقائيًا. فتوافق المعالج والتهيئة المخزنة ومعلمات العُقد ومنطق التطبيق كلها عوامل تؤثر في بدء التشغيل.

05 | تشخيص DeviceNet: عزل أعطال مؤشرات LED والشبكة

الحالة الملحوظة	الفحوصات	الإجراء الموصى به
تشير حالة الوحدة إلى وجود عطل	راجع مؤشر الوحدة ومعلومات أخطاء شاشة LCD وحالة المعالج والتهيئة.	عالج مشكلة الوحدة أو التهيئة المبلّغ عنها قبل فحص الأجهزة الميدانية بشكل منفرد.
تشير حالة الشبكة إلى وجود عطل في الاتصال	تحقّق من طاقة DeviceNet وأسلاك الخط الرئيسي/التفرعات وثبات الموصل وعناوين العُقد ومعدل نقل البيانات.	افحص الشبكة المادية أولًا، ثم تحقّق من تهيئة العُقد وإنهاء الناقل.
تشير حالة الإدخال/الإخراج إلى وجود خطأ	راجع حالة العُقد المهيأة ونوع الاتصال وحجم الإدخال/الإخراج ومدى توفر الجهاز.	قارن الحالة التي يبلغ عنها الماسح بمؤشرات الجهاز المتأثر وتهيئته.
تعذّر على إحدى العُقد تبادل البيانات	تحقّق من عنوانها على الشبكة ومصدر الطاقة والكابلات وتهيئة EDS وإعدادات الاتصال.	اعزل المشكلة الخاصة بالعقدة قبل تغيير معلمات الماسح العامة.
تعذّر الاتصال بعدة عُقد في الوقت نفسه	افحص مصدر طاقة الشبكة وكابل الخط الرئيسي والتأريض والإنهاء واتساق معدل نقل البيانات.	تحرَّ أعطال البنية التحتية المشتركة للشبكة قبل استبدال المهايئات الفردية.
تعذّر الوصول عبر وظيفة المرور	تحقّق من توافق المعالج ومسار الاتصال وتهيئة البرنامج وتوفر الشبكة.	ميّز بين مشكلات الوصول لأغراض البرمجة والتشغيل العادي لإدخال/إخراج الماسح.

استخدم تعريفات مؤشرات LED الفعلية ورموز أخطاء شاشة LCD الخاصة بالوحدة، كما وردت في الدليل المنطبق. لا تستنتج وجود عطل بعينه من لون المؤشر وحده دون التحقق من نمط الحالة الموثق.

06 | إرشادات Global PLC Spare HUB

عند انقطاع الاتصال بعدة عُقد على شبكة DeviceNet في وقت واحد، لا ينبغي أن يكون استبدال الماسح هو الخطوة الأولى. تحقّق من طاقة الشبكة وأسلاك الخط الرئيسي والإنهاء واتساق معدل نقل البيانات قبل فحص الأجهزة كلٌّ على حدة.

على سبيل المثال، إذا ظل معالج SLC في وضع RUN لكن توقفت عدة مهايئات بعيدة عن تحديث البيانات، فقارن حالة شبكة الماسح بمؤشرات العُقد المتأثرة. إذا أثر العطل نفسه في عدة تفرعات، فافحص البنية التحتية المشتركة للشبكة. أما إذا تعطلت عقدة واحدة فقط، فركّز على مصدر طاقتها وعنوانها وموصلها وحجم الإدخال/الإخراج المهيأ لها.

عند التخطيط لاستبدال الماسح، احتفظ بقائمة العُقد الحالية وتهيئة المسح وتعيين بيانات المعالج ومراجع منطق السلم. بعد التركيب، تحقّق من حالة الاتصال لكل عقدة وتأكد من صحة عمل بيانات الإدخال والإخراج قبل إعادة العملية إلى التشغيل العادي.

07 | المعدات والتطبيقات النموذجية

• محطات الإدخال/الإخراج الموزعة: توصيل مهايئات DeviceNet المدعومة وتجميعات الإدخال/الإخراج البعيدة بوحدة تحكم SLC 500.
• أنظمة التحكم بالمحركات: تبادل بيانات التحكم والحالة مع بادئات تشغيل المحركات ومحركات القيادة المتوافقة مع DeviceNet.
• خطوط التعبئة والتجميع: تنسيق عمل الأجهزة الميدانية الموزعة عبر اتصالات الإدخال/الإخراج المهيأة للماسح.
• معدات مناولة المواد: دمج محركات القيادة المدعومة والإدخال/الإخراج البعيد والمكونات الأخرى المتصلة بالشبكة.
• صيانة الآلات القديمة: صيانة بنية SLC 500 وDeviceNet القائمة، عندما يظل المعالج والشبكة مدعومين في التصميم المثبت.

تعتمد ملاءمة التطبيق على أجهزة DeviceNet المحددة والمعالج وتخطيط الشبكة وتبادل البيانات المطلوب. تحقّق من التوافق على مستوى كل جهاز قبل توسيع شبكة قائمة أو تعديلها.

08 | قائمة التحقق من التركيب وبدء التشغيل

1. تحقّق من رقم الكتالوج: تأكد من الرقم 1747-SDN وافحص الوحدة للتأكد من عدم وجود أضرار ناتجة عن الشحن أو المناولة.
2. تحقّق من سعة الهيكل: تأكد من توفر فتحة واحدة ومن كفاية سعة طاقة الناقل الخلفي للأحمال الإضافية عند 5 و24 فولت.
3. راجع الشبكة: تحقّق من تخطيط كابلات DeviceNet والطاقة والإنهاء وعناوين العُقد ومعدل نقل البيانات.
4. تحقّق من الموصل: تأكد من استخدام القابس الخطي الصحيح ومن توصيلات الأسلاك الميدانية.
5. حمّل التهيئة أو تحقّق منها: تأكد من إعدادات الماسح وتعريفات العُقد وأحجام الإدخال/الإخراج وتعيين بيانات المعالج.
6. تحقّق من التشخيصات: افحص مؤشرات حالة الوحدة والشبكة والإدخال/الإخراج وراجع معلومات الأخطاء على شاشة LCD.
7. اختبر تبادل البيانات: تحقّق من قيم إدخال وإخراج نموذجية مع وضع العملية في حالة آمنة.
8. وثّق النتيجة: سجّل التهيئة النهائية وحالة العُقد وملاحظات بدء التشغيل.

اتبع إجراءات القفل/وضع البطاقات (Lockout/Tagout) في الموقع ودليل التركيب المنطبق قبل إزالة الوحدات أو إدخالها أو تغيير الأسلاك الميدانية.

09 | الضمان والتعبئة والشحن

• الحالة: جديدة وأصلية في عبوة المصنع.
• الضمان: 12 شهرًا، وفقًا لشروط الشراء المنطبقة.
• طرق الشحن: FedEx وUPS وDHL، وفقًا للوجهة وتوفر الخدمة.
• التحقق من الطلب: تأكد من طراز المعالج ومتطلبات الهيكل وتهيئة DeviceNet واحتياجات الموصل قبل الطلب.

10 | الأسئلة الشائعة

س1. ما المعلومات التي ينبغي حفظها قبل استبدال ماسح 1747-SDN؟

أنشئ نسخة احتياطية من برنامج SLC ووثّق تهيئة الماسح وعناوين العُقد وأحجام الإدخال/الإخراج ومعدل نقل البيانات وتعيين بيانات المعالج. وسجّل أيضًا حالات الشبكة والإدخال/الإخراج الحالية لتتمكن من مقارنة الأداء بعد الاستبدال.

س2. لماذا قد تعمل وحدة الماسح البديلة عند توصيل الطاقة لكنها لا تتبادل بيانات الأجهزة الميدانية؟

لا يؤكد تشغيل الوحدة توافقها مع الشبكة. تحقّق من تهيئة الماسح وعناوين العُقد ومعدل نقل البيانات وأنواع الاتصال وأحجام إدخال/إخراج الأجهزة وأسلاك الشبكة. وتأكد من أن منطق المعالج يقرأ مواقع بيانات الماسح الصحيحة.

س3. كيف ينبغي التخطيط لإضافة مزيد من عُقد DeviceNet؟

تحقّق من الحد الأقصى المدعوم للعُقد والعناوين المتاحة وحمولة الشبكة وأطوال الكابلات وتوزيع الطاقة واتصالات الإدخال/الإخراج المطلوبة. وتأكد قبل التركيب من قدرة تهيئة المسح وتخصيص بيانات المعالج على استيعاب الأجهزة الإضافية.

س4. هل يمكن استخدام وظيفة المرور مع كل معالجات SLC 500 المتوافقة؟

لا. تذكر معلومات المنتج المقدمة معالجات SLC 5/03 وSLC 5/04 وSLC 5/05 لتهيئة وظيفة المرور. تحقّق من مراجعة المعالج والبرنامج وإعداد الاتصال بالرجوع إلى الوثائق المنطبقة قبل الاعتماد على هذه الوظيفة.

س5. ما المعلومات التي تساعد في التأكد من أن هذه هي وحدة الاستبدال المناسبة؟

قدّم رقم كتالوج الماسح الحالي وطراز معالج SLC ونوع الهيكل ومعدل نقل بيانات DeviceNet وقائمة عُقد الشبكة ووصفًا للعطل الحالي. تساعد هذه التفاصيل في التمييز بين الحاجة إلى استبدال الأجهزة ومشكلات الشبكة أو التهيئة.

اطلب عرض سعر

تواصل مع Global PLC Spare HUB مع ذكر رقم الكتالوج 1747-SDN والكمية المطلوبة وطراز معالج SLC 500 المثبت. أدرج تفاصيل الشبكة ذات الصلة للمساعدة في مراجعة التوافق قبل الطلب.
