مزود طاقة 1746-P2 من Allen-Bradley لسلسلة SLC 500 | وحدة طاقة لجهاز التحكم المنطقي المبرمج (PLC)

1746-P2 | وحدة تزويد الطاقة Allen-Bradley SLC 500

طاقة مستقرة. تحكم موثوق. تكامل عملي للنظام.

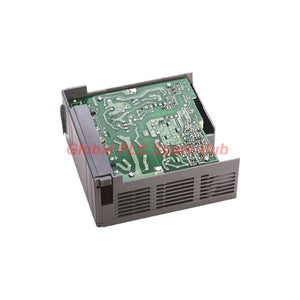

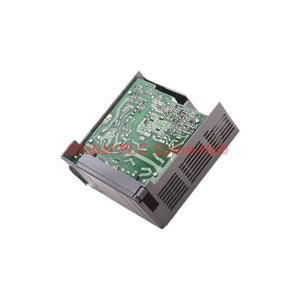

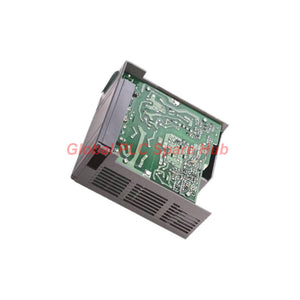

تعد وحدة Allen-Bradley 1746-P2 وحدة تزويد طاقة بتيار متردد (AC) لأنظمة التحكم المنطقي القابل للبرمجة (PLC) المتوافقة من نوع Allen-Bradley SLC 500. تقوم بتحويل دخل التيار المتردد المحدد إلى طاقة تيار مستمر (DC) لإلكترونيات الهيكل (الشاسيه) المدعومة ومتطلبات الطاقة المتعلقة بالميدان.

توفر مخرجاتها المقدرة 5 أمبير عند 5 فولت تيار مستمر و 0.96 أمبير عند 24 فولت تيار مستمر. تدعم هذه المخرجات متطلبات الطاقة لمكونات نظام SLC 500 المتوافقة. يجب على المهندسين التحقق من ميزانية حمل الهيكل قبل تركيب الوحدة أو استبدالها.

تعريف المنتج	التفاصيل
الشركة المصنعة	Allen-Bradley / Rockwell Automation
رقم الموديل	1746-P2
عائلة المنتج	SLC 500
نوع الوحدة	وحدة تزويد طاقة بتيار متردد (AC)
رقم GTIN	10662468088326
رمز UPC	662468088329
الوزن المدرج	2.00 رطل (حوالي 0.91 كجم)
طريقة التركيب	التركيب المتوافق مع هيكل SLC 500

01 | معمارية الطاقة وسعة المخرجات

تقوم وحدة 1746-P2 بتزويد طاقة التيار المستمر لأجهزة التحكم المتوافقة مع SLC 500. يبدأ الاختيار الصحيح بمصدر دخل التيار المتردد، ومتطلبات الهيكل، وإجمالي الطلب على الطاقة.

المعامل الكهربائي	المواصفات المقدرة	اعتبارات هندسية
جهد دخل التيار المتردد	120/240 فولت تيار متردد	تحقق من الإمداد المتاح وتعليمات تهيئة الدخل الخاصة بالشركة المصنعة.
تيار خرج 5 فولت تيار مستمر	5 أمبير	تحقق من إجمالي طلب التيار لوحدات الهيكل المثبتة.
تيار خرج 24 فولت تيار مستمر	0.96 أمبير	تأكد من متطلبات الحمل للدوائر التي تستخدم هذا المخرج.
تحويل الطاقة	دخل تيار متردد إلى مخرجات تيار مستمر	تستخدم فقط مع أجهزة التحكم المتوافقة المحددة.
التركيب	مركبة على الهيكل	تأكد من توافق الهيكل قبل التركيب.
دعم الرف	تركيب على هيكل متوافق	تحقق من تهيئة الهيكل وترتيب التثبيت بدقة.

هام: تصف تصنيفات المخرجات 5 فولت و 24 فولت قدرات مخرج منفصلة. وهي لا تحدد إجمالي تصنيف الطاقة المجمعة للوحدة أو تضمن أن كل تهيئة للهيكل يمكنها استخدام كلا المخرجين عند قيمهما القصوى في وقت واحد.

02 | حدود التشغيل البيئية

تؤثر ظروف درجة الحرارة والرطوبة على موثوقية تزويد الطاقة. استخدم الحدود المذكورة التالية عند مراجعة بيئة التركيب.

المعامل البيئي	المواصفات
الحد الأدنى لدرجة حرارة التشغيل	0 درجة مئوية
الحد الأقصى لدرجة حرارة التشغيل	60 درجة مئوية
الحد الأدنى لدرجة حرارة التخزين	-40 درجة مئوية
الحد الأقصى لدرجة حرارة التخزين	85 درجة مئوية
الحد الأقصى للرطوبة النسبية	95%، خاضعة لظروف الشركة المصنعة المعمول بها

تأكد من حدود الرطوبة، وقيود التكثيف، ومسافات الخلوص المطلوبة للتركيب وفقاً لدليل الأجهزة المعمول به. حدود التخزين لا تمثل حدود التشغيل.

03 | مكان وحدة 1746-P2 في نظام الأتمتة

تتناسب وحدة تزويد الطاقة هذه مع معماريات التحكم SLC 500 المتوافقة التي تتطلب دخل التيار المتردد وسعة خرج التيار المستمر المحددة.

• لوحات تحكم PLC: تغذية إلكترونيات هيكل SLC 500 المتوافقة في خزائن التحكم الصناعية.
• معدات التصنيع: دعم تسلسل الآلات القائم على PLC والتحكم في الإنتاج.
• أنظمة النقل: تغذية أجهزة التحكم المتوافقة المستخدمة في تطبيقات مناولة المواد.
• أنظمة الضخ والمرافق: دعم منطق التحكم لمحطات الضخ ومعدات المرافق المتوافقة.
• آلات التعبئة والتغليف: توفير طاقة تيار مستمر لمكونات هيكل PLC المدعومة المستخدمة في خطوط التعبئة المؤتمتة.
• صيانة المصنع: استبدال وحدة تزويد طاقة مماثلة بعد التأكد من متطلبات الهيكل والمتطلبات الكهربائية.
• تركيبات SLC 500 الحالية: الحفاظ على أجهزة نظام التحكم المتوافقة أثناء الصيانة المخطط لها.

يعتمد مدى ملاءمة التطبيق على الهيكل المثبت، والوحدات المتصلة، وبيئة الخزانة، وتصميم النظام. لا تقوم وحدة تزويد الطاقة بأداء منطق PLC أو التحكم في الآلة بشكل مستقل.

04 | إجراءات التركيب والاستبدال

اتبع عملية استبدال محكومة لتقليل أخطاء التوصيل وحماية نظام التحكم.

1. تحديد الأجهزة الموجودة: سجل موديل وحدة تزويد الطاقة المثبتة ورقم جزء هيكل SLC 500.
2. التحقق من دخل التيار المتردد: تأكد من جهد الإمداد وتعليمات الأسلاك الخاصة بالشركة المصنعة.
3. مراجعة ميزانية الطاقة: تحقق من متطلبات الحمل لجميع الوحدات المثبتة.
4. عزل الطاقة الكهربائية: افصل الإمداد المعمول به واتبع إجراءات القفل/الوسم (Lockout/Tagout) الخاصة بالموقع.
5. فحص الهيكل: تحقق من نقاط التثبيت، والموصلات، والأسلاك، وعلامات السخونة الزائدة.
6. تركيب البديل: اتبع دليل الأجهزة للتركيب والتوصيلات الكهربائية.
7. الفحص قبل التنشيط: تحقق من أمان الأطراف، والتأريض، وقطبية الأسلاك حيثما ينطبق، ومسافات الخلوص.
8. إعادة الطاقة بأمان: اتبع إجراء بدء التشغيل المعتمد وتحقق من حالة نظام التحكم.
9. التحقق من التشغيل: تأكد من أن وحدة التحكم والوحدات المثبتة تعمل بشكل طبيعي.
10. تسجيل النتائج: وثق الاستبدال، والأعراض الملاحظة، وفحوصات التكليف.

لا تقم أبداً بإزالة أو تركيب وحدة تزويد طاقة أثناء كونها تحت الجهد الكهربائي ما لم تسمح الشركة المصنعة بذلك صراحةً. تأكد من تعليمات السلامة المعمول بها قبل صيانة الهيكل.

05 | التشخيص الميداني وعزل الأعطال

يمكن أن تؤثر مشكلة تزويد الطاقة على وحدات متعددة في وقت واحد. يجب على المهندسين التمييز بين الأعطال المتعلقة بالتزويد وأعطال الوحدات الفردية قبل استبدال الأجهزة.

العرض الملاحظ	السبب المحتمل	الفحص الموصى به
فشل وحدة التحكم في البدء	فقدان دخل التيار المتردد، أو أسلاك غير صحيحة، أو فشل وحدة الطاقة	تحقق من الإمداد القادم واتبع إجراء التشخيص الخاص بالشركة المصنعة.
وحدات متعددة تظهر سلوكاً غير طبيعي	عدم استقرار الطاقة أو تحميل زائد على الهيكل	راجع ظروف التزويد ومتطلبات طاقة الوحدات المجمعة.
إعادة تعيين متكررة لوحدة التحكم	طاقة دخل غير مستقرة، أو مشاكل في التوصيل، أو عطل في النظام	تحقق من استقرار الإمداد، والتوصيلات، وسجلات أعطال وحدة التحكم.
توقف غير متوقع أثناء التشغيل	ظروف حرارية، أو انقطاع في التزويد، أو تحميل زائد	افحص درجة حرارة الخزانة، وجهد الدخل، والحمل المثبت.
وحدة جديدة تفشل بعد الاستبدال	اختيار خاطئ للجزء، أو عدم توافق الهيكل، أو أخطاء في التوصيل	أعد فحص رقم الجزء، ووثائق الهيكل، والتركيب.
مشاكل الطاقة تتكرر بعد إعادة التشغيل	مشكلة كهربائية أو حمل كامنة لم يتم حلها	سجل الظروف وابحث عن السبب الجذري قبل إجراء استبدال آخر.

ملاحظة تشخيصية: الأعراض أعلاه هي احتمالات لاستكشاف الأخطاء وإصلاحها، وليست رموز فشل مؤكدة لهذه الوحدة المحددة. استخدم وثائق الشركة المصنعة ومعدات الاختبار الكهربائي المناسبة لتحديد السبب.

06 | رؤية Global PLC Spare HUB

عند تقييم استبدال وحدة تزويد طاقة SLC 500، يبدأ نهجنا الهندسي بتهيئة الهيكل الكاملة وحمله الكهربائي. رقم الجزء المطابق مهم، لكنه ليس معيار الاختيار الوحيد.

مثال عملي: وحدة تحكم تعيد التعيين بعد تركيب وحدات إضافية

يضيف مهندس وحدات إلى هيكل SLC 500 حالي. ثم يبدأ النظام في إعادة التعيين بشكل متقطع، على الرغم من أن وحدة التحكم كانت تعمل سابقاً بشكل طبيعي.

• تحقق مما إذا كان إمداد التيار المتردد القادم يظل ضمن المتطلبات المحددة.
• أعد حساب حمل الهيكل باستخدام بيانات استهلاك الطاقة للوحدات المعمول بها.
• افحص توصيلات الأسلاك وابحث عن علامات تلف الحرارة.
• قارن السلوك الملاحظ بمعلومات تشخيص وحدة التحكم ووحدة تزويد الطاقة.
• تأكد من أن الإمداد المثبت يدعم تهيئة الهيكل الفعلية.

تساعد هذه العملية في تحديد ما إذا كانت المشكلة تتعلق بتحميل الإمداد، أو طاقة الدخل، أو التوصيلات، أو عطل آخر في وحدة التحكم. قد يؤدي استبدال وحدة تزويد الطاقة دون التحقق من الحمل إلى بقاء المشكلة الأصلية دون حل.

توصية هندسية: قم بتوفير موديل الهيكل الحالي، وقائمة الوحدات المثبتة، وجهد الدخل، وأعراض العطل عند طلب الاستبدال. تعمل هذه التفاصيل على تحسين فحوصات التوافق وتقليل أعمال التكليف غير الضرورية.

07 | قائمة مراجعة التوافق والمشتريات

تأكد من هذه العناصر قبل طلب 1746-P2.

• تأكد من رقم جزء وحدة تزويد الطاقة بالكامل.
• حدد موديل هيكل SLC 500 المثبت.
• تحقق من جهد دخل التيار المتردد المتاح.
• تحقق من متطلبات الطاقة لجميع الوحدات المثبتة.
• راجع ظروف درجة حرارة التشغيل والرطوبة.
• تأكد من متطلبات التركيب والأسلاك وفقاً للدليل المعمول به.
• تحقق من أي متطلبات امتثال أو وثائق خاصة بالموقع.

لا تفترض التوافق مع عائلات PLC الأخرى لمجرد أنها تستخدم جهود إمداد مماثلة. تأكد من متطلبات الأجهزة الدقيقة قبل التركيب.

08 | التعبئة والشحن والضمان

العنصر	التفاصيل
المنتج	وحدة تزويد طاقة Allen-Bradley 1746-P2
محتويات العبوة	الوحدة كما هو محدد في الطلب المؤكد
الملحقات	تأكد من الملحقات المضمنة قبل الشراء.
وقت الإرسال	عادةً من 24 إلى 48 ساعة بعد تأكيد المخزون والطلب
خيارات الشحن	FedEx، أو UPS، أو DHL، تخضع للوجهة وتوافر الخدمة
الضمان	ضمان البائع لمدة 12 شهراً، خاضع للشروط والأحكام المكتوبة
دعم عروض الأسعار	طلب الأسعار، والتوافر، وفحوصات التوافق، وتقديرات التسليم.

تأكد من حالة المخزون، ومحتويات العبوة، وتغطية الضمان قبل تقديم الطلب. تعتمد تقديرات التسليم على الوجهة، وخدمة الناقل، والتخليص الجمركي.

09 | الأسئلة المتكررة

س1: كيف يمكنني تحديد ما إذا كانت وحدة تزويد الطاقة الحالية لديها سعة كافية لهيكل موسع؟

احسب التيار المطلوب للوحدات المثبتة باستخدام مواصفات الأجهزة المعمول بها. قارن الحمل الناتج بسعة الإمداد المدعومة ومتطلبات الهيكل قبل إضافة الأجهزة.

س2: لماذا يجب علي فحص بيئة الخزانة عند التحقيق في أعطال وحدة تزويد الطاقة؟

يمكن أن تؤثر درجة الحرارة الزائدة، وتدفق الهواء المقيد، والظروف البيئية غير المناسبة على موثوقية المعدات. تحقق من تهوية الخزانة وظروف التشغيل مقابل حدود الشركة المصنعة.

س3: هل يمكنني اختيار بديل باستخدام تصنيف دخل 120/240 فولت تيار متردد فقط؟

لا. جهد الدخل وحده لا يحدد التوافق. تحقق من رقم الجزء الدقيق، ومتطلبات الهيكل، وتصنيفات المخرجات، وترتيب التركيب، ووثائق الأجهزة المعمول بها.

س4: ما الذي يجب علي توثيقه بعد استبدال الوحدة؟

سجل رقم جزء الاستبدال، وتحديد الهيكل، وجهد الدخل، وسلوك بدء التشغيل الملاحظ، وحالة وحدة التحكم، وأي إنذارات متبقية. تساعد هذه المعلومات فرق الصيانة المستقبلية في تحديد المشاكل المتكررة.

س5: ما هي المعلومات التي تساعد في الحصول على أدق عرض سعر؟

قدم رقم الجزء، والكمية المطلوبة، وموديل الهيكل المثبت، وبلد الوجهة، وتاريخ التسليم المطلوب. قم بتضمين تفاصيل لوحة الاسم الموجودة عندما تحتاج إلى مراجعة التوافق.

طلب عرض سعر لوحدة Allen-Bradley 1746-P2

هل تحتاج إلى وحدة تزويد الطاقة 1746-P2 SLC 500 لمشروع استبدال أو صيانة مخطط له؟

اتصل بـ Global PLC Spare HUB لطلب الأسعار، والتحقق من التوافر، وتأكد من توافق الأجهزة. شارك تفاصيل الهيكل ووجهة التسليم لمساعدة فريقنا في تقييم متطلبات الطلب.
